Dificultad de desmontaje:
Fácil
Duración:
10 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Xiaomi Mi Max 2 (Xiaomi Mi Max 2 MDE40) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Xiaomi Mi Max 2, Paso 1/1

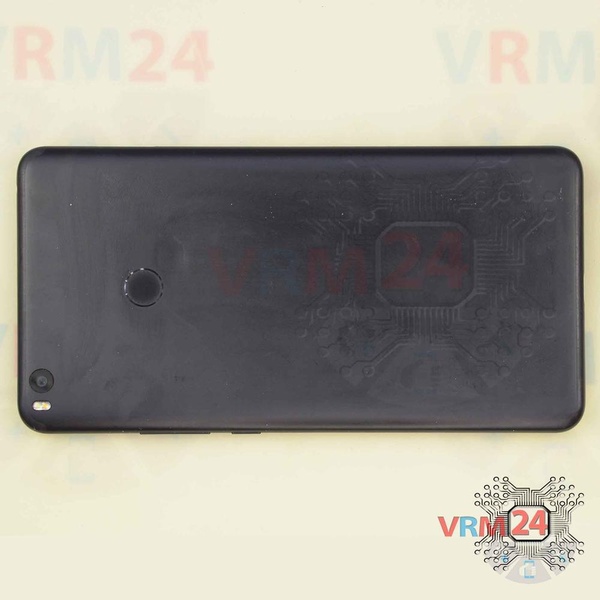

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Xiaomi Mi Max 2, Paso 2/1 Cómo desmontar Xiaomi Mi Max 2, Paso 2/2 Cómo desmontar Xiaomi Mi Max 2, Paso 2/3 Cómo desmontar Xiaomi Mi Max 2, Paso 2/4

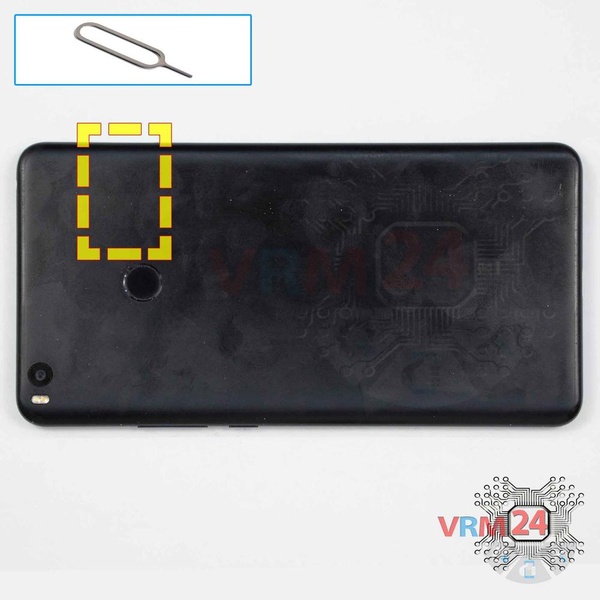

Paso 2. Retire la bandeja

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Xiaomi Mi Max 2, Paso 3/1 Cómo desmontar Xiaomi Mi Max 2, Paso 3/2 Cómo desmontar Xiaomi Mi Max 2, Paso 3/3

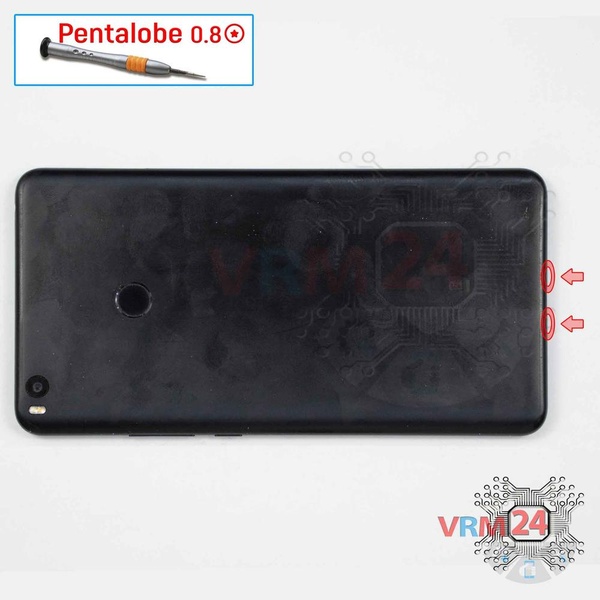

Paso 3. Desenrosque los tornillos

Con un destornillador (precisión en forma de estrella de 0,8 mm, también conocido como Pentalobe), desenrosque / extraiga 2 tornillos en el extremo del teléfono.


Cómo desmontar Xiaomi Mi Max 2, Paso 4/1 Cómo desmontar Xiaomi Mi Max 2, Paso 4/2

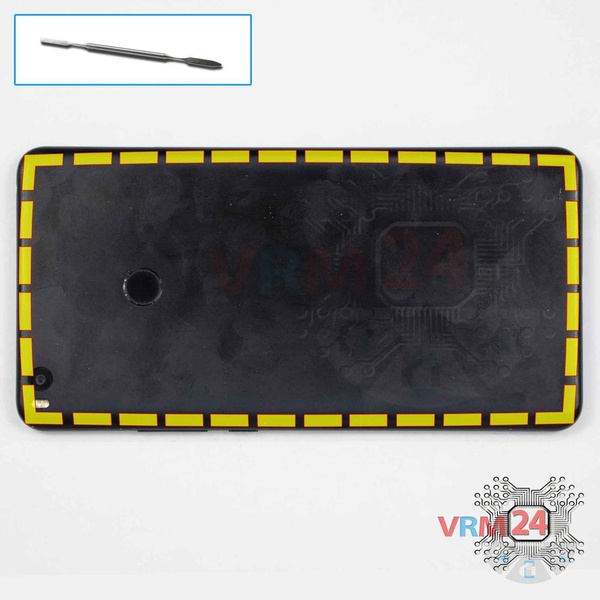

Paso 4. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Preste atención al sensor de huellas dactilares pegado a la cubierta trasera desde el interior.


Cómo desmontar Xiaomi Mi Max 2, Paso 5/1 Cómo desmontar Xiaomi Mi Max 2, Paso 5/2 Cómo desmontar Xiaomi Mi Max 2, Paso 5/3 Cómo desmontar Xiaomi Mi Max 2, Paso 5/4

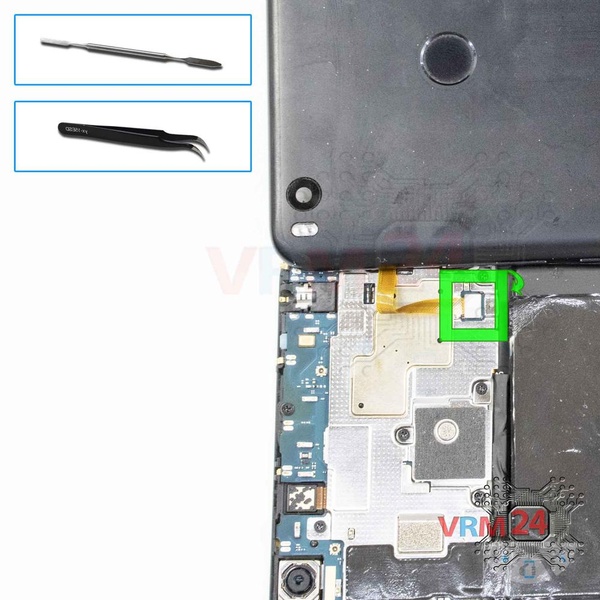

Paso 5. Desconecte el conector

Desconecte el conector del sensor de huellas digitales y retire la cubierta trasera.


Cómo desmontar Xiaomi Mi Max 2, Paso 6/1 Cómo desmontar Xiaomi Mi Max 2, Paso 6/2 Cómo desmontar Xiaomi Mi Max 2, Paso 6/3

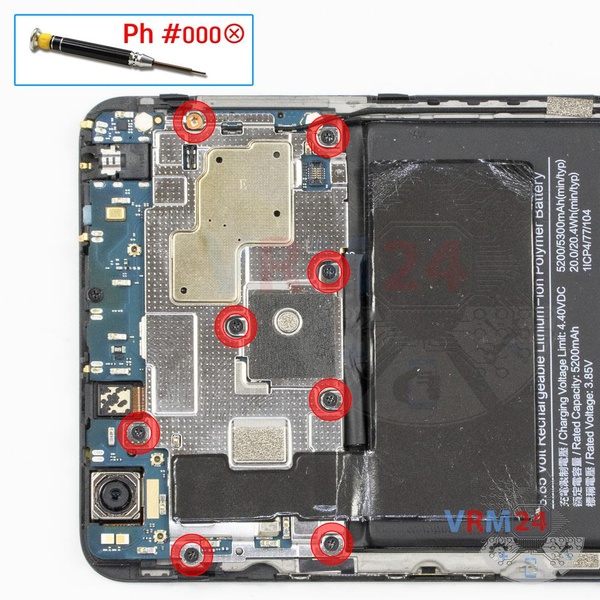

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.


Cómo desmontar Xiaomi Mi Max 2, Paso 7/1 Cómo desmontar Xiaomi Mi Max 2, Paso 7/2

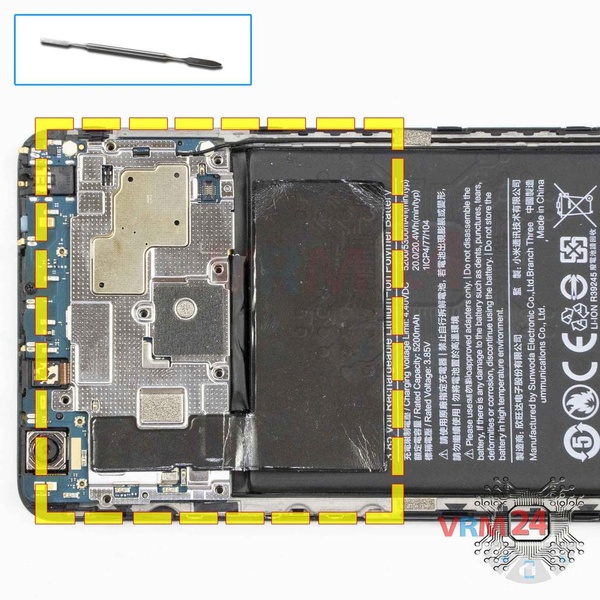

Paso 7. Abrir la tapa

Retire la cubierta que oculta la placa base.


Cómo desmontar Xiaomi Mi Max 2, Paso 8/1 Cómo desmontar Xiaomi Mi Max 2, Paso 8/2

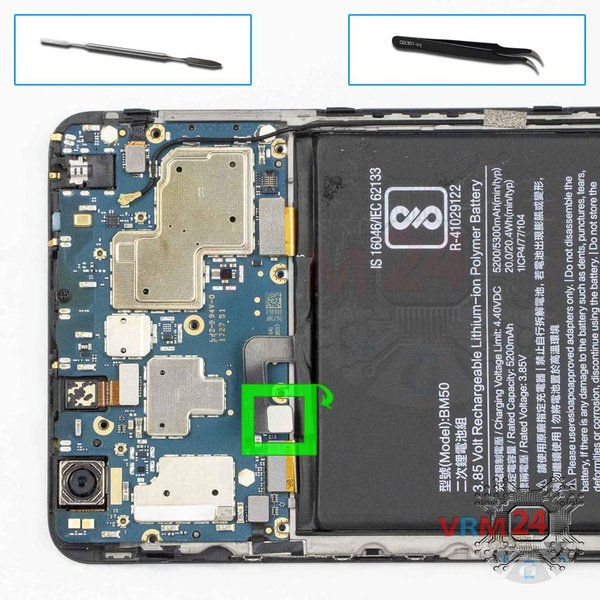

Paso 8. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Xiaomi Mi Max 2 MDE40 tiene una batería BM50 con capacidad de 5200 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Xiaomi Mi Max 2, Paso 9/1 Cómo desmontar Xiaomi Mi Max 2, Paso 9/2 Cómo desmontar Xiaomi Mi Max 2, Paso 9/3

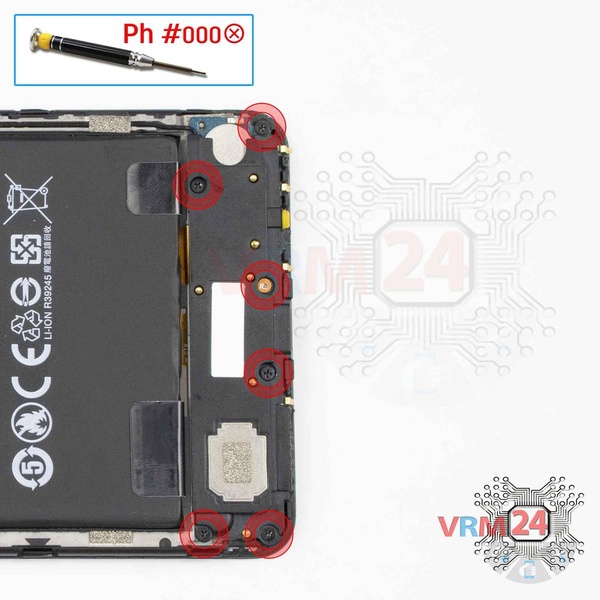

Paso 9. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos.


Cómo desmontar Xiaomi Mi Max 2, Paso 10/1 Cómo desmontar Xiaomi Mi Max 2, Paso 10/2 Cómo desmontar Xiaomi Mi Max 2, Paso 10/3

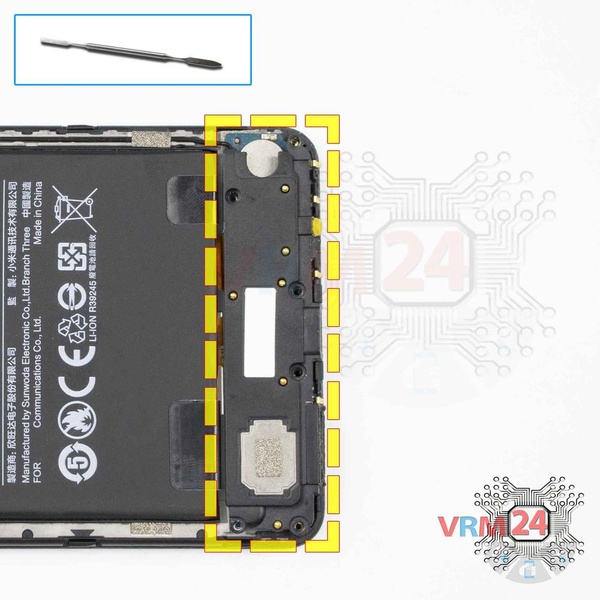

Paso 10. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar Xiaomi Mi Max 2, Paso 11/1 Cómo desmontar Xiaomi Mi Max 2, Paso 11/2

Paso 11. Desconecte los conectores

Desconecte el conector del cable coaxial, el cable a la placa base, en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).


Cómo desmontar Xiaomi Mi Max 2, Paso 12/1 Cómo desmontar Xiaomi Mi Max 2, Paso 12/2 Cómo desmontar Xiaomi Mi Max 2, Paso 12/3

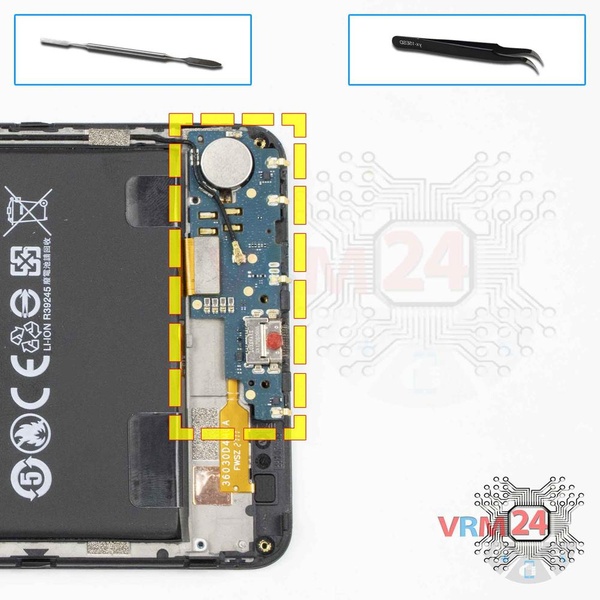

Paso 12. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar Xiaomi Mi Max 2, Paso 13/1 Cómo desmontar Xiaomi Mi Max 2, Paso 13/2 Cómo desmontar Xiaomi Mi Max 2, Paso 13/3

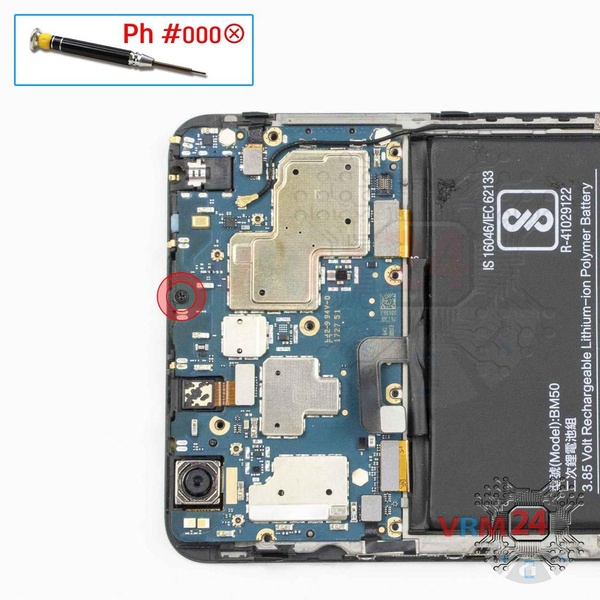

Paso 13. Desenroscar un tornillo

Con un destornillador (Phillips PH000 de 1,5 mm), desatornille un tornillo que sujeta la placa base.


Cómo desmontar Xiaomi Mi Max 2, Paso 14/1 Cómo desmontar Xiaomi Mi Max 2, Paso 14/2 Cómo desmontar Xiaomi Mi Max 2, Paso 14/3 Cómo desmontar Xiaomi Mi Max 2, Paso 14/4 Cómo desmontar Xiaomi Mi Max 2, Paso 14/5 Cómo desmontar Xiaomi Mi Max 2, Paso 14/6

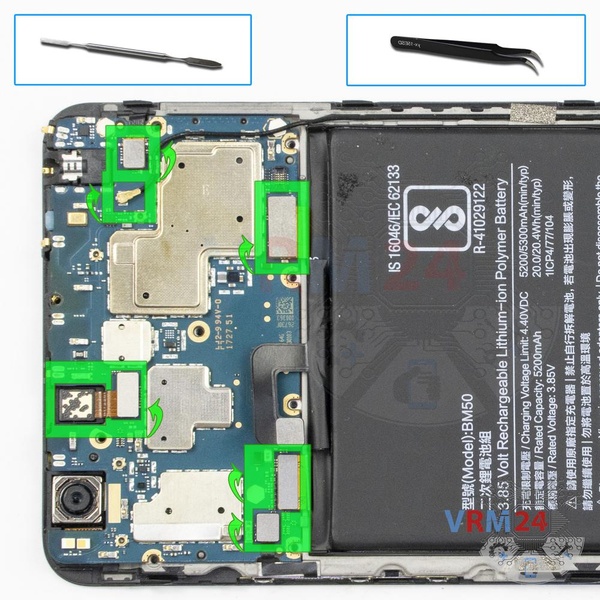

Paso 14. Desconecte los conectores

Levante los conectores del cable de los botones de volumen de encendido, el cable de la pantalla, el cable de la pantalla táctil, el cable entre placas y el cable coaxial. Además, retire la cámara frontal (selfie).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Xiaomi Mi Max 2, Paso 15/1 Cómo desmontar Xiaomi Mi Max 2, Paso 15/2 Cómo desmontar Xiaomi Mi Max 2, Paso 15/3

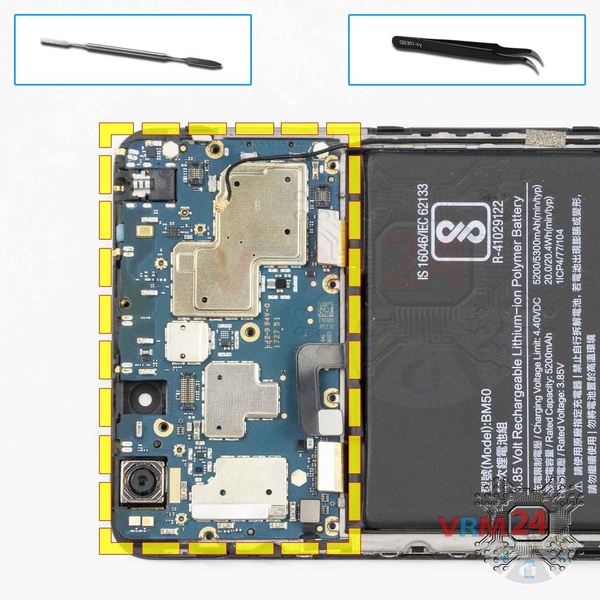

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Xiaomi Mi Max 2, Paso 16/1 Cómo desmontar Xiaomi Mi Max 2, Paso 16/2 Cómo desmontar Xiaomi Mi Max 2, Paso 16/3

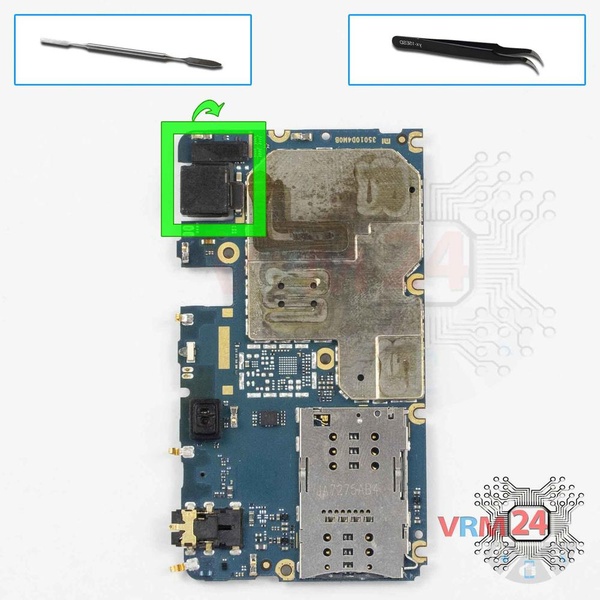

Paso 16. Retire la cámara trasera

Levante los conectores y retire la cámara trasera.

Instrucciones detalladas de desmontaje de Xiaomi Mi Max 2 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Xiaomi Mi Max 2 — Xiaomi Mi Max 2 MDE40 lanzado para los mercados en diferentes países.
