Dificultad de desmontaje:
Mediano
Duración:
14 min

Herramientas recomendadas

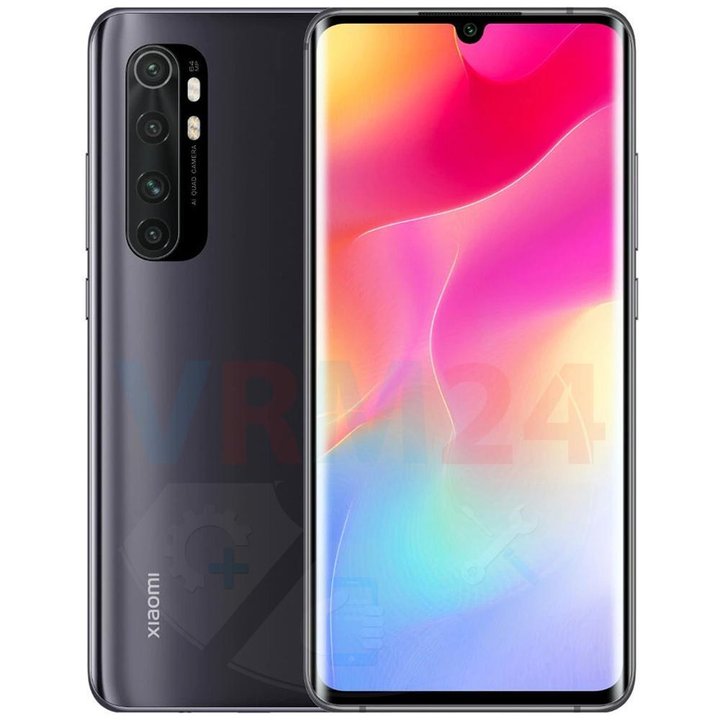

Desmontaje/Reparar del dispositivo móvil Xiaomi Mi Note 10 Lite (Xiaomi Mi Note 10 Lite M2002F4LG) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 1/1

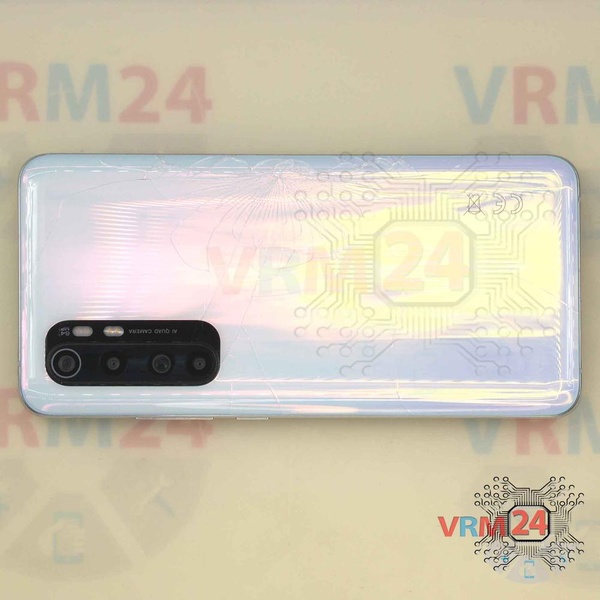

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 2/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 2/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 2/3

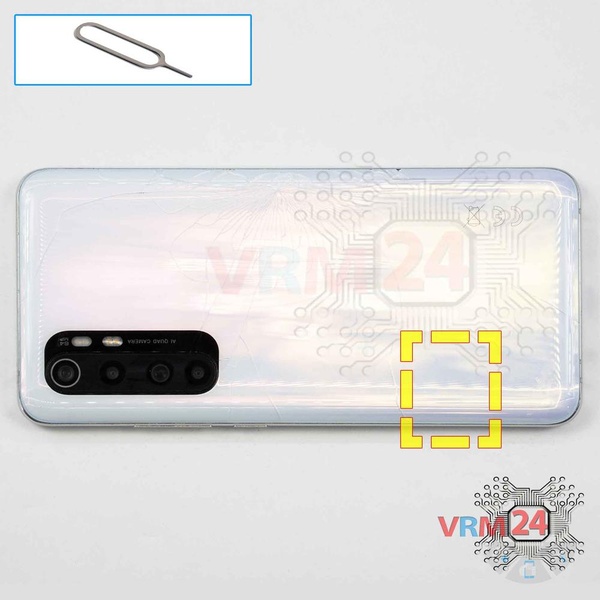

Paso 2. Retire la bandeja

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 3/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 3/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 3/3 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 3/4 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 3/5

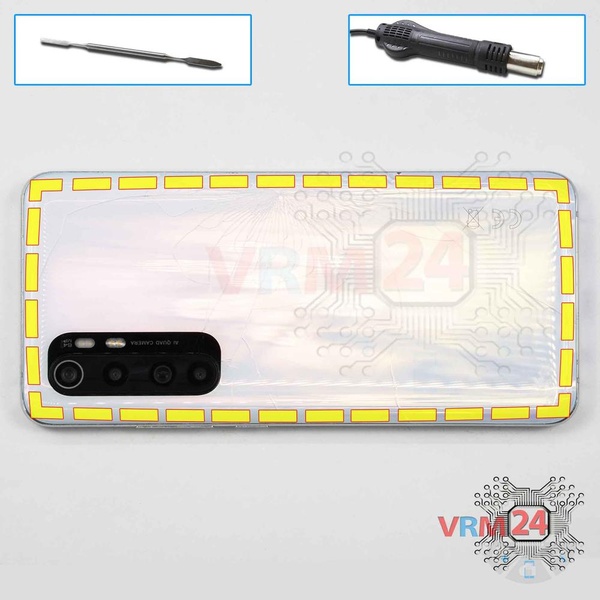

Paso 3. Abrir el módulo de pantalla

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

No permita que el líquido entre en el teléfono inteligente.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 4/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 4/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 4/3

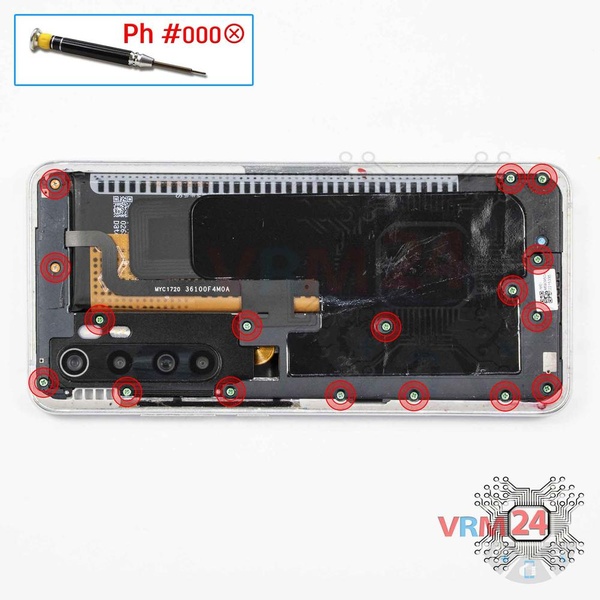

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 17 tornillos.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 5/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 5/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 5/3 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 5/4

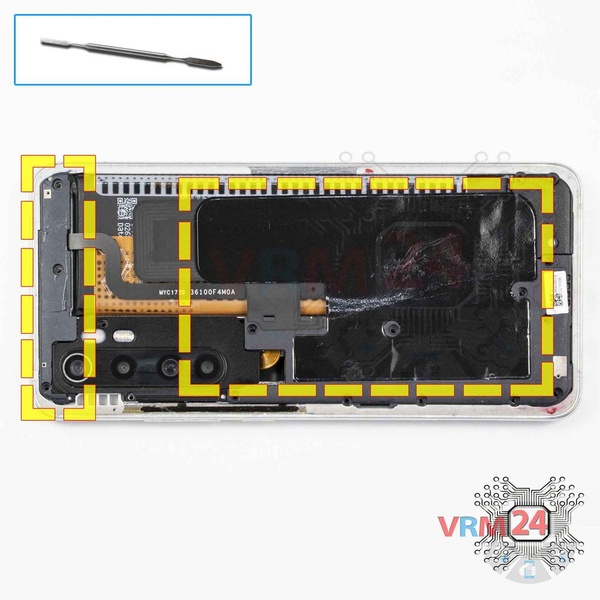

Paso 5. Abrir las tapas

Retire las cubiertas (la grande con una etiqueta NFC).


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 6/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 6/2

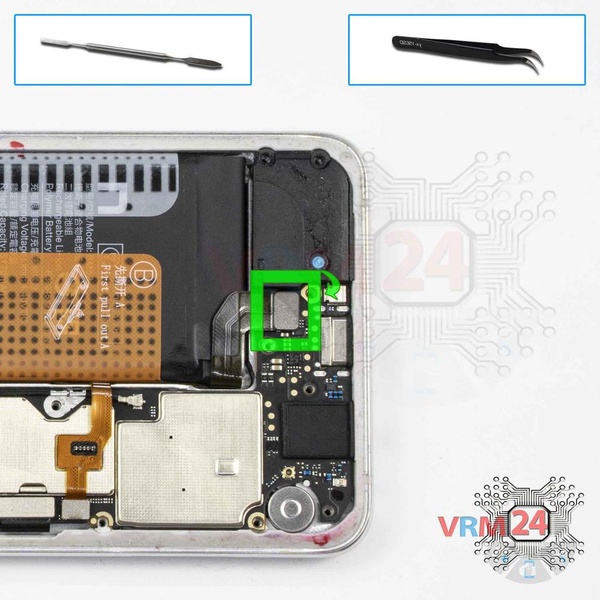

Paso 6. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Xiaomi Mi Note 10 Lite tiene una batería BM52 con capacidad de 5260 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 7/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 7/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 7/3

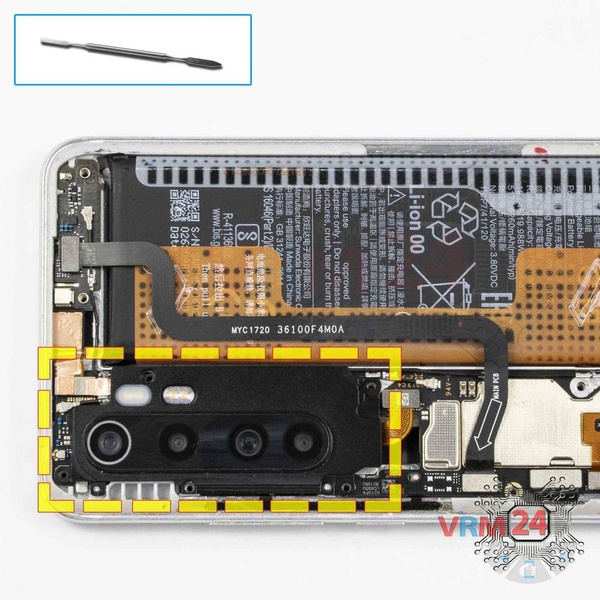

Paso 7. Abrir la tapa

Abra la tapa (con linterna) que protege los lentes de la cámara.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 8/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 8/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 8/3 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 8/4

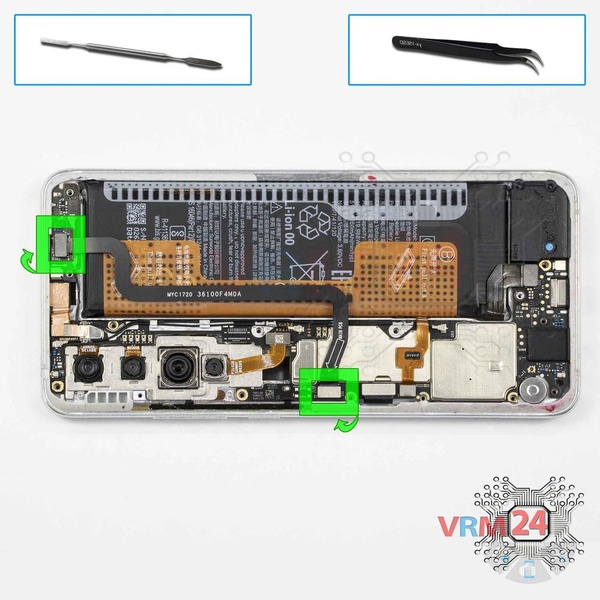

Paso 8. Retirar el cable de interconexión

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa hija (también conocida como placa secundaria).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 9/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 9/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 9/3 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 9/4

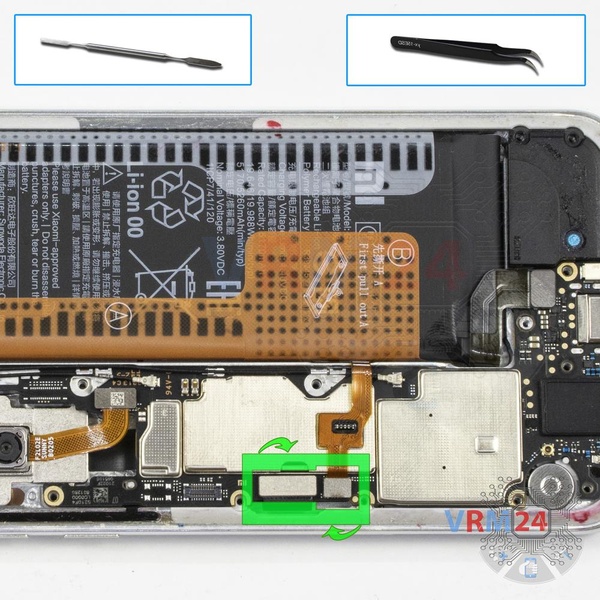

Paso 9. Desconecte los conectores

Levante los conectores del cable del módulo de pantalla, el cable del sensor de la pantalla táctil.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 10/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 10/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 10/3

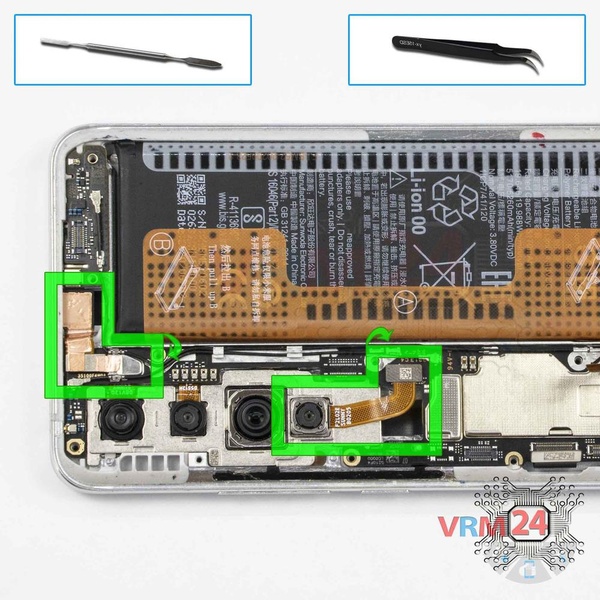

Paso 10. Retire las cámaras

Levante los conectores y retire una cámara trasera y una frontal (selfie).


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 11/1

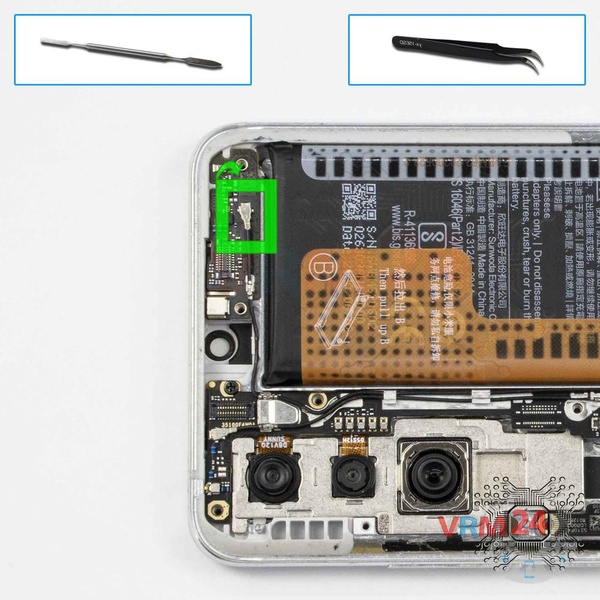

Paso 11. Desconecte el conector

Desconecte el conector del cable coaxial.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 12/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 12/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 12/3

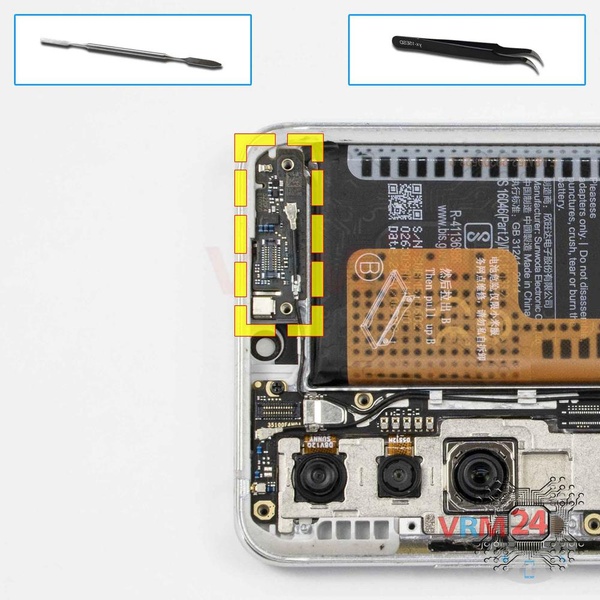

Paso 12. Retire la placa pequeña

Retire con cuidado la placa pequeña con antenas y micrófono.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 13/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 13/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 13/3

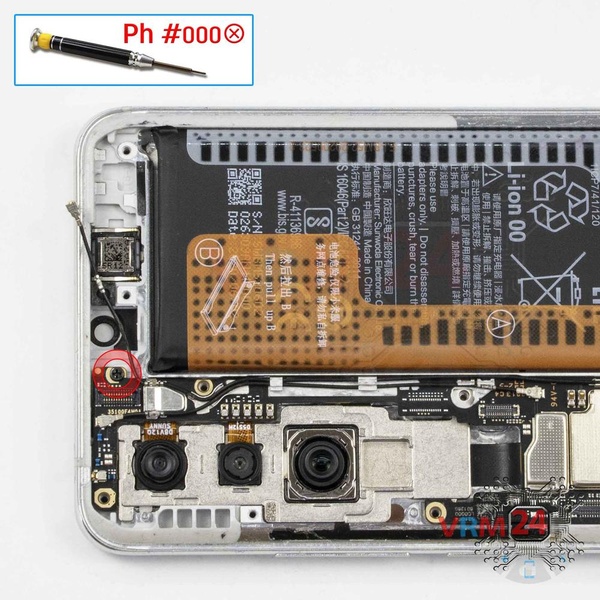

Paso 13. Desenroscar un tornillo

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 14/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 14/2 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 14/3

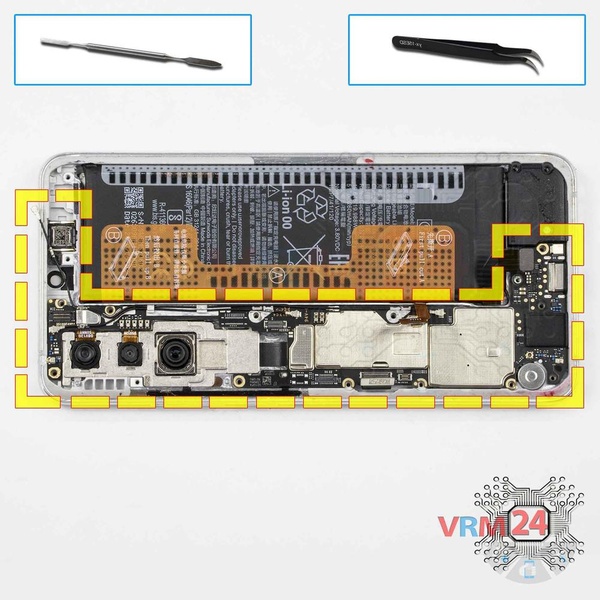

Paso 14. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 15/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 15/2

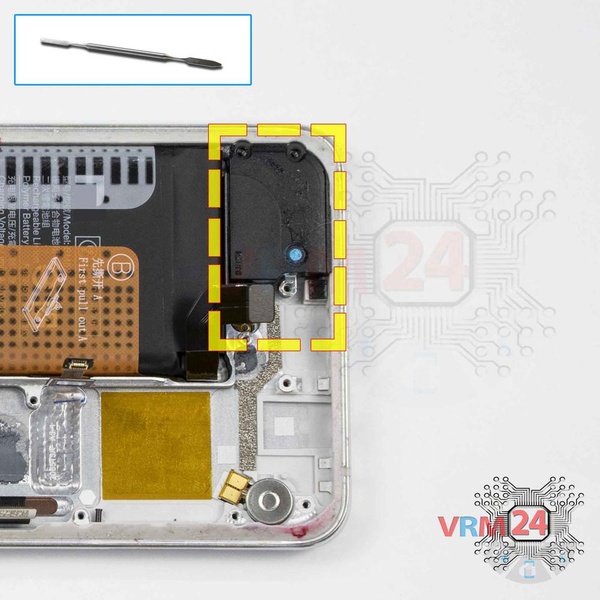

Paso 15. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 16/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 16/2

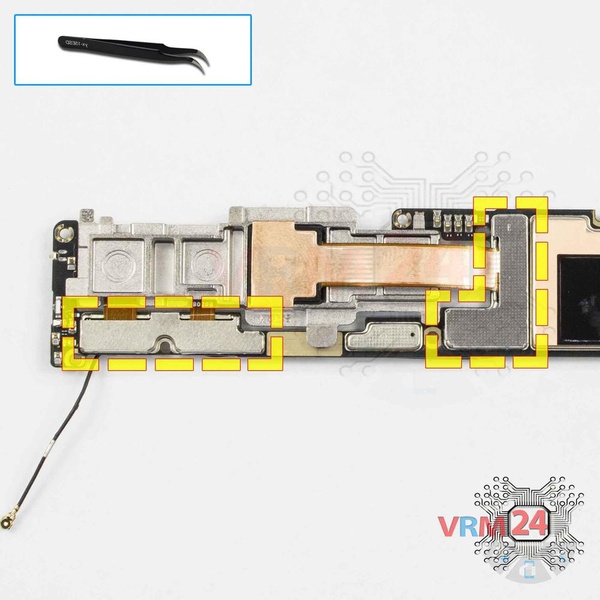

Paso 16. Retire el soporte

Quite los soportes que sujetan los conectores de la cámara.


Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 17/1 Cómo desmontar Xiaomi Mi Note 10 Lite, Paso 17/2

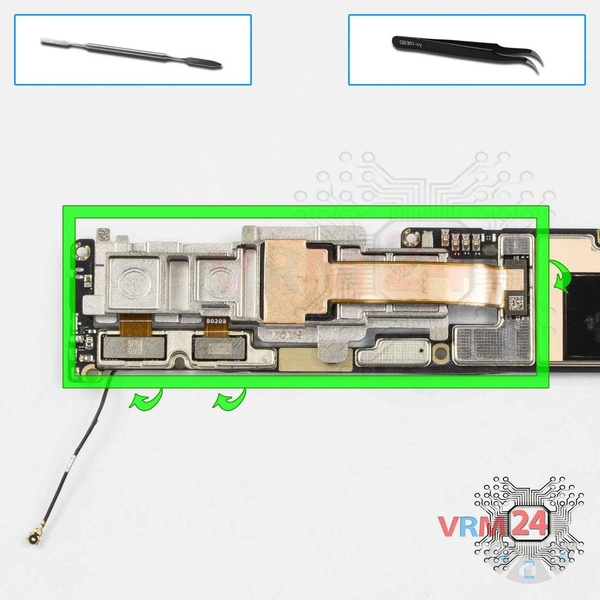

Paso 17. Retire las cámaras

Levante los conectores y retire el conjunto de tres cámaras traseras.

Instrucciones detalladas de desmontaje de Xiaomi Mi Note 10 Lite en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 14 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Xiaomi Mi Note 10 Lite — Xiaomi Mi Note 10 Lite M2002F4LG lanzado para los mercados en diferentes países.
