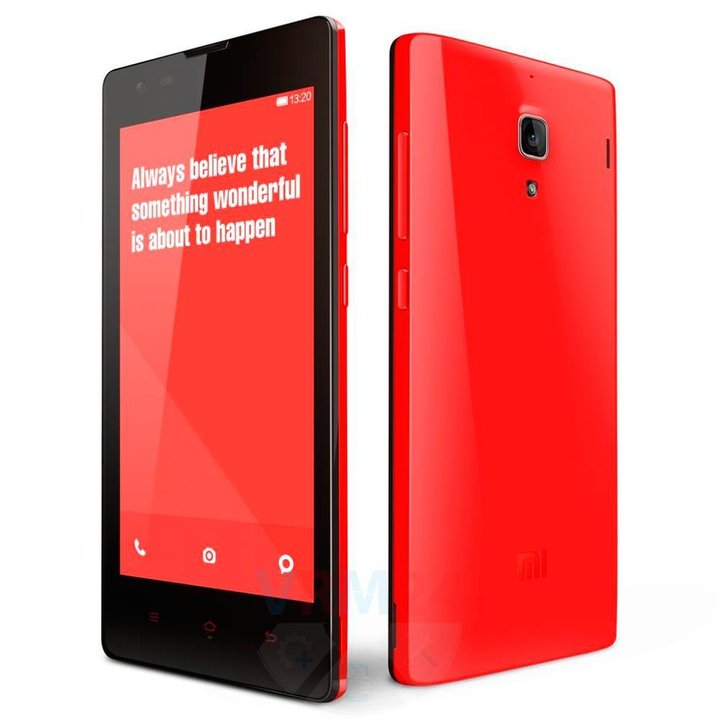

Desmontaje/Reparar del dispositivo móvil Xiaomi RedMi 1S (Xiaomi RedMi 1S 2013029) con la descripción de cada paso y el conjunto de herramientas requerido.

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

Hay una hendidura al final de la batería en la cubierta central. Enganche la batería en este punto, levántela y extraiga la batería.

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenrosque los diez tornillos.

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con un altavoz y almohadillas y pistas de antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.

Haz palanca en el conector del cable coaxial.

Usando un destornillador (Philips 1.5 mm PH #000), desatornille los dos tornillos que sujetan la placa base.

Dé la vuelta a la placa secundaria, desconecte el conector del cable entre placas desde el interior y retire la placa secundaria.

ℹ️️ La subplaca contiene un puerto de carga (Micro-USB), micrófono, contactos de resorte para una unidad de antena.

Desconecte el conector. Haga palanca en la parte inferior del cuerpo y retire la cámara trasera.

⚠️️ ¡Cuidado! La cámara está un poco pegada con adhesivo.

⚠️️ Si hacemos palanca en la cámara por la mitad, podemos romper la cámara trasera por la mitad.

Haz palanca en los conectores del cable de la pantalla, el cable de la pantalla táctil, el cable de la cámara frontal, el sensor de proximidad y la almohadilla de contacto para un altavoz.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

Usando un destornillador (Philips 1.5 mm PH #000), desenrosque los dos tornillos que sujetan la placa base.

Dale la vuelta a la placa base.

Haz palanca en los conectores del cable entre placas, el cable coaxial y retira la placa base.

Haz palanca en la parte inferior y retira el altavoz del auricular.

⚠️️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.

⚠️️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.

Haga palanca en la parte inferior del cuerpo y despegue el cable plano con cámara frontal (selfie), sensor de proximidad y almohadilla de contacto para altavoz.

⚠️️ ¡Cuidado! La cámara está un poco pegada con adhesivo.

⚠️️ Si levantamos la cámara por la mitad, podemos romper la cámara frontal por la mitad.

ℹ️️ En el cuadro de visualización quedó:
