Dificultad de desmontaje:
Mediano

Herramientas recomendadas

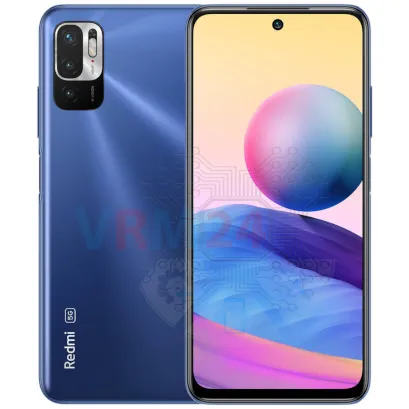

Desmontaje/Reparar del dispositivo móvil Xiaomi Redmi Note 10 5G (Xiaomi Redmi Note 10 5G M2103K19G) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 1/1

Paso 1. Antes del desmontaje

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 2/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 2/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 2/3 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 2/4

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 3/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 3/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 3/3 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 3/4 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 3/5

Paso 3. Abra la tapa trasera

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 4/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 4/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 4/3

Paso 4. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 15 tornillos.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 5/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 5/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 5/3

Paso 5. Abrir la tapa

Haz palanca con cuidado en el borde y retira la cubierta de las cámaras.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 6/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 6/2

Paso 6. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los dos tornillos que sujetan la cubierta intermedia.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 7/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 7/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 7/3

Paso 7. Desconecte el conector

Haz palanca en el conector del cable del sensor de huellas dactilares.

⚠️️Trate de usar herramientas que no sean de metal o de plástico para evitar cortocircuitos porque el teléfono inteligente todavía funciona con batería.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 8/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 8/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 8/3 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 8/4

Paso 8. Abrir la tapa central

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde separando los clips/sujetadores y retire la cubierta intermedia con las almohadillas y los rieles de la antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 9/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 9/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 9/3

Paso 9. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Xiaomi Redmi Note 10 5G cuenta con una batería BN5A de 5000 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 10/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 10/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 10/3

Paso 10. Retire el altavoz

Haz palanca a lo largo del borde y retira la cubierta con un altavoz.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 11/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 11/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 11/3 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 11/4

Paso 11. Desconecte los conectores

Desconecte los conectores de dos cables coaxiales, cable de pantalla secundaria entre placas en la placa secundaria.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada. Los conectores son bastante débiles y se rompen con facilidad, o el cable se sale del extremo (orejeta).


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 12/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 12/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 12/3 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 12/4

Paso 12. Retire la placa secundaria

Retire la subplaca. Se puede pegar al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 13/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 13/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 13/3 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 13/4 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 13/5 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 13/6

Paso 13. Retire las cámaras

Haz palanca en los conectores y extrae tres cámaras traseras y una cámara frontal (selfie). Desconecte los conectores del cable del módulo de visualización, dos cables coaxiales.

⚠️️️ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 14/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 14/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 14/3

Paso 14. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 15/1 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 15/2 Cómo desmontar Xiaomi Redmi Note 10 5G, Paso 15/3

Paso 15. En el marco de la pantalla quedó

ℹ️️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el motor de vibración y dos cables coaxiales.

Instrucciones detalladas de desmontaje de Xiaomi Redmi Note 10 5G en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Xiaomi Redmi Note 10 5G — Xiaomi Redmi Note 10 5G M2103K19G lanzado para los mercados en diferentes países.
