Dificultad de desmontaje:
Fácil

Herramientas recomendadas

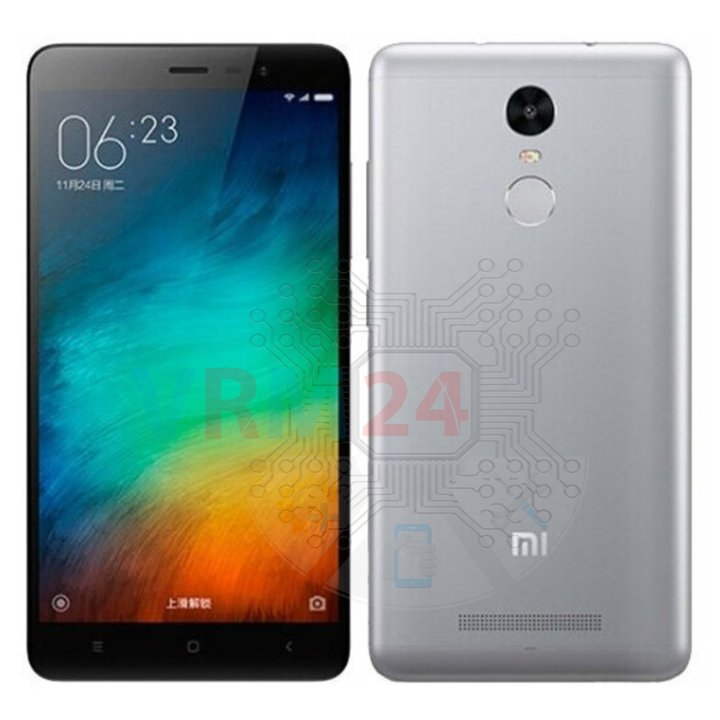

Desmontaje/Reparar del dispositivo móvil Xiaomi RedMi Note 3 Pro SE (Xiaomi RedMi Note 3 Pro SE 2015161) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 1/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 1/2

Paso 1. Antes del desmontaje

⚠️ Antes de desmontar, no olvides apagar tu teléfono.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 2/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 2/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 2/3 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 2/4

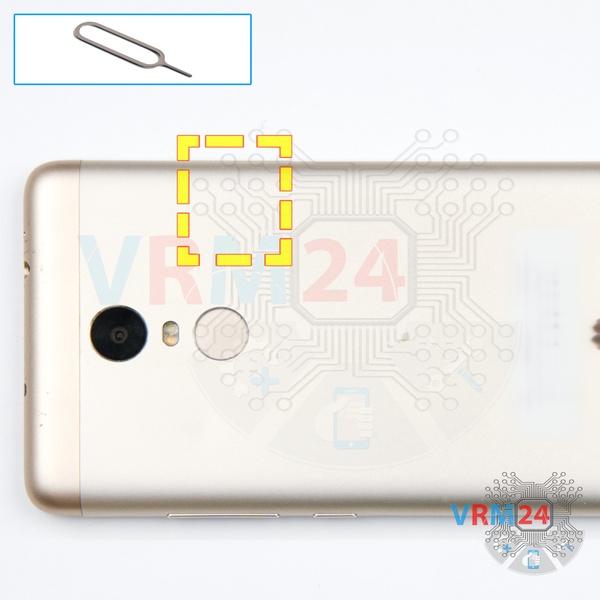

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 3/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 3/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 3/3 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 3/4 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 3/5

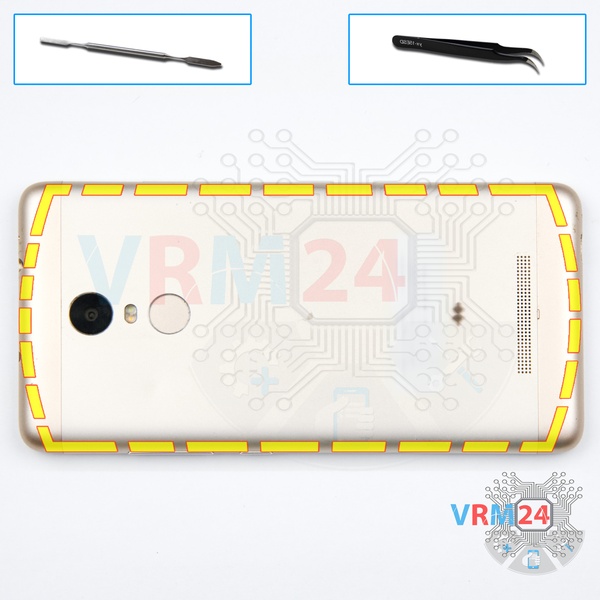

Paso 3. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la tapa posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Mire con anticipación en la imagen los cables’ Ubicación del sensor de huellas dactilares, entre placas, pantalla táctil, pantalla, botones (si los hay) debajo de la tapa para no dañarlos accidentalmente.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 4/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 4/2

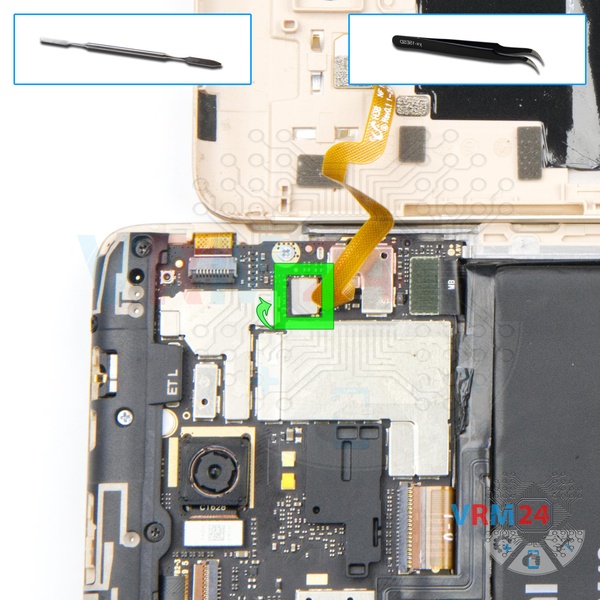

Paso 4. Desconecte el conector

Haz palanca en el conector del sensor de huellas dactilares y quita la tapa trasera.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 5/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 5/2

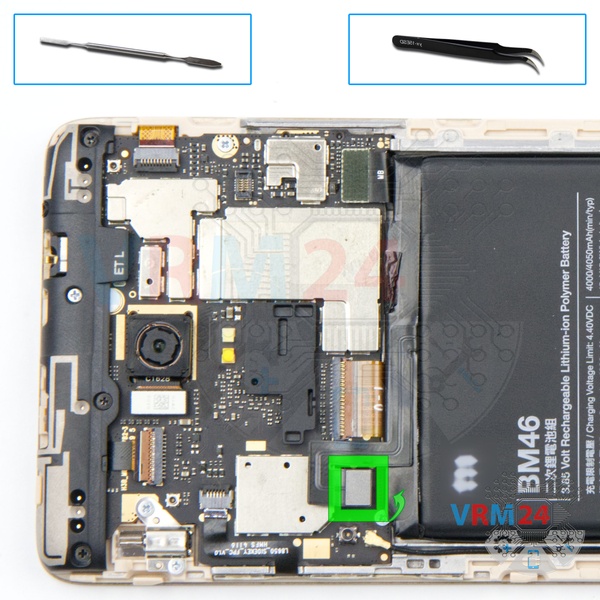

Paso 5. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Xiaomi RedMi Note 3 Pro SE 2015161 cuenta con una batería BM46 de 4000 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 6/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 6/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 6/3

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips PH000 de 1,5 mm), desatornille cinco tornillos. ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes.

Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 7/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 7/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 7/3

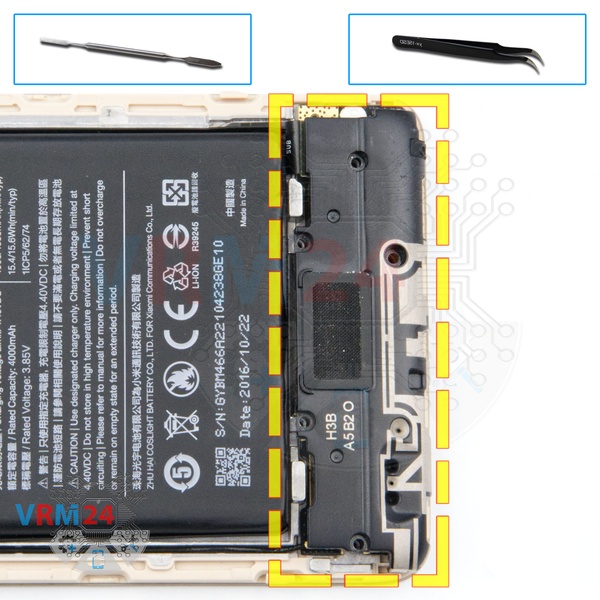

Paso 7. Retire el altavoz

Retire el ensamblaje del altavoz con antenas.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 8/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 8/2

Paso 8. Desconecte los conectores

Desconecte el conector del cable coaxial, cable a la placa principal, en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada. Los conectores son bastante débiles y se rompen con facilidad, o el cable se sale del extremo (orejeta).


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 9/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 9/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 9/3 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 9/4

Paso 9. Retire la placa secundaria

Retire la subplaca. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la placa. Los componentes internos podrían dañarse.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 10/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 10/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 10/3 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 10/4

Paso 10. Desenrosque los tornillos

Usando un destornillador (Philips 1,5 mm PH000), desatornille cuatro tornillos y retire la tapa con las pistas de antena.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 11/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 11/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 11/3 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 11/4

Paso 11. Retire las cámaras

Haz palanca en los conectores y retira las cámaras delantera (selfie) y trasera.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 12/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 12/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 12/3 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 12/4 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 12/5

Paso 12. Desenrosque los tornillos

Usando un destornillador (Philips 1,5 mm PH000), desatornille tres tornillos y retire el soporte que sujeta el motor de vibración.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 13/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 13/2

Paso 13. Retire el cable coaxial

Haz palanca en el conector y retira el cable coaxial.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 14/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 14/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 14/3 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 14/4

Paso 14. Desconecte los conectores

Haz palanca en los conectores del cable de los botones de encendido y volumen, el cable de la pantalla, el cable de la pantalla táctil, el cable entre placas.

⚠️ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 15/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 15/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 15/3 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 15/4

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga la placa.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 16/1 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 16/2 Cómo desmontar Xiaomi RedMi Note 3 Pro SE, Paso 16/3

Paso 16. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería y el motor de vibración.

Instrucciones detalladas de desmontaje de Xiaomi RedMi Note 3 Pro SE en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Xiaomi RedMi Note 3 Pro SE — Xiaomi RedMi Note 3 Pro SE 2015161 lanzado para los mercados en diferentes países.
