Desmontaje/Reparar del dispositivo móvil ZTE Blade A31 Plus con la descripción de cada paso y el conjunto de herramientas requerido.

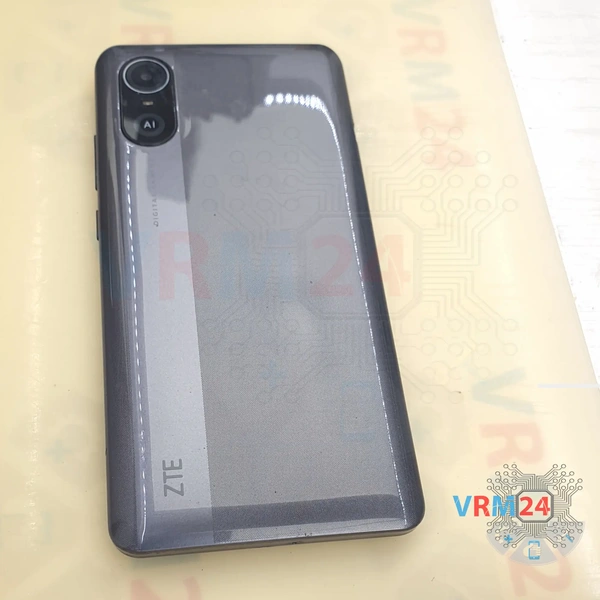

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

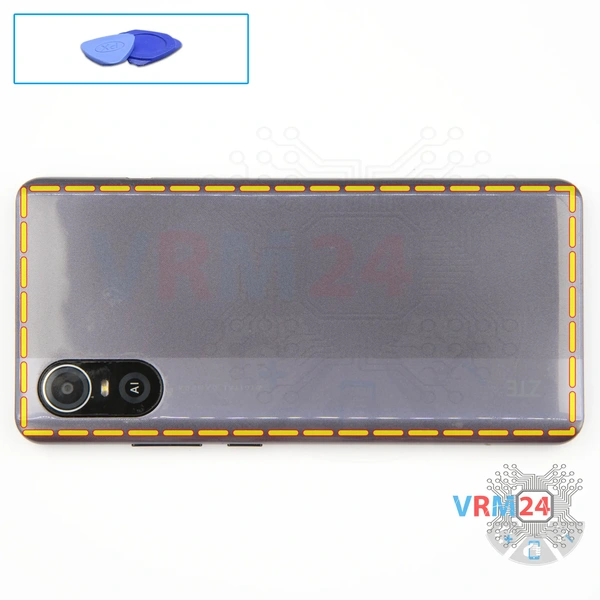

En primer lugar, no necesitamos quitar la bandeja para tarjetas y, por lo tanto, vamos directamente al desmontaje de la cubierta trasera, porque no tenemos bandeja para tarjetas.

Avanzamos con cuidado por el borde despegando los clips y la propia carcasa trasera.

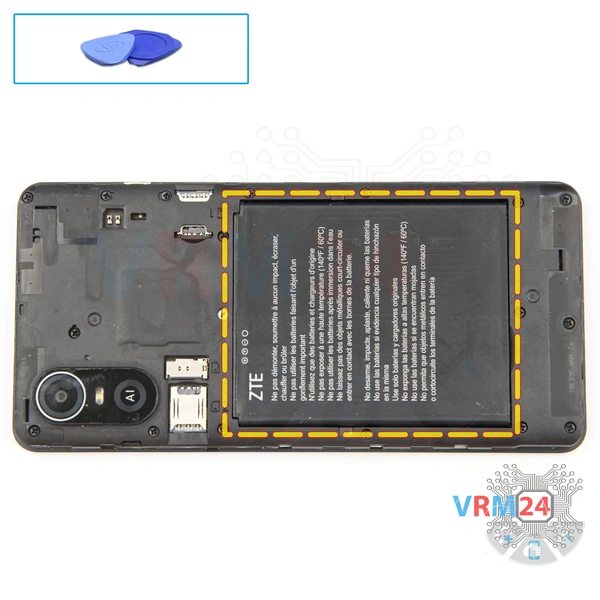

Y necesitamos quitar la batería.

Hay una muesca al final de la batería en la cubierta central. Enganche la batería en este punto, levántela y retírela.

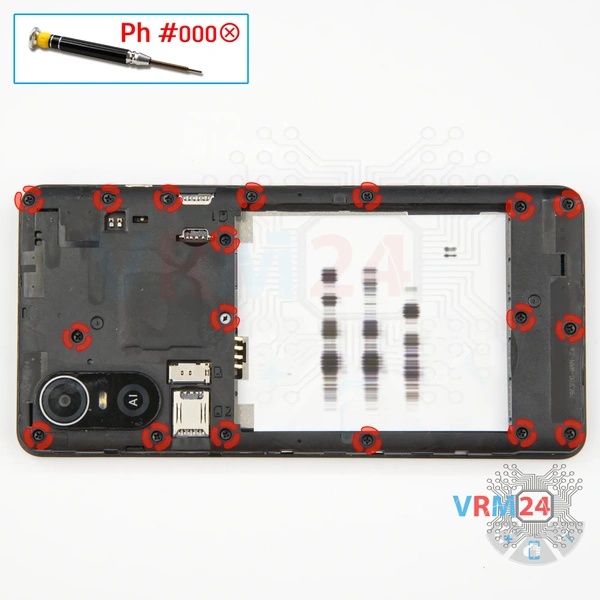

Luego pasamos a desatornillar los dieciocho tornillos de la parte superior e inferior. Para ello utilizamos un destornillador Phillips de un milímetro y medio o Philips nº000.

Desatornillamos con cuidado los tornillos, los colocamos sobre una superficie especial. Parece que todos los tornillos son iguales, pero por si acaso se pueden colocar en un orden determinado.

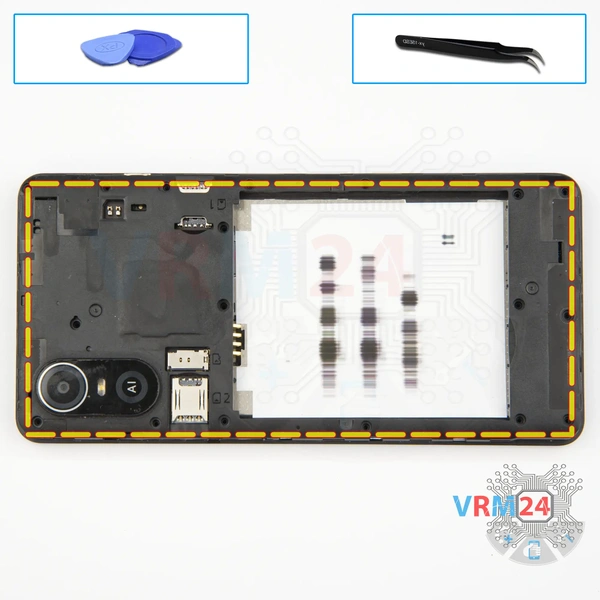

Pasamos a desmontar la tapa intermedia.

Para quitar la tapa intermedia es mejor utilizar pinzas, ya que este tipo de tapa no se sujeta con clips, sino con ganchos de plástico. Por lo tanto, es más cómodo hacer palanca y desmontar este tipo de fijación con pinzas.

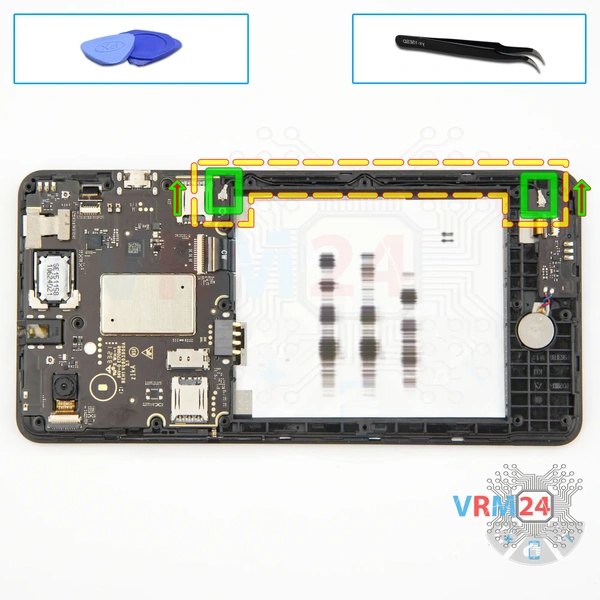

Desconectamos conectores del cable coaxial de ambas placas y retiramos el cable coaxial.

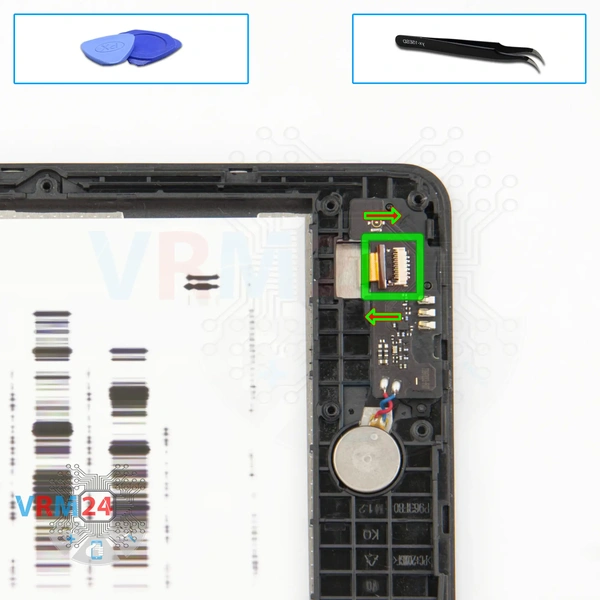

Desconecte el conector del cable debajo de la pantalla en la placa secundaria.

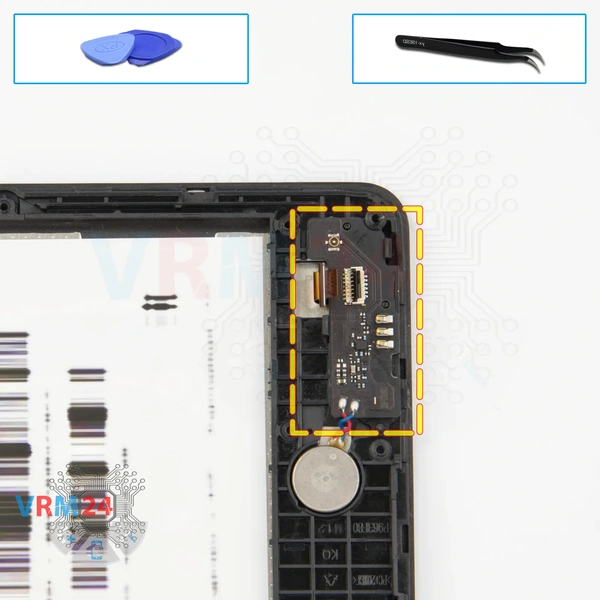

Y podemos separar con cuidado la placa secundaria que está pegada al marco de la pantalla.

Levantamos suavemente los bordes, lo balanceamos ligeramente y retiramos la subplaca. Si queremos cambiar la subplaca, necesitamos desoldar los cables del motor de vibración.

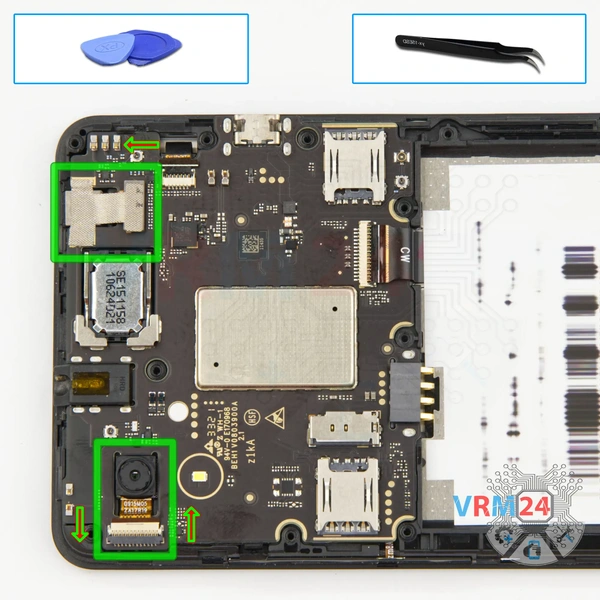

Pasamos a despegar las cámaras.

La cámara trasera tiene un tipo inusual de conector con bloqueo.

Primero, debemos liberar el bloqueo y luego debemos sacar el cable de la cámara trasera.

Así que soltamos los seguros del conector, sacamos el cable del conector y retiramos la cámara trasera.

Para la cámara frontal: retiramos la cinta disipadora térmica, separamos la cámara y también la dejamos a un lado con cuidado.

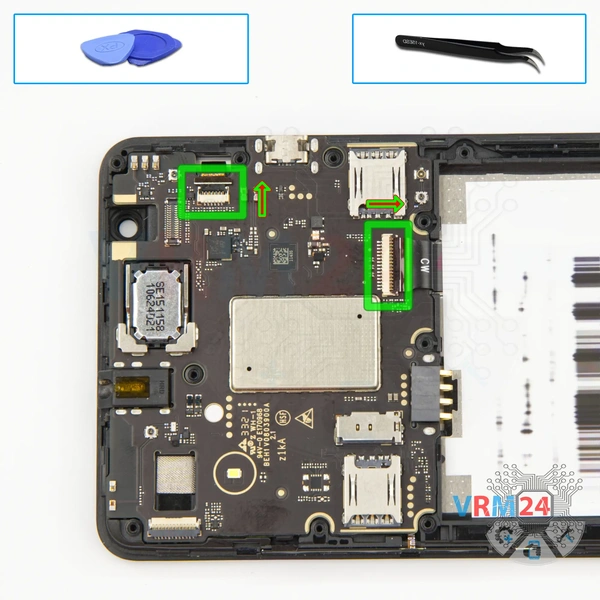

Luego pasamos a desconectar los conectores del cable de la pantalla y del cable bajo pantalla.

Este tipo de conector tiene un bloqueo. Primero, debemos soltar el bloqueo y luego sacar el cable.

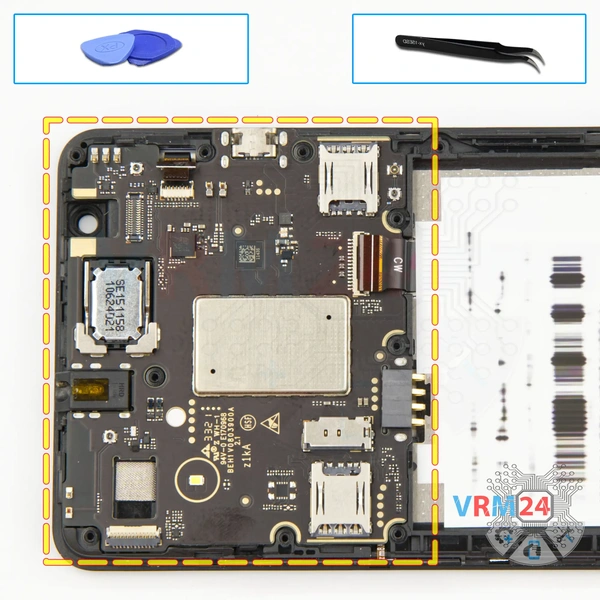

A continuación, pasamos a desconectar la placa base. Como siempre, debemos encontrar el lugar adecuado en el que podamos enganchar y levantar y retirar suavemente la placa base sin demasiado esfuerzo.

⚠️️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

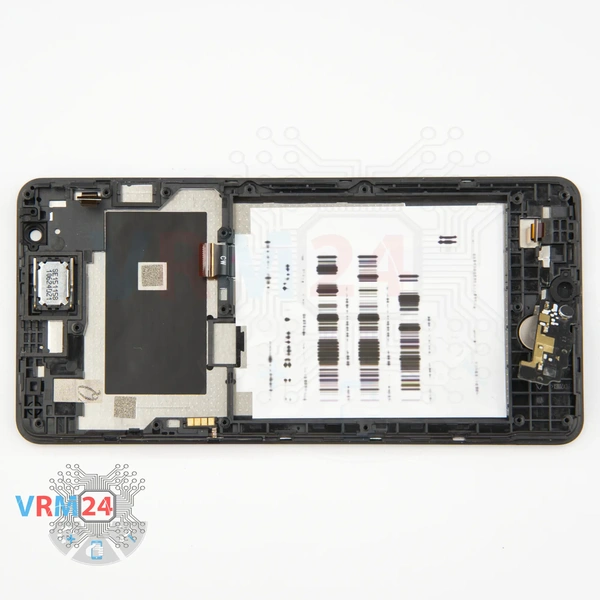

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el motor de vibración y la placa secundaria.
