Dificultad de desmontaje:
Fácil

Herramientas recomendadas

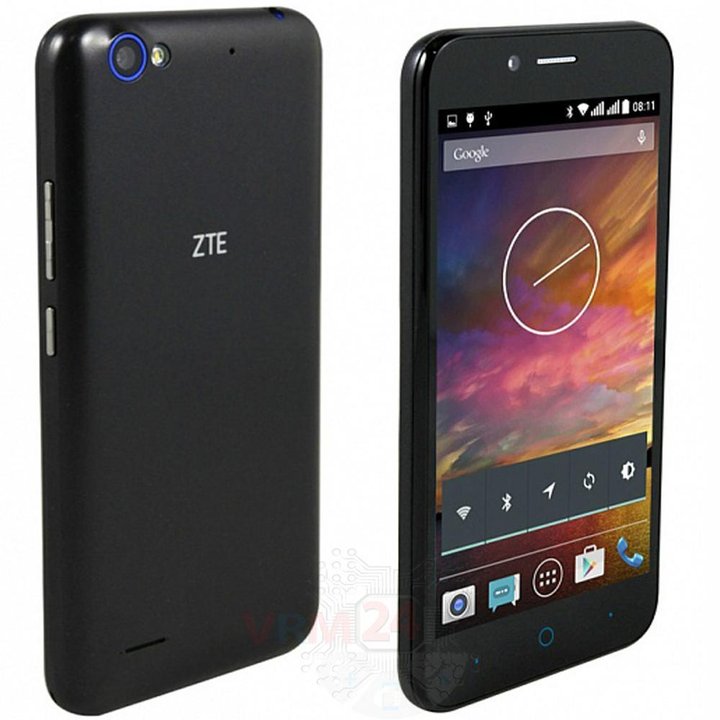

Desmontaje/Reparar del dispositivo móvil ZTE Blade L4 (ZTE Blade L4 A460) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar ZTE Blade L4, Paso 1/1 Cómo desmontar ZTE Blade L4, Paso 1/2

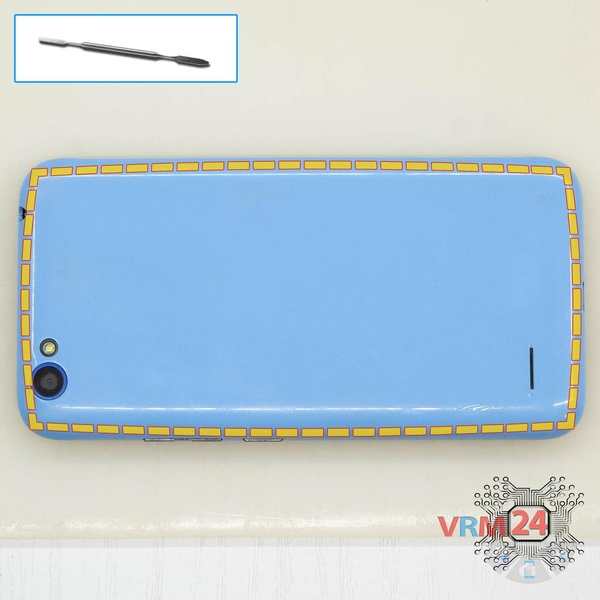

Paso 1. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar ZTE Blade L4, Paso 2/1 Cómo desmontar ZTE Blade L4, Paso 2/2

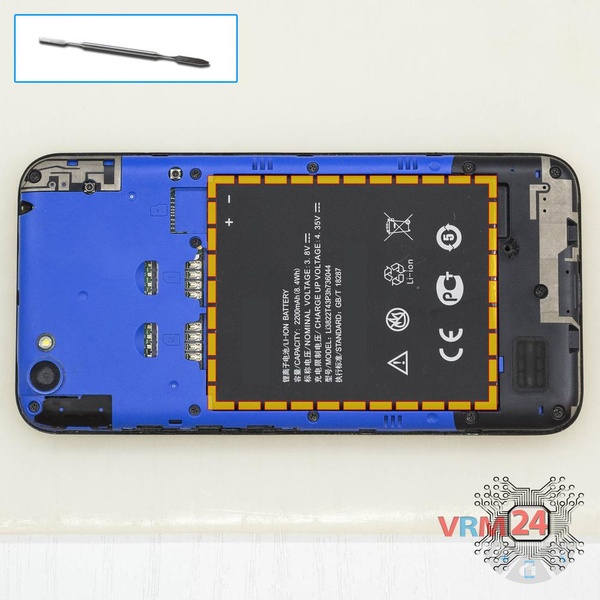

Paso 2. Retirar la batería

Hay una hendidura al final de la batería en la cubierta central. Enganche la batería en este punto, levántela y extraiga la batería.

ℹ️️ El modelo ZTE Blade L4 cuenta con una batería Li3822T43P3h736044 de 2200 mAh de capacidad (aka batería recargable).


Cómo desmontar ZTE Blade L4, Paso 3/1 Cómo desmontar ZTE Blade L4, Paso 3/2

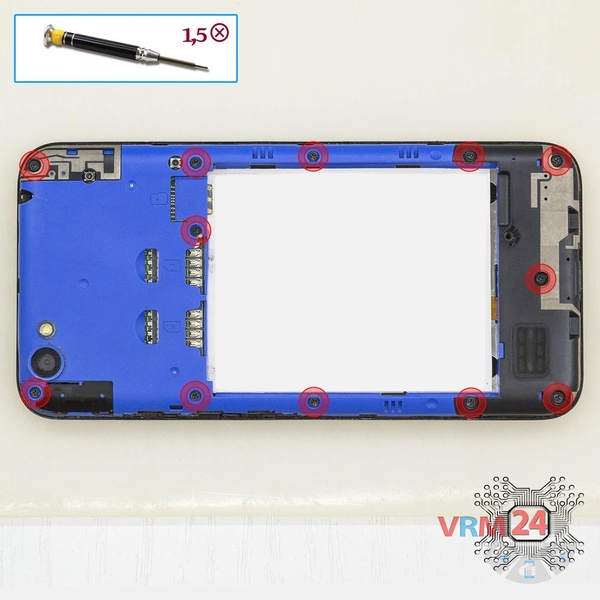

Paso 3. Desenrosque los tornillos

Usando un destornillador (Phillips 1.5 mm PH #000), desatornille 12 tornillos.


Cómo desmontar ZTE Blade L4, Paso 4/1 Cómo desmontar ZTE Blade L4, Paso 4/2

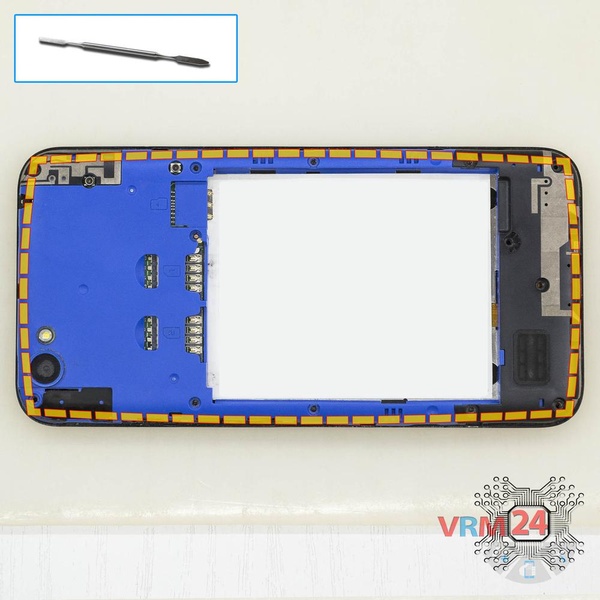

Paso 4. Abrir la tapa central

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con un altavoz y almohadillas y pistas de antena. La cubierta intermedia protege las placas de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.


Cómo desmontar ZTE Blade L4, Paso 5/1 Cómo desmontar ZTE Blade L4, Paso 5/2

Paso 5. Retire la película protectora

Retire con cuidado la capa protectora que oculta el cable entre placas.


Cómo desmontar ZTE Blade L4, Paso 6/1 Cómo desmontar ZTE Blade L4, Paso 6/2

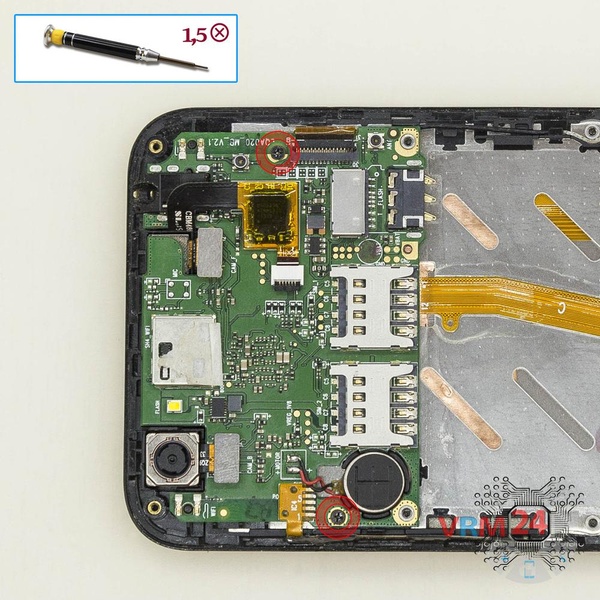

Paso 6. Desenrosque los tornillos

Usando un destornillador (Philips 1,5 mm PH000), desatornille los dos tornillos que sujetan la placa base.


Cómo desmontar ZTE Blade L4, Paso 7/1 Cómo desmontar ZTE Blade L4, Paso 7/2 Cómo desmontar ZTE Blade L4, Paso 7/3

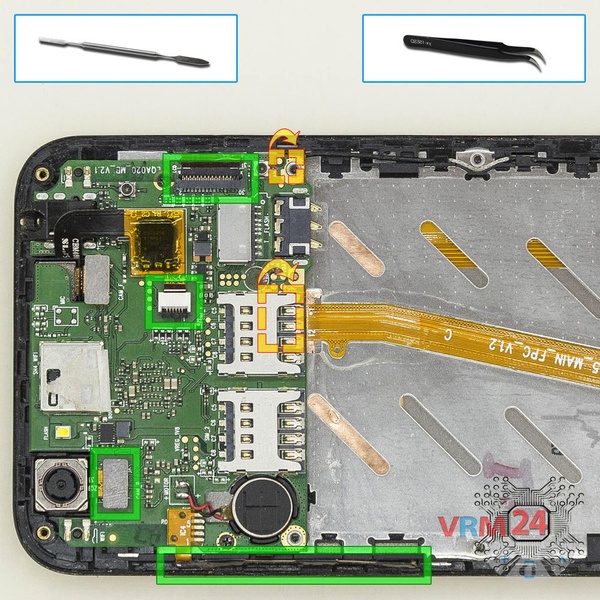

Paso 7. Desconecte los conectores

Haz palanca en el cable de los botones laterales. Desconecte los conectores del cable de la pantalla, cable de la pantalla táctil.

⚠️️ ¡Cuidado! El conector del cable entre placas y el conector del cable coaxial están en el interior.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar ZTE Blade L4, Paso 8/1 Cómo desmontar ZTE Blade L4, Paso 8/2

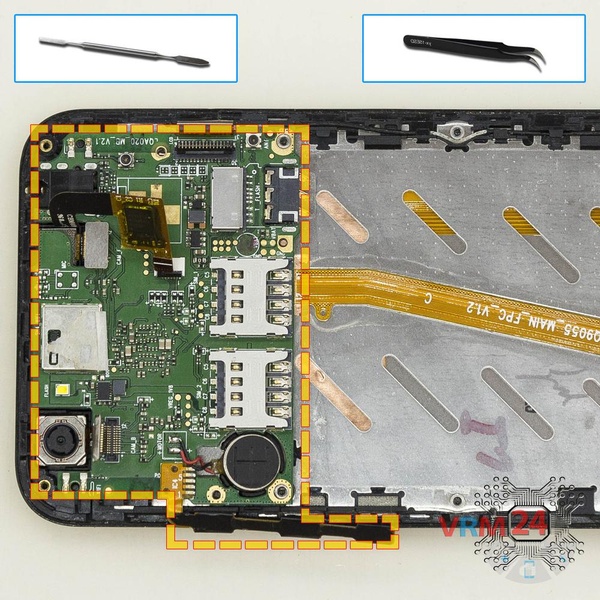

Paso 8. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar ZTE Blade L4, Paso 9/1 Cómo desmontar ZTE Blade L4, Paso 9/2

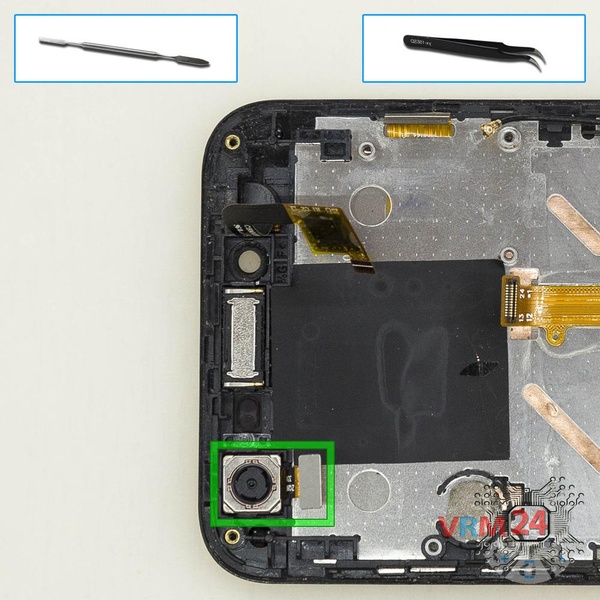

Paso 9. Retire la cámara trasera

Despega con cuidado el cuerpo de la cámara principal.


Cómo desmontar ZTE Blade L4, Paso 10/1 Cómo desmontar ZTE Blade L4, Paso 10/2 Cómo desmontar ZTE Blade L4, Paso 10/3

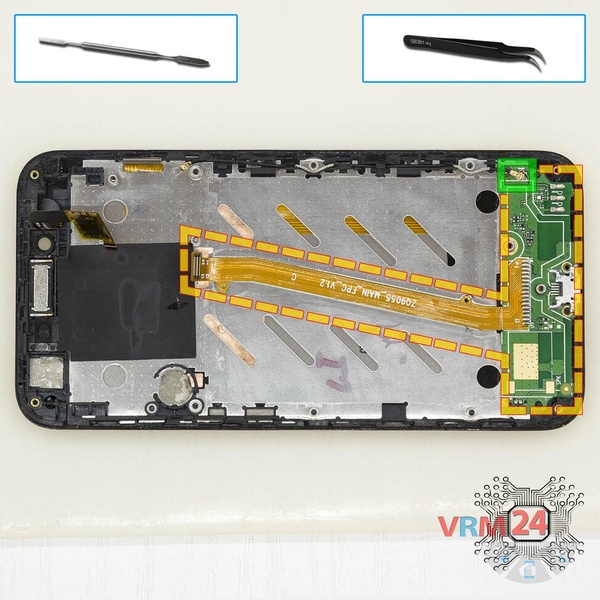

Paso 10. Retire la placa secundaria

Despegue con cuidado el cable entre placas y extraiga la subplaca.

ℹ️️ La subplaca contiene un puerto de carga (Micro-USB), micrófono, contactos de resorte para antenas.


Cómo desmontar ZTE Blade L4, Paso 11/1 Cómo desmontar ZTE Blade L4, Paso 11/2 Cómo desmontar ZTE Blade L4, Paso 11/3

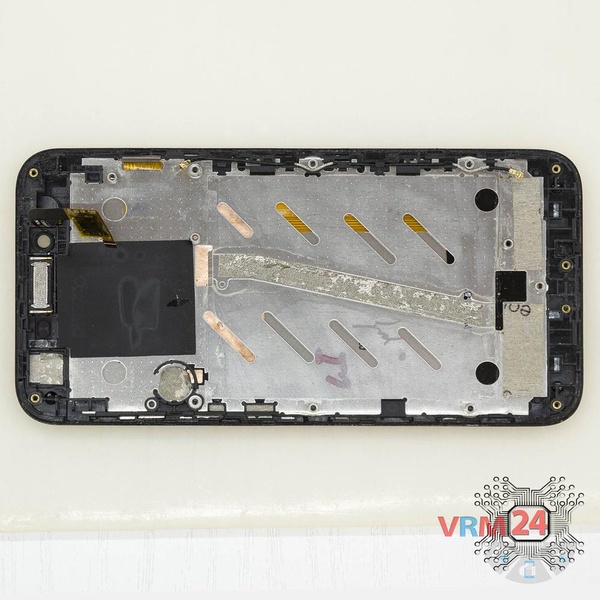

Paso 11. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedó: el altavoz del auricular, el cable coaxial.

Instrucciones detalladas de desmontaje de ZTE Blade L4 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 9 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos ZTE Blade L4 — ZTE Blade L4 A460 lanzado para los mercados en diferentes países.
