Dificultad de desmontaje:
Fácil

Herramientas recomendadas

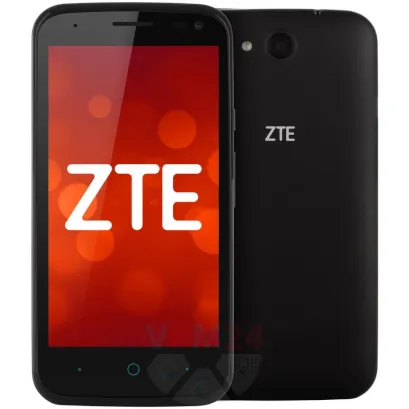

Desmontaje/Reparar del dispositivo móvil ZTE Blade Q Lux 3G (ZTE Blade Q Lux 3G v830) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar ZTE Blade Q Lux 3G, Paso 1/1 Cómo desmontar ZTE Blade Q Lux 3G, Paso 1/2

Paso 1. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar ZTE Blade Q Lux 3G, Paso 2/1 Cómo desmontar ZTE Blade Q Lux 3G, Paso 2/2

Paso 2. Retirar la batería

Hay una hendidura al final de la batería en la cubierta central. Enganche la batería en este punto, levántela y extraiga la batería.


Cómo desmontar ZTE Blade Q Lux 3G, Paso 3/1 Cómo desmontar ZTE Blade Q Lux 3G, Paso 3/2

Paso 3. Desenrosque los tornillos

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los nueve tornillos.


Cómo desmontar ZTE Blade Q Lux 3G, Paso 4/1 Cómo desmontar ZTE Blade Q Lux 3G, Paso 4/2

Paso 4. Abrir la tapa central

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con almohadillas y pistas de antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.


Cómo desmontar ZTE Blade Q Lux 3G, Paso 5/1 Cómo desmontar ZTE Blade Q Lux 3G, Paso 5/2 Cómo desmontar ZTE Blade Q Lux 3G, Paso 5/3 Cómo desmontar ZTE Blade Q Lux 3G, Paso 5/4 Cómo desmontar ZTE Blade Q Lux 3G, Paso 5/5 Cómo desmontar ZTE Blade Q Lux 3G, Paso 5/6 Cómo desmontar ZTE Blade Q Lux 3G, Paso 5/7

Paso 5. Desconecte los conectores

Desconecte los conectores de la pantalla y la pantalla táctil.

Además, despegamos los botones laterales y levantamos el cuerpo del motor de vibración haciendo palanca.


Cómo desmontar ZTE Blade Q Lux 3G, Paso 6/1 Cómo desmontar ZTE Blade Q Lux 3G, Paso 6/2

Paso 6. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar ZTE Blade Q Lux 3G, Paso 7/1 Cómo desmontar ZTE Blade Q Lux 3G, Paso 7/2 Cómo desmontar ZTE Blade Q Lux 3G, Paso 7/3

Paso 7. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedó: el altavoz del auricular.

Instrucciones detalladas de desmontaje de ZTE Blade Q Lux 3G en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos ZTE Blade Q Lux 3G — ZTE Blade Q Lux 3G v830 lanzado para los mercados en diferentes países.
