Dificultad de desmontaje:
Mediano

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil ZTE Blade S7 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar ZTE Blade S7, Paso 1/1 Cómo desmontar ZTE Blade S7, Paso 1/2

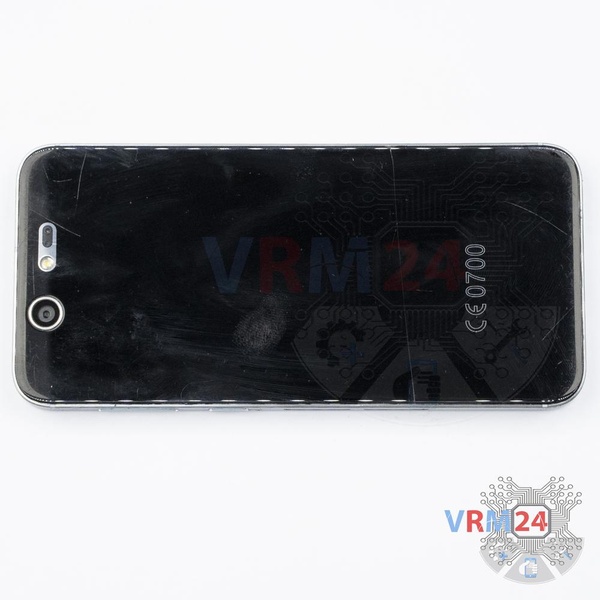

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar ZTE Blade S7, Paso 2/1 Cómo desmontar ZTE Blade S7, Paso 2/2 Cómo desmontar ZTE Blade S7, Paso 2/3 Cómo desmontar ZTE Blade S7, Paso 2/4 Cómo desmontar ZTE Blade S7, Paso 2/5

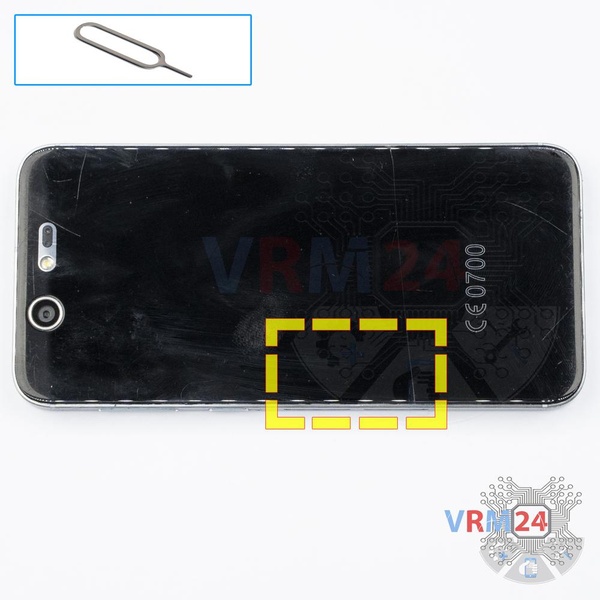

Paso 2. Retirar las bandejas

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego tire de la bandeja hacia afuera. Debería hacerlo para cada una de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar ZTE Blade S7, Paso 3/1 Cómo desmontar ZTE Blade S7, Paso 3/2 Cómo desmontar ZTE Blade S7, Paso 3/3 Cómo desmontar ZTE Blade S7, Paso 3/4 Cómo desmontar ZTE Blade S7, Paso 3/5 Cómo desmontar ZTE Blade S7, Paso 3/6

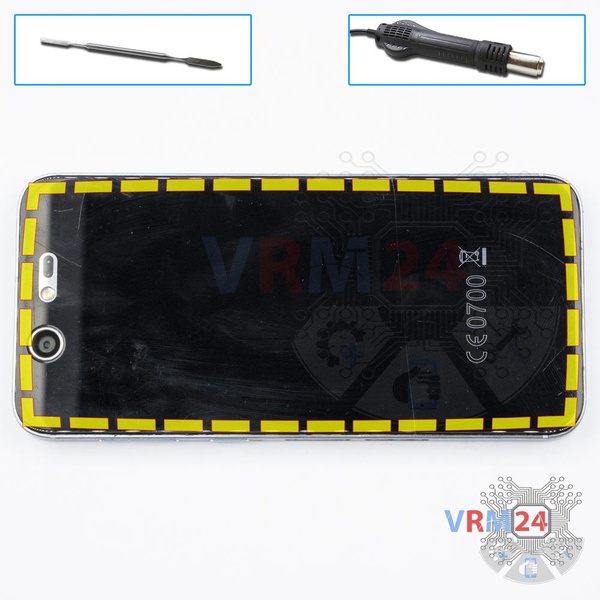

Paso 3. Abra la tapa trasera

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.


Cómo desmontar ZTE Blade S7, Paso 4/1 Cómo desmontar ZTE Blade S7, Paso 4/2 Cómo desmontar ZTE Blade S7, Paso 4/3

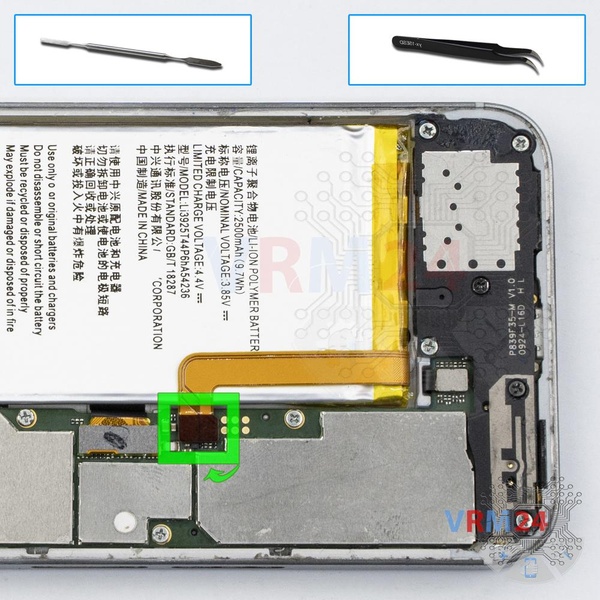

Paso 4. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo ZTE Blade S7 tiene una batería Li3925T44P6h54236 con capacidad de 2500 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar ZTE Blade S7, Paso 5/1 Cómo desmontar ZTE Blade S7, Paso 5/2 Cómo desmontar ZTE Blade S7, Paso 5/3 Cómo desmontar ZTE Blade S7, Paso 5/4

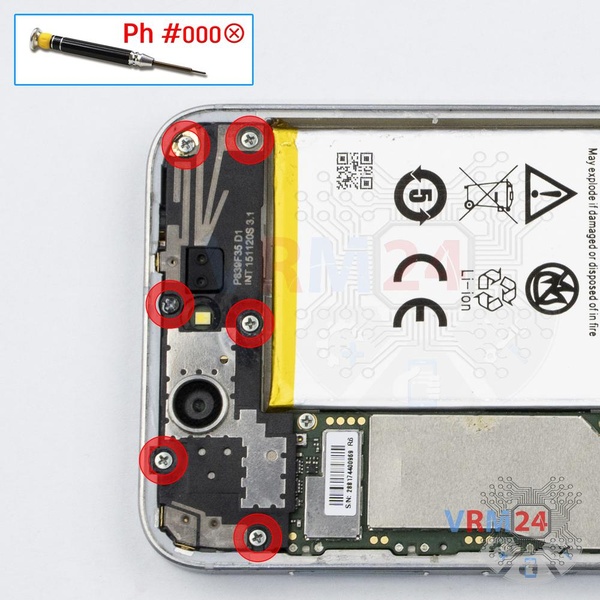

Paso 5. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos cortos y un tornillo largo.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar ZTE Blade S7, Paso 6/1 Cómo desmontar ZTE Blade S7, Paso 6/2 Cómo desmontar ZTE Blade S7, Paso 6/3

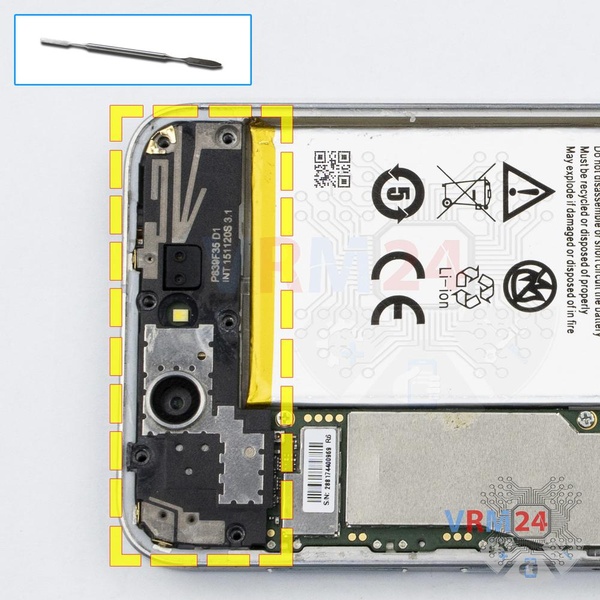

Paso 6. Abrir la tapa

Retire la tapa con antenas. Trate de levantar la tapa por los bordes y no empuje nada entre ellos para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar ZTE Blade S7, Paso 7/1 Cómo desmontar ZTE Blade S7, Paso 7/2 Cómo desmontar ZTE Blade S7, Paso 7/3

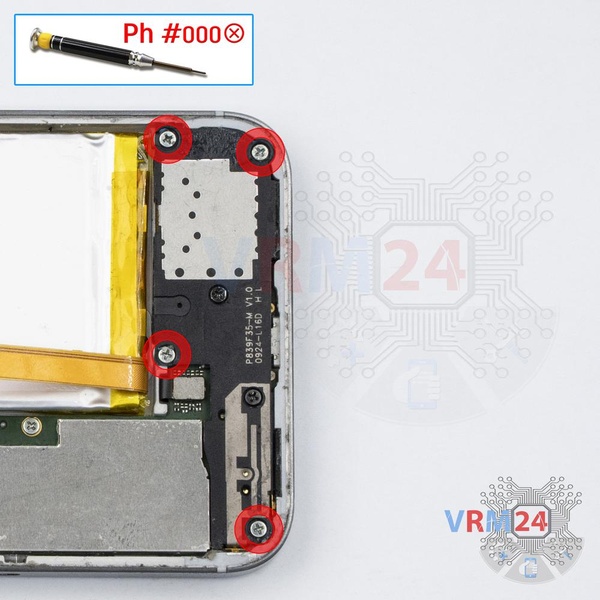

Paso 7. Desenrosque los tornillos

Con un destornillador (Philips 1,5 mm PH000), desatornille cuatro tornillos.


Cómo desmontar ZTE Blade S7, Paso 8/1 Cómo desmontar ZTE Blade S7, Paso 8/2

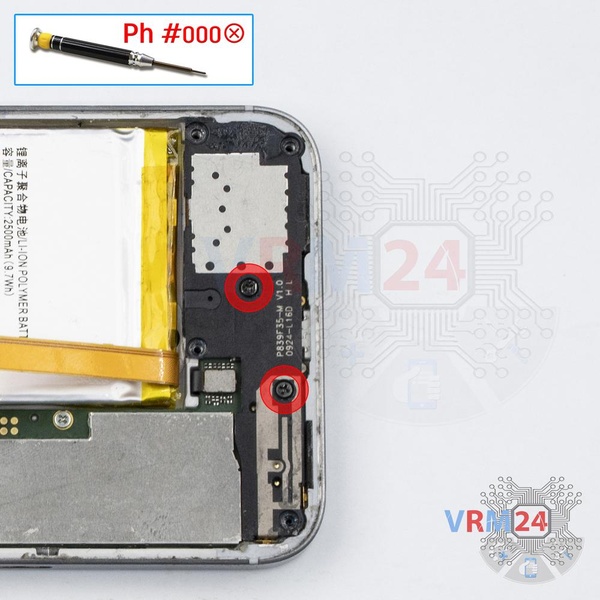

Paso 8. Desenrosque los tornillos

Con un destornillador (Philips 1,5 mm PH000), desatornille dos tornillos grandes.


Cómo desmontar ZTE Blade S7, Paso 9/1 Cómo desmontar ZTE Blade S7, Paso 9/2 Cómo desmontar ZTE Blade S7, Paso 9/3

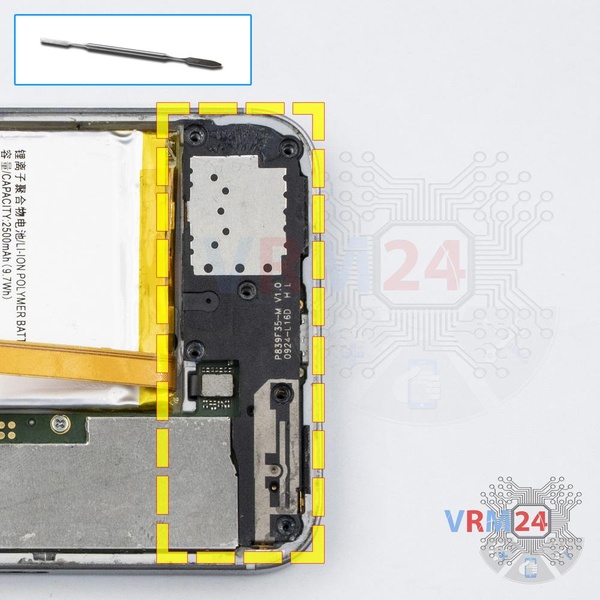

Paso 9. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar ZTE Blade S7, Paso 10/1 Cómo desmontar ZTE Blade S7, Paso 10/2 Cómo desmontar ZTE Blade S7, Paso 10/3 Cómo desmontar ZTE Blade S7, Paso 10/4 Cómo desmontar ZTE Blade S7, Paso 10/5

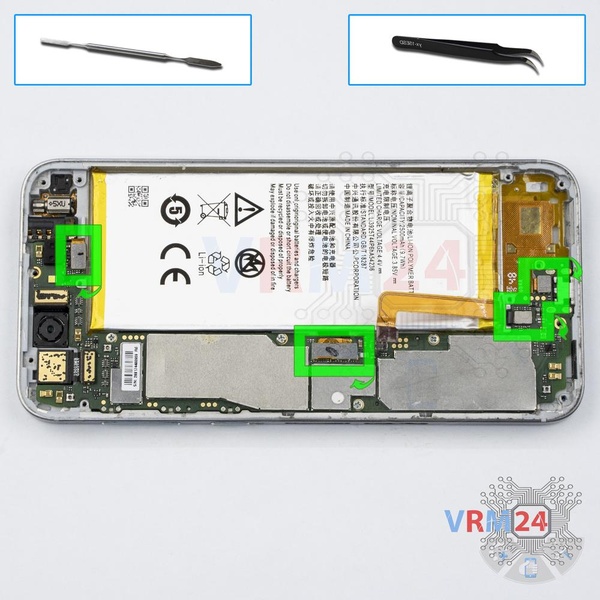

Paso 10. Desconecte los conectores

Levante los conectores de la toma de auriculares, el cable del módulo de pantalla, el altavoz y el cable de la pantalla táctil. ⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar ZTE Blade S7, Paso 11/1 Cómo desmontar ZTE Blade S7, Paso 11/2 Cómo desmontar ZTE Blade S7, Paso 11/3 Cómo desmontar ZTE Blade S7, Paso 11/4

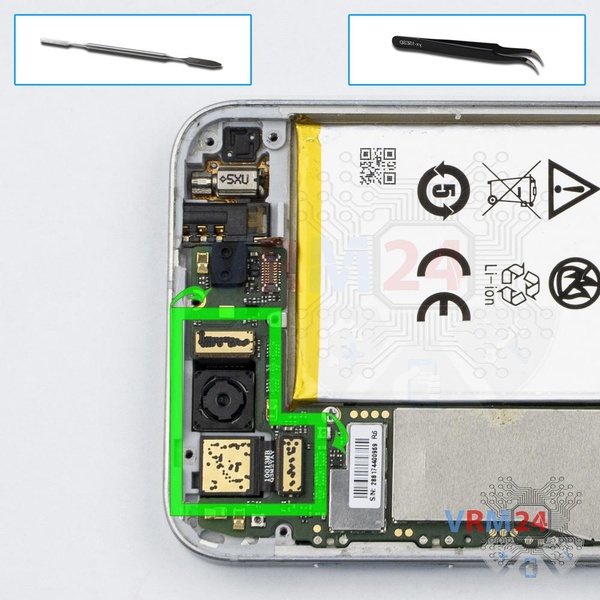

Paso 11. Retire las cámaras

Levante el conector y retire las cámaras frontal y trasera.


Cómo desmontar ZTE Blade S7, Paso 12/1 Cómo desmontar ZTE Blade S7, Paso 12/2 Cómo desmontar ZTE Blade S7, Paso 12/3

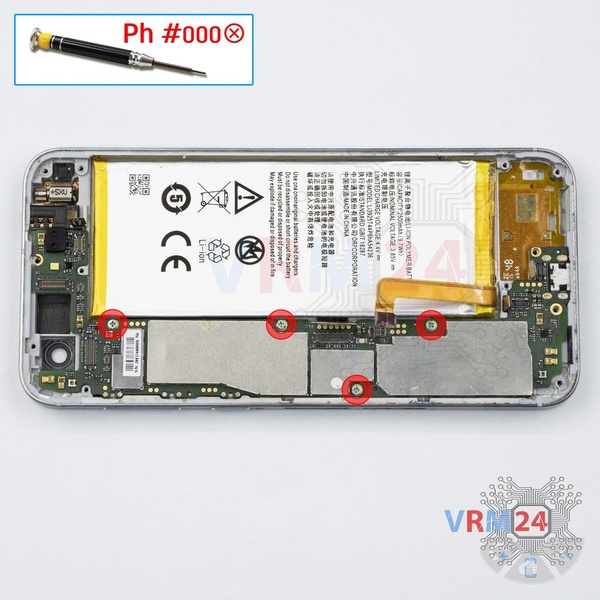

Paso 12. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 4 tornillos que sujetan la placa base.


Cómo desmontar ZTE Blade S7, Paso 13/1 Cómo desmontar ZTE Blade S7, Paso 13/2 Cómo desmontar ZTE Blade S7, Paso 13/3

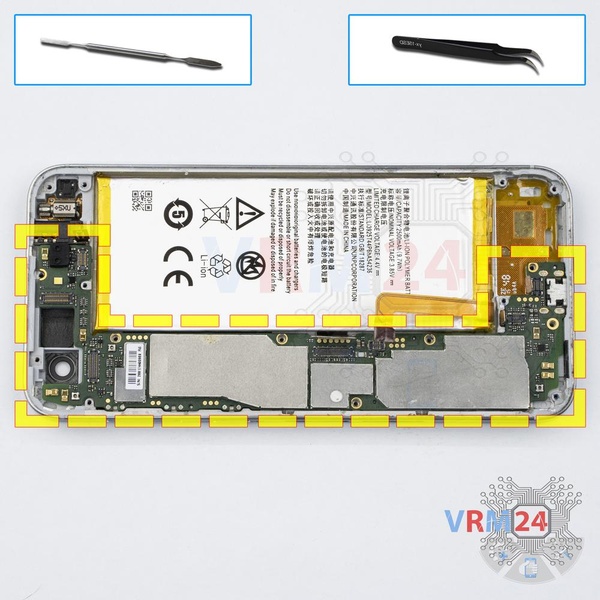

Paso 13. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar ZTE Blade S7, Paso 14/1 Cómo desmontar ZTE Blade S7, Paso 14/2 Cómo desmontar ZTE Blade S7, Paso 14/3

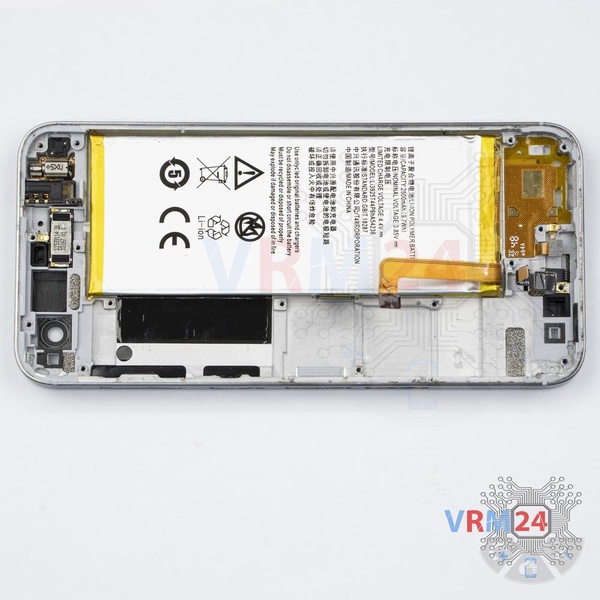

Paso 14. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el conector para auriculares, el motor de vibración.

Instrucciones detalladas de desmontaje de ZTE Blade S7 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 12 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos ZTE Blade S7 lanzado para los mercados en diferentes países.
