Dificultad de desmontaje:
Mediano

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil ZTE Blade V9 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar ZTE Blade V9, Paso 1/1 Cómo desmontar ZTE Blade V9, Paso 1/2 Cómo desmontar ZTE Blade V9, Paso 1/3

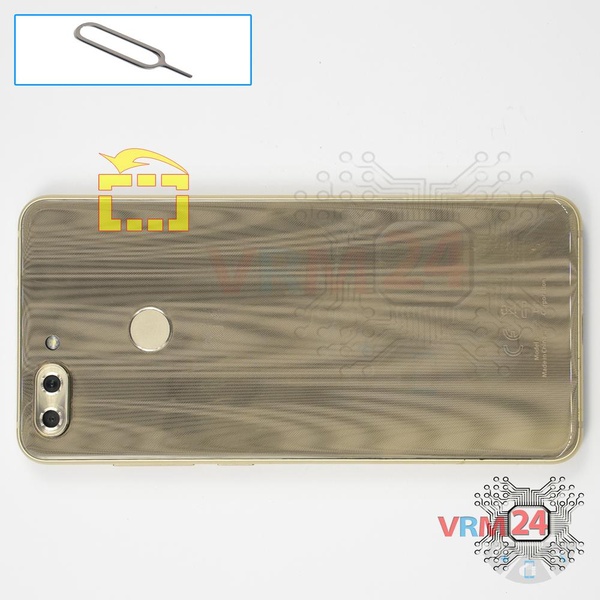

Paso 1. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar ZTE Blade V9, Paso 2/1 Cómo desmontar ZTE Blade V9, Paso 2/2 Cómo desmontar ZTE Blade V9, Paso 2/3 Cómo desmontar ZTE Blade V9, Paso 2/4 Cómo desmontar ZTE Blade V9, Paso 2/5 Cómo desmontar ZTE Blade V9, Paso 2/6 Cómo desmontar ZTE Blade V9, Paso 2/7

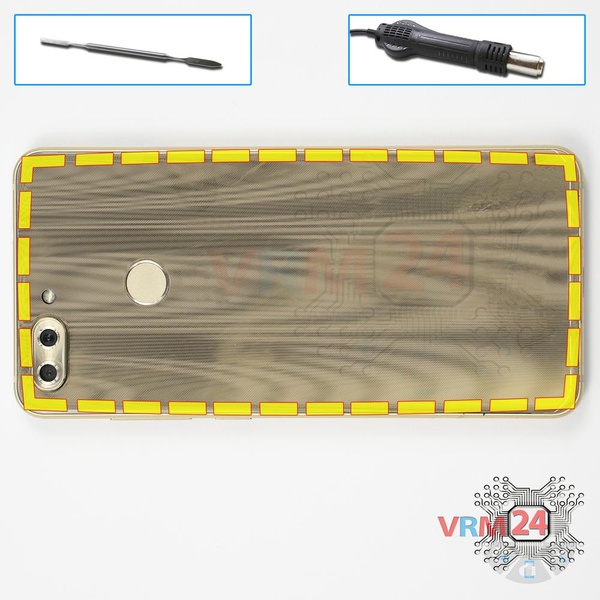

Paso 2. Abra la tapa trasera

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

⚠️️ ¡Presta atención al cable del sensor de huellas dactilares! El cable conecta el sensor de huellas dactilares de la tapa trasera a la placa base.


Cómo desmontar ZTE Blade V9, Paso 3/1 Cómo desmontar ZTE Blade V9, Paso 3/2 Cómo desmontar ZTE Blade V9, Paso 3/3

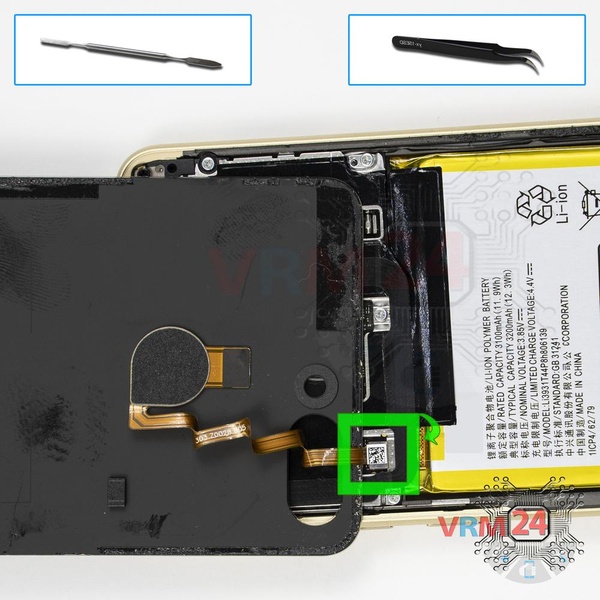

Paso 3. Desconecte el conector

Haz palanca en el conector del sensor de huellas dactilares y quita la tapa trasera.


Cómo desmontar ZTE Blade V9, Paso 4/1 Cómo desmontar ZTE Blade V9, Paso 4/2 Cómo desmontar ZTE Blade V9, Paso 4/3

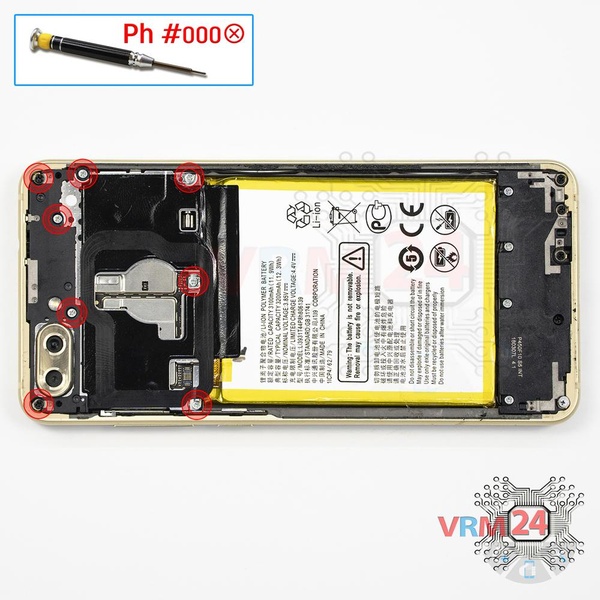

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH #000), desenrosque los seis tornillos cortos y los dos grandes.


Cómo desmontar ZTE Blade V9, Paso 5/1 Cómo desmontar ZTE Blade V9, Paso 5/2 Cómo desmontar ZTE Blade V9, Paso 5/3

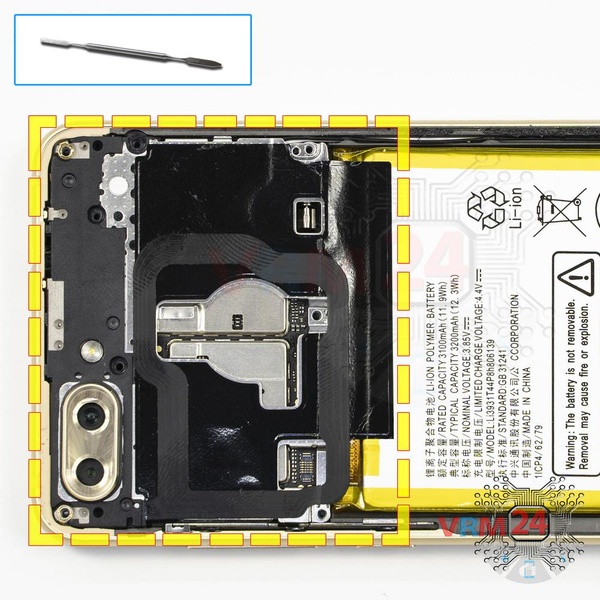

Paso 5. Abrir la tapa

Haz palanca alrededor de los bordes. Desconecte los clips adjuntos moviendo la herramienta de apertura a lo largo del borde. Retire la cubierta con las pistas de contacto de la antena y las almohadillas.


Cómo desmontar ZTE Blade V9, Paso 6/1 Cómo desmontar ZTE Blade V9, Paso 6/2

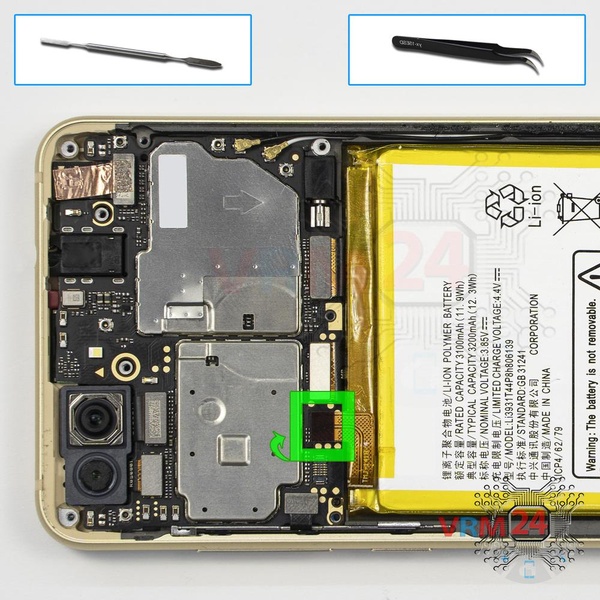

Paso 6. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo ZTE Blade V9 cuenta con una batería Li3931T44P8h806139 de 3200 mAh de capacidad (aka batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar ZTE Blade V9, Paso 7/1 Cómo desmontar ZTE Blade V9, Paso 7/2 Cómo desmontar ZTE Blade V9, Paso 7/3

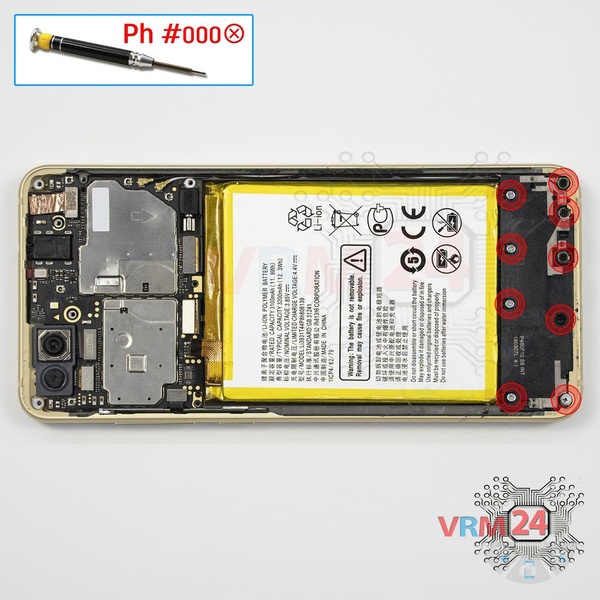

Paso 7. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH #000), desatornilla los cuatro tornillos pequeños y los cinco grandes.


Cómo desmontar ZTE Blade V9, Paso 8/1 Cómo desmontar ZTE Blade V9, Paso 8/2 Cómo desmontar ZTE Blade V9, Paso 8/3

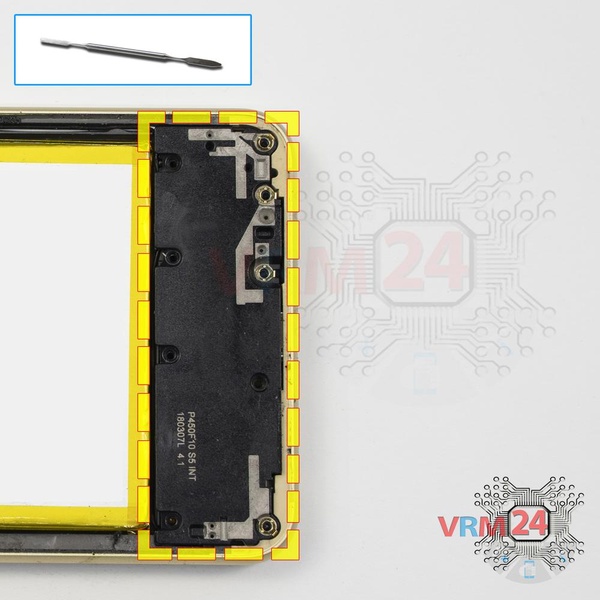

Paso 8. Retire el altavoz

Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.


Cómo desmontar ZTE Blade V9, Paso 9/1 Cómo desmontar ZTE Blade V9, Paso 9/2 Cómo desmontar ZTE Blade V9, Paso 9/3

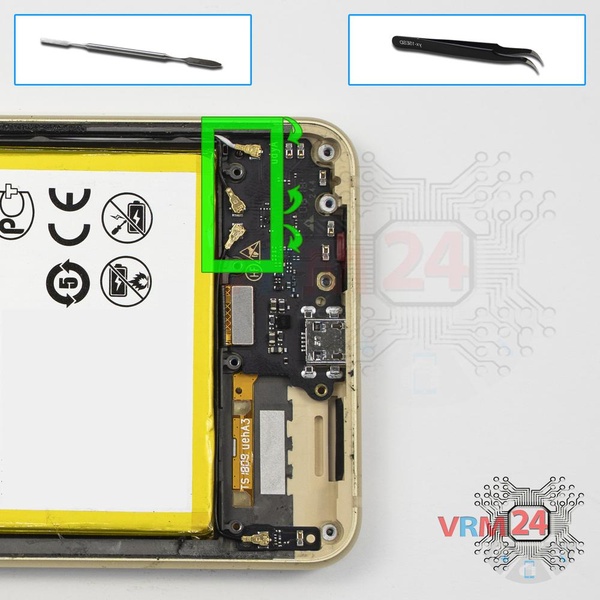

Paso 9. Desconecte los conectores

Desconecte los tres conectores de los cables coaxiales, conector del cable entre placas.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).


Cómo desmontar ZTE Blade V9, Paso 10/1 Cómo desmontar ZTE Blade V9, Paso 10/2

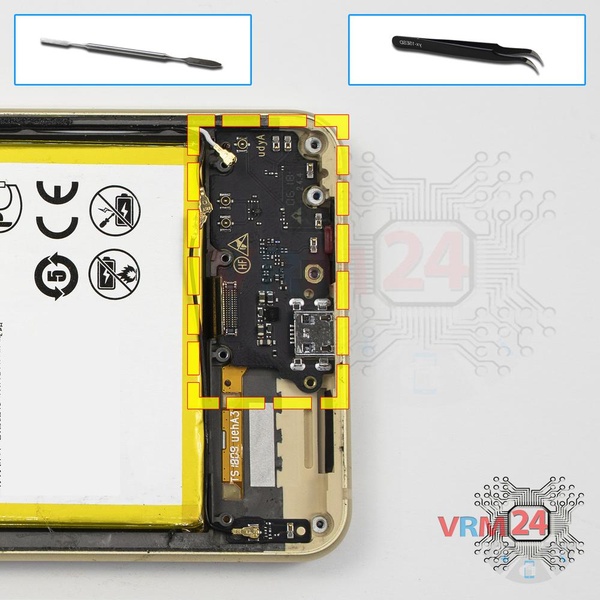

Paso 10. Retire la placa secundaria

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar ZTE Blade V9, Paso 11/1 Cómo desmontar ZTE Blade V9, Paso 11/2 Cómo desmontar ZTE Blade V9, Paso 11/3

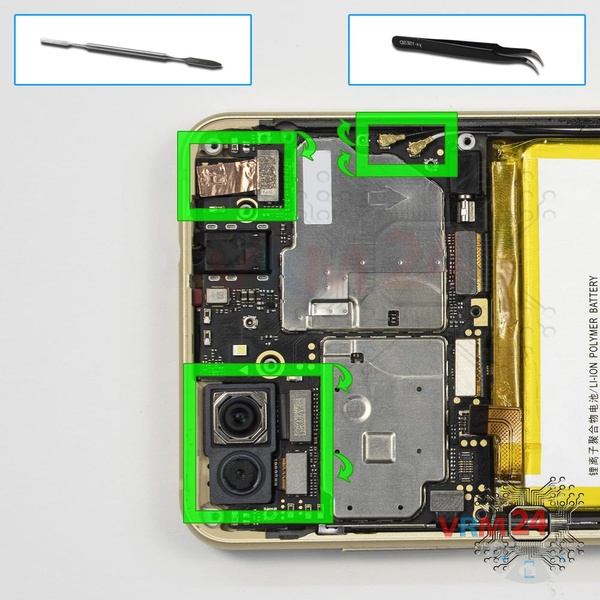

Paso 11. Retire las cámaras

Desconecte los conectores de los dos cables coaxiales. Luego, levante los conectores y retire el ensamblaje de las dos cámaras traseras y la cámara frontal (selfie).


Cómo desmontar ZTE Blade V9, Paso 12/1

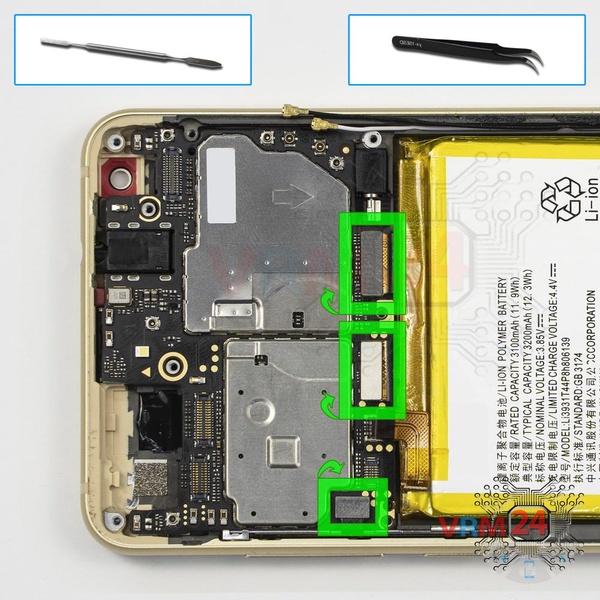

Paso 12. Desconecte los conectores

Haz palanca en el conector del cable de los botones laterales, el cable del módulo de visualización y el cable entre placas.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar ZTE Blade V9, Paso 13/1 Cómo desmontar ZTE Blade V9, Paso 13/2

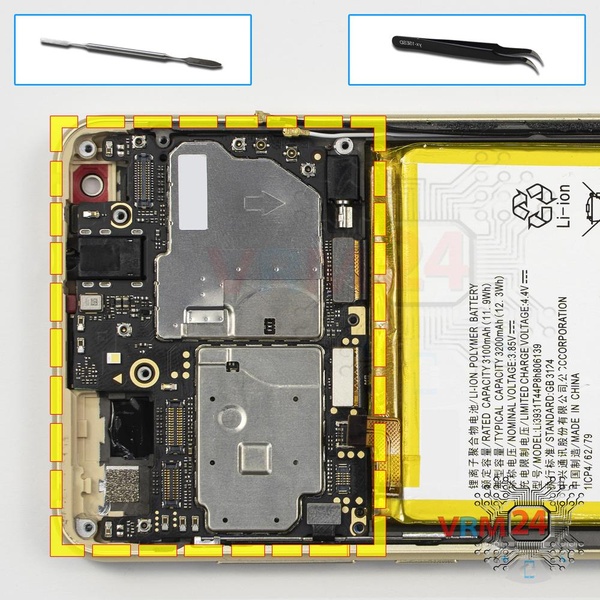

Paso 13. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar ZTE Blade V9, Paso 14/1 Cómo desmontar ZTE Blade V9, Paso 14/2 Cómo desmontar ZTE Blade V9, Paso 14/3

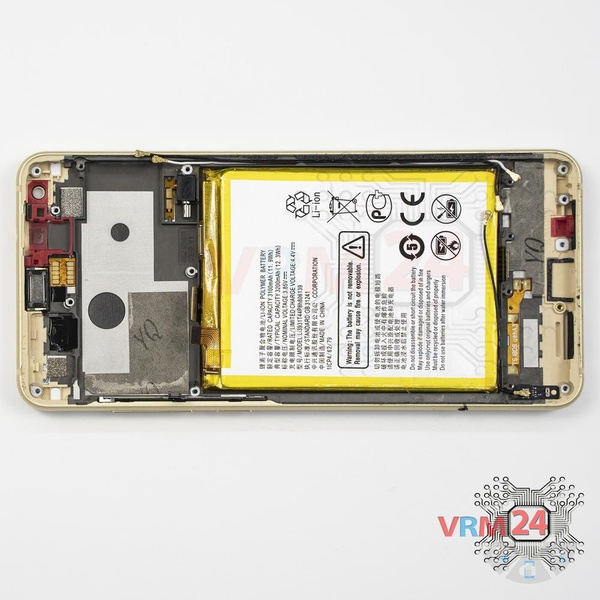

Paso 14. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, dos cables coaxiales.

Instrucciones detalladas de desmontaje de ZTE Blade V9 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 12 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos ZTE Blade V9 lanzado para los mercados en diferentes países.
