Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil ZTE Blade Z10 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar ZTE Blade Z10, Paso 1/1 Cómo desmontar ZTE Blade Z10, Paso 1/2

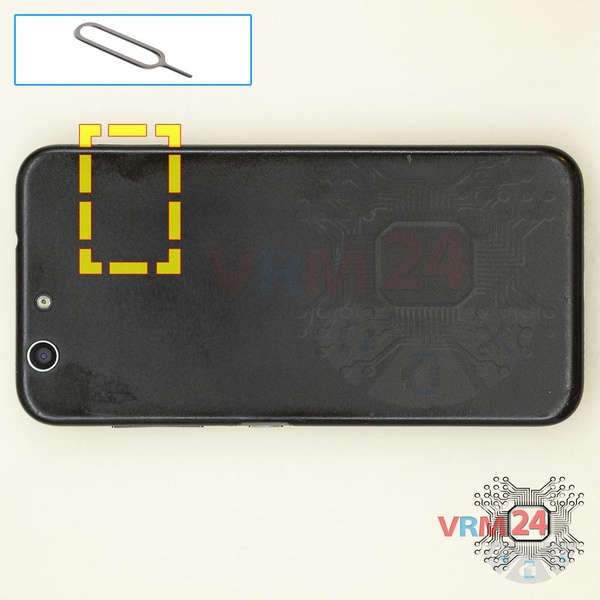

Paso 1. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar ZTE Blade Z10, Paso 2/1 Cómo desmontar ZTE Blade Z10, Paso 2/2

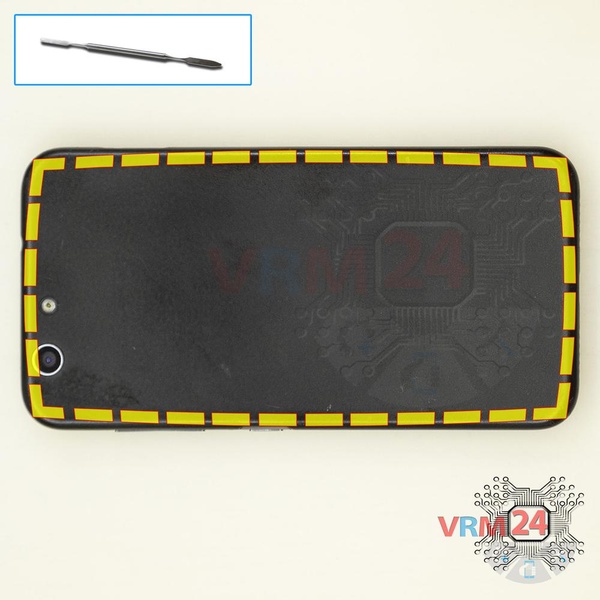

Paso 2. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar ZTE Blade Z10, Paso 3/1 Cómo desmontar ZTE Blade Z10, Paso 3/2

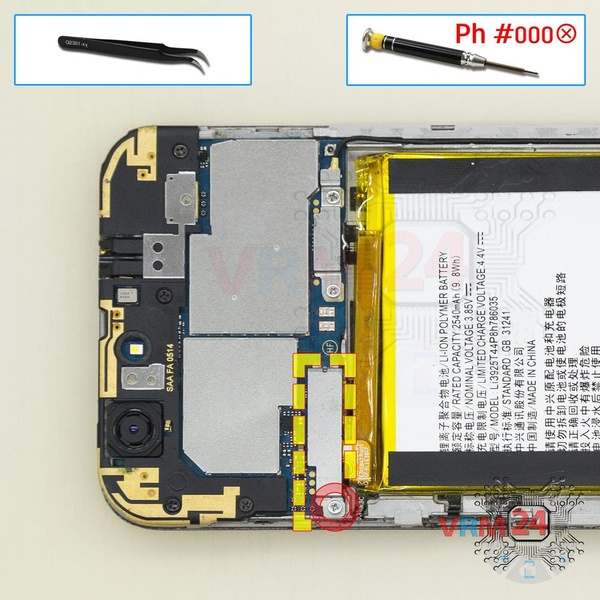

Paso 3. Retire el soporte

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque un tornillo y retire el soporte que sujeta los conectores.


Cómo desmontar ZTE Blade Z10, Paso 4/1 Cómo desmontar ZTE Blade Z10, Paso 4/2

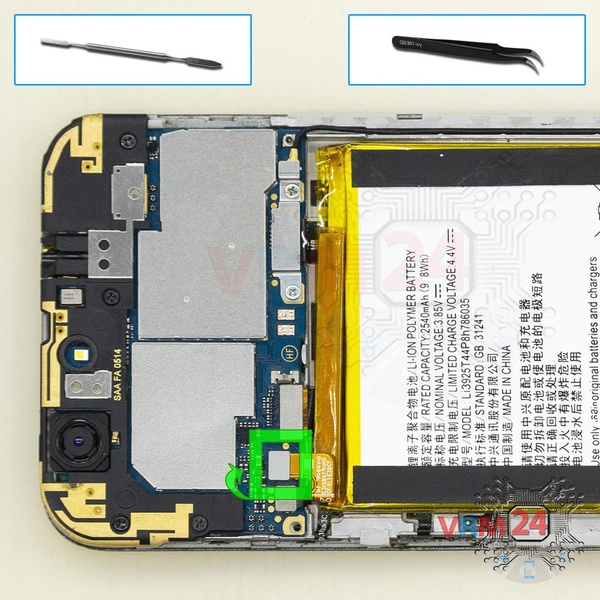

Paso 4. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo ZTE Blade Z10 cuenta con una batería Li3925T44P8h786035 de 2540 mAh de capacidad (aka batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar ZTE Blade Z10, Paso 5/1 Cómo desmontar ZTE Blade Z10, Paso 5/2

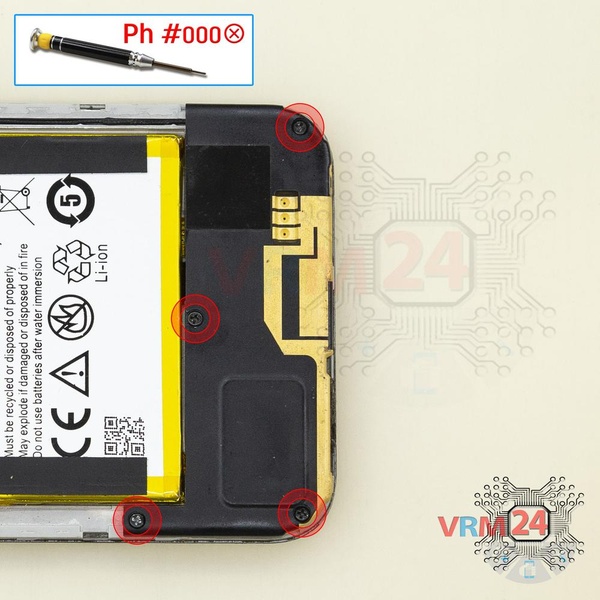

Paso 5. Desenrosque los tornillos

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenrosque los cuatro tornillos.


Cómo desmontar ZTE Blade Z10, Paso 6/1 Cómo desmontar ZTE Blade Z10, Paso 6/2

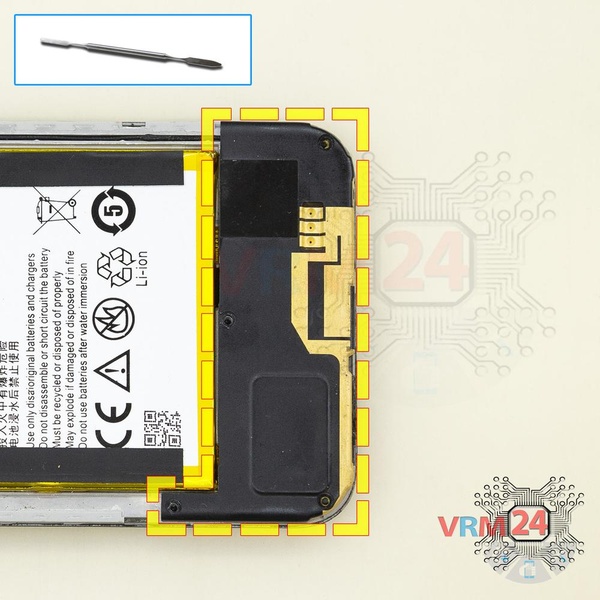

Paso 6. Retire el altavoz

Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.


Cómo desmontar ZTE Blade Z10, Paso 7/1 Cómo desmontar ZTE Blade Z10, Paso 7/2

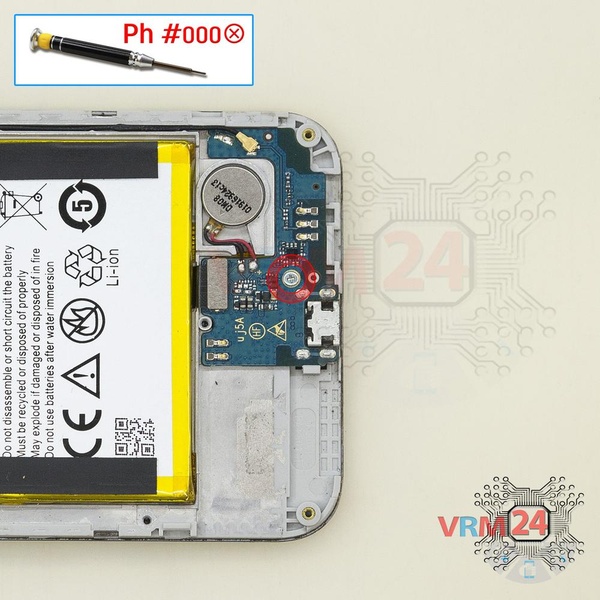

Paso 7. Desenroscar un tornillo

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque un tornillo que sujeta la subplaca.


Cómo desmontar ZTE Blade Z10, Paso 8/1

Paso 8. Desconecte los conectores

Desconecte el conector del cable coaxial, cable a la placa base.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).


Cómo desmontar ZTE Blade Z10, Paso 9/1 Cómo desmontar ZTE Blade Z10, Paso 9/2

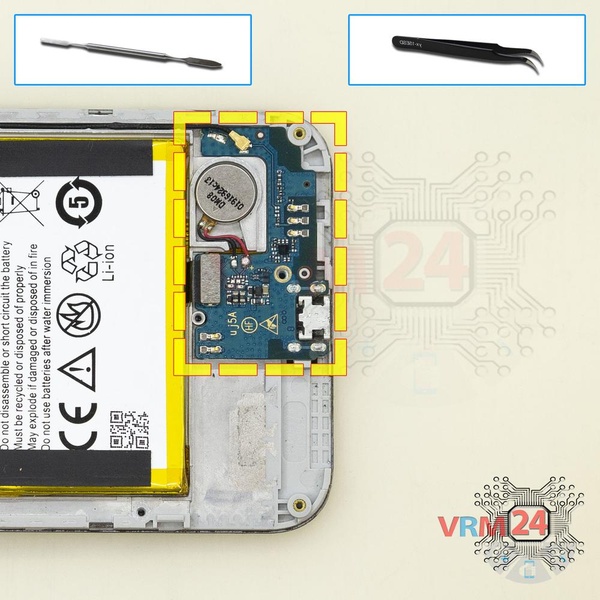

Paso 9. Retire la placa secundaria

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar ZTE Blade Z10, Paso 10/1 Cómo desmontar ZTE Blade Z10, Paso 10/2

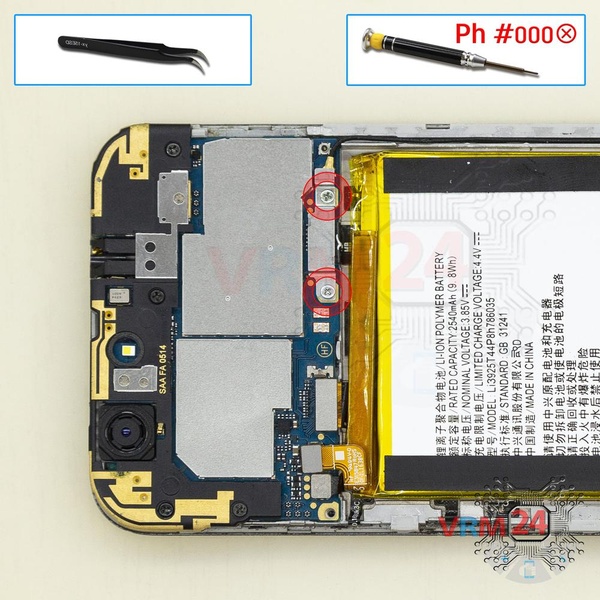

Paso 10. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH #000), desenrosque los dos tornillos y retire el soporte que sujeta los conectores.


Cómo desmontar ZTE Blade Z10, Paso 11/1 Cómo desmontar ZTE Blade Z10, Paso 11/2

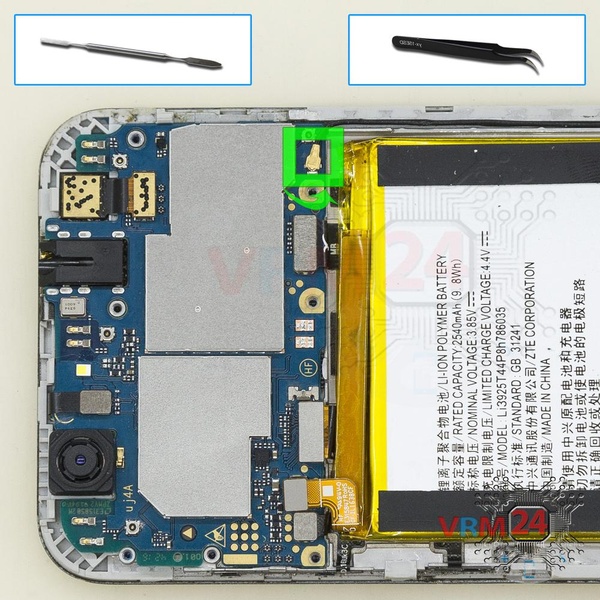

Paso 11. Retire el cable coaxial

Desconecte el conector y retire el cable coaxial.


Cómo desmontar ZTE Blade Z10, Paso 12/1 Cómo desmontar ZTE Blade Z10, Paso 12/2

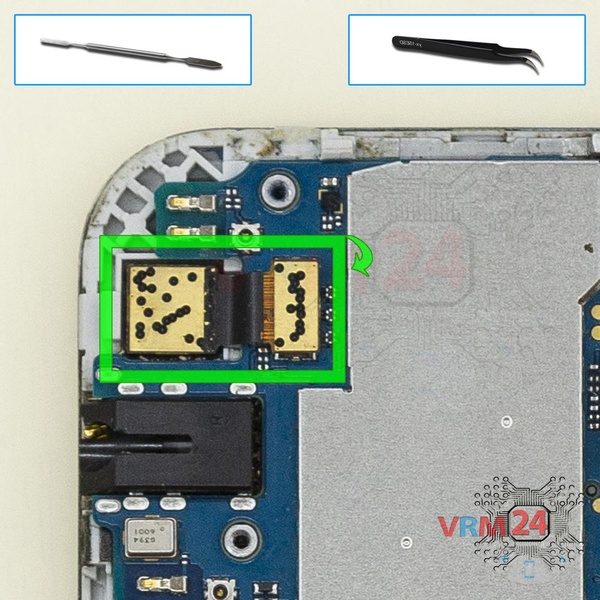

Paso 12. Retire la cámara frontal

Desconecte el conector de la placa base y extraiga la cámara frontal (selfie).


Cómo desmontar ZTE Blade Z10, Paso 13/1 Cómo desmontar ZTE Blade Z10, Paso 13/2

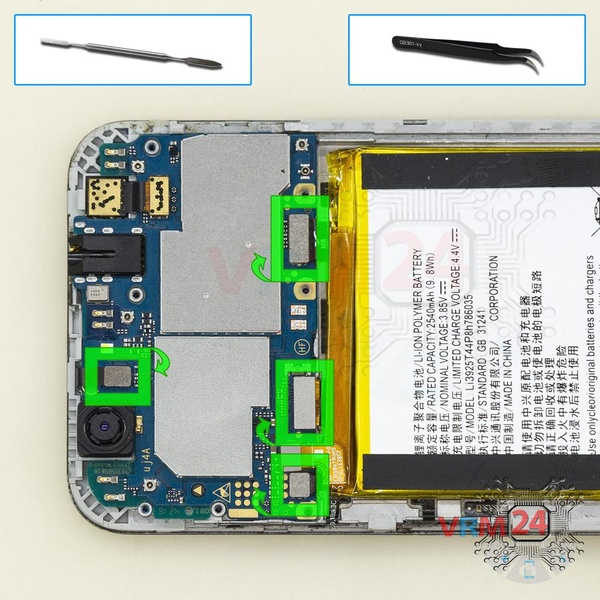

Paso 13. Desconecte los conectores

Haz palanca en los conectores del cable de los botones laterales, el cable del módulo de pantalla, el cable entre placas y el cable del sensor.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar ZTE Blade Z10, Paso 14/1 Cómo desmontar ZTE Blade Z10, Paso 14/2

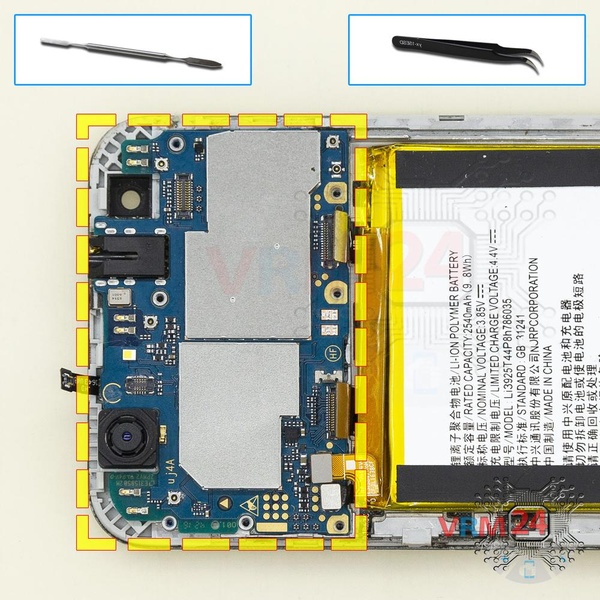

Paso 14. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar ZTE Blade Z10, Paso 15/1 Cómo desmontar ZTE Blade Z10, Paso 15/2

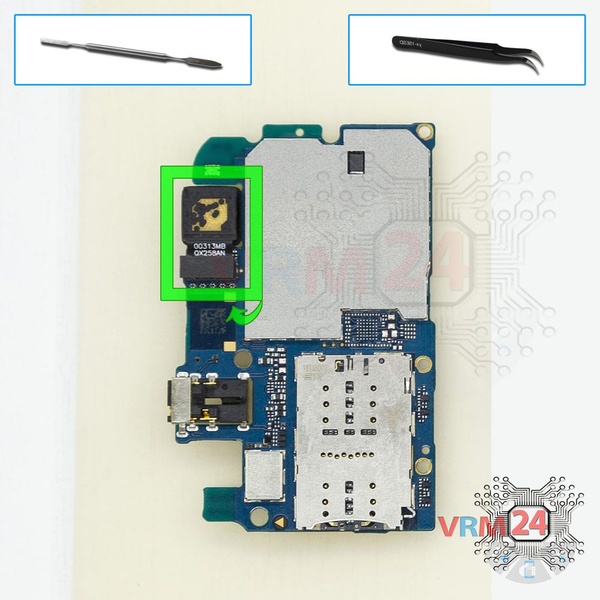

Paso 15. Retire la cámara trasera

Desconecte el conector de la placa base y extraiga la cámara trasera.


Cómo desmontar ZTE Blade Z10, Paso 16/1 Cómo desmontar ZTE Blade Z10, Paso 16/2 Cómo desmontar ZTE Blade Z10, Paso 16/3

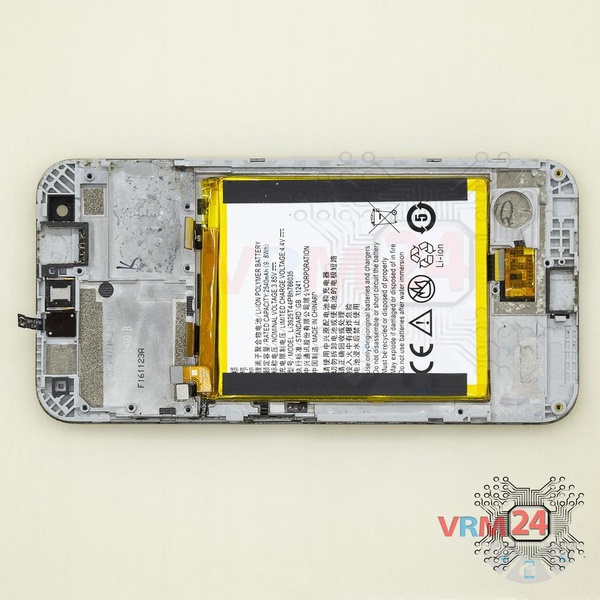

Paso 16. En el marco de la pantalla quedó

ℹ️️ En la carcasa quedó: el altavoz del auricular, la batería.

Instrucciones detalladas de desmontaje de ZTE Blade Z10 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos ZTE Blade Z10 lanzado para los mercados en diferentes países.
