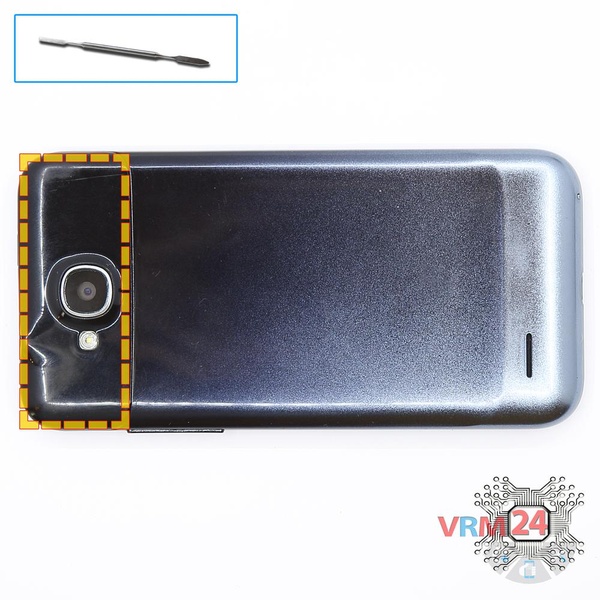

Haz palanca en los bordes y retira la cubierta con antenas. Esta tapa oculta los tornillos que sujetan la tapa trasera
Fácil
Herramientas recomendadas
![Destornillador Phillips #000](/media/sorl-cache/5a/49/5a49f52add8fce973969602f5c3c80bd.jpg)
![Pinzas](/media/sorl-cache/7e/85/7e8537a1cd045d70191aaca0724e8f7d.jpg)
![Herramienta no metálica](/media/sorl-cache/0b/df/0bdfe688ecb106c95aed8bb43b26e27d.jpg)

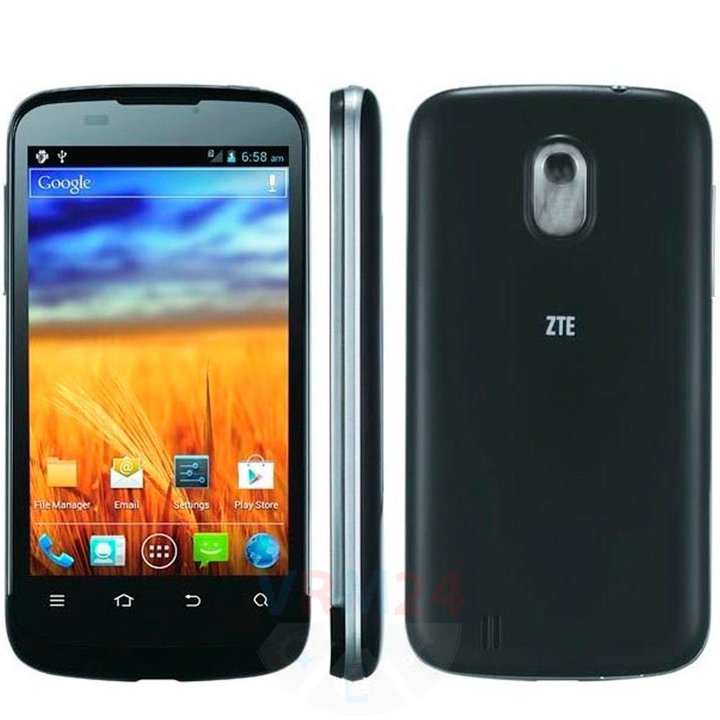

Desmontaje/Reparar del dispositivo móvil ZTE Grand Era (ZTE Grand Era V985, U985) con la descripción de cada paso y el conjunto de herramientas requerido.
Especialista en creación, distribución y gestión de contenidos.
![Cómo desmontar ZTE Grand Era, Paso 2/1](/media/sorl-cache/be/99/be99f8f72d987209c3aa69f1d2a2cb9c.webp)
![Cómo desmontar ZTE Grand Era, Paso 2/2](/media/sorl-cache/74/0c/740c52641cbd96a646c96e0398722b18.webp)

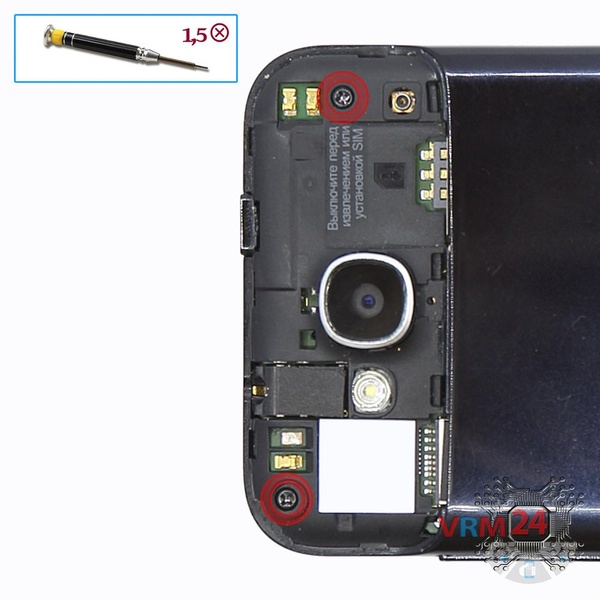

Paso 2. Desenrosque los tornillos
Usando un destornillador (Phillips 1,5 mm PH000), desatornille los dos tornillos que sujetan la tapa trasera.
![Cómo desmontar ZTE Grand Era, Paso 3/1](/media/sorl-cache/4b/38/4b3861074897f66f559df62d605a209c.webp)
![Cómo desmontar ZTE Grand Era, Paso 3/2](/media/sorl-cache/d9/0f/d90f083243ec71902cf71f40ddde99f1.webp)

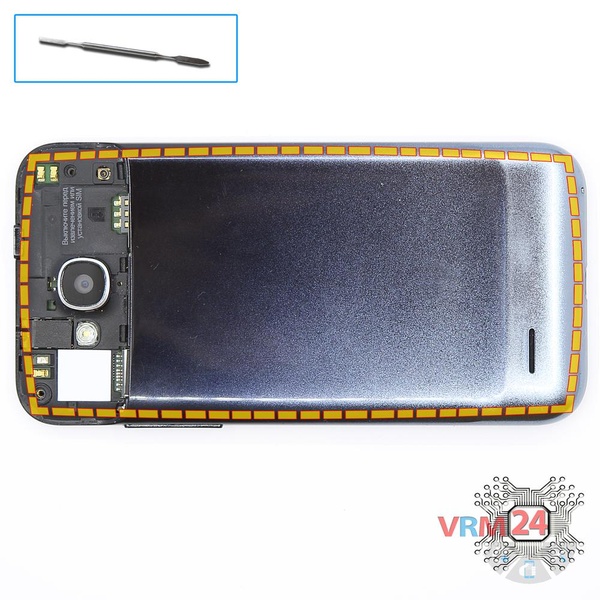

Paso 3. Abra la tapa trasera
Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.
No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.
⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.
![Cómo desmontar ZTE Grand Era, Paso 4/1](/media/sorl-cache/35/05/3505310b80b1163b9704deddd3cfb28c.webp)
![Cómo desmontar ZTE Grand Era, Paso 4/2](/media/sorl-cache/96/94/969436c2ffd3152986471789e4f42fed.webp)

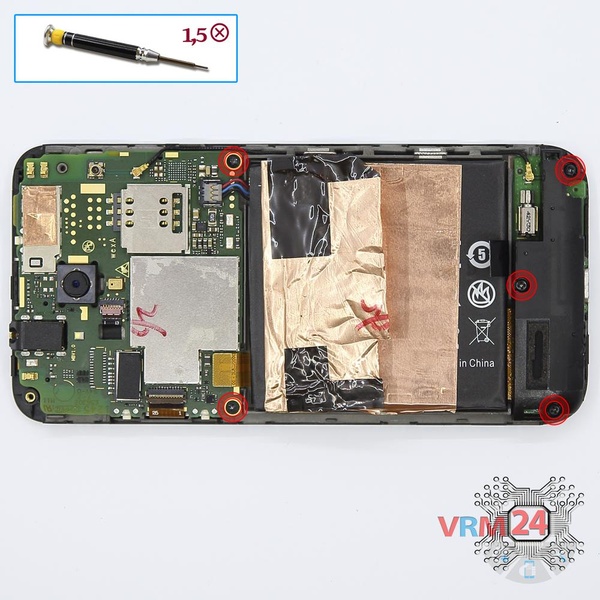

Paso 4. Desenrosque los tornillos
Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los cinco tornillos.
![Cómo desmontar ZTE Grand Era, Paso 5/1](/media/sorl-cache/ef/9f/ef9f2b8221eb4afb4e2386582ab31c6a.webp)
![Cómo desmontar ZTE Grand Era, Paso 5/2](/media/sorl-cache/9f/51/9f51fd394d80c245f17eb3efdc7cd4f4.webp)

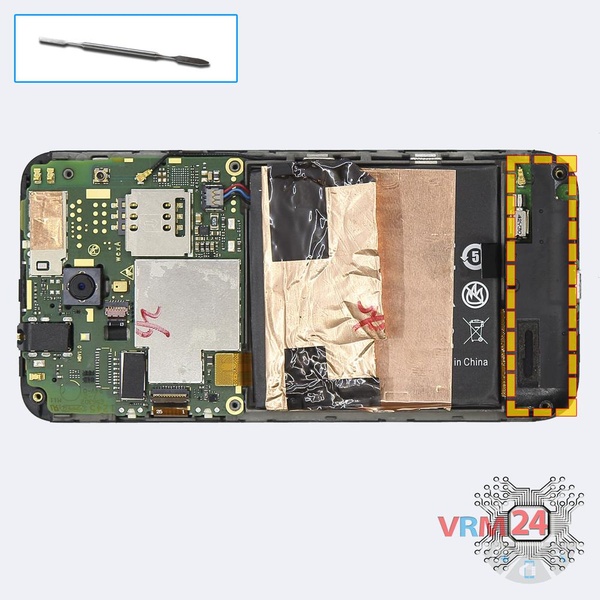

Paso 5. Retire el altavoz
Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.
![Cómo desmontar ZTE Grand Era, Paso 6/1](/media/sorl-cache/5d/73/5d73dd55f6a09349dee55e86f17c0d39.webp)
![Cómo desmontar ZTE Grand Era, Paso 6/2](/media/sorl-cache/88/63/8863e042d581737e627cc4b1a40ff3d1.webp)
![Cómo desmontar ZTE Grand Era, Paso 6/3](/media/sorl-cache/97/84/97849ed210df8a2733f44f1e9cc74977.webp)

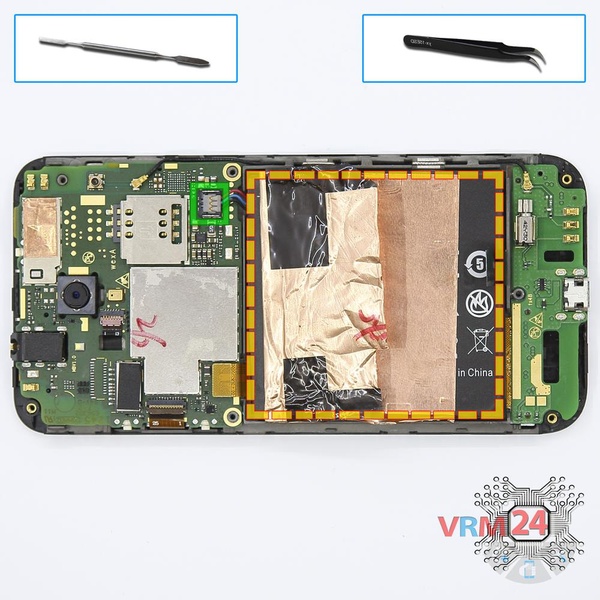

Paso 6. Retirar la batería
Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.
ℹ️️ El ZTE Grand Era V985, modelo U985 cuenta con una batería Li3720T42P3h585651 de 2000 mAh de capacidad (aka batería recargable).
⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.
Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.
⚠️️ En un lateral se encuentra el cable entre placas, así que ¡cuidado!
![Cómo desmontar ZTE Grand Era, Paso 7/1](/media/sorl-cache/df/8d/df8d4e55f1d5c93168e5ebf8a323d020.webp)
![Cómo desmontar ZTE Grand Era, Paso 7/2](/media/sorl-cache/fa/c5/fac58bc536b29a55e7e722f0ab08bf32.webp)
![Cómo desmontar ZTE Grand Era, Paso 7/3](/media/sorl-cache/a8/6e/a86e613cdd07face3d13a521e33c1e23.webp)
![Cómo desmontar ZTE Grand Era, Paso 7/4](/media/sorl-cache/d1/3c/d13c4d0548985ef73b5c3a5dafebe4e6.webp)

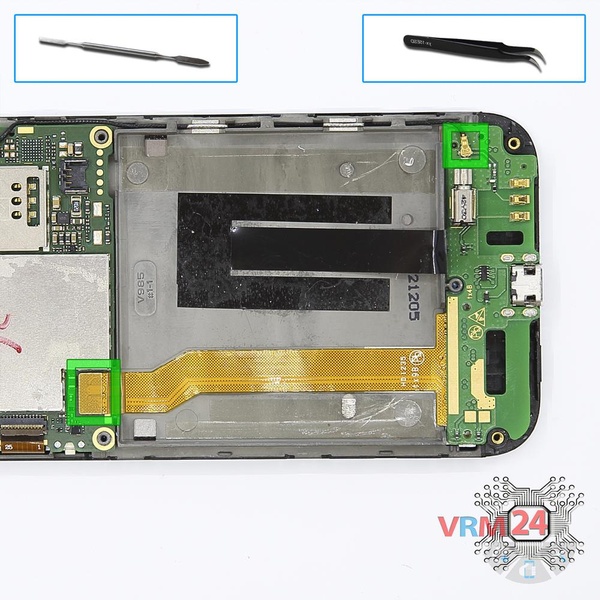

Paso 7. Retire la placa secundaria
Desconecte el conector del cable coaxial, cable entre placas.
Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.
ℹ️️ La subplaca contiene un puerto de carga (Micro-USB), micrófono, motor de vibración, contactos de resorte para el altavoz, cable entre placas y unidades de antena.
⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.
![Cómo desmontar ZTE Grand Era, Paso 8/1](/media/sorl-cache/73/19/731957b5dd2d016c933873a90188c5e4.webp)
![Cómo desmontar ZTE Grand Era, Paso 8/2](/media/sorl-cache/e4/49/e449ef4aea7562325c99b5eb17297056.webp)

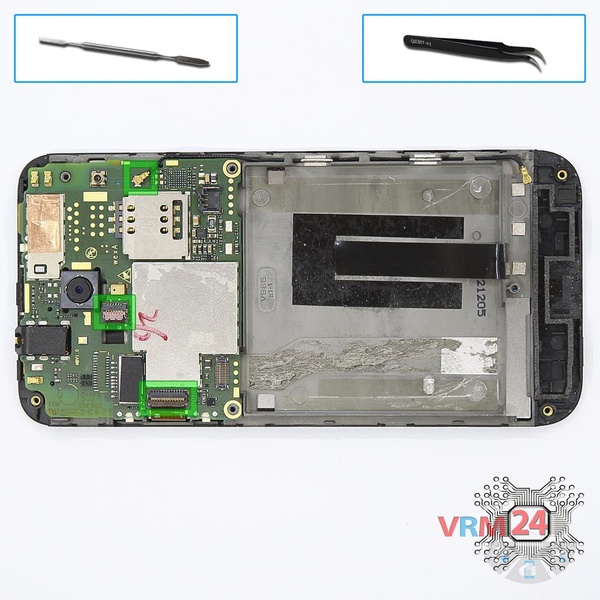

Paso 8. Desconecte los conectores
Haz palanca en el conector del cable de la pantalla, el cable de la pantalla táctil y el cable coaxial.
⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.
![Cómo desmontar ZTE Grand Era, Paso 9/1](/media/sorl-cache/39/40/3940a1975de5d0162b8ba5a174d9871f.webp)
![Cómo desmontar ZTE Grand Era, Paso 9/2](/media/sorl-cache/bd/b8/bdb8a3b5b39a910cd093a4602cc081a4.webp)

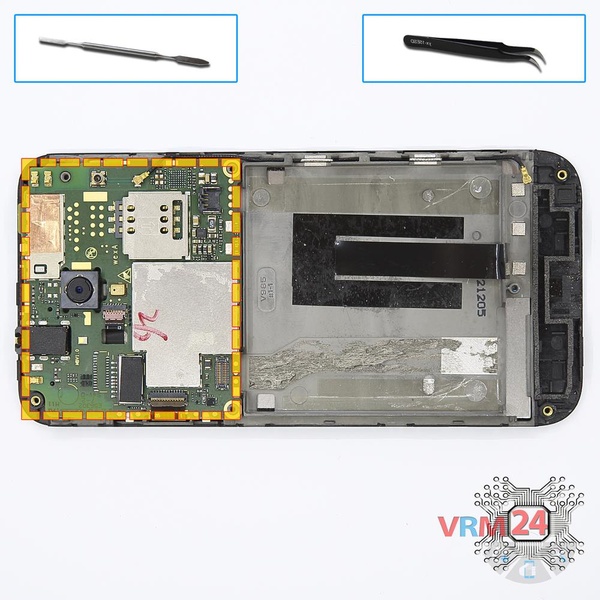

Paso 9. Retire la placa base
Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.
La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.
⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.
![Cómo desmontar ZTE Grand Era, Paso 10/1](/media/sorl-cache/8a/40/8a4048fce9ff53863a14ee253dcb372e.webp)
![Cómo desmontar ZTE Grand Era, Paso 10/2](/media/sorl-cache/c2/64/c2647d21ea819a50ee34518d628bf611.webp)
![Cómo desmontar ZTE Grand Era, Paso 10/3](/media/sorl-cache/0f/77/0f779795b803308255c54813b805d3a4.webp)

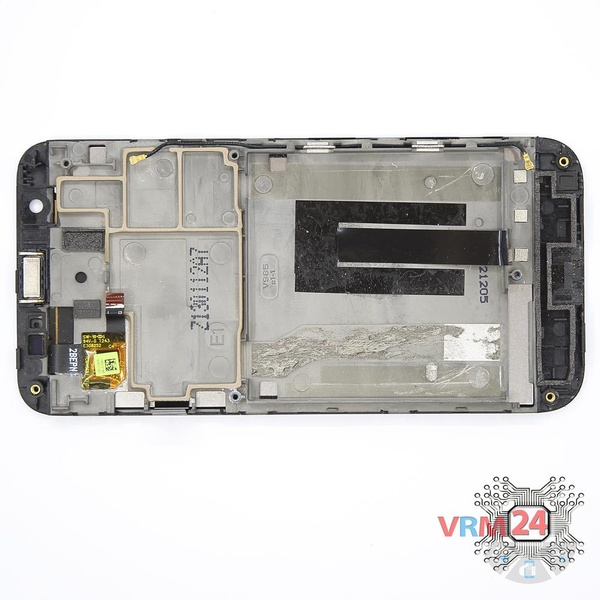

Paso 10. En el marco de la pantalla quedó
ℹ️️ En el marco de la pantalla quedó: el altavoz del auricular, el cable coaxial.
Instrucciones detalladas de desmontaje de ZTE Grand Era en el video, realizadas por nuestro centro de reparación y servicio móvil:
