Dificultad de desmontaje:
Duro

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil ZTE Nubia Z11 Mini S (ZTE Nubia Z11 Mini S NX549J) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 1/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 1/2

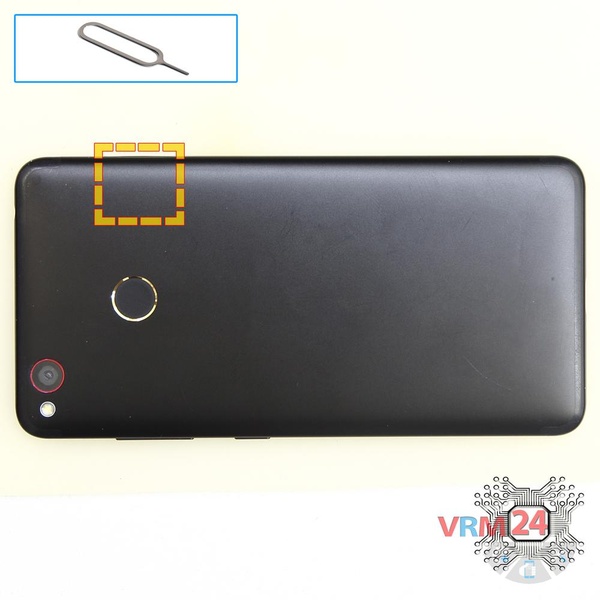

Paso 1. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 2/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 2/2

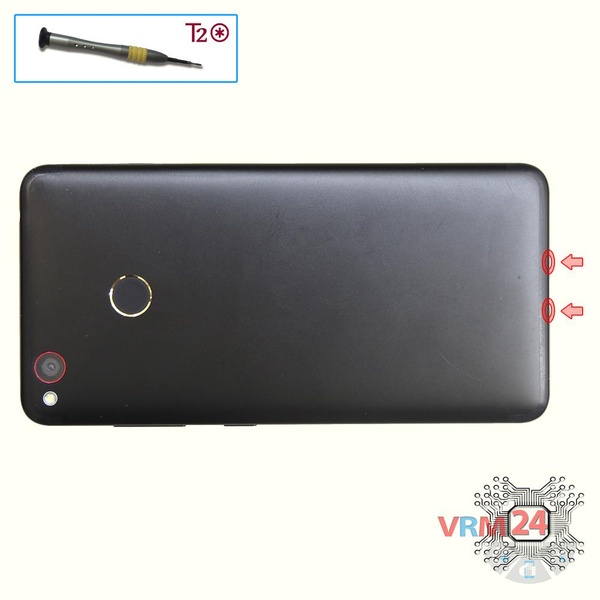

Paso 2. Desenrosque los tornillos

Usando un destornillador hexagonal T2, desatornille dos tornillos en el extremo del teléfono.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 3/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 3/2

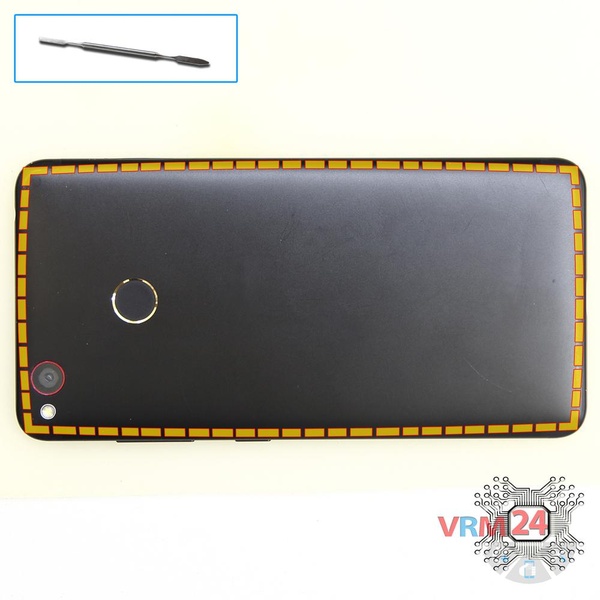

Paso 3. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️️ Presta atención al cable del sensor de huellas ubicado en el interior.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 4/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 4/2

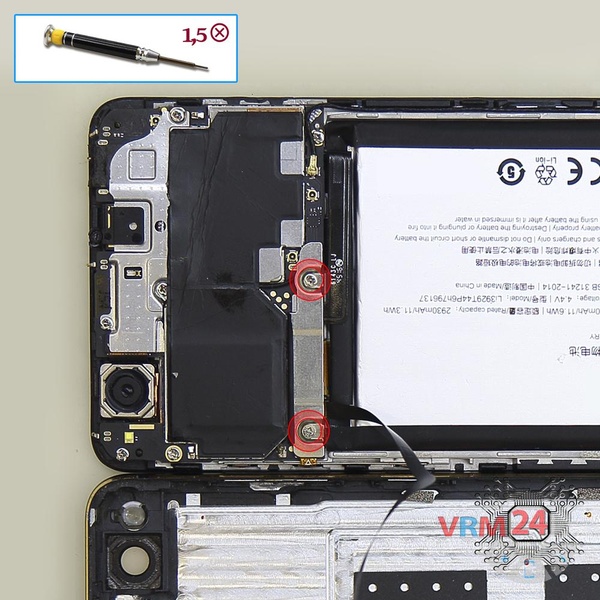

Paso 4. Desenrosque los tornillos

Utilizando un destornillador Phillips 1.5 mm PH #000, desenrosque dos tornillos y retire el soporte que sujeta los conectores.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 5/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 5/2 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 5/3

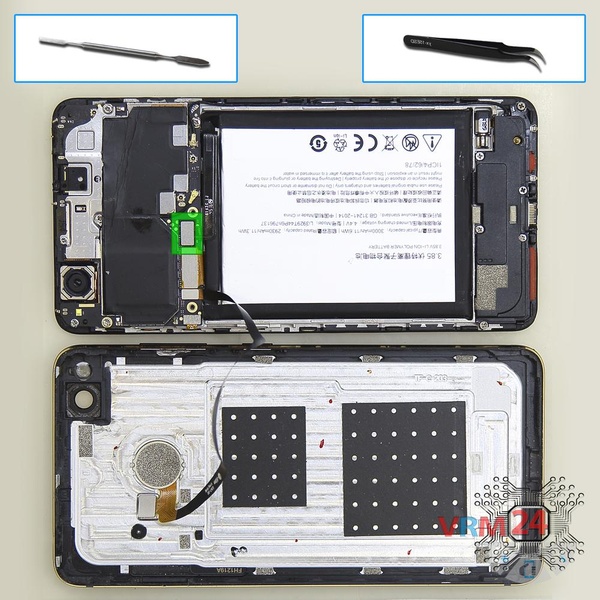

Paso 5. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo ZTE Nubia Z11 Mini S cuenta con una batería Li3929T44P6h796137 de 3000 mAh de capacidad (aka batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 6/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 6/2 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 6/3

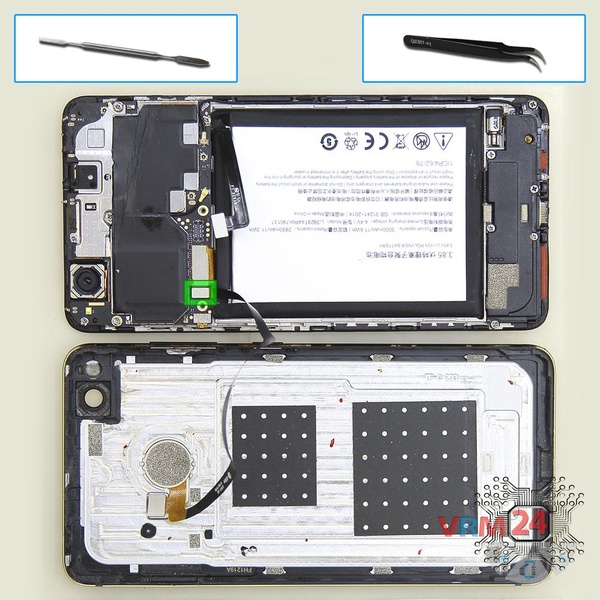

Paso 6. Desconecte el conector

Haz palanca en el conector del sensor de huellas dactilares y retira la tapa trasera.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 7/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 7/2

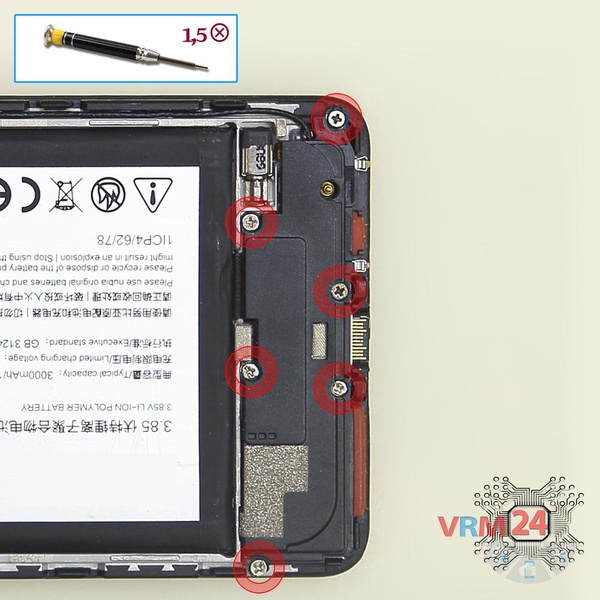

Paso 7. Desenrosque los tornillos

Utilizando un destornillador Phillips 1,5 mm PH #000, desenrosque seis tornillos.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 8/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 8/2

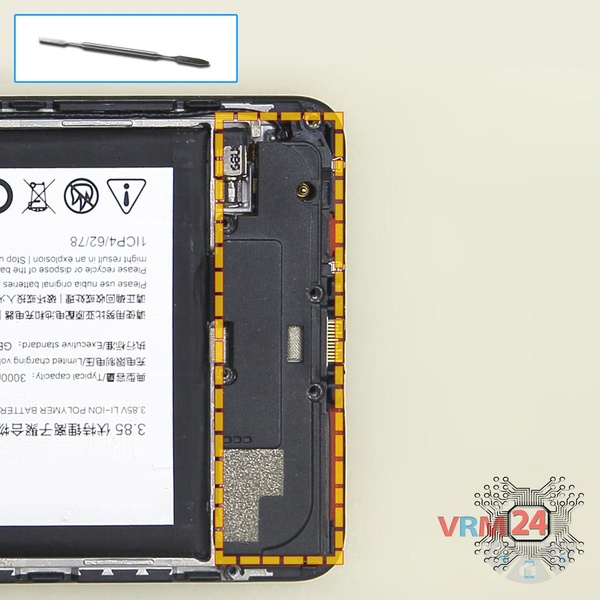

Paso 8. Retire el altavoz

Haz palanca sobre el borde y retira el ensamblaje del altavoz.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 9/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 9/2

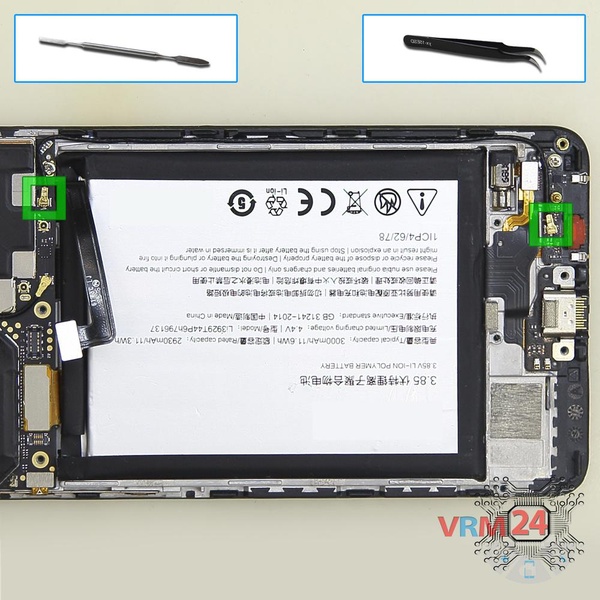

Paso 9. Retire el cable coaxial

Haz palanca en los conectores y retira el cable coaxial.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 10/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 10/2

Paso 10. Desenrosque los tornillos

Con un destornillador Phillips de 1,5 mm PH#000, desenrosque seis tornillos.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 11/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 11/2 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 11/3

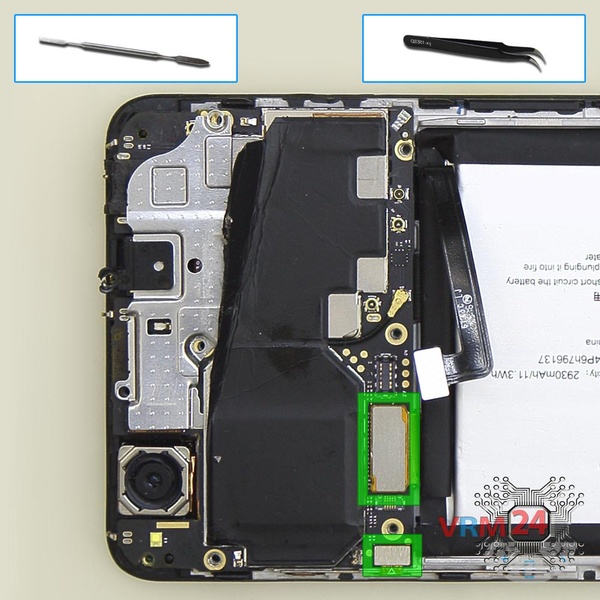

Paso 11. Desconecte los conectores

Haz palanca en el conector del cable de los botones laterales, cable del módulo de pantalla.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 12/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 12/2

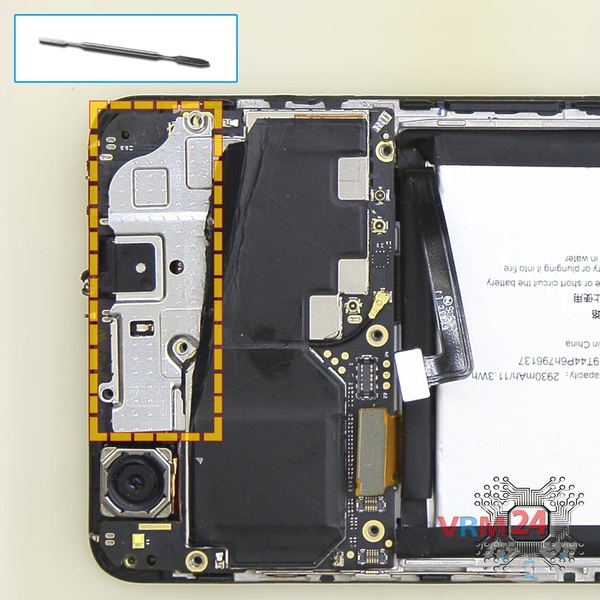

Paso 12. Abrir la tapa

Retire con cuidado la cubierta que sostiene las cámaras delantera y trasera, el conector para auriculares.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 13/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 13/2

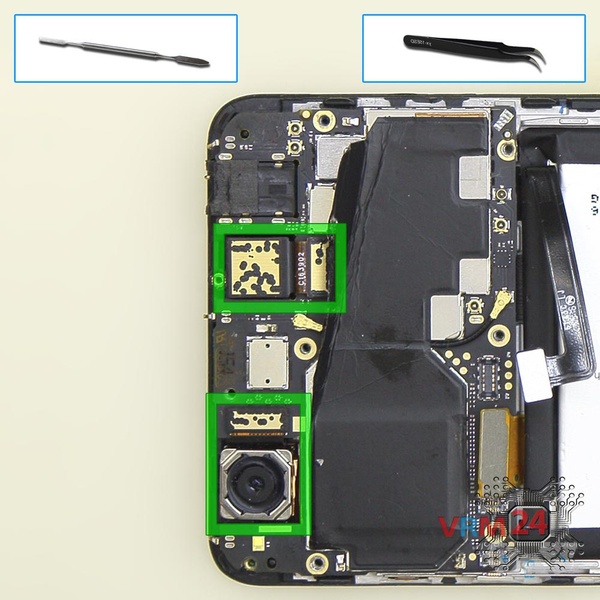

Paso 13. Retire las cámaras

Desconecte los conectores de la placa base y extraiga las cámaras trasera y delantera (selfie).


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 14/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 14/2 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 14/3 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 14/4

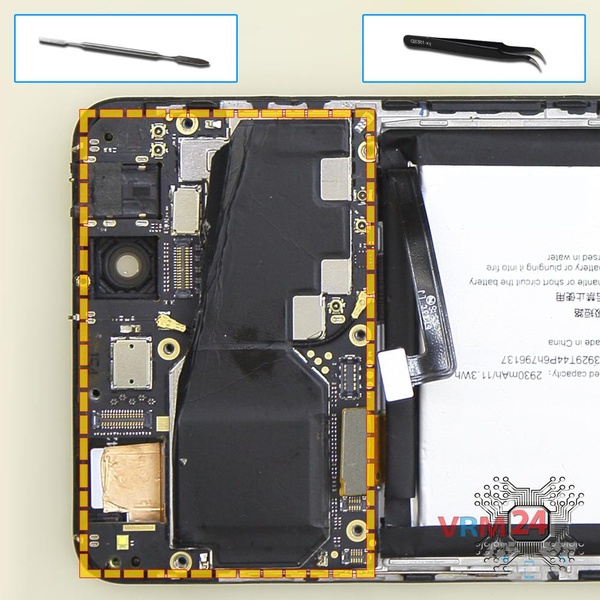

Paso 14. Retire la placa base

Dale la vuelta a la placa base, desconecta el conector desde el interior y retira la placa base.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 15/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 15/2

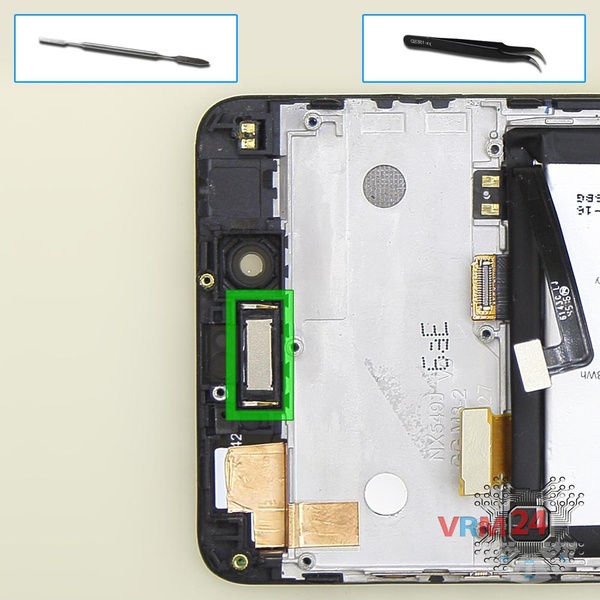

Paso 15. Retire el altavoz del auricular

Haz palanca en la parte inferior y retira el auricular (altavoz).

⚠️️ ¡Cuidado! Si lo hace palanca en el medio, el altavoz del auricular puede partirse por la mitad.


Cómo desmontar ZTE Nubia Z11 Mini S, Paso 16/1 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 16/2 Cómo desmontar ZTE Nubia Z11 Mini S, Paso 16/3

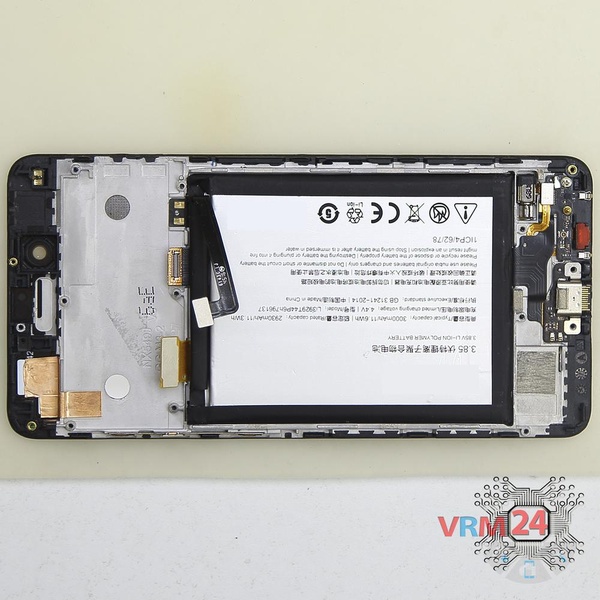

Paso 16. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedó: la batería, el motor de vibración, una pequeña placa con micrófono y puerto de carga.

Instrucciones detalladas de desmontaje de ZTE Nubia Z11 Mini S en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma 8 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos ZTE Nubia Z11 Mini S — ZTE Nubia Z11 Mini S NX549J lanzado para los mercados en diferentes países.
