Démontage/Réparation de l'appareil mobile Asus ROG Phone ZS600KL (Asus ROG Phone ZS600KL (Republic of gamers)) avec la description de chaque étape et l'ensemble d'outils requis.

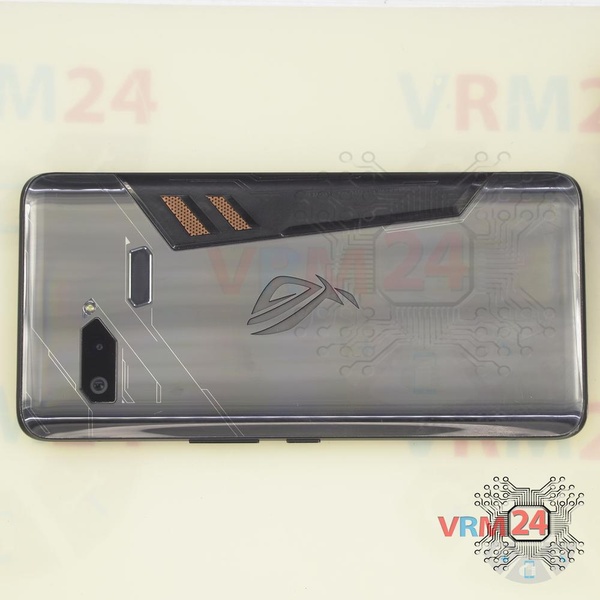

⚠ Avant le démontage, n'oubliez pas d'éteindre votre téléphone.

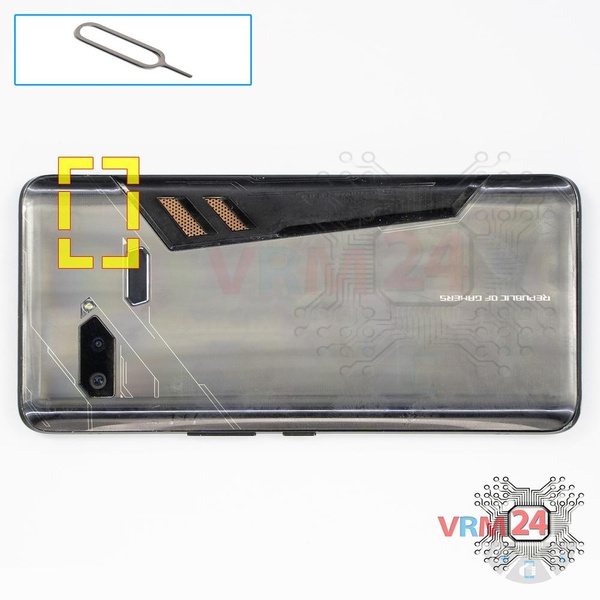

À l'aide de l'outil d'éjection (aussi appelé Aiguille) ou d'un Trombone, ouvrez le tiroir SIM et carte mémoire (Micro SD) et retirez-le.

⚠ Faites attention ! L'outil doit être inséré dans un trou spécial sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

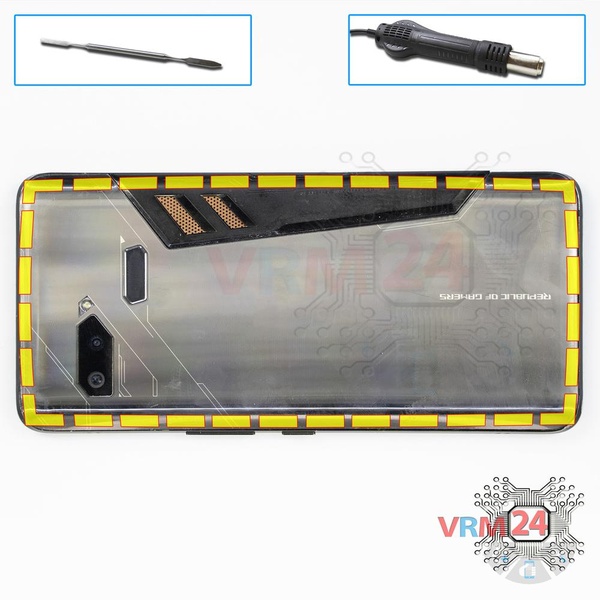

Nous vous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C  / 125° F.

Utilisez un film plastique fin ou un pick pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ni de force pour la séparation, cela pourrait endommager les éléments à l'intérieur.

Ne laissez pas le liquide pénétrer à l'intérieur du smartphone.

Le processus est visible intégralement dans notre vidéo ainsi qu'en détail, à la fin des instructions.

⚠ Faites attention au câble du capteur d'empreintes digitales collé à la coque arrière depuis l'intérieur.

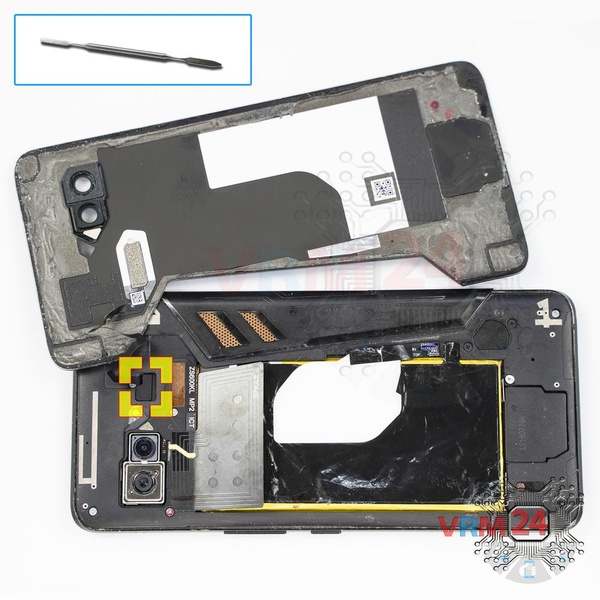

Retirez le support cachant le connecteur du capteur d'empreintes digitales.

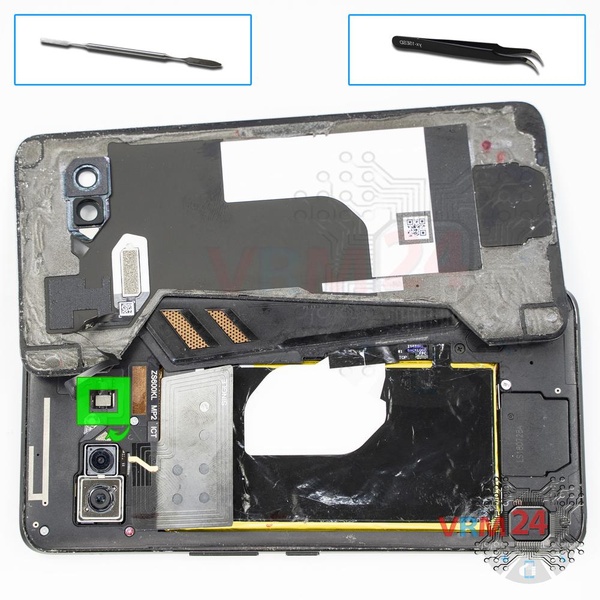

Débranchez le connecteur du capteur d'empreintes digitales.

⚠ Faites attention en retirant les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

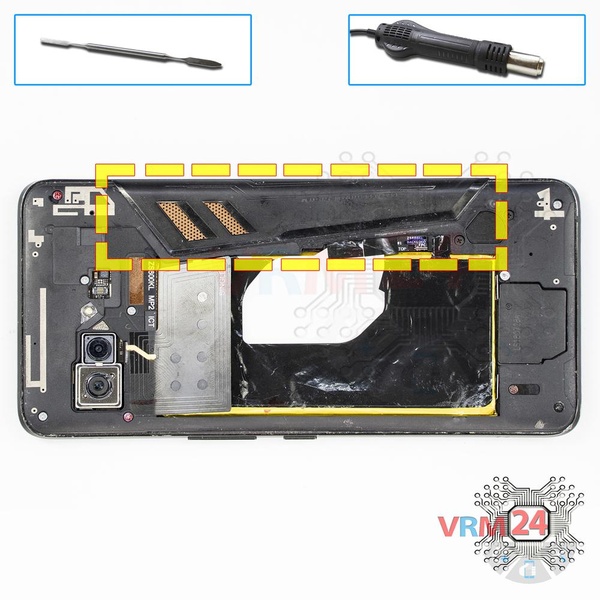

Nous vous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent très difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ni de force pour la séparation, cela pourrait endommager les éléments à l'intérieur.

Ne laissez pas le liquide pénétrer à l'intérieur du smartphone.

Le processus est visible intégralement dans notre vidéo, ainsi qu'en détail, à la fin des instructions.

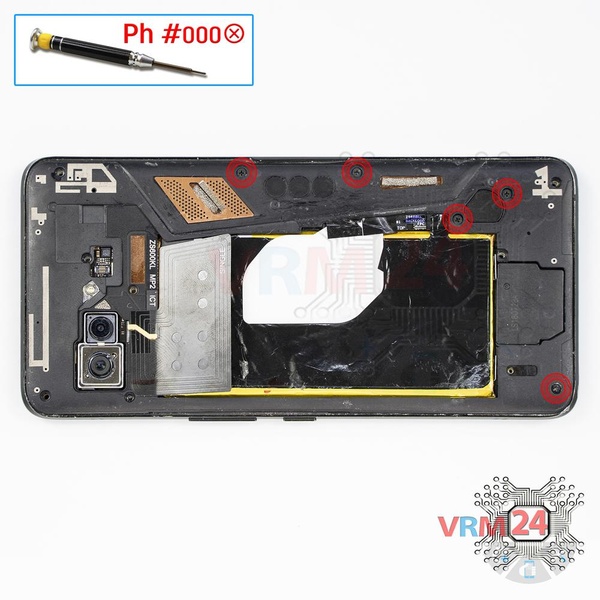

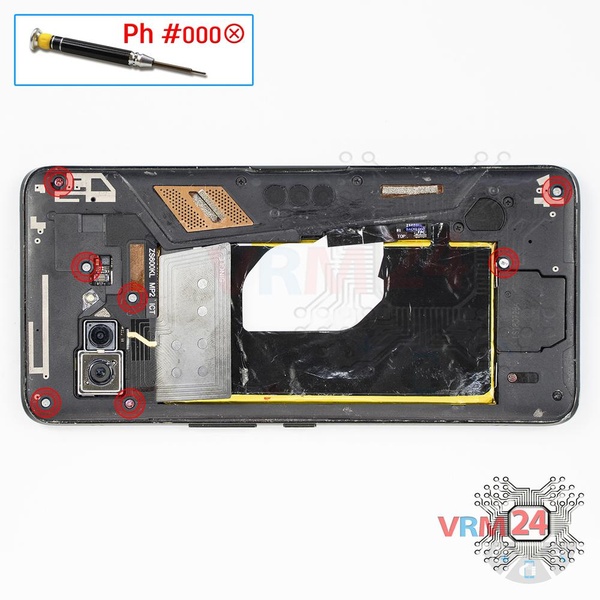

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 7 vis.

⚠ Essayez de contrôler et d'effectuer toutes les actions avec précaution pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

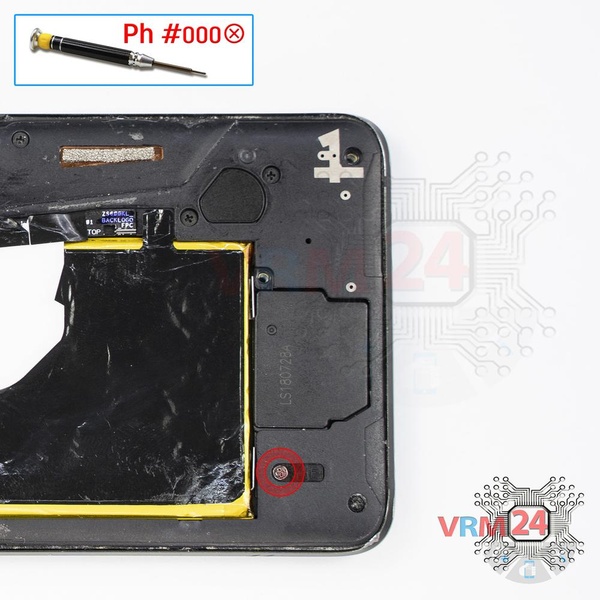

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez une vis courte.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 5 grandes vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

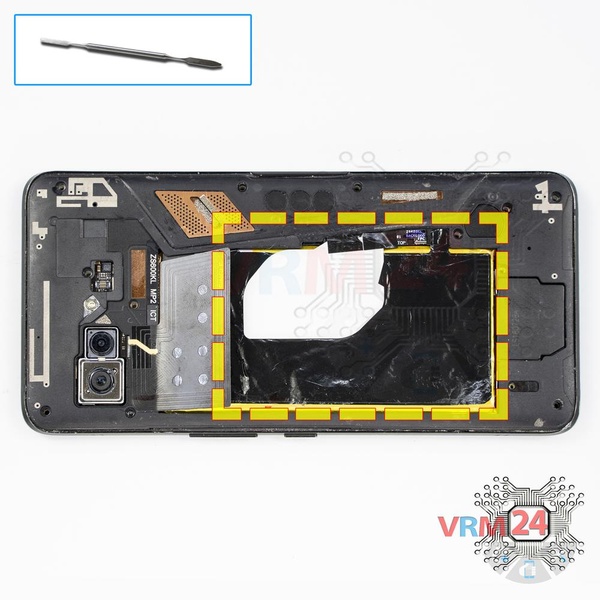

Décollez le film protecteur.

⚠ Faites attention au câble LED. Il adhère au film.

Décollez le câble LED collé.

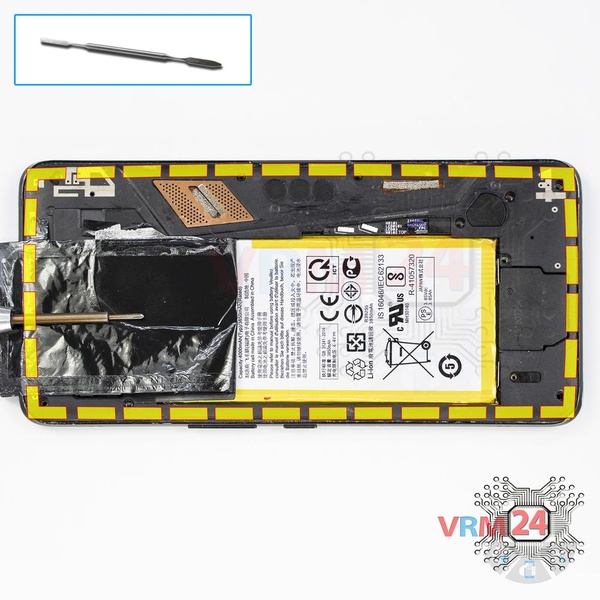

À l'aide d'un spudger ou d'un médiator en plastique, détachez délicatement les clips du cache central sur tout le pourtour, puis retirez-le. N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Faites attention en ouvrant le cache du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Repérez à l'avance sur l'image l'emplacement des câbles’ inter-cartes, de l'écran tactile, de l'affichage et des boutons (le cas échéant) sous le cache afin de ne pas les endommager accidentellement.

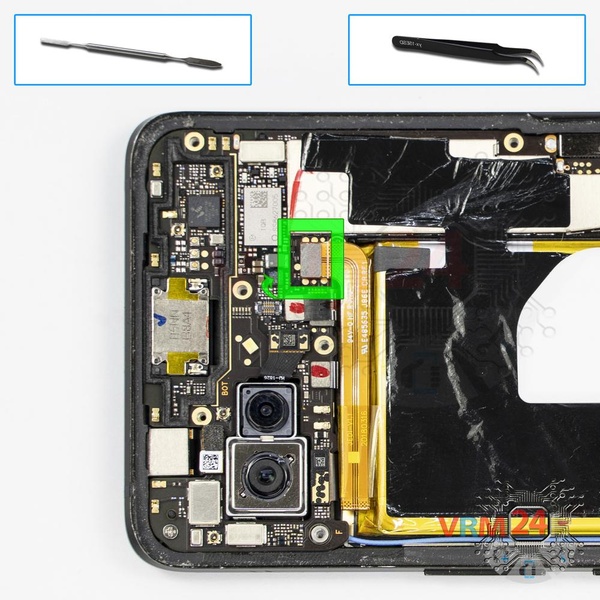

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Asus ROG Phone ZS600KL possède une batterie C11P1801 d'une capacité de 3850 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits pendant le démontage. De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable, ou faites-le avec précaution.

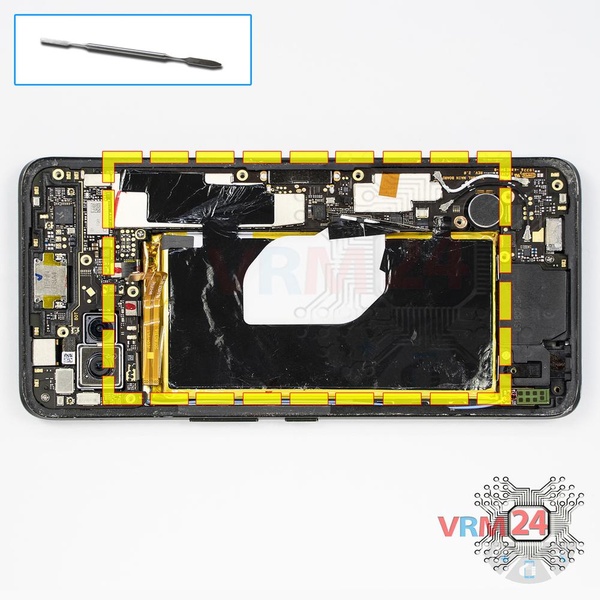

Décollez le film protecteur.

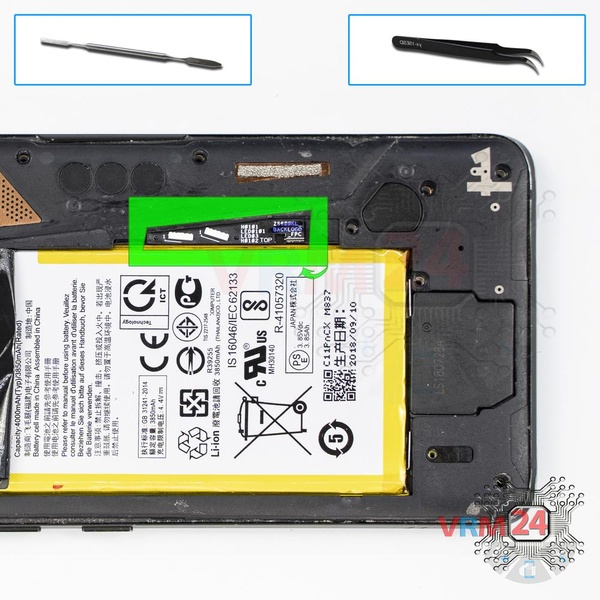

Débranchez le connecteur et retirez le câble LED.

⚠ Ne tirez pas sur le câble et ne le faites pas levier avec un outil tranchant, les connecteurs sont assez fragiles et cassent facilement, ou le câble se détache de son extrémité (cosse).

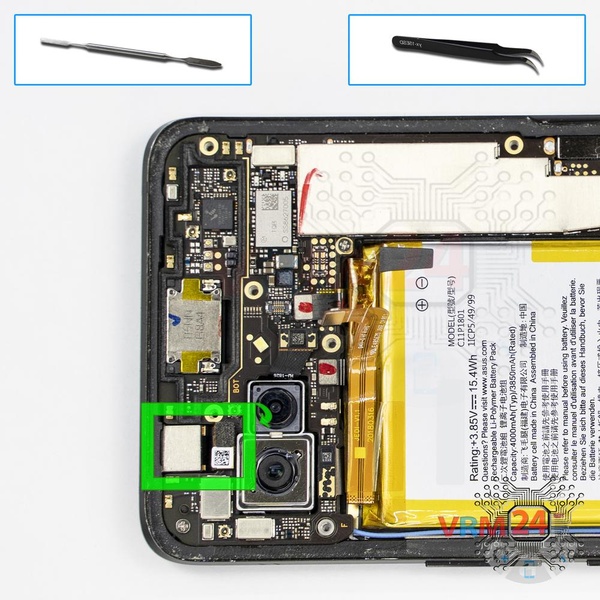

Faites levier sur le connecteur et retirez la caméra frontale (selfie).

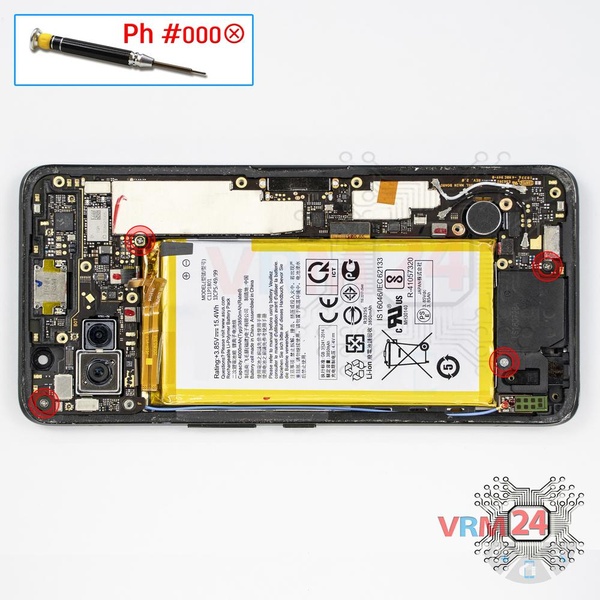

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 4 vis.

ℹ️ Veillez à noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

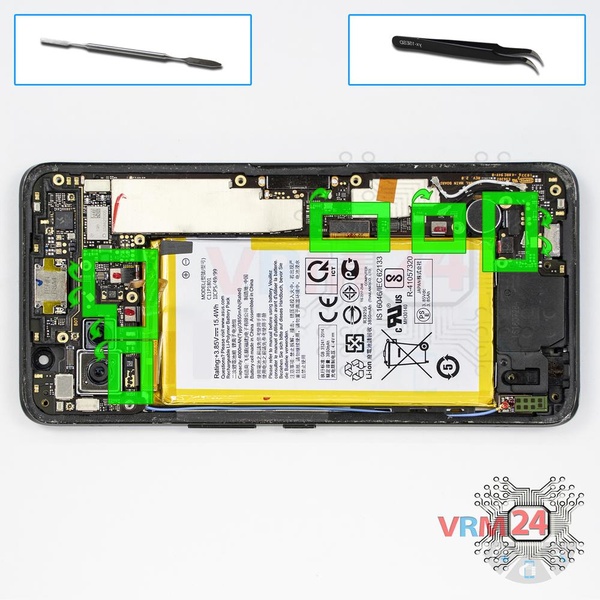

Faites levier sur les connecteurs.

⚠ Faites attention en retirant les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

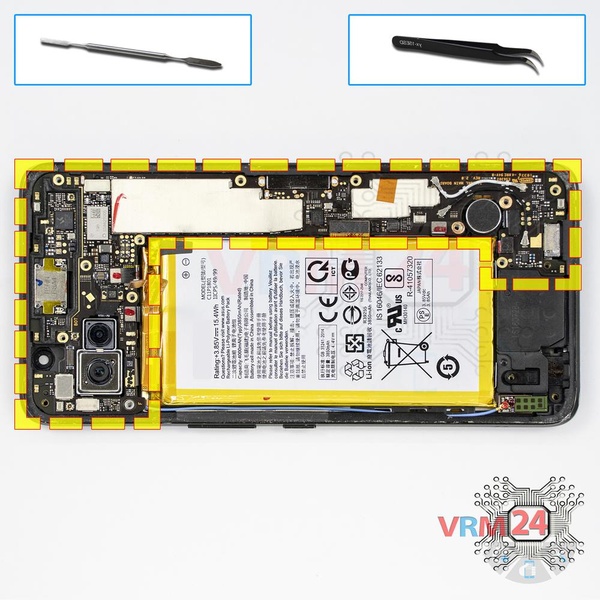

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

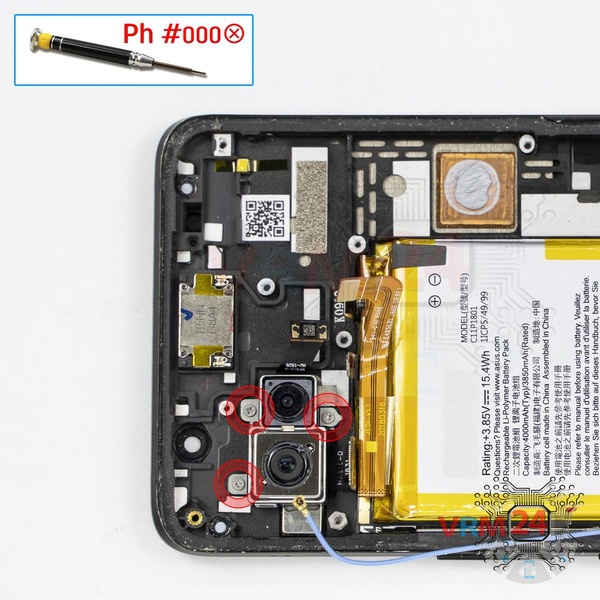

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 3 vis fixant les caméras.

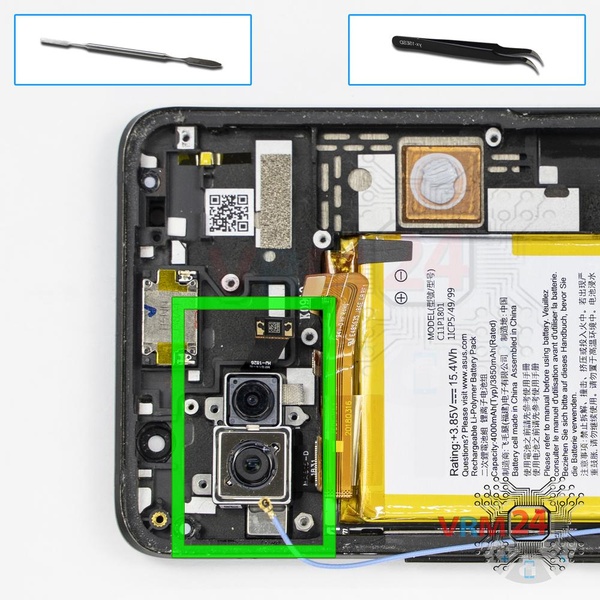

Débranchez les connecteurs et retirez l'ensemble des deux caméras arrière.

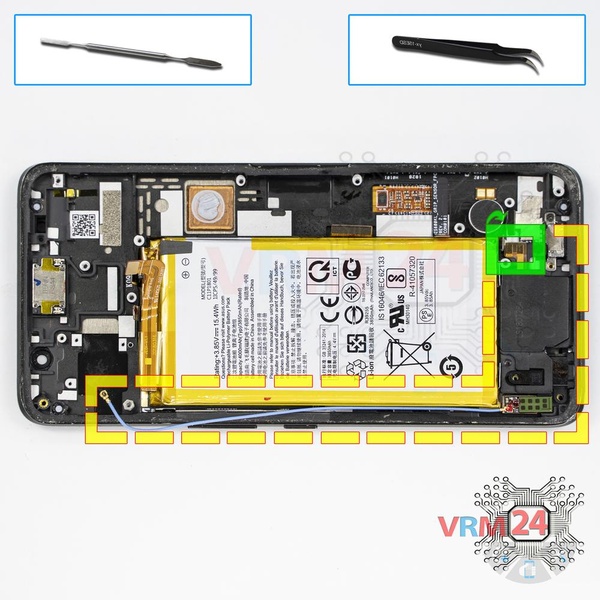

Retirez l'ensemble haut-parleur avec les antennes et le câble coaxial.

⚠ Il est important, lors du remontage, de vérifier que les contacts à ressort de la carte et les pastilles de contact du cache correspondent et se touchent. Sinon, il peut y avoir une perte de signal ou un signal très faible.

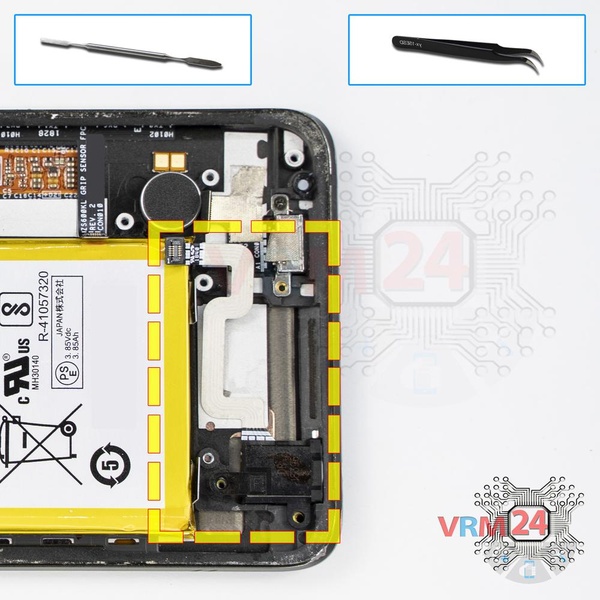

Déconnectez le connecteur et retirez la prise jack casque.

⚠La prise jack casque est connectée à la carte fille.

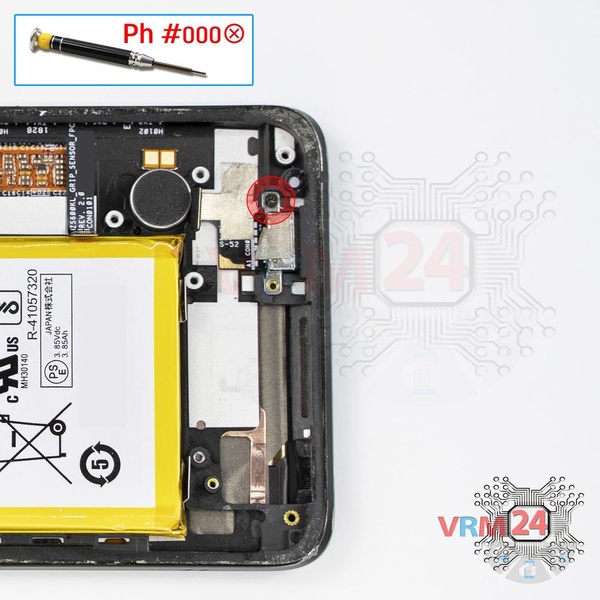

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis.

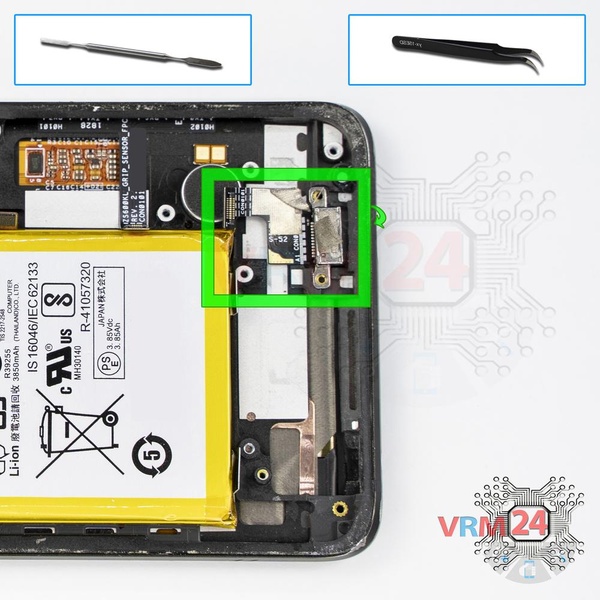

Retirez le port de chargement.

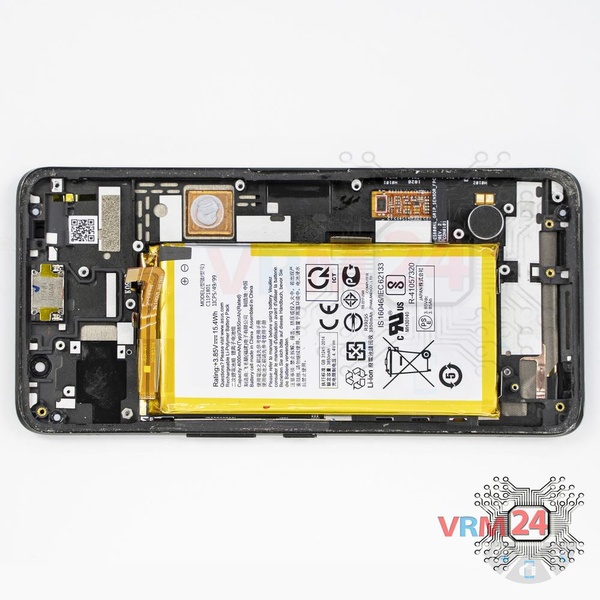

ℹ️ Dans le boîtier, il reste : le haut-parleur d'écoute, la batterie et le moteur de vibration.
