Outils recommandés
Tournevis Torx T5
Outil d'ouverture / Spudger
Pincettes

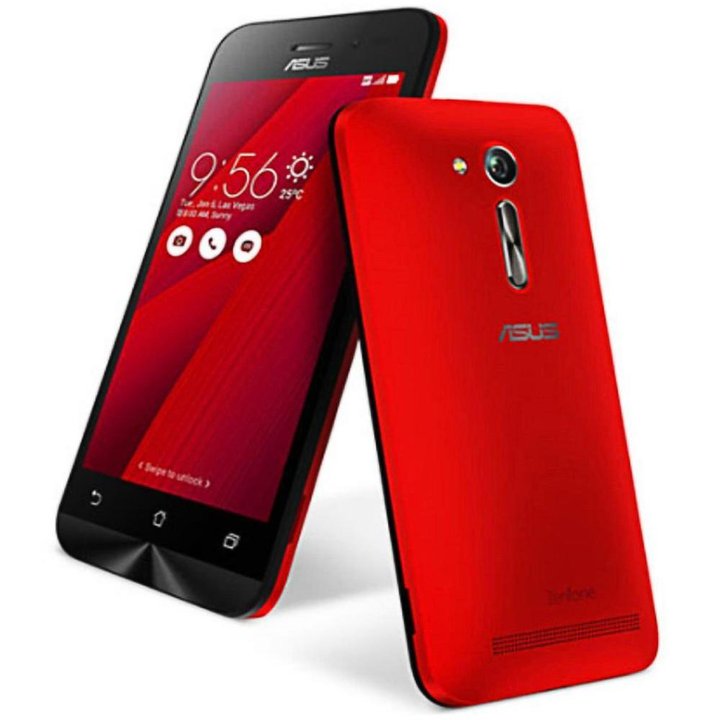

Démontage/Réparation de l'appareil mobile Asus ZenFone Go ZB452KG (Asus ZenFone Go) avec la description de chaque étape et l'ensemble d'outils requis.
4227
Vues
0
J'aime
—
Partager
10
Questions
Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.
Étape 3.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez 7 vis dans le cadre du téléphone.
Étape 4.
Retirez la batterie
Soulevez et retirez la batterie.
Étape 5.
Retirez le haut-parleur
Faites levier et retirez le haut-parleur (buzzer) dans le châssis.
Étape 6.
Déconnectez les connecteurs
Déconnectez les connecteurs de la carte mère inférieure.
Étape 7.
Retirez la carte fille
Retirez la carte mère inférieure.
Étape 8.
Retirez la petite carte
Débranchez le connecteur sur la carte mère et retirez la carte avec les boutons de volume.
⚠ Avertissement !
Le connecteur se trouve à l'intérieur.
Étape 9.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.
Étape 10.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 11.
Retirez la carte mère
Retournez la carte mère, débranchez le connecteur du câble coaxial de l'intérieur et retirez la carte mère.
Étape 12.
Retirez le haut-parleur d'écoute
Faites levier et retirez le haut-parleur d'écoute.
Étape 13.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
