Outils recommandés
Tournevis Torx Т2
Tournevis Torx T6
Outil d'ouverture / Spudger
Pincettes
Démontage/Réparation de l'appareil mobile BlackBerry Z10 (BlackBerry Z10) avec la description de chaque étape et l'ensemble d'outils requis.
4834
Vues
1
J'aime
—
Partager
3
Questions

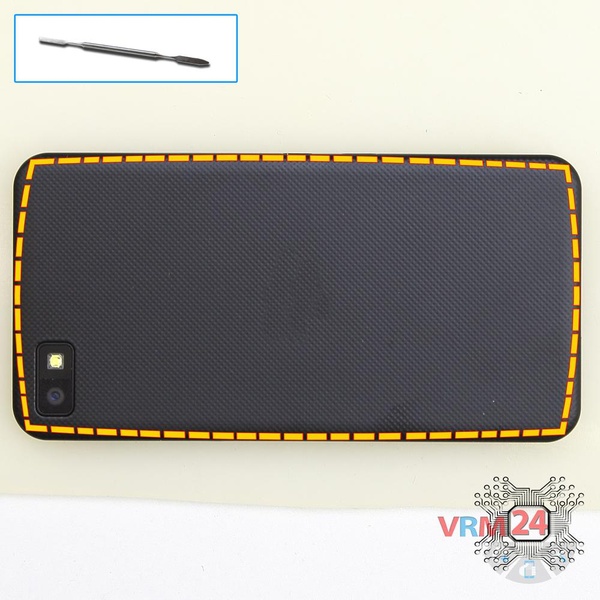

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

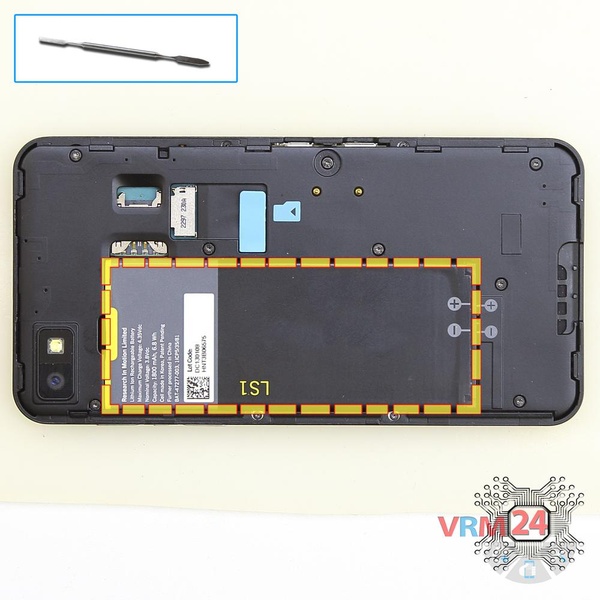

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

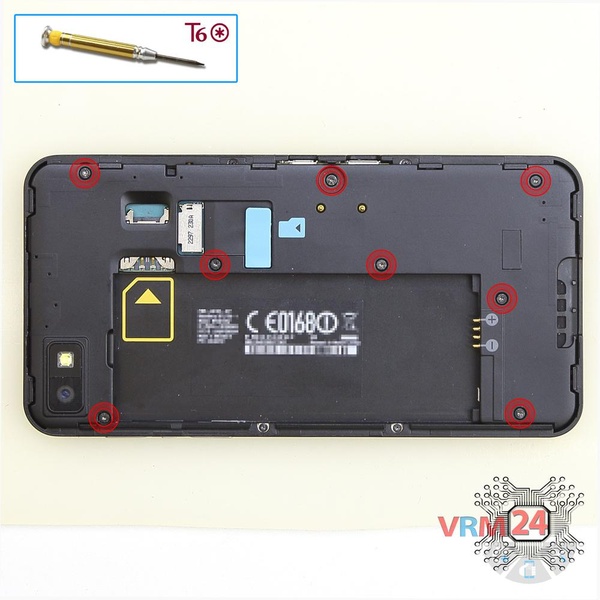

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (hexagonal T6), dévissez 8 boulons dans le cadre du téléphone.

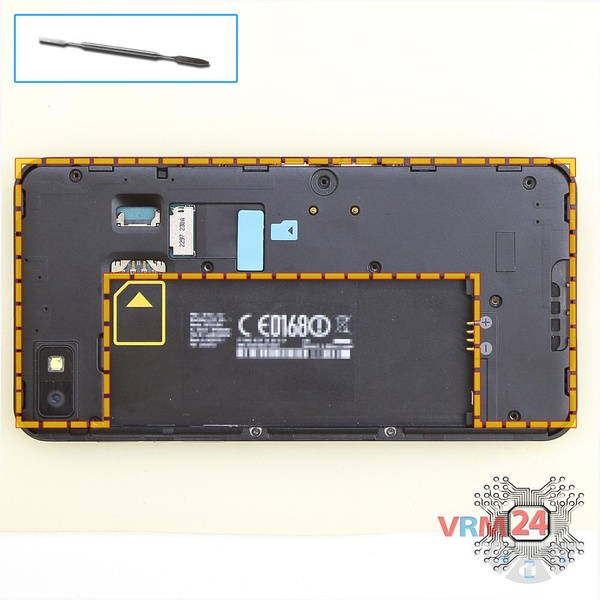

Étape 4.
Ouvrez le châssis intermédiaire
Soulevez et retirez le couvercle intermédiaire.

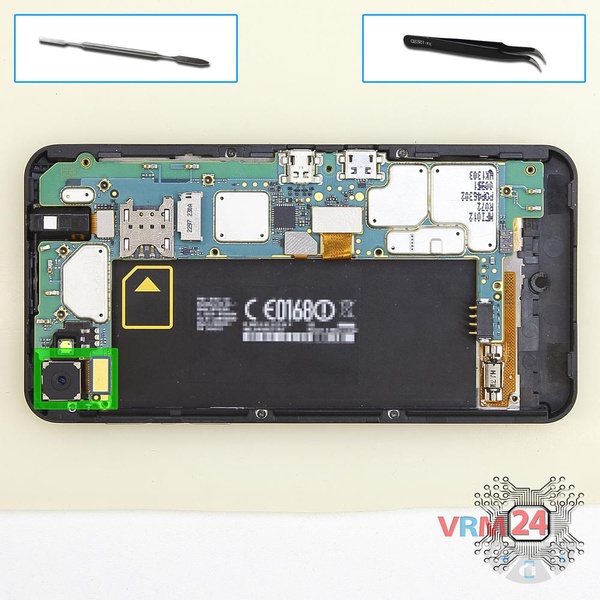

Étape 5.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

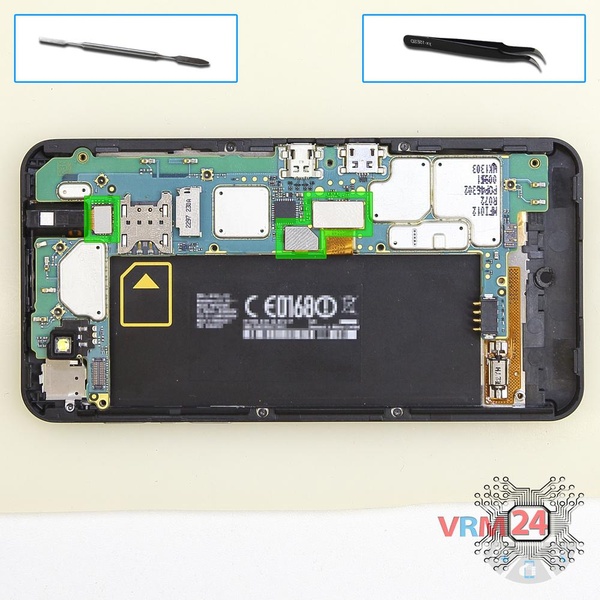

Étape 6.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

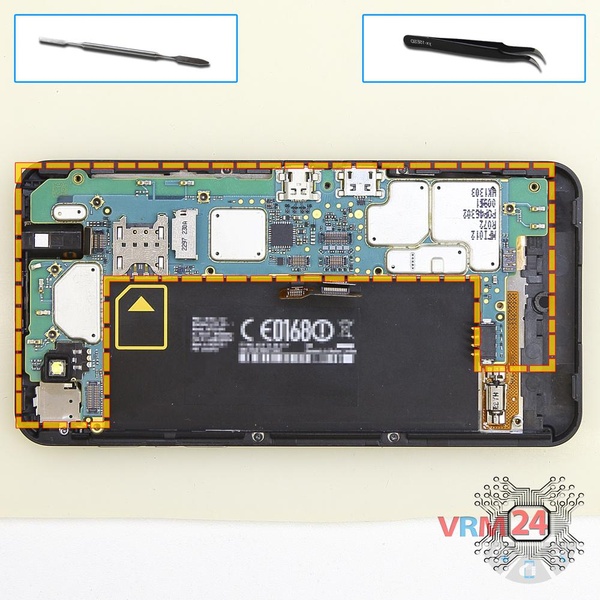

Étape 7.
Retirez la carte mère
Retirez la carte mère.

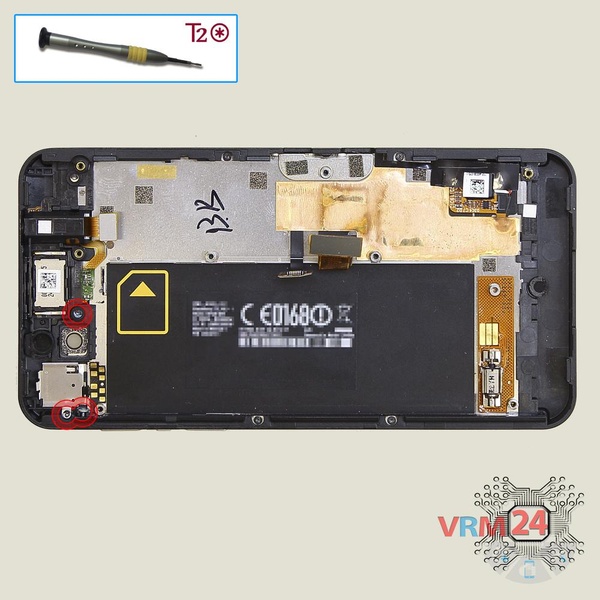

Étape 8.
Dévissez les vis
À l'aide d'un tournevis (hex T2), dévissez les 3 boulons dans le cadre de l'écran

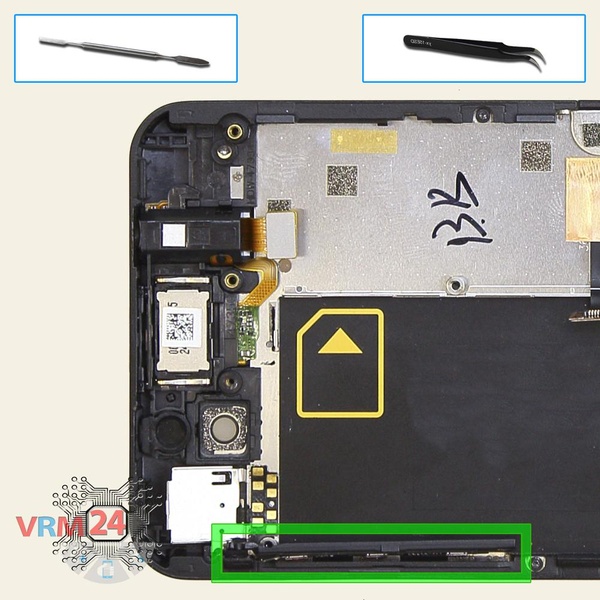

Étape 9.
Retirez le câble
Retirez la nappe souple des boutons de volume et d'alimentation.

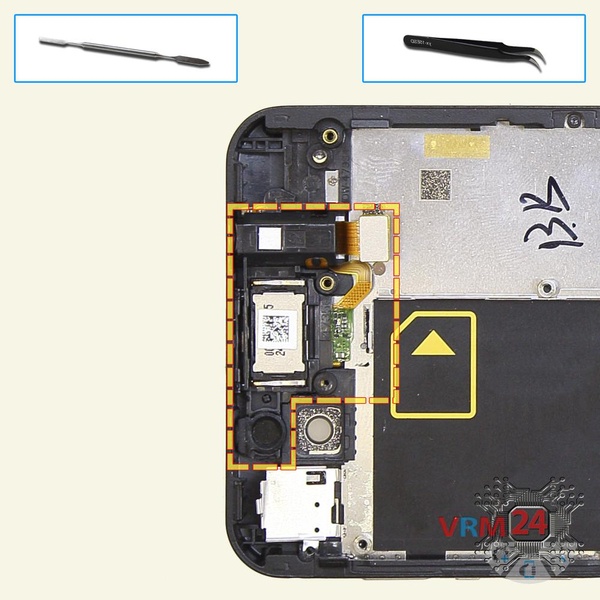

Étape 10.
Retirez le câble
Retirez la nappe souple avec la prise jack/casque et le haut-parleur d'écoute.

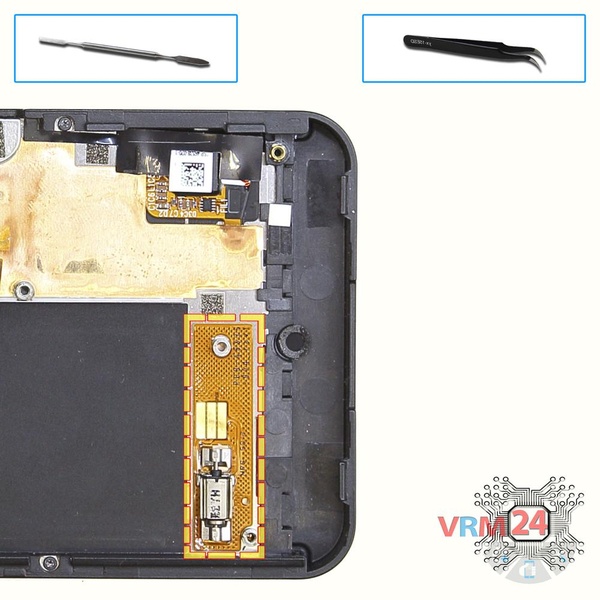

Étape 11.
Retirez la petite carte
Retirez la carte mère avec le moteur vibreur.

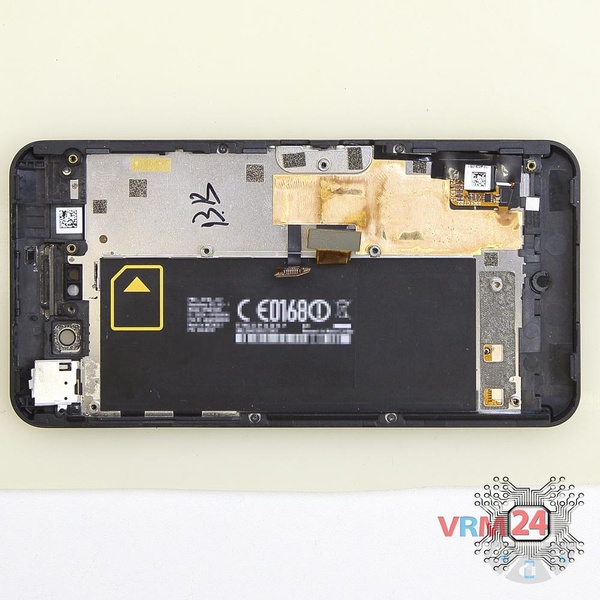

Étape 12.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
