Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

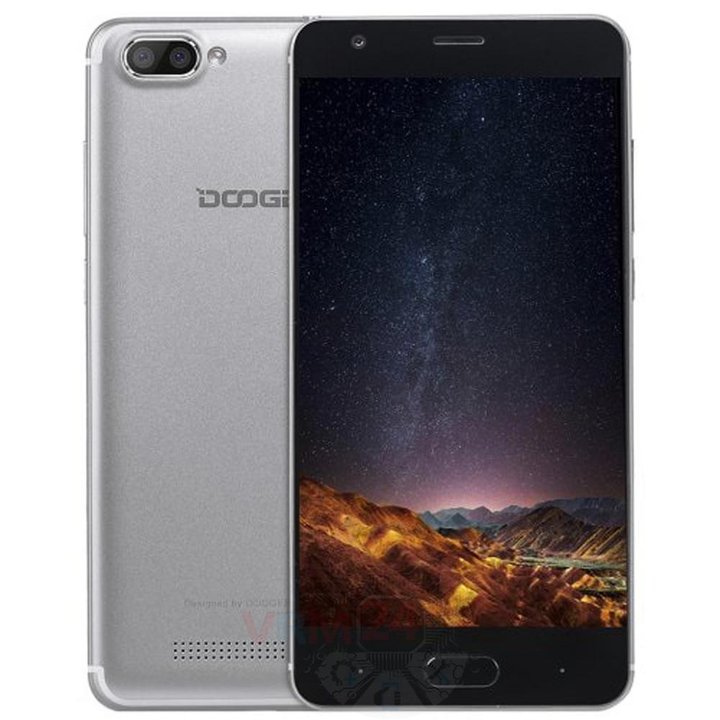

Démontage/Réparation de l'appareil mobile Doogee X20 (Doogee X20) avec la description de chaque étape et l'ensemble d'outils requis.
5350
Vues
1
J'aime
—
Partager
3
Questions

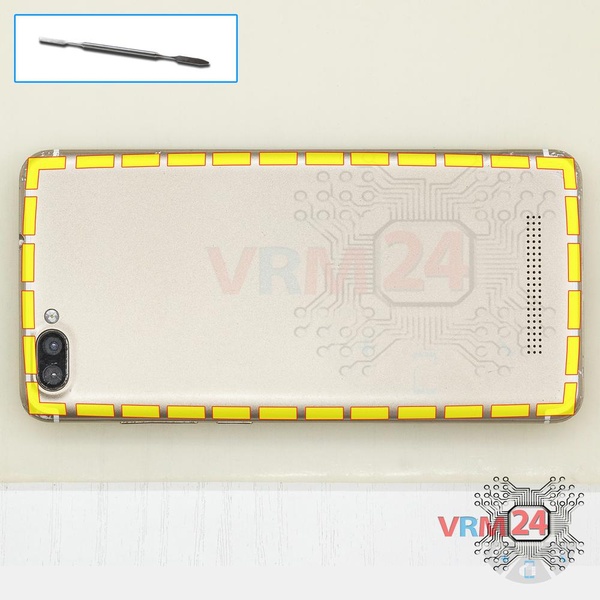

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

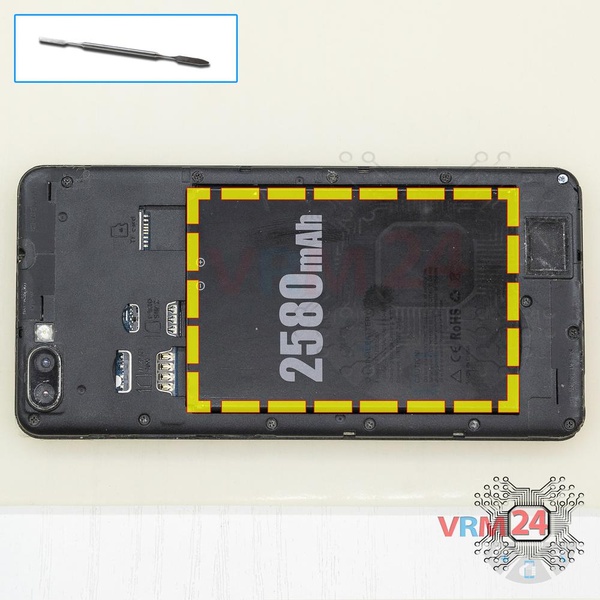

Étape 2.
Retirez la batterie
Retirez la batterie. Le modèle de batterie du Doogee X20 est BAT17582580.

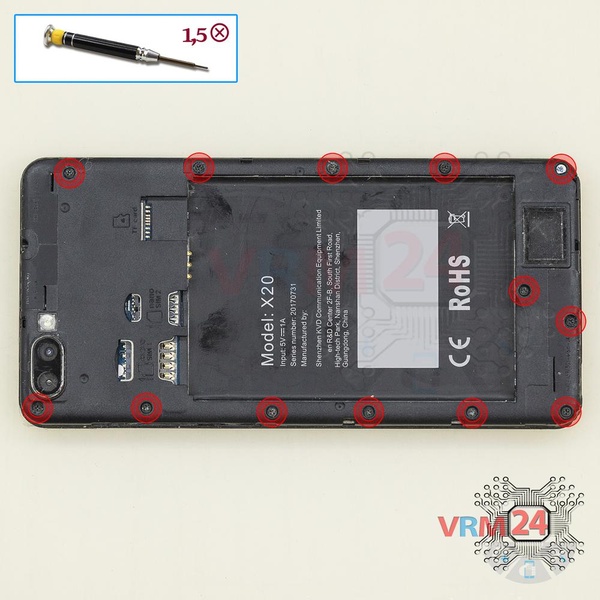

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 13 vis.

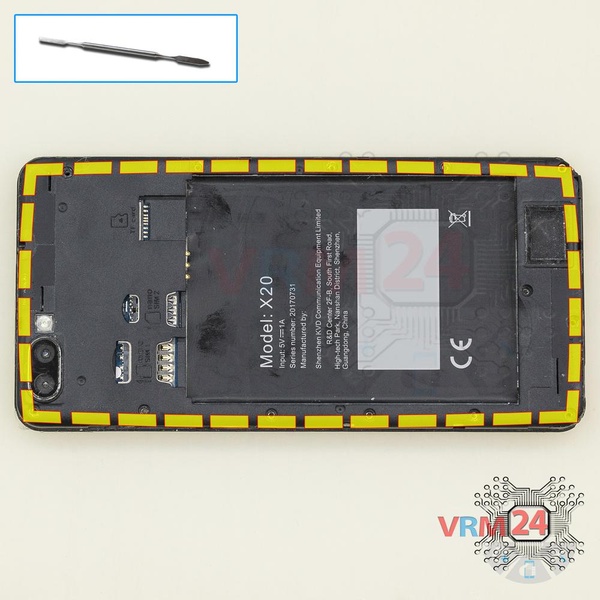

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

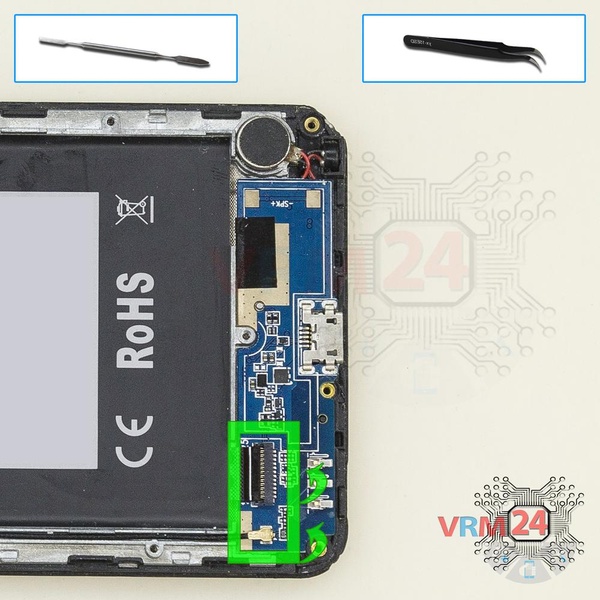

Étape 5.
Déconnectez les connecteurs
Déconnectez les connecteurs sur la carte fille.

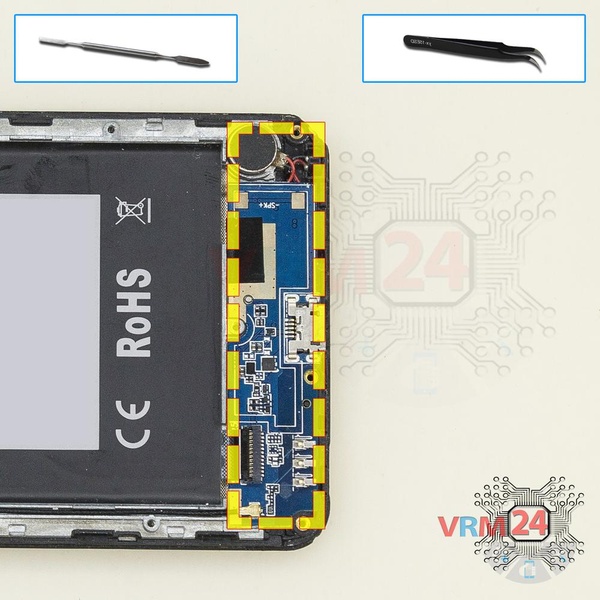

Étape 6.
Retirez la carte fille
Retirez la carte fille, également appelée carte secondaire.

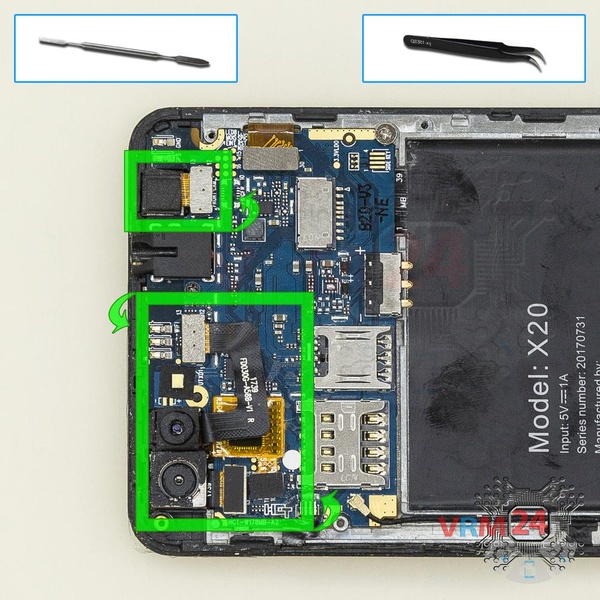

Étape 7.
Retirez les caméras
Déconnectez le connecteur sur la carte mère et retirez les deux caméras arrière et la caméra avant (selfie).

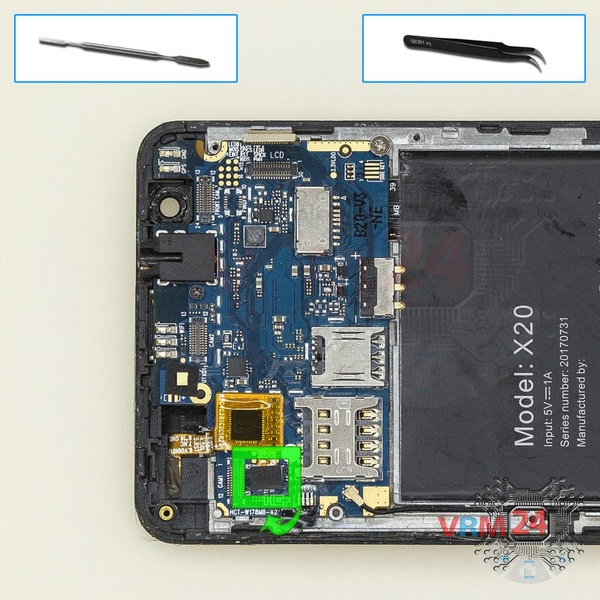

Étape 8.
Déconnectez le connecteur
Débranchez le connecteur sur la carte mère.

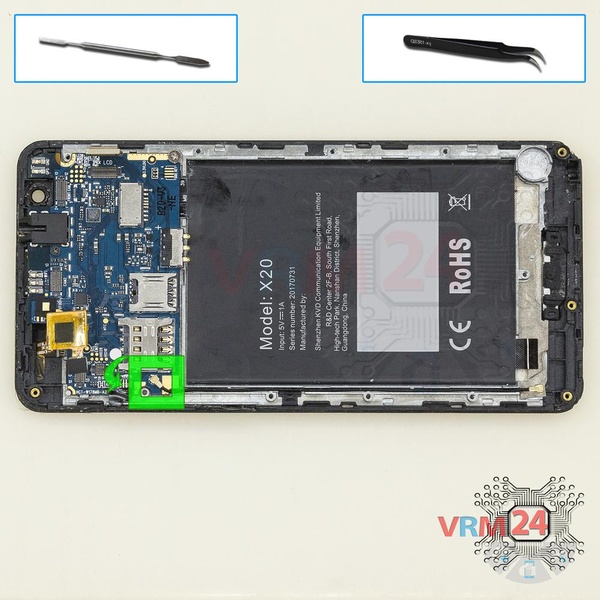

Étape 9.
Retirez le câble coaxial
Faites levier sur le connecteur et retirez le câble coaxial.

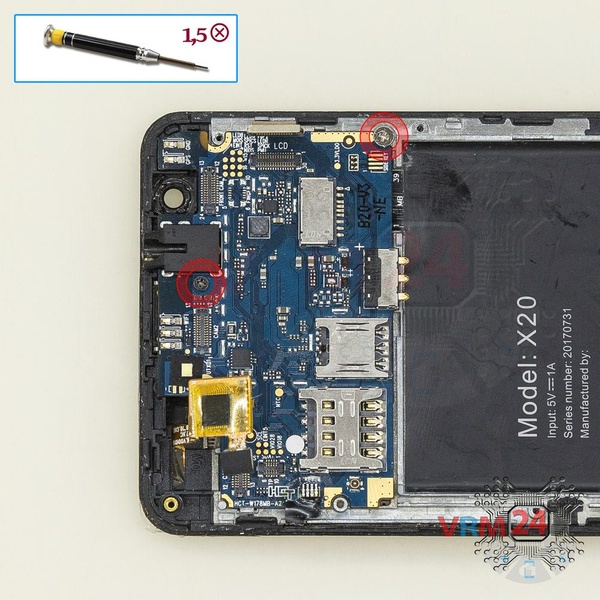

Étape 10.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis dans la carte mère.

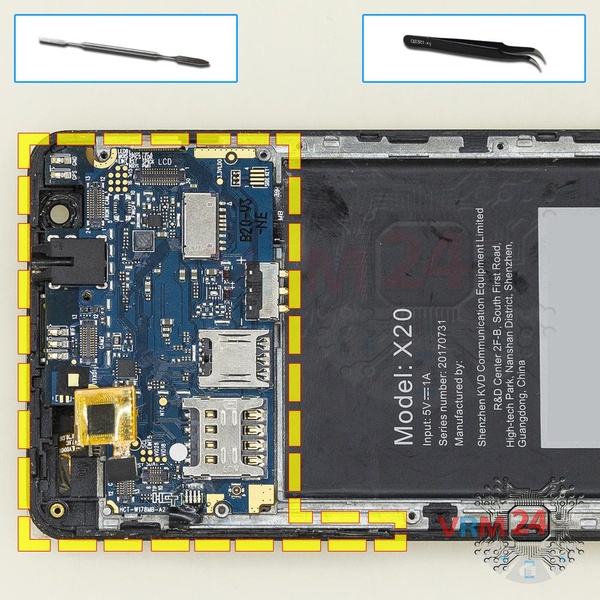

Étape 11.
Retournez le PCB
Retournez la carte mère.

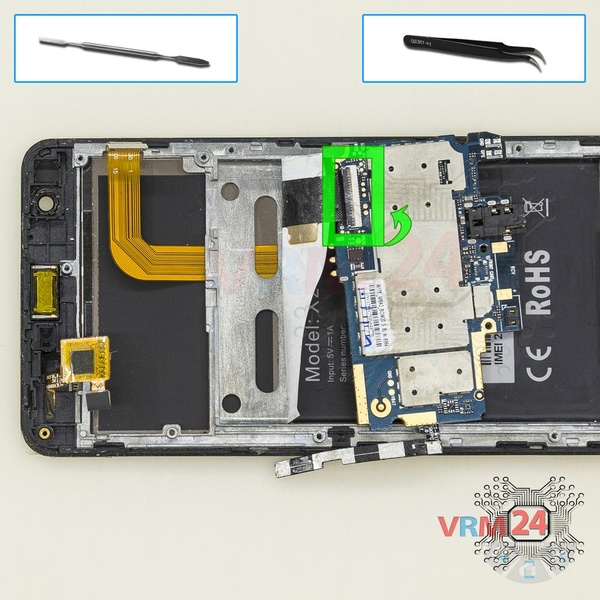

Étape 12.
Retirez la carte mère
Débranchez le connecteur et retirez la carte mère.

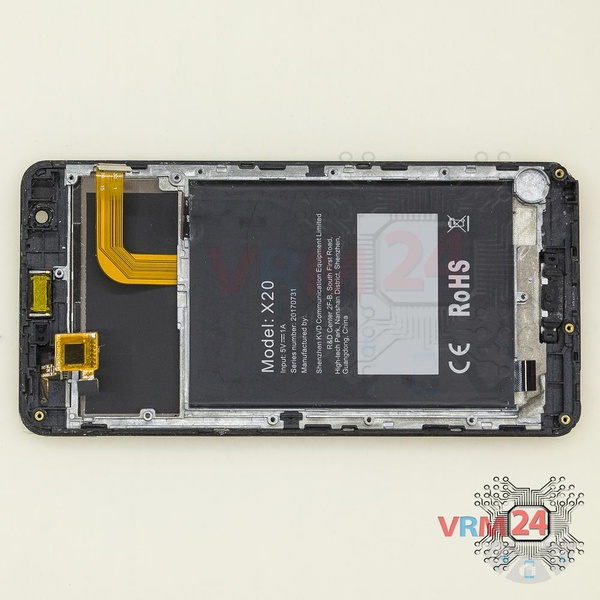

Étape 13.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
