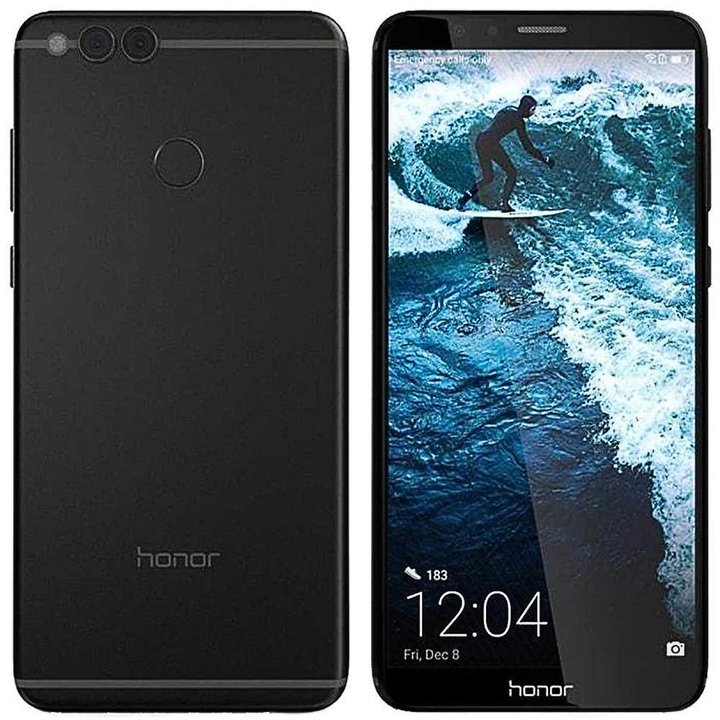

Démontage/Réparation de l'appareil mobile Huawei Honor 7X (Huawei Honor 7X (BND-L21)) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et de carte MMC et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez les 2 vis à l'extrémité du téléphone.

Ouvrez la coque arrière.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez le support qui maintient les connecteurs.

Faites levier sur le connecteur du capteur d'empreintes digitales sur la carte mère.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez le support qui maintient les connecteurs.

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis dans les parties inférieures.

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Retirez le support.

Déconnectez les connecteurs et retirez le câble inter-cartes.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis dans la carte mère inférieure.

Déconnectez le connecteur du câble coaxial et retirez la carte.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez le support qui maintient les connecteurs.

Déconnectez les connecteurs sur la carte mère et retirez les deux caméras principales.

Débranchez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

Débranchez les connecteurs sur la carte mère.

Retirez la carte mère.

Pièces dans le châssis du module d'affichage.
