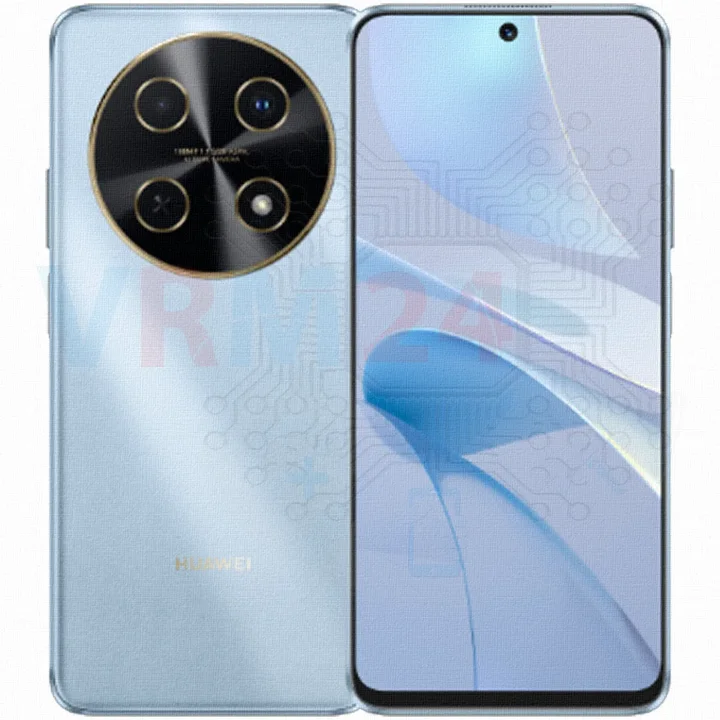

Démontage/Réparation de l'appareil mobile Huawei Nova 13i (Huawei Nova 13i CTR-L91) avec la description de chaque étape et l'ensemble d'outils requis.

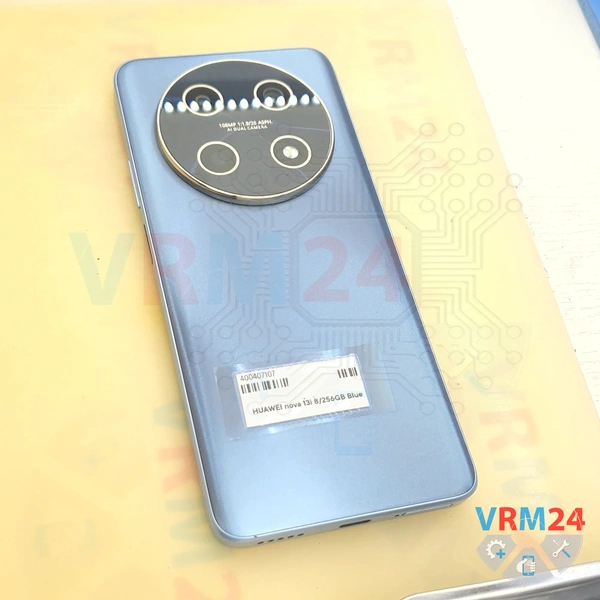

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

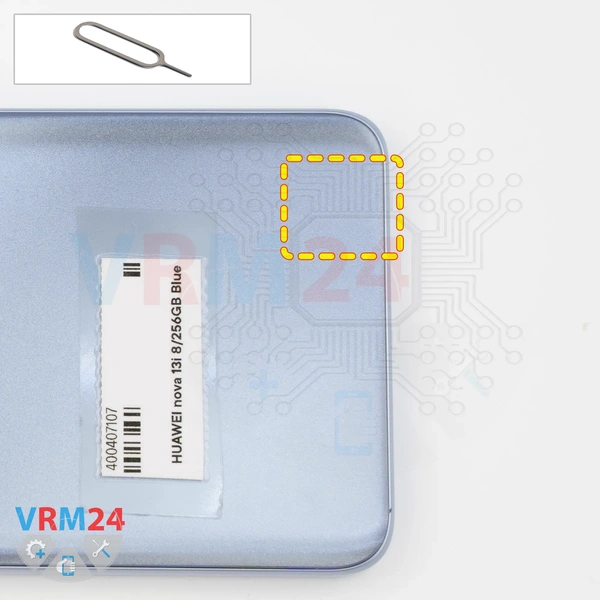

Tout d'abord, nous devons retirer le tiroir de la carte SIM.

Pour ce faire, nous utilisons un outil spécial, l'insérons dans le trou, poussons le tiroir vers l'extérieur et le mettons de côté.

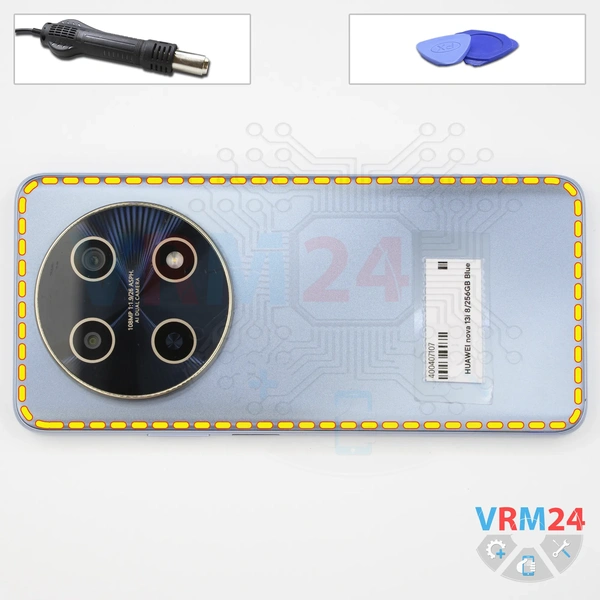

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70 degrés Celsius ou 160 degrés Fahrenheit. Pour cela, nous utilisons un tapis chauffant, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 10 minutes, nous passons à la séparation de la coque arrière.

Pour retirer la coque arrière, nous utilisons un film plastique fin. Nous l'insérons délicatement dans l'espace entre la coque arrière et le châssis intermédiaire, et le faisons glisser avec précaution le long du bord, en coupant la couche d'adhésif.

Comme toujours, vous devez être prudent autour des boutons latéraux et du capteur d'empreintes digitales, mais il est préférable de ne pas du tout passer l'outil dans cette zone, car les nappes sont situées très près de la coque.

Elles peuvent être légèrement collées à certains endroits, et il est très facile de les endommager ici. Il est préférable de soulever la coque à la fin (de la séparation de la coque) et de l'ouvrir sans toucher les nappes dans cette zone.

Vous devez également être prudent autour des caméras afin de ne pas toucher ou endommager accidentellement les lentilles.

La coque est également collée en plus autour de la zone de la caméra, nous devons donc utiliser un outil plus épais.

Le cache de la caméra lui-même est également légèrement plus épais dans la zone où se trouvent les caméras. Nous pouvons appuyer légèrement sur la coque dans cette zone et la soulever. N’appuyez pas sur la carte mère !

Ensuite, il est préférable de couvrir les lentilles de la caméra. Pour cela, nous utilisons un film spécial. Veuillez noter que nous appliquons le film non pas sur les lentilles elles-mêmes, mais sur le rebord autour d'elles.

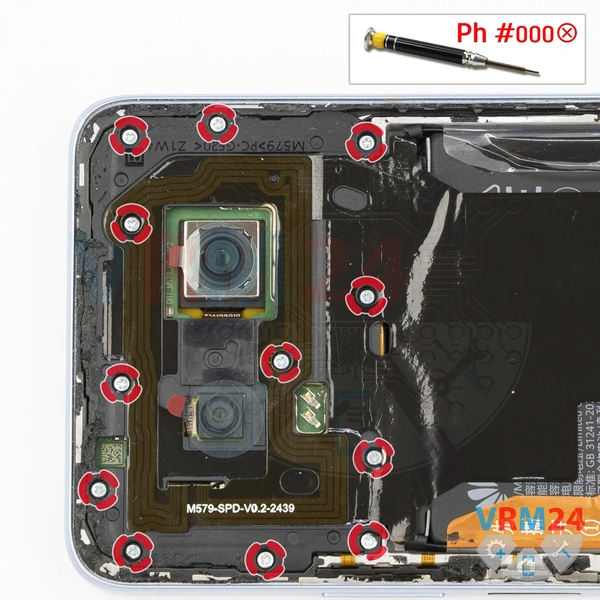

Donc, après avoir couvert les lentilles, nous passons au retrait des vis dans la partie supérieure. Pour cela, nous utilisons un tournevis cruciforme 1.5 mm ou Philips #000.

Huawei utilise traditionnellement des vis non magnétiques, et elles sont difficiles à retirer, nous utilisons donc également une pince à épiler.

Notez également qu'il y a des traces d'antenne autour des vis sur la coque.

Vous devez également être très prudent ici afin de ne pas les toucher ou les endommager accidentellement.

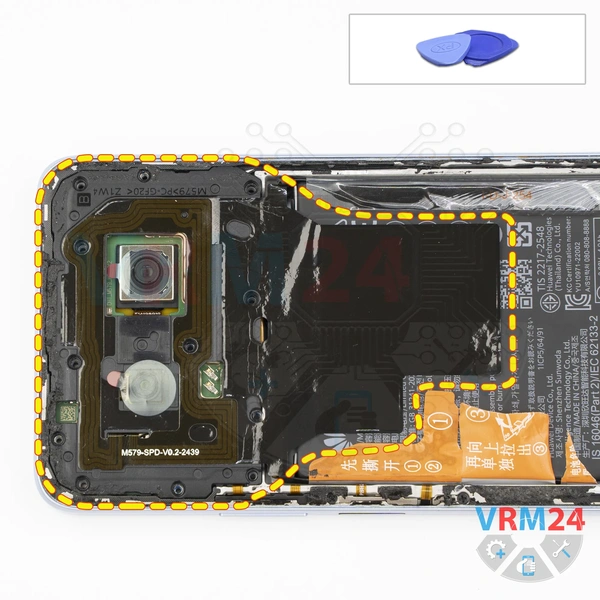

Maintenant, nous pouvons utiliser un outil non métallique pour séparer la coque dans la partie supérieure.

Nous la soulevons soigneusement par le bord et la soulevons. La coque est collée dans une zone, nous coupons donc soigneusement l'adhésif restant et retirons la coque.

La coque arrière comporte des pads de contact et des traces d'antenne.

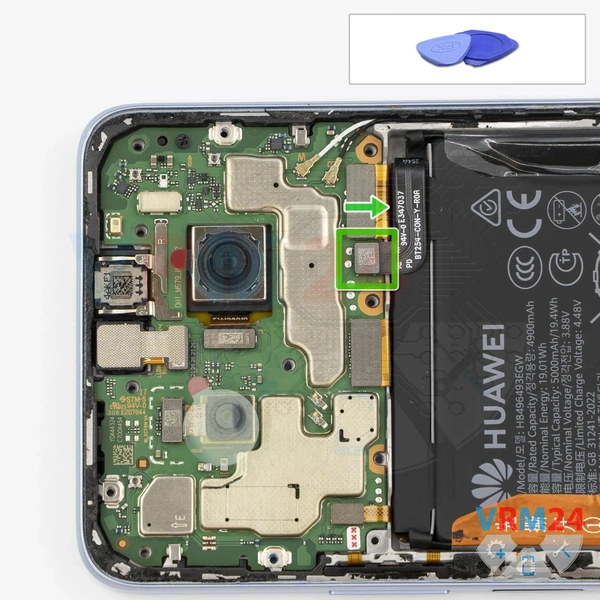

Ensuite, nous utilisons un outil non métallique pour déconnecter le connecteur de la batterie et passons à la partie inférieure.

ℹ️ Le Huawei Nova 13i CTR-L91 utilise une batterie rechargeable HB496493EGW d'une capacité de 5000 mAh.

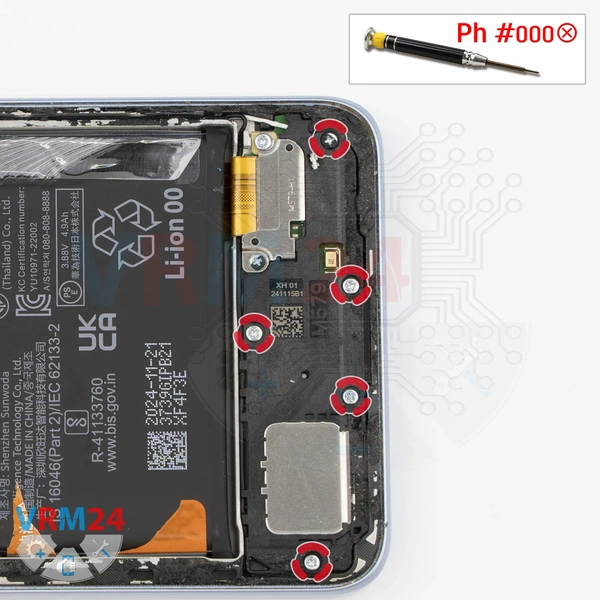

Dans la partie inférieure, nous devons également retirer les vis.

Il semble que toutes les vis soient identiques, mais il est préférable de garder les vis de la partie inférieure séparées de celles que nous avons retirées précédemment.

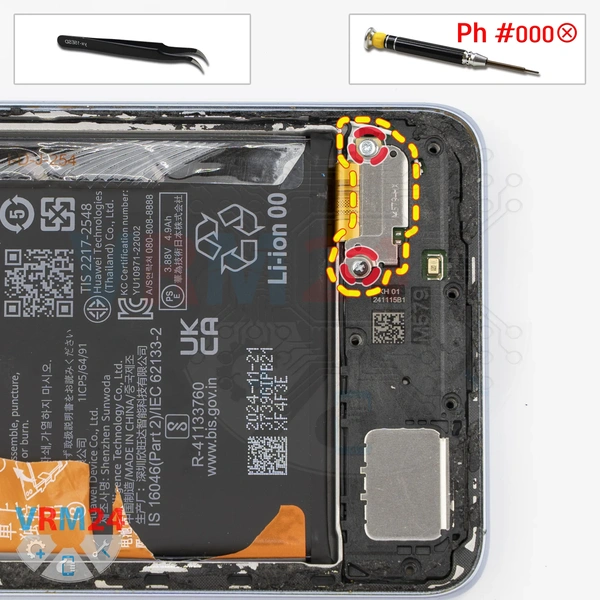

Nous dévissons également les deux vis et retirons le support.

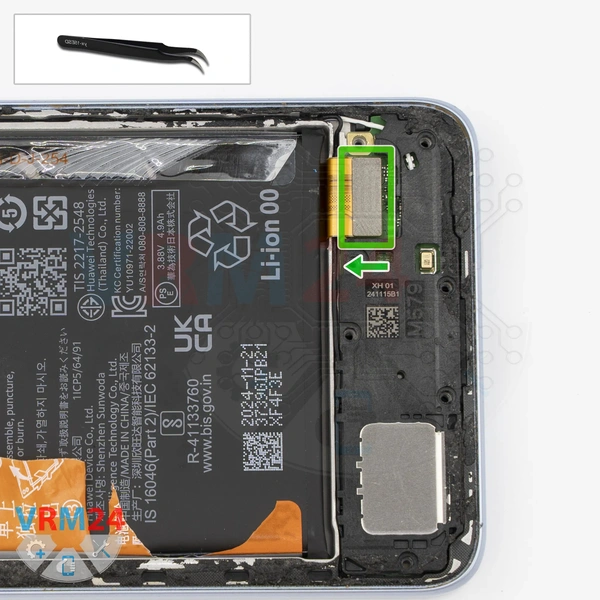

Nous déconnectons la nappe d'interconnexion.

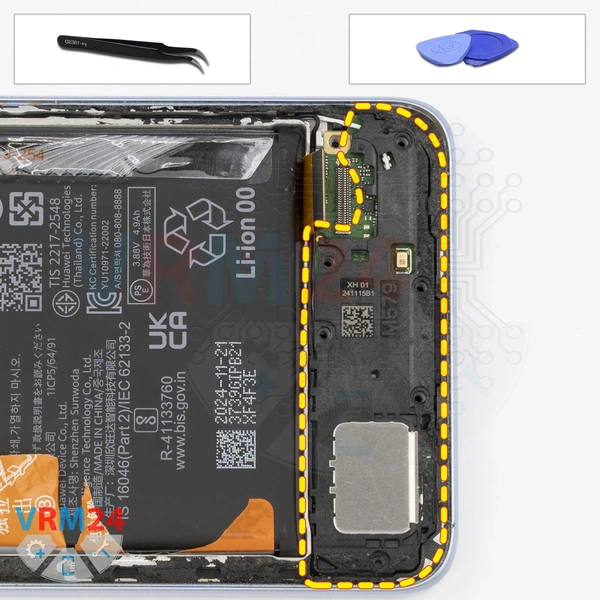

Maintenant, nous devons retirer le cache du haut-parleur.

Nous devons trouver le bon endroit pour le soulever soigneusement, le soulever et le retourner.

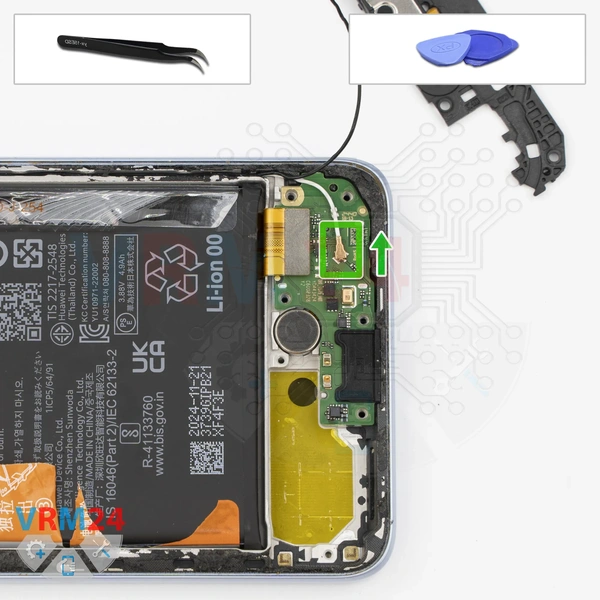

Déconnectez le câble coaxial et libérez-le également des clips de retenue sur la sous-carte.

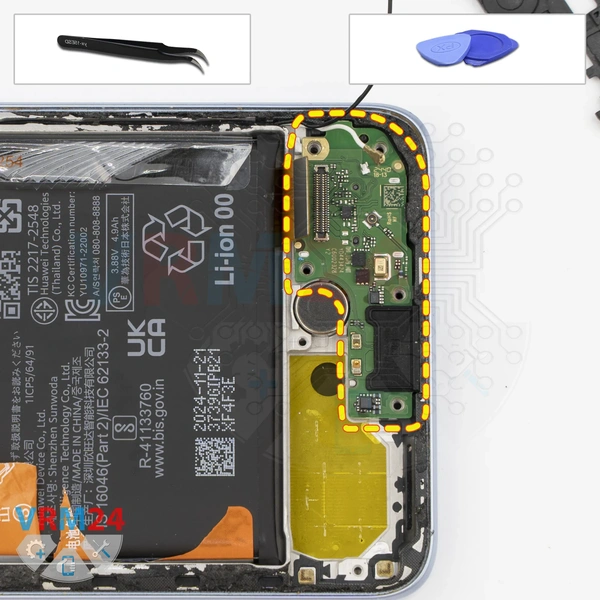

Maintenant, nous pouvons retirer la carte. Nous la soulevons soigneusement, la soulevons et la retirons.

La sous-carte contient le port de chargement, le microphone et le connecteur SIM au dos.

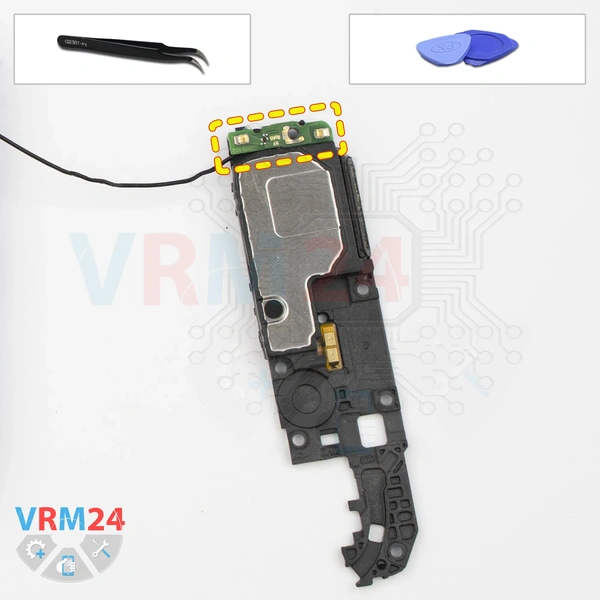

Nous détachons la petite carte d'antenne avec le câble coaxial.

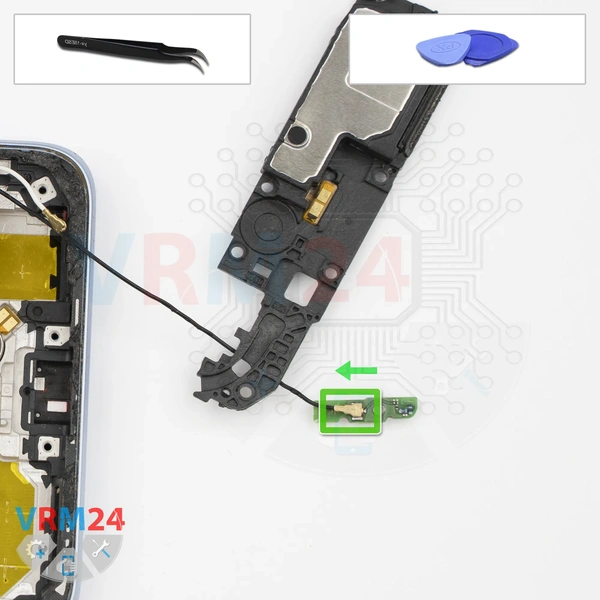

Et nous déconnectons le connecteur du deuxième câble coaxial.

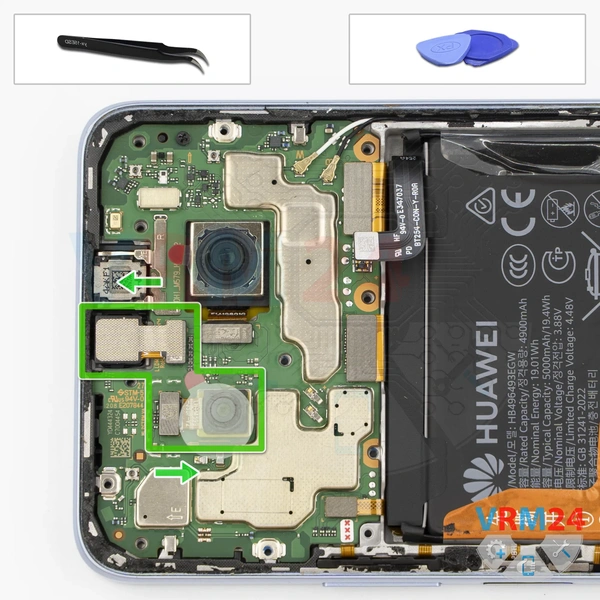

Nous déconnectons la première caméra arrière et déconnectons le connecteur de la deuxième caméra arrière.

Et comme nous pouvons le voir, à ce stade, nous ne pouvons pas déconnecter la grande caméra arrière car elle est collée ou fixée à une plaque assez large, et elle ne peut pas être retirée à ce stade.

Donc, nous déconnectons la caméra frontale.

Il est également préférable de couvrir la lentille de la caméra frontale afin qu'aucun débris ou poussière ne s'y dépose.

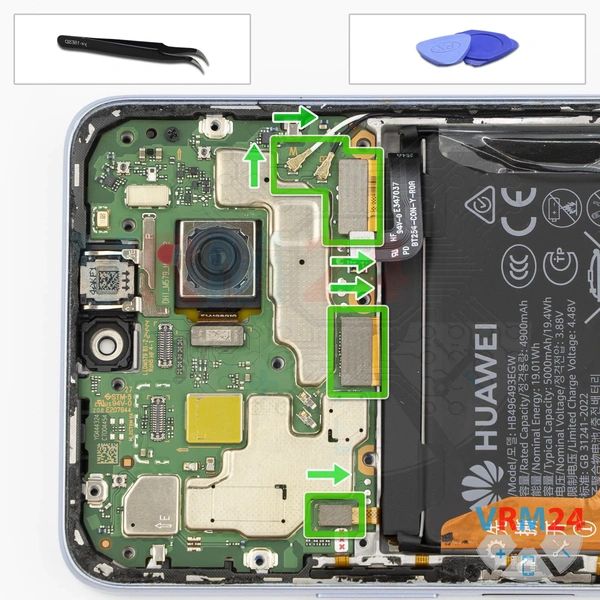

Maintenant, nous devons déconnecter les connecteurs.

Nous déconnectons les connecteurs du câble coaxial et les mettons de côté pour qu'ils ne gênent pas.

Nous déconnectons le connecteur de la nappe d'interconnexion, déconnectons le connecteur de la nappe d'affichage et déconnectons le connecteur du capteur d'empreintes digitales.

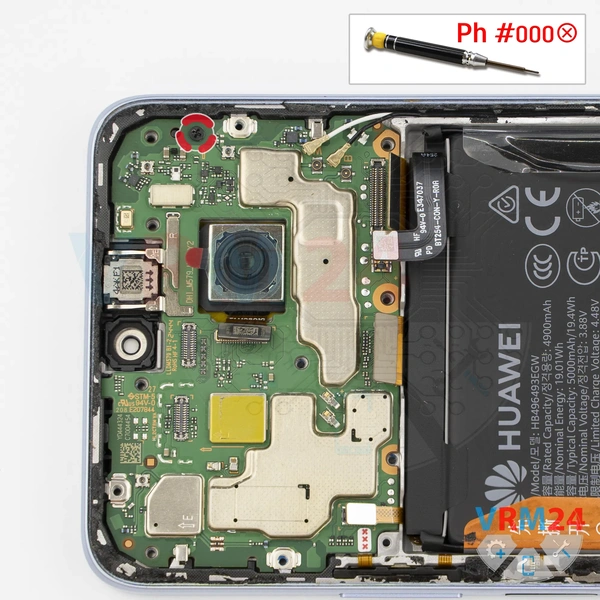

Nous devons également retirer une vis qui fixe la carte mère.

Cette vis est clairement différente des précédentes.

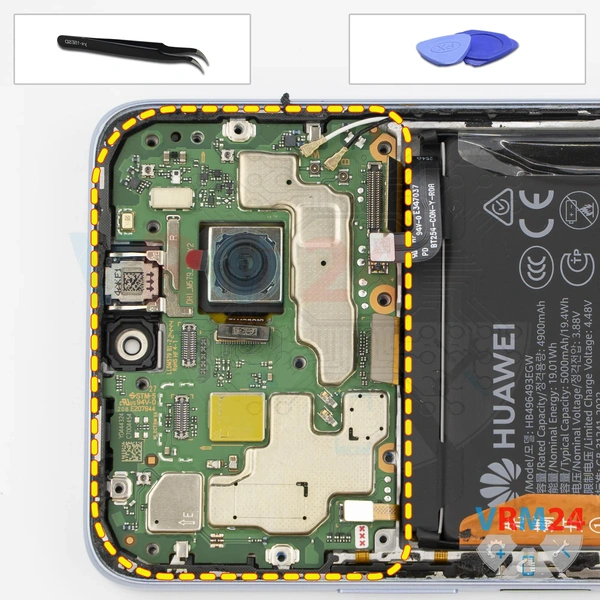

Maintenant, rien ne nous empêche de retirer la carte mère.

Encore une fois, nous devons trouver le bon endroit où nous pouvons la soulever soigneusement et la retirer.

Donc, nous la soulevons soigneusement, la soulevons et la retirons. La carte mère peut être maintenue en place par de la pâte thermique au dos.

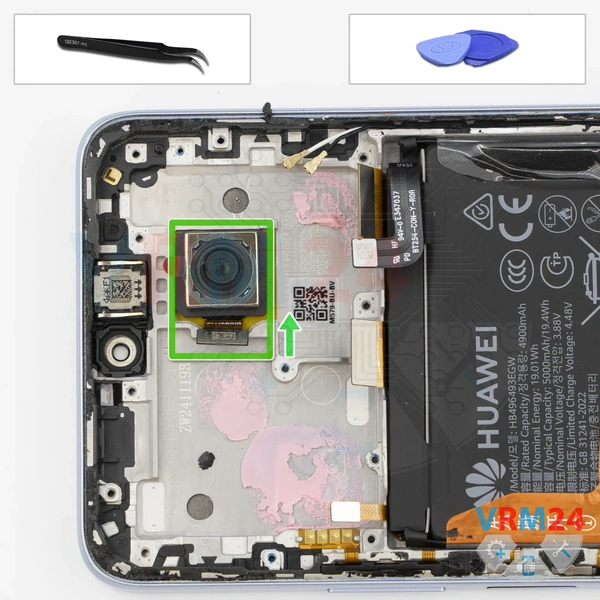

Maintenant, rien ne nous empêche de déconnecter la grande caméra arrière et de la mettre de côté.

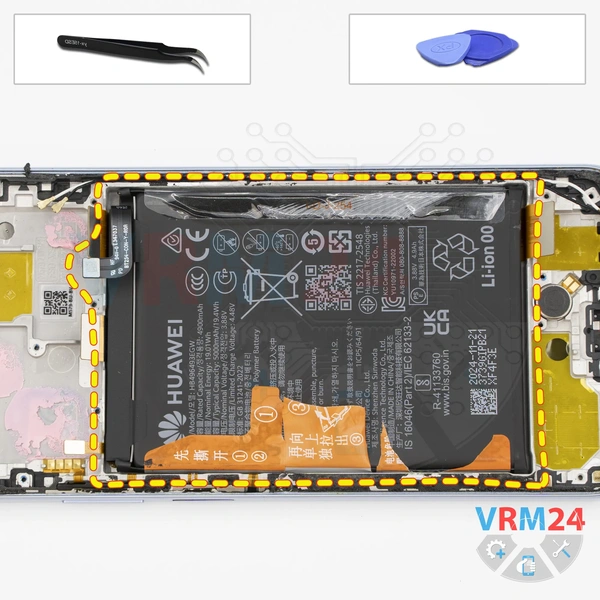

Enfin, nous passons au retrait de la batterie.

Comme c'est traditionnel chez Huawei, il y a trois languettes marron.

Deux sont situées sur les côtés et doivent être repliées, tandis que la languette au milieu doit être soigneusement tirée vers le haut pour retirer la batterie. En pratique, les languettes se déchirent car la qualité est très mauvaise.

Mais à un moment donné, nous pouvons retirer la batterie. Sous la batterie, il y a une couche protectrice transparente adhésive qui protège les nappes d'interconnexion.
