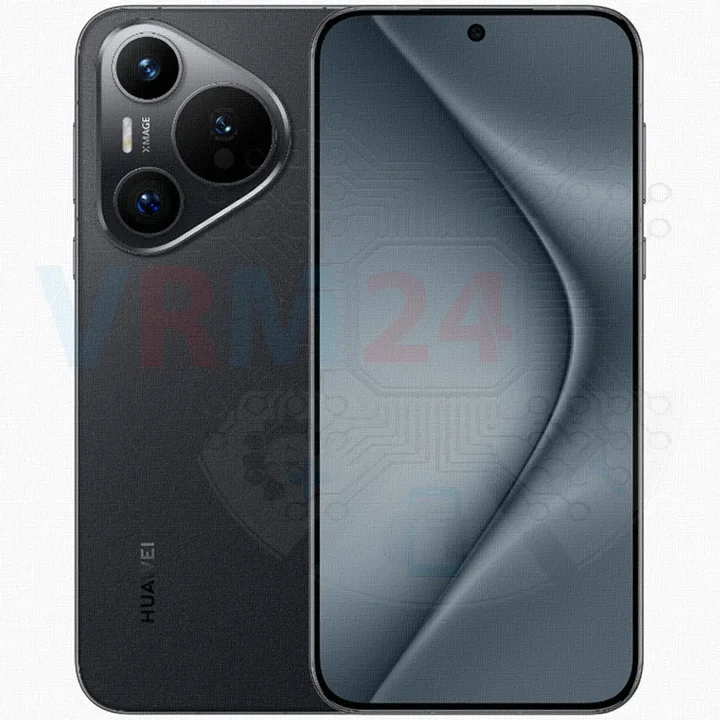

Démontage/Réparation de l'appareil mobile Huawei Pura 70 (Huawei Pura 70 ADY-LX9) avec la description de chaque étape et l'ensemble d'outils requis.

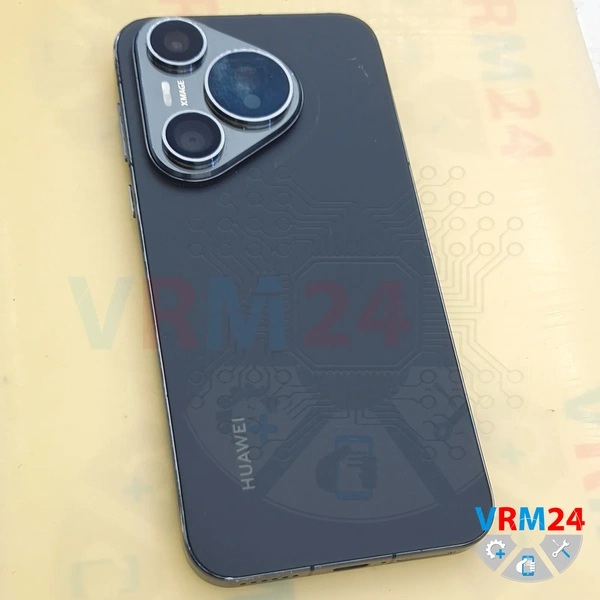

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

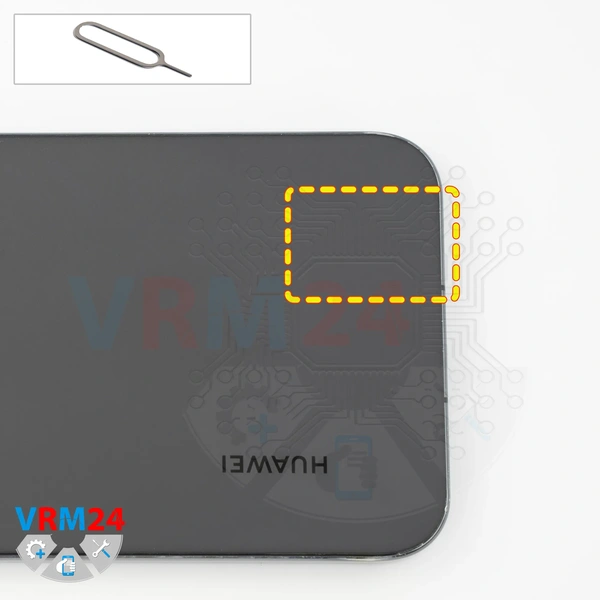

D'abord, nous devons retirer le tiroir de la carte SIM.

Pour ce faire, nous utilisons un outil d'éjection de SIM, l'insérons dans le trou, poussons le tiroir et le mettons de côté.

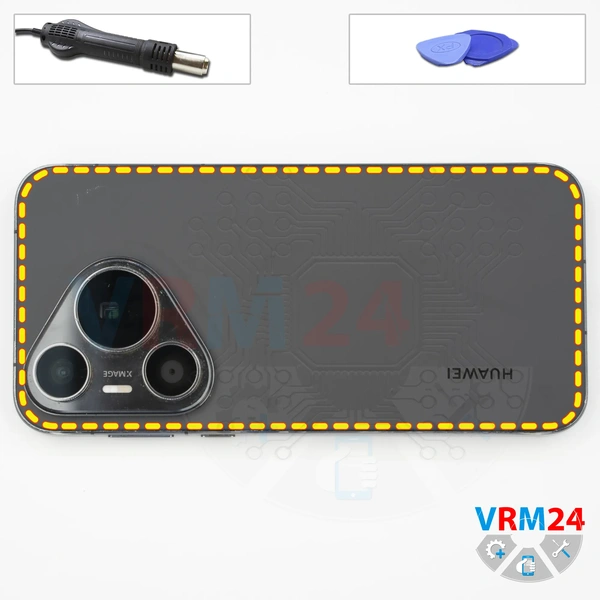

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70°C ou 160°F. Nous’utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un pistolet thermique ou un sèche-cheveux.

Après environ 10 minutes, nous pouvons passer à la séparation ou au retrait de la coque arrière.

Pour cela, nous utilisons un film plastique fin mais assez résistant. Nous l'insérons dans l'espace entre la coque arrière et le châssis, puis le faisons glisser soigneusement le long du bord, en coupant la couche adhésive.

Comme toujours, vous devez être prudent autour de la zone de la caméra pour éviter de toucher ou d'endommager accidentellement les lentilles.

Et bien sûr, vous ne devriez’pas enfoncer le film trop profondément, car nous ne savons’pas quels composants se trouvent sous la coque arrière.

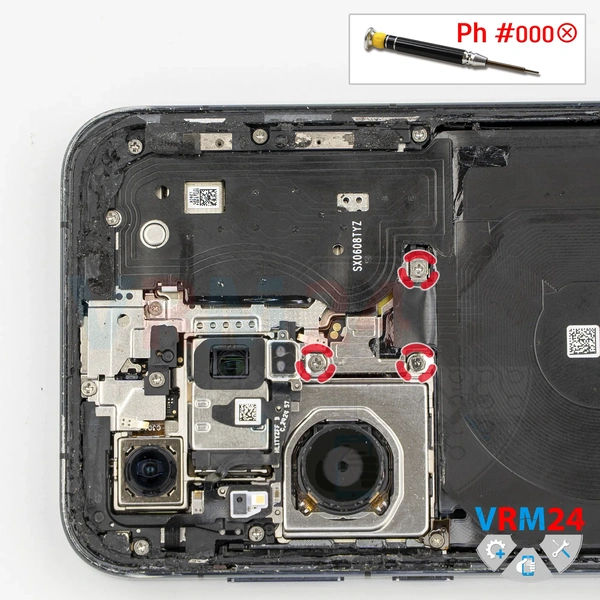

Dans cette section, nous pouvons dévisser trois vis qui maintiennent le support qui couvre les connecteurs de la batterie.

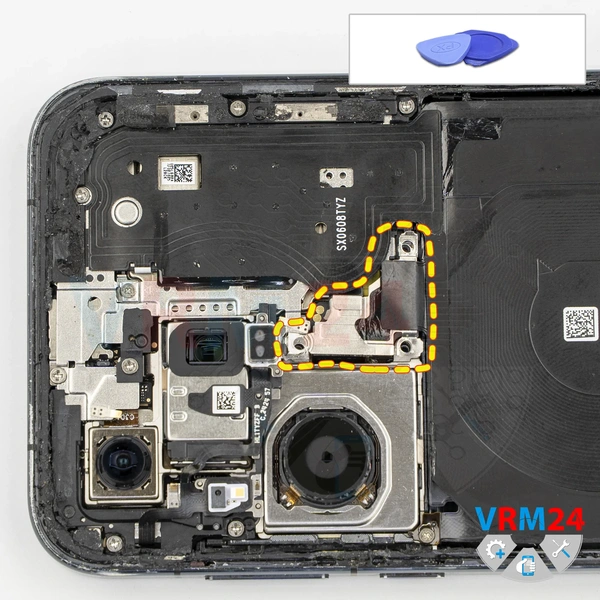

Nous soulevons le support et déconnectons les deux connecteurs de la batterie.

ℹ️ Le Huawei Pura 70 ADY-LX9 utilise une batterie rechargeable HB496980EHW-11 d'une capacité de 4900 mAh.

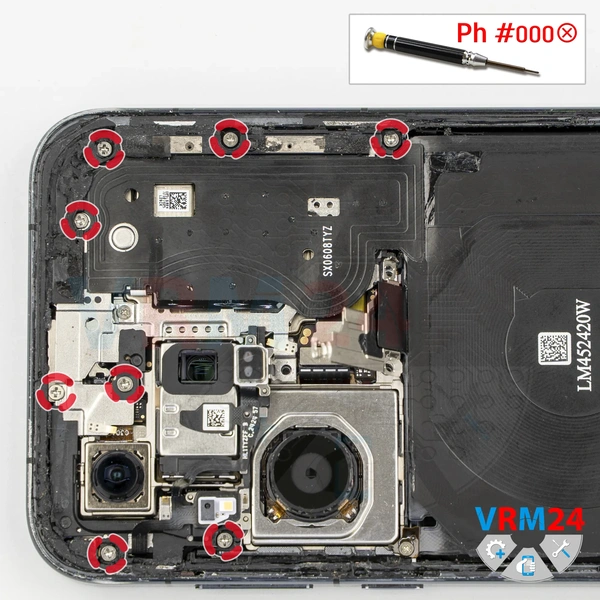

Ensuite, nous passons au retrait des grandes vis de la partie supérieure.

Pour cela, nous utilisons un tournevis Phillips 1.5 mm ou un tournevis Phillips #000.

Il’est préférable de disposer les vis dans un ordre spécifique sur une surface dédiée, car les vis varient en taille et sont installées à différents endroits.

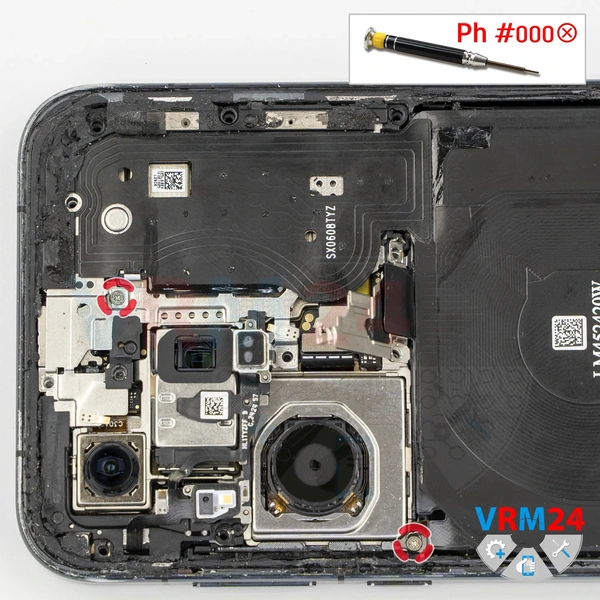

Nous dévissons également deux petites vis. Le tournevis est le même.

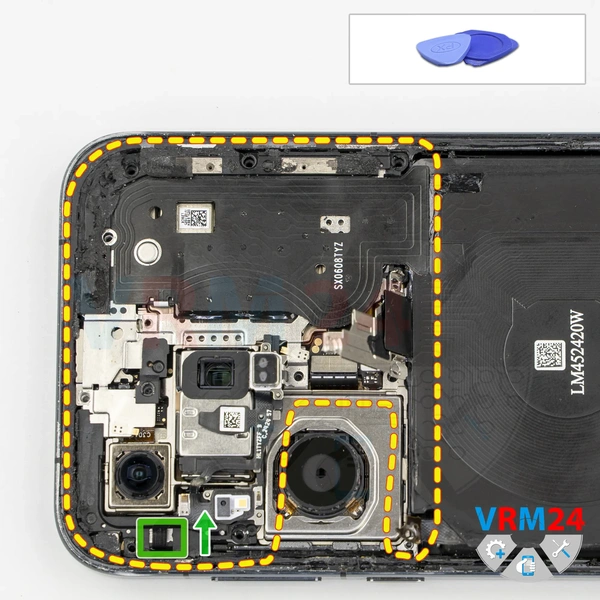

Ensuite, nous’devrons détacher l'ensemble de la coque supérieure.

Et nous vérifions où passe la nappe. Il y a’probablement un connecteur de l'autre côté.

Donc, nous soulevons soigneusement à partir du bord, soulevons doucement la coque et essayons de la déconnecter.

Et en effet, il y a un connecteur de l'autre côté, et la nappe passe exactement à cet endroit.

Nous devons déconnecter soigneusement le connecteur pour éviter de l'endommager ou d'endommager la nappe, qui va très probablement au module flash.

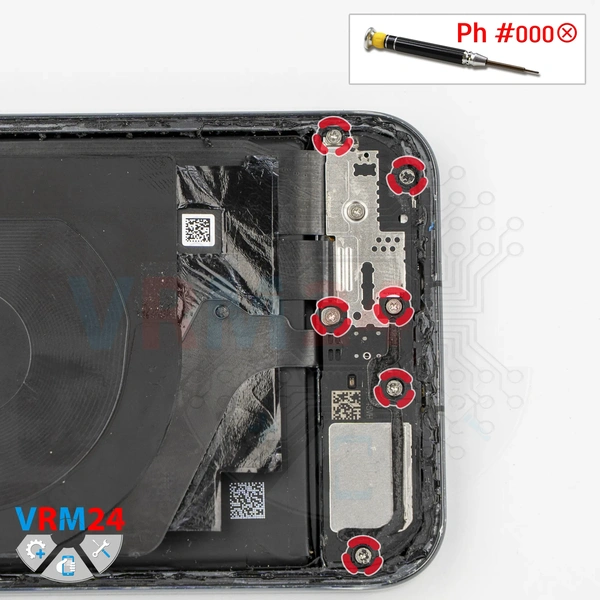

Dans la partie inférieure, nous dévissons également les grandes vis en utilisant le même tournevis Phillips #000.

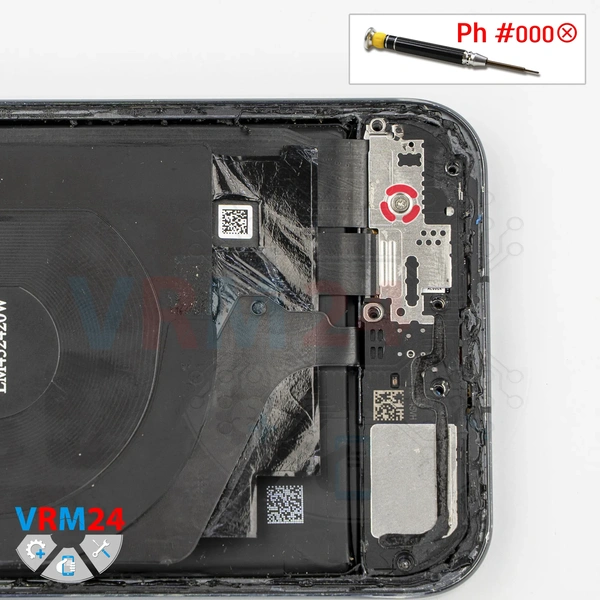

Nous dévissons la vis qui est également de taille différente.

Les vis doivent donc également être disposées dans l'ordre sur une surface dédiée, photographiées ou marquées pour éviter de les mélanger lors du remontage.

Ensuite, nous pouvons déconnecter la coque.

Soulevez soigneusement à partir du bord au bon endroit et essayez de la soulever.

Nous ne devons pas soulever la coque dans les zones où se trouvent les connecteurs et les nappes, afin d'éviter d'endommager les nappes ou les pistes sur celles-ci.

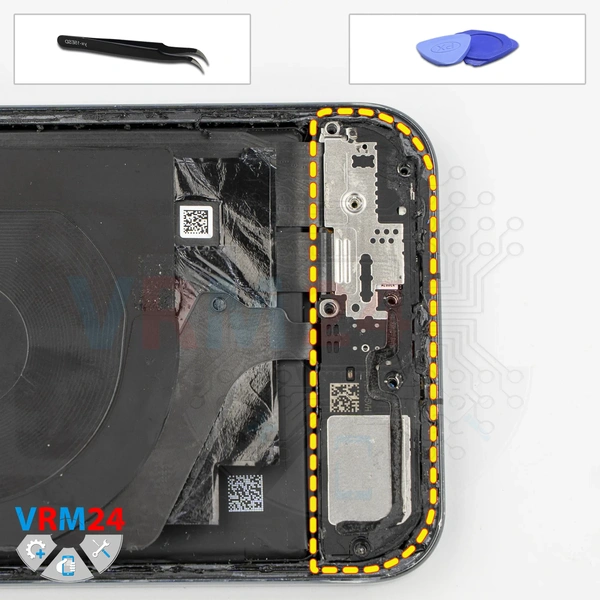

Soulevez et déconnectez-la avec précaution. Comme nous pouvons le voir, le haut-parleur est monté sur la coque.

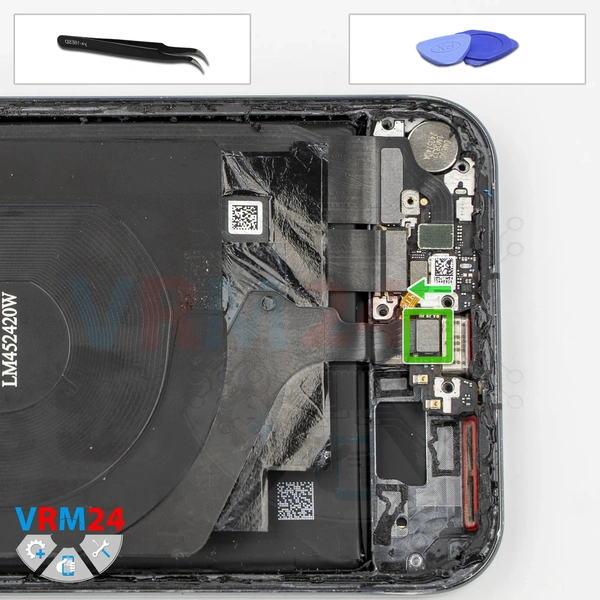

Ensuite, déconnectez le connecteur de charge sans fil et retirez l'ensemble de la coque, qui inclut très probablement le module NFC.

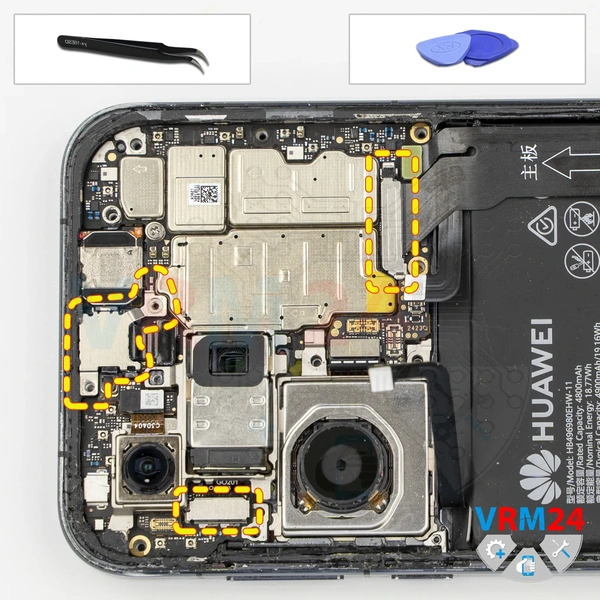

Maintenant, nous pouvons retirer les supports qui maintiennent la caméra frontale, la caméra arrière, le câble d'interconnexion.

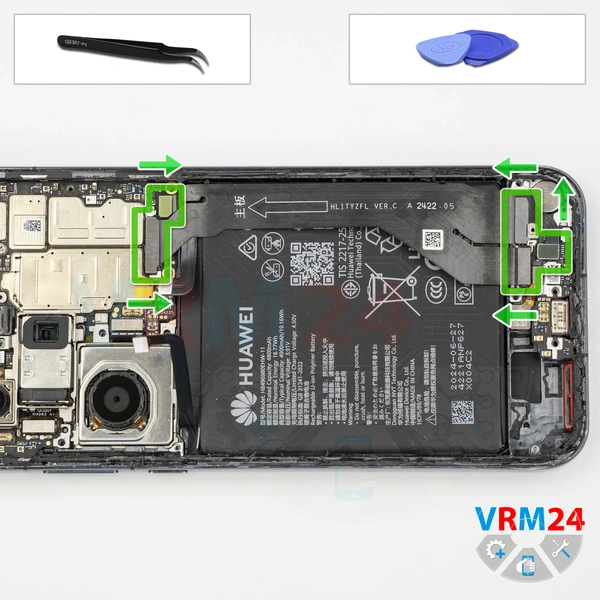

Ensuite, nous devons déconnecter les connecteurs de la nappe d'interconnexion.

Nous les déconnectons du côté de la carte fille. Comme nous pouvons le voir, il y a trois connecteurs.

Puis nous les déconnectons du côté de la carte mère. Et nous mettons le câble de côté.

Et comme nous pouvons le voir, le câble a une flèche indiquant la direction vers la carte mère.

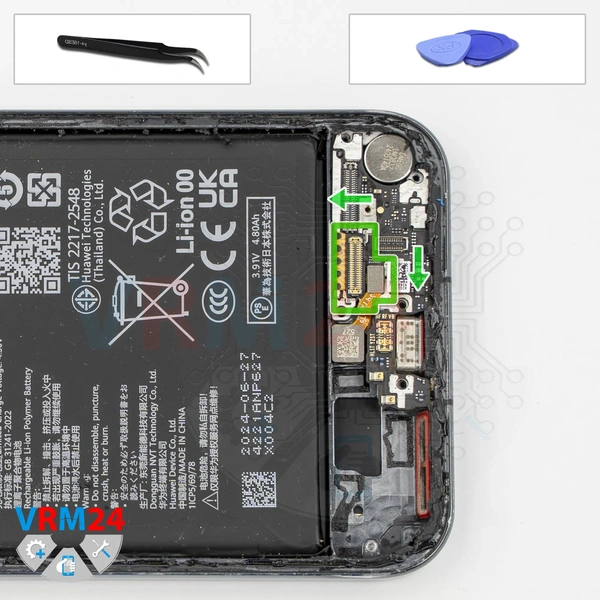

Maintenant, nous déconnectons les connecteurs restants. Nous déconnectons le connecteur du capteur d'empreintes digitales.

Nous devons également déconnecter le connecteur de la nappe de l'écran. Nous devons le soulever soigneusement par la fine languette métallique sur le bord.

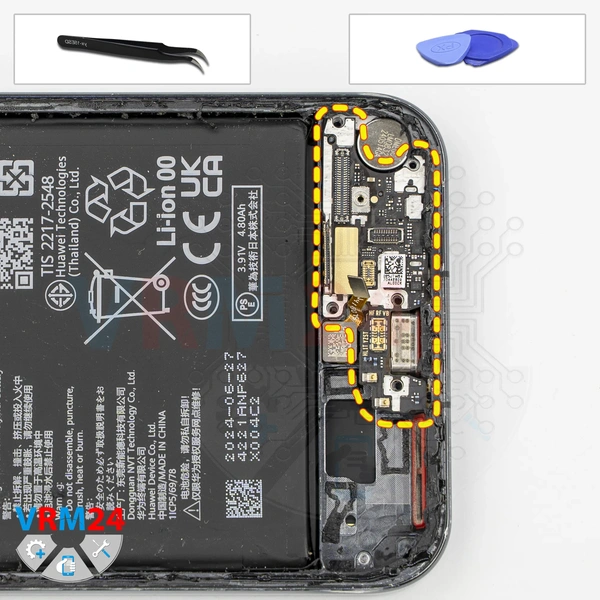

Et maintenant, nous pouvons retirer la carte fille, qui est encastrée dans le châssis.

Soulevez-la délicatement, faites-la doucement basculer d'un côté à l'autre, retirez-la, et écartez les nappes de connexion pour qu'elles ne’ gênent pas.

Ainsi, la carte fille contient le port de charge, le microphone sous le blindage, et sur la face opposée, le connecteur de carte SIM.

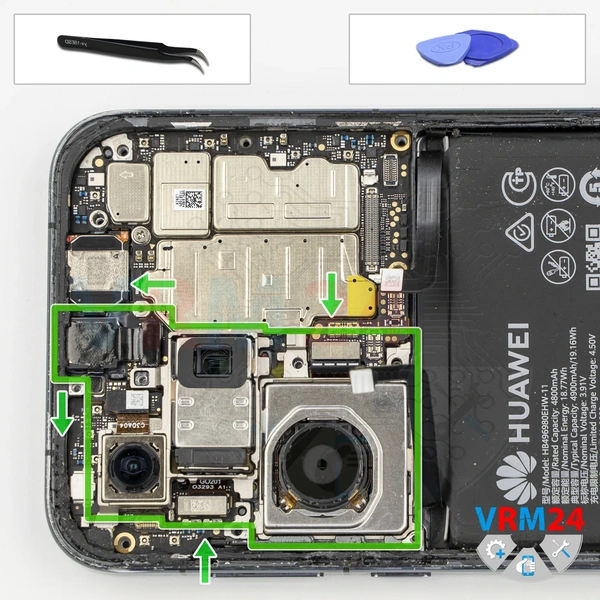

Et à un moment donné, nous pouvons essayer de retirer l'ensemble caméra.

Avec précaution. Nous vérifions l'ordre et déterminons ce qui doit être déconnecté en premier. Il’n'est pas nécessaire de forcer - soulevez simplement délicatement et retirez les caméras.

Donc, d'abord nous déconnectons l'ensemble double caméra arrière...

Et après cela, nous pouvons déconnecter la grande caméra arrière, aussi appelée caméra principale. Nous mettons la caméra de côté.

Nous devons aussi déconnecter la caméra frontale. Déconnectez le connecteur et retirez délicatement la caméra frontale. Puis mettez-la de côté.

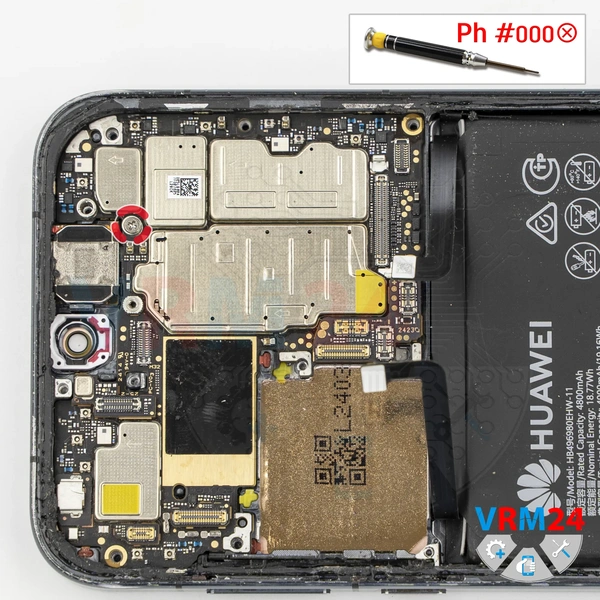

Maintenant, nous devons retirer une vis fixant la carte mère, en utilisant à nouveau un tournevis Phillips #000.

Cette vis est également différente des précédentes, elle doit donc être conservée séparément.

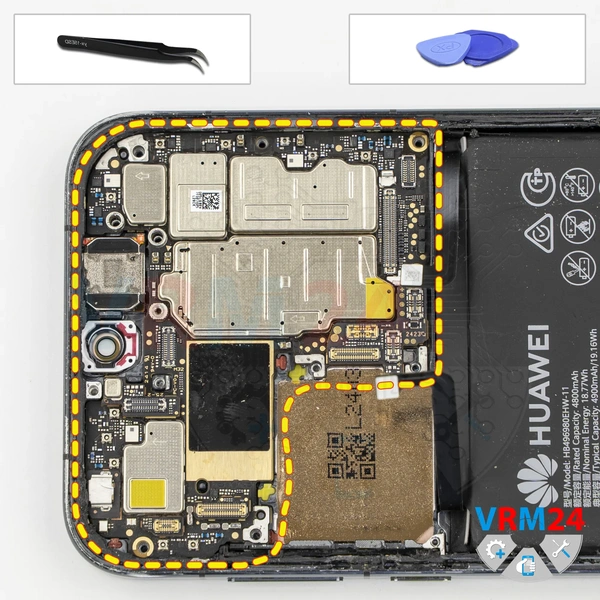

Et maintenant, rien ne nous empêche de retirer la carte mère.

Comme précédemment, nous devons la soulever avec précaution par le bord au bon endroit, la soulever et la retirer.

Sur la face arrière, la carte mère peut encore être maintenue en place par la pâte thermique.
