Démontage/Réparation de l'appareil mobile LEAGOO M13 avec la description de chaque étape et l'ensemble d'outils requis.

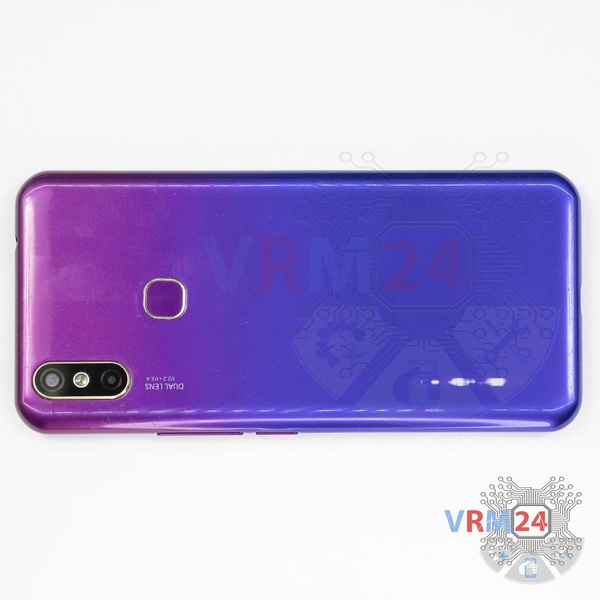

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

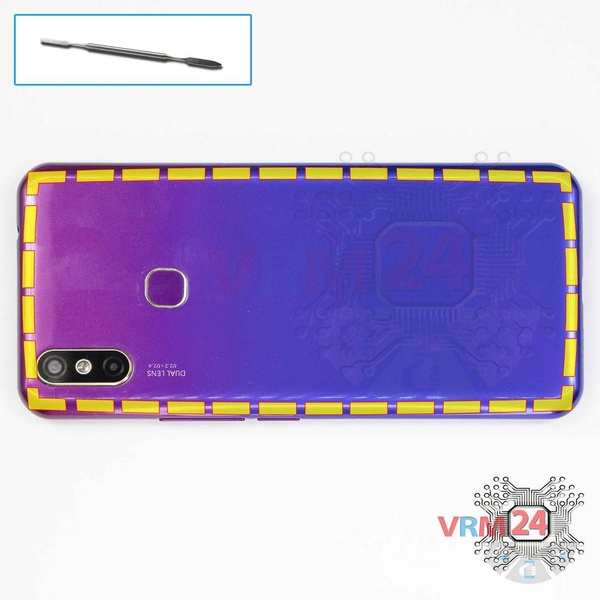

À l'aide d'un spudger ou d'un outil en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lors de l'ouverture de la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Regardez à l'avance sur l'image l'emplacement des câbles’ pour la nappe inter-cartes, l'écran tactile, l'affichage, les boutons (le cas échéant) sous la coque afin de ne pas les endommager accidentellement.

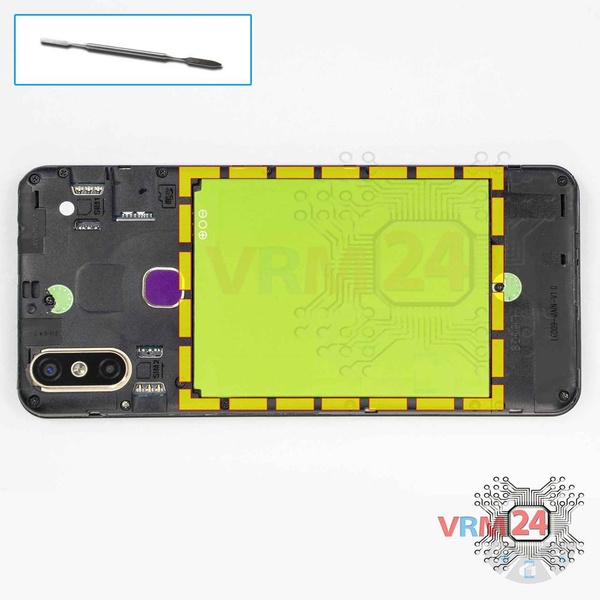

La batterie est accessible sans obstacle, soulevez donc délicatement à l'extrémité et retirez-la.

ℹ️ Le modèle Leagoo M13 possède une batterie BT6009 d'une capacité de 3000 mAh (aussi appelée batterie rechargeable).

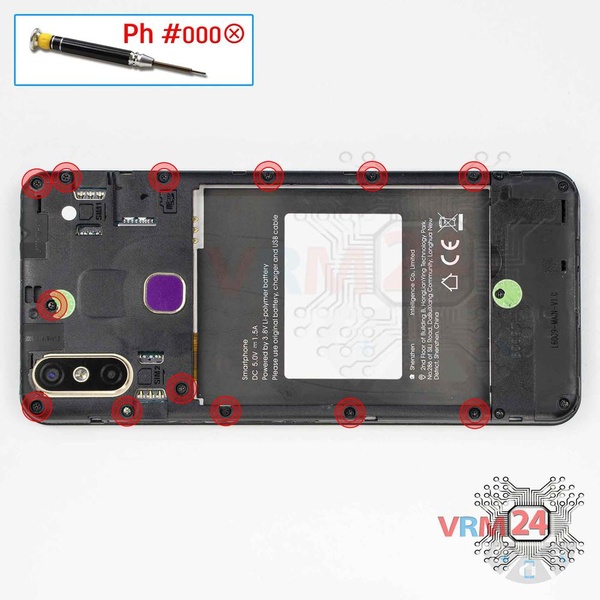

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 12 vis.

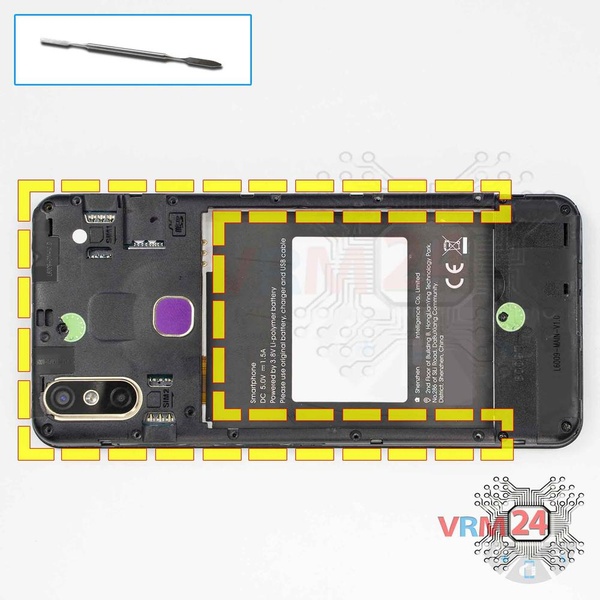

Retirez le cache avec les antennes qui protège la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

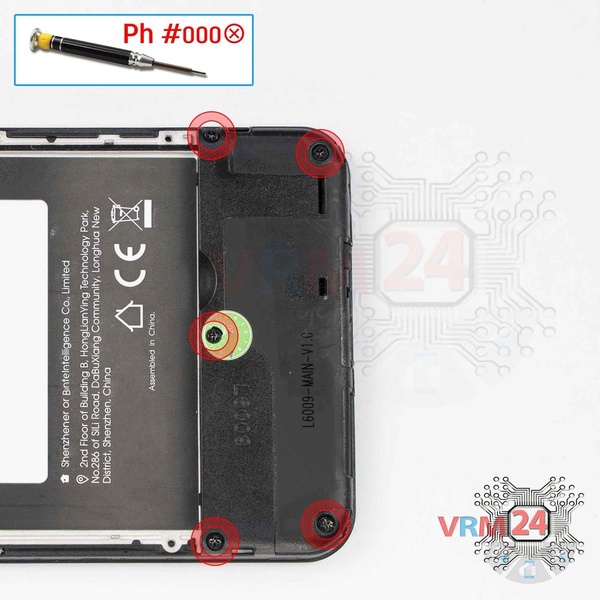

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les cinq vis.

ℹ️ Veillez à noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

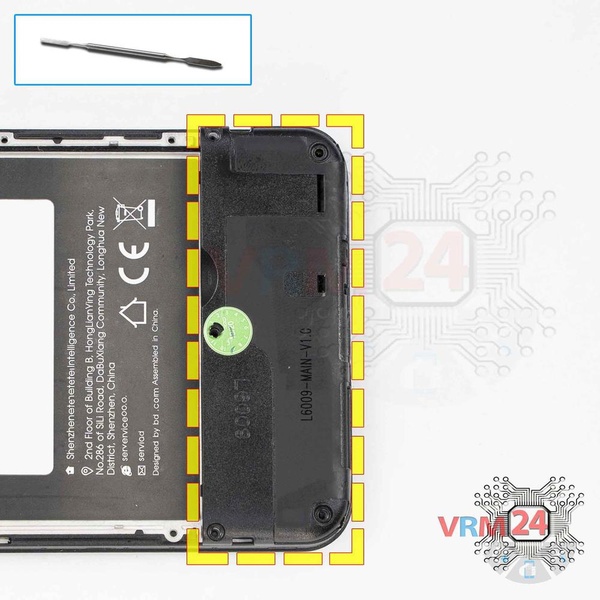

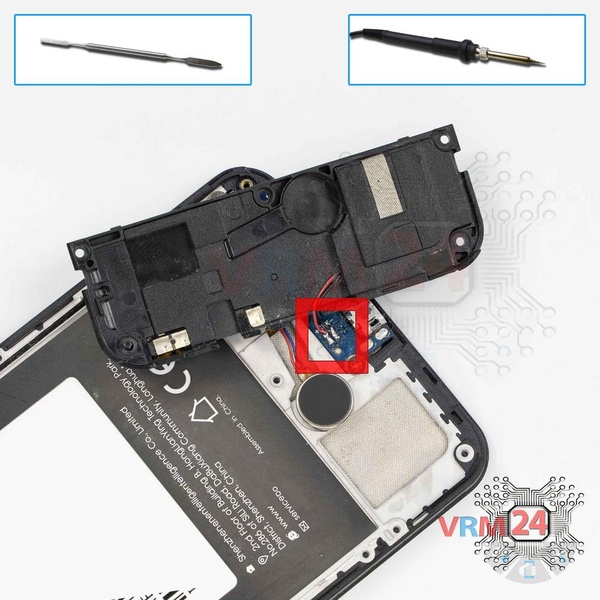

Ouvrez le capot, l'ensemble haut-parleur avec les antennes, et retournez-le.

⚠ Le haut-parleur est relié à la carte fille par des fils.

Fixez délicatement l'ensemble haut-parleur en libérant la surface de la carte fille. Dessoudez les fils du haut-parleur.

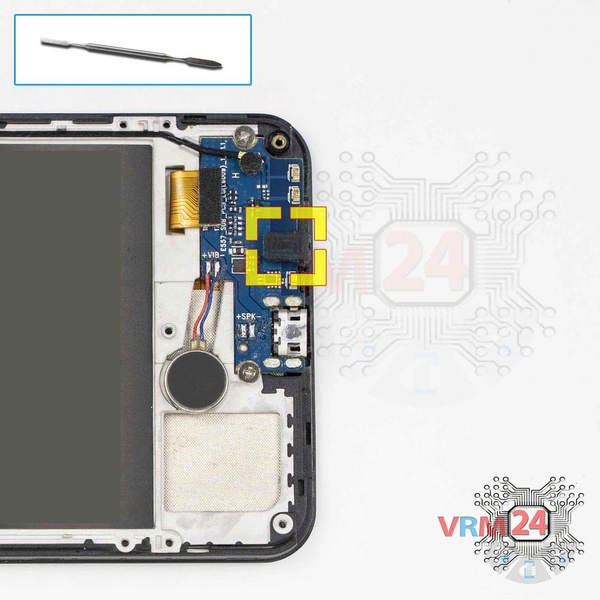

Retirez le cache du microphone.

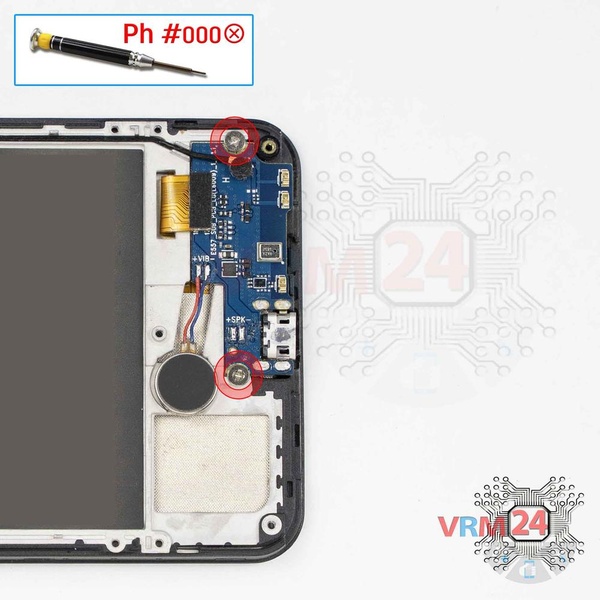

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les deux vis fixant la carte fille.

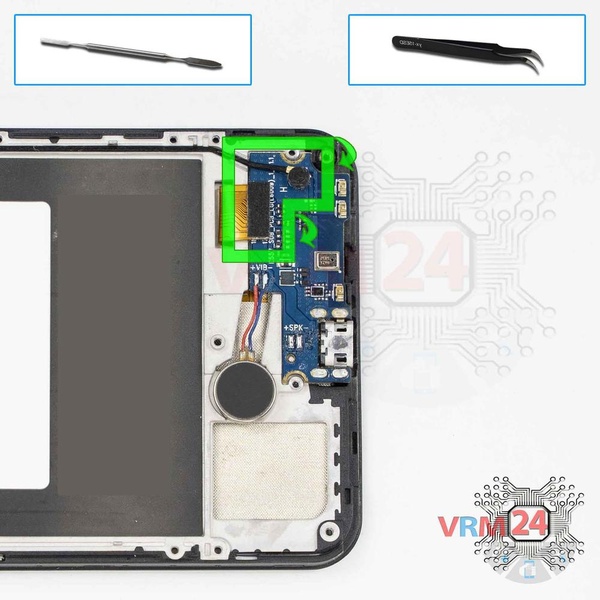

Déconnectez le connecteur du câble coaxial et le câble inter-carte sous-écran sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu, les connecteurs sont assez faibles et se cassent facilement, ou le câble tombe de l'extrémité (cosse).

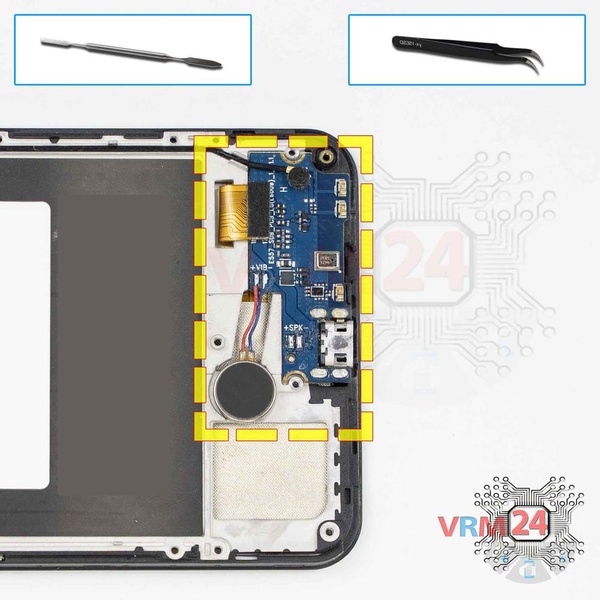

Retirez la sous-carte. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et un module d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

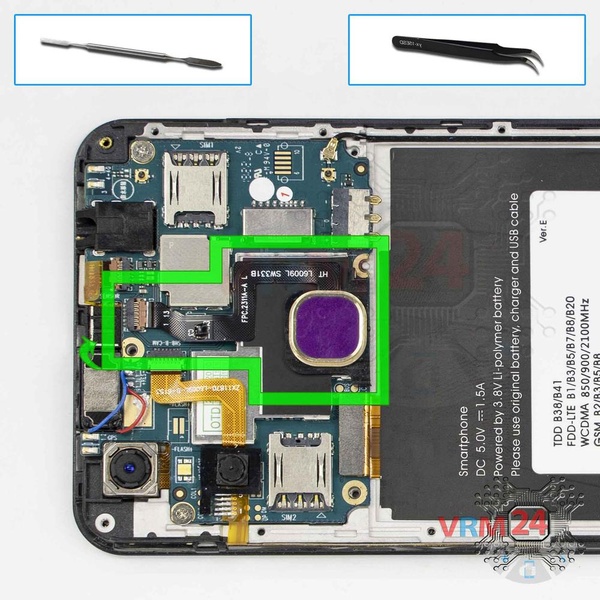

Faites levier sur le connecteur et retirez le capteur d'empreintes digitales.

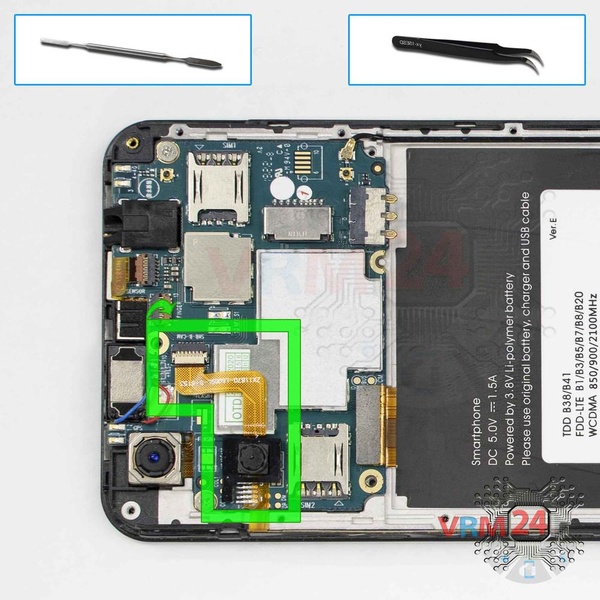

Soulevez les connecteurs et retirez la caméra arrière.

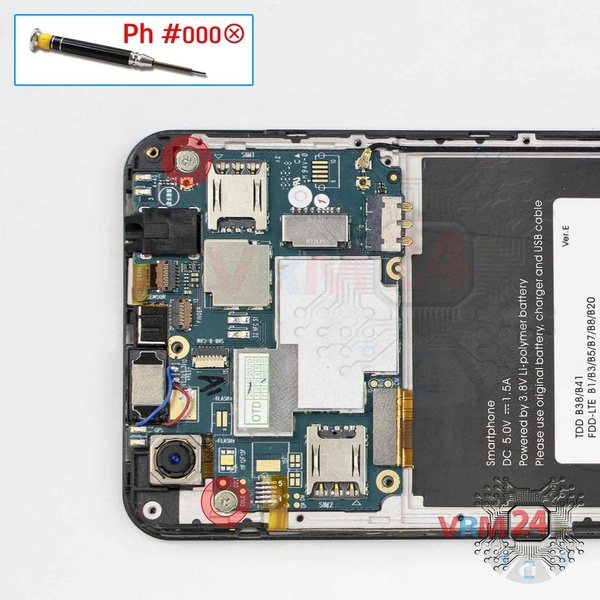

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les deux vis fixant la carte mère.

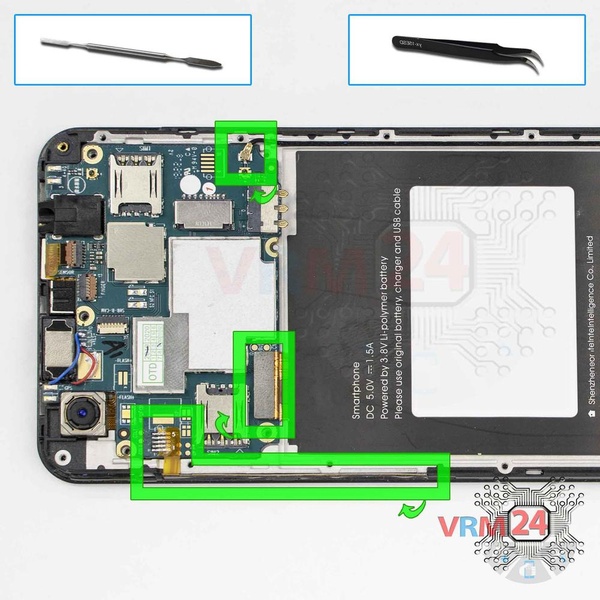

Débranchez les connecteurs du câble des boutons power et volume, déconnectez le connecteur du câble du module d'affichage et le connecteur du câble coaxial.

⚠ Faites attention en retirant les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

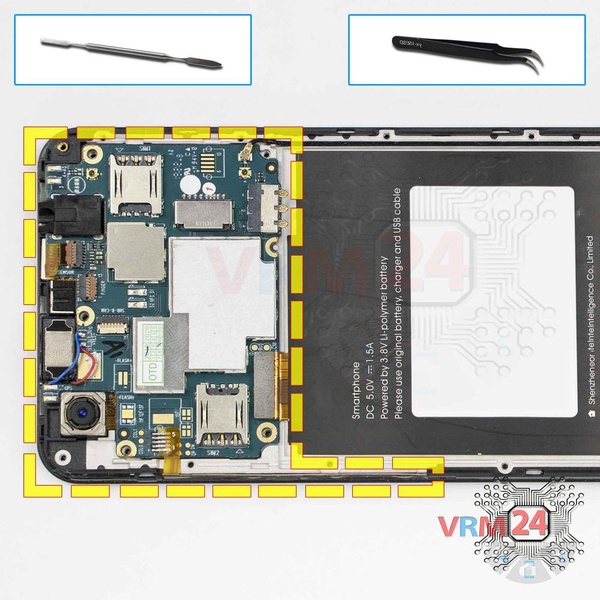

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

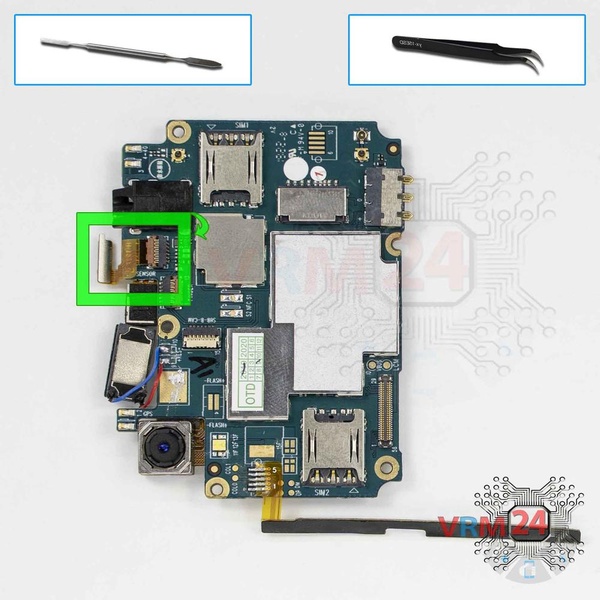

Soulevez le connecteur et retirez le capteur de proximité.

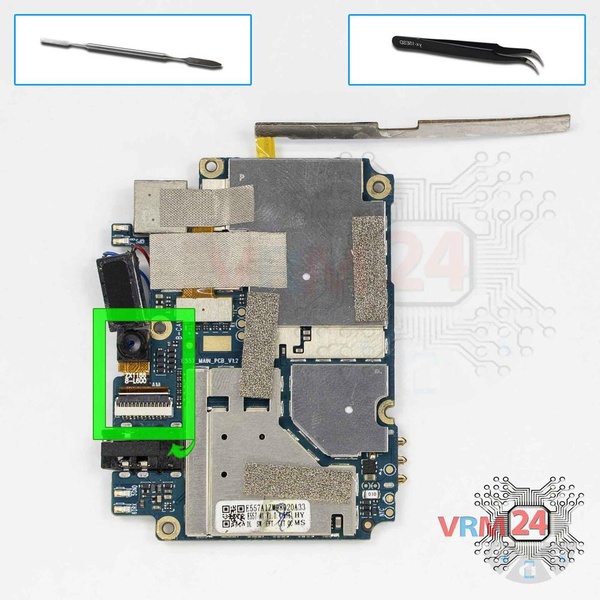

Déconnectez le connecteur et retirez la caméra frontale (selfie).

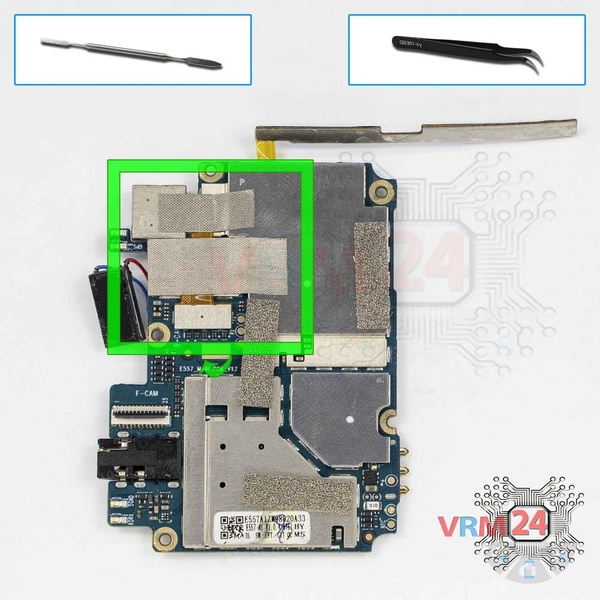

Soulevez le connecteur et retirez la caméra arrière.
