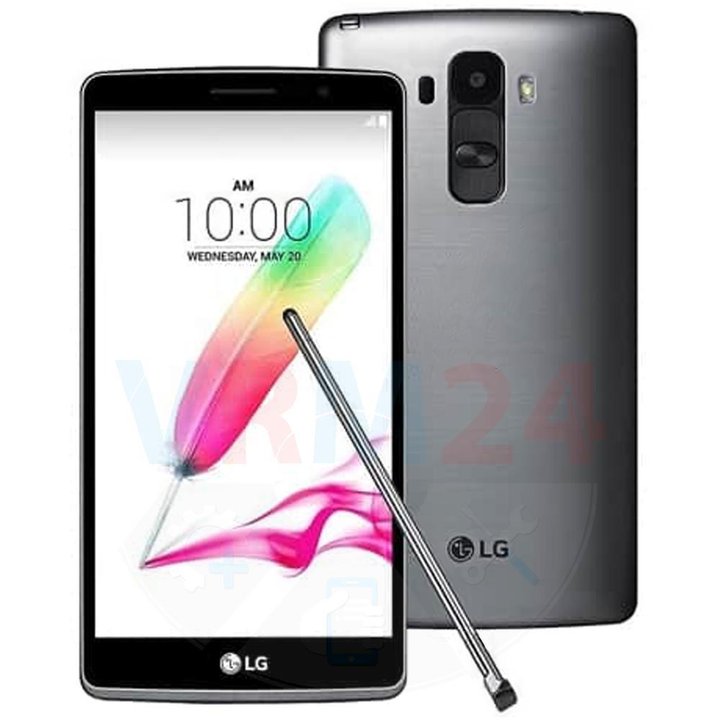

Démontage/Réparation de l'appareil mobile LG G4 Stylus H635 avec la description de chaque étape et l'ensemble d'outils requis.

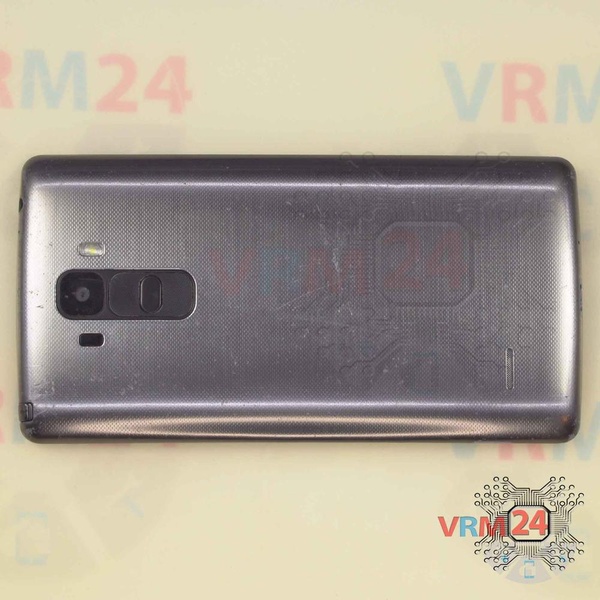

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

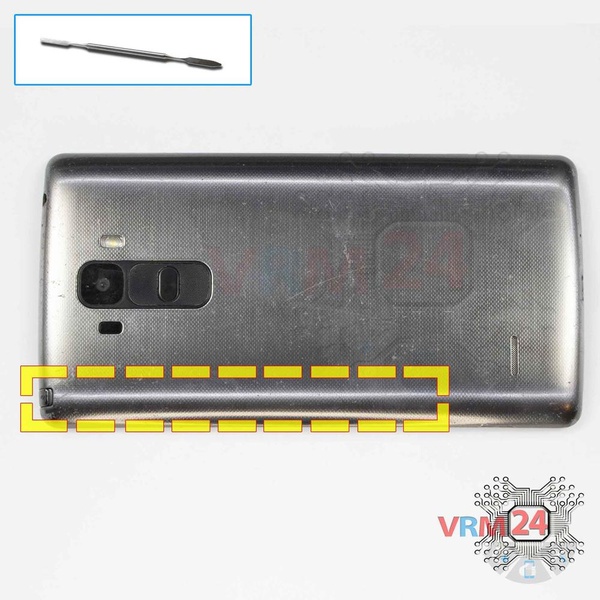

Tirez le stylet.

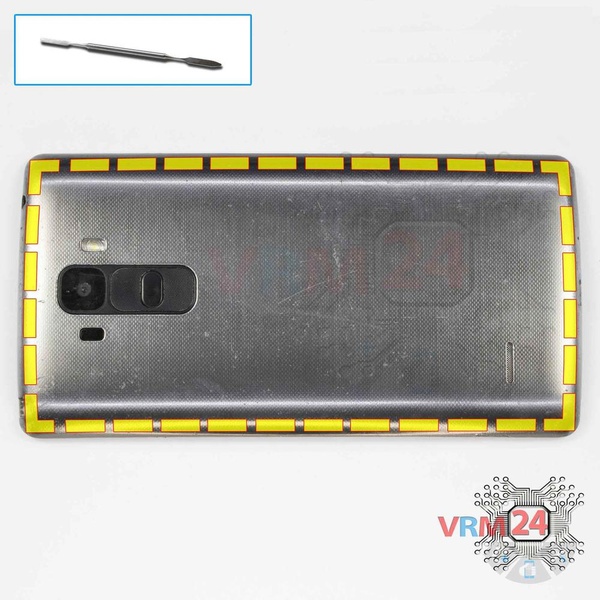

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

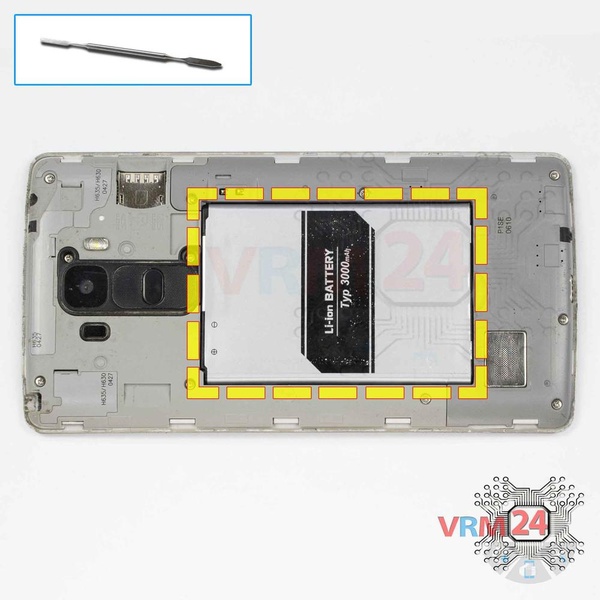

Retirez délicatement la batterie.

ℹ️ Le modèle LG G4 Stylus H635 possède une batterie BL-51YF d'une capacité de 3000 mAh (aussi appelée batterie rechargeable).

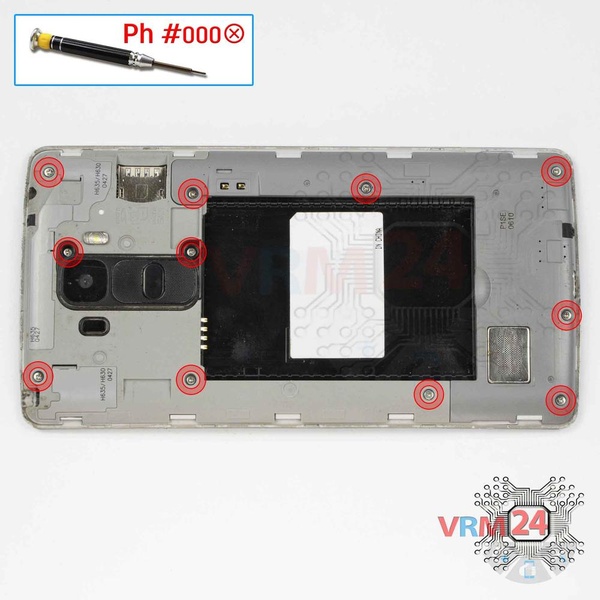

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 vis.

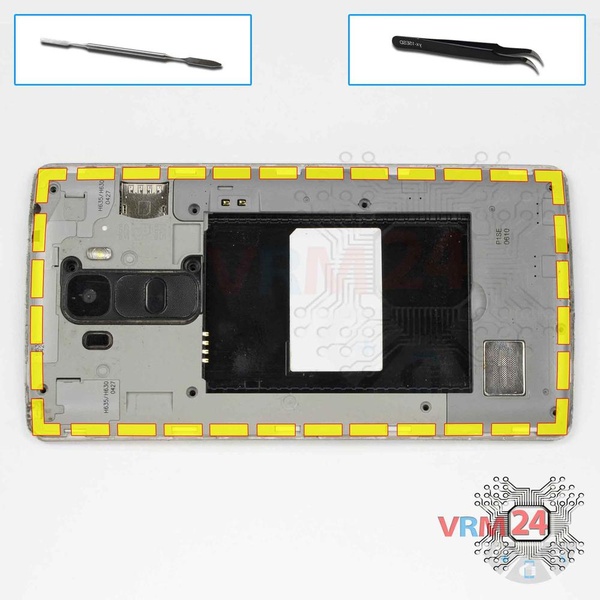

Retirez le cache avec les antennes et un haut-parleur. Essayez de soulever le cache par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

⚠ Il est crucial lors du remontage de vérifier que les contacts à ressort sur la carte et les pastilles de contact sur le cache correspondent et se touchent. Sinon, la perte de signal ou le signal peut être assez faible.

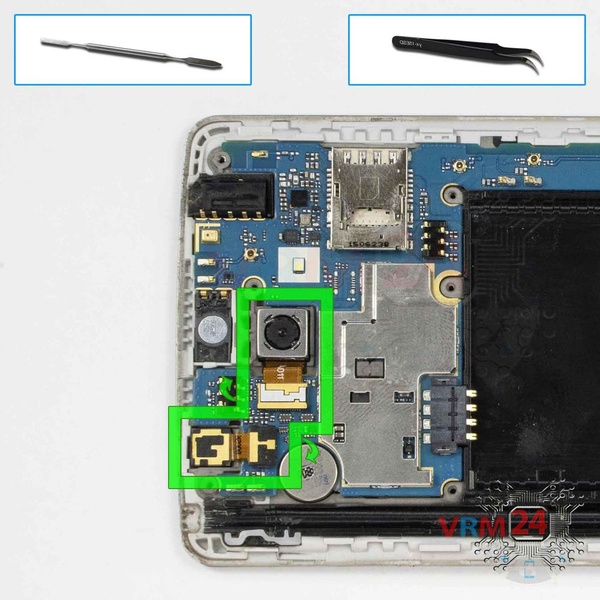

Déconnectez les connecteurs, retirez les caméras avant (selfie) et arrière.

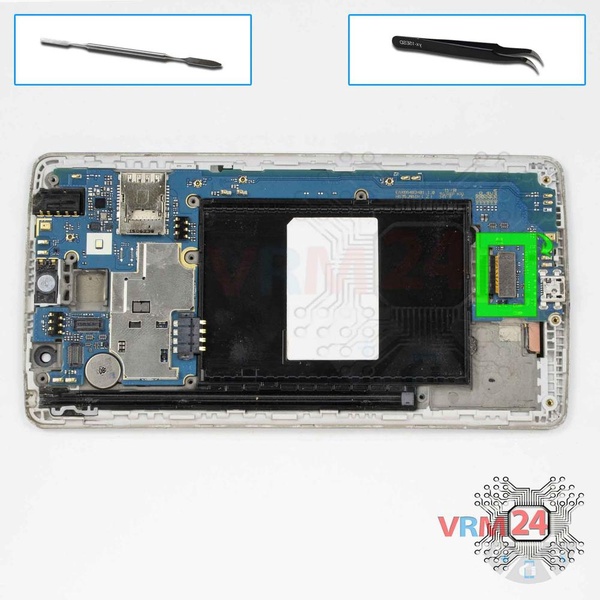

Déconnectez le connecteur du module d'affichage.

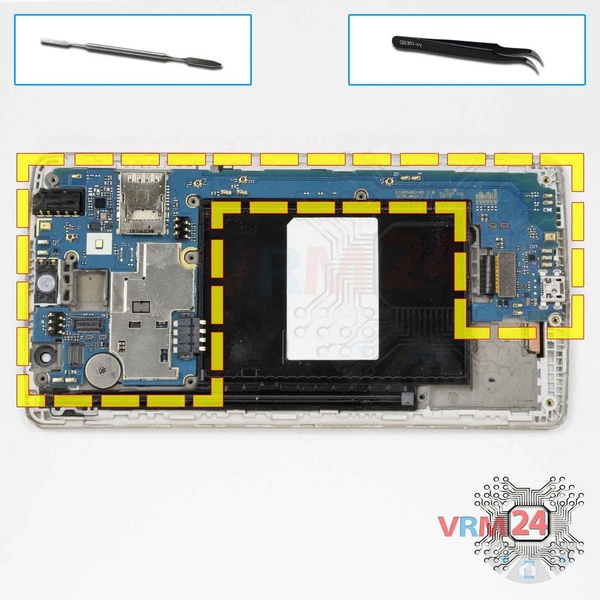

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

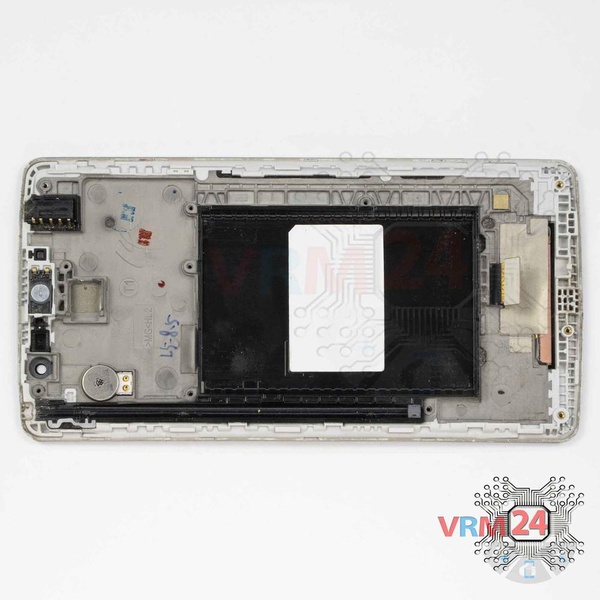

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la prise jack casque et le moteur de vibration.
