Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

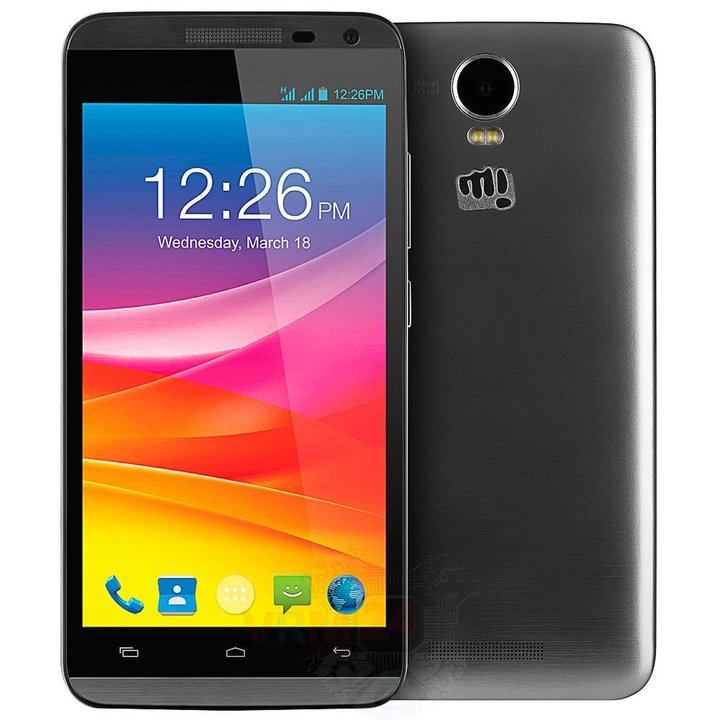

Démontage/Réparation de l'appareil mobile Micromax Canvas Power AQ5001 (Micromax Canvas Power) avec la description de chaque étape et l'ensemble d'outils requis.
5403
Vues
2
J'aime
—
Partager
18
Questions
Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 boulons dans le cadre du téléphone.
Étape 3.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 4.
Retirez le haut-parleur
Faites levier et retirez le buzzer (haut-parleur).
Étape 5.
Retirez la batterie
Débranchez le connecteur sur la carte mère et retirez la batterie.
Étape 6.
Retirez la carte fille
Déconnectez le connecteur inter-cartes de la carte mère et le connecteur du câble coaxial de la carte inférieure, puis retirez la carte inférieure avec le câble inter-cartes.
Étape 7.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.
Étape 8.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 9.
Dévissez une vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis dans la carte mère.

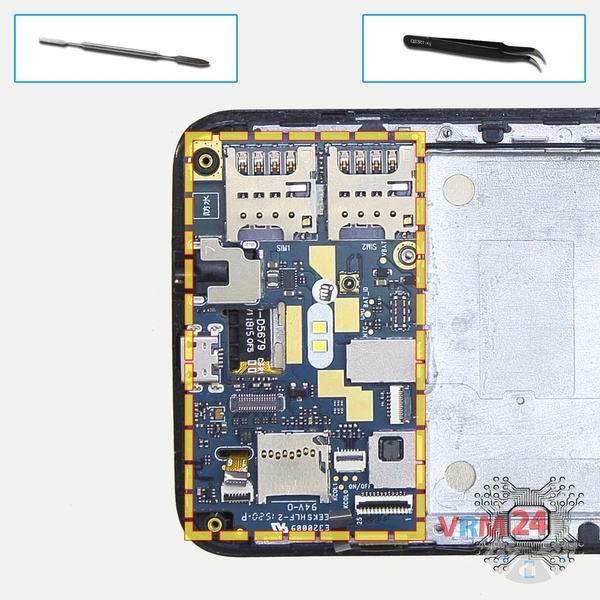

Étape 10.
Retirez la carte mère
Retirez la carte mère.

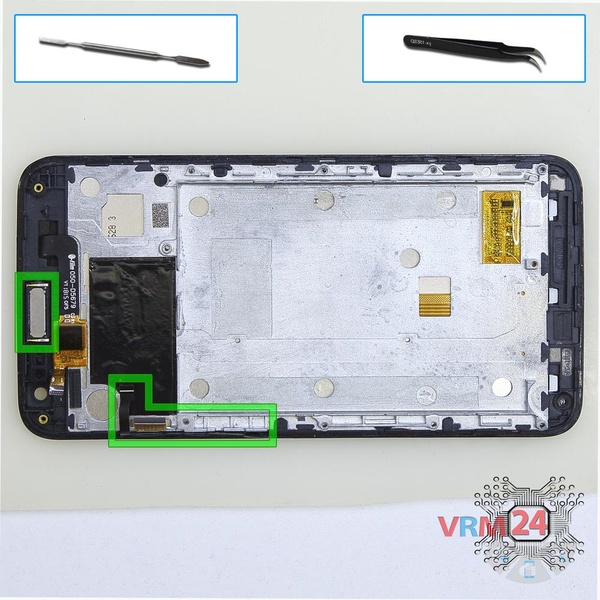

Étape 11.
Retirez les boutons
Soulevez & et retirez le écouteur (haut-parleur) & le câble flexible des boutons power & volume.

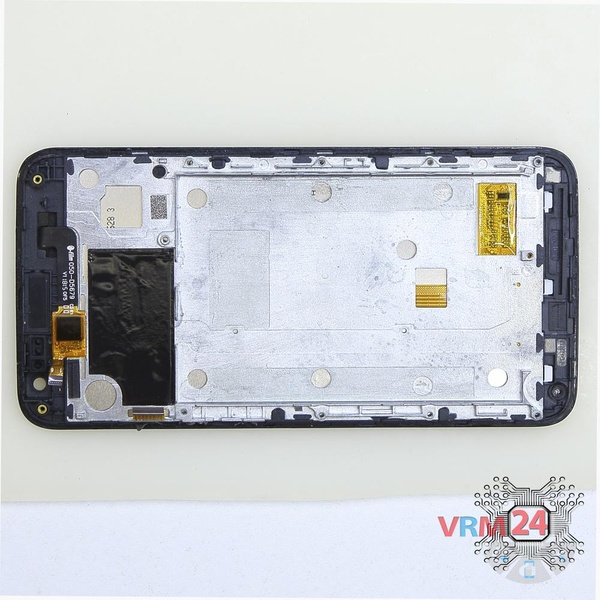

Étape 12.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
