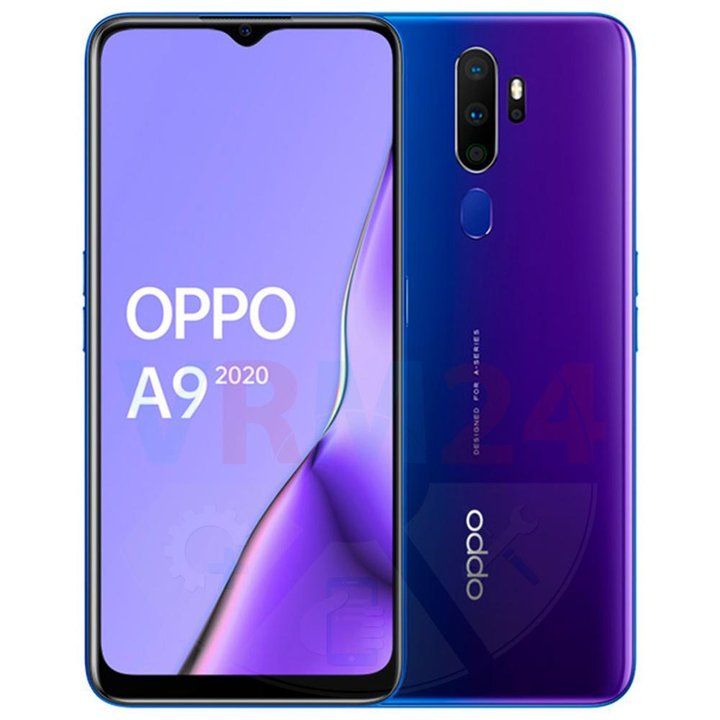

Démontage/Réparation de l'appareil mobile Oppo A9 (2020) (Oppo A9 (2020) CPH1941) avec la description de chaque étape et l'ensemble d'outils requis.

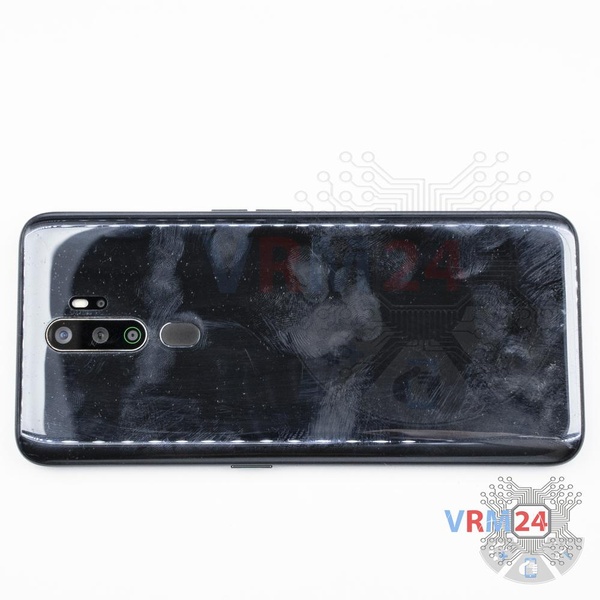

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

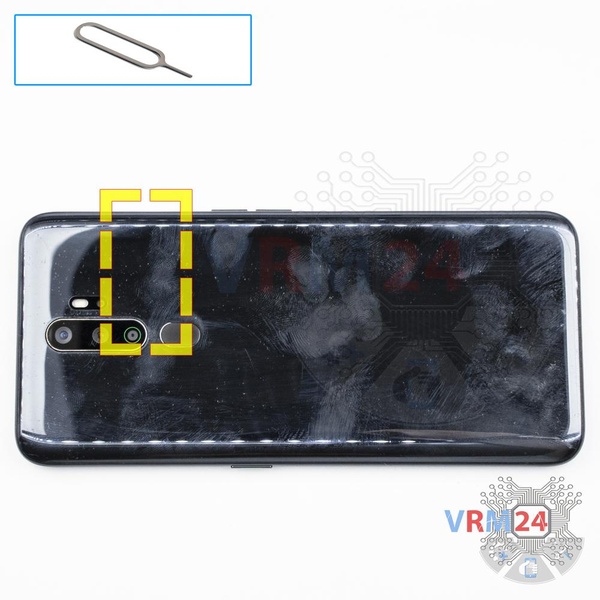

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

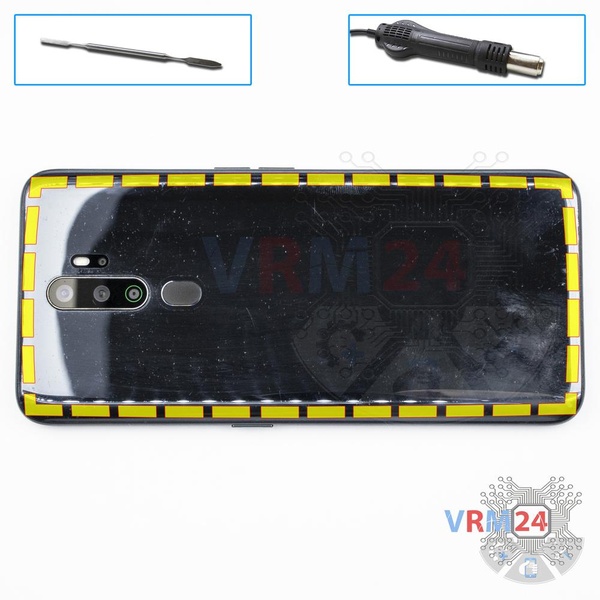

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

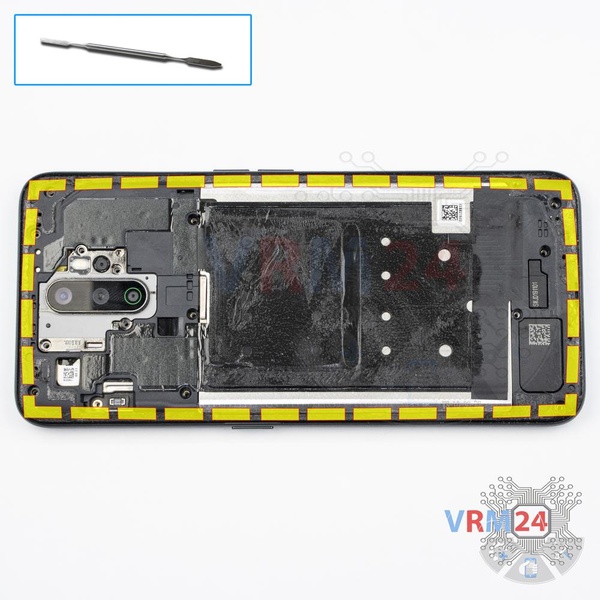

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

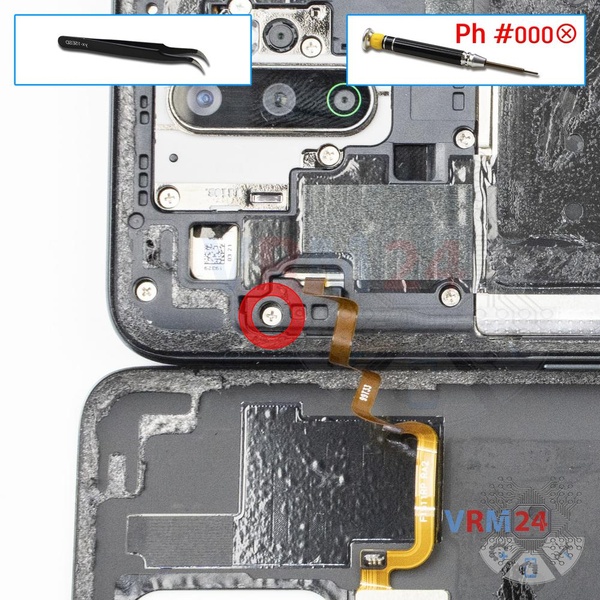

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support maintenant le connecteur du capteur d'empreintes digitales.

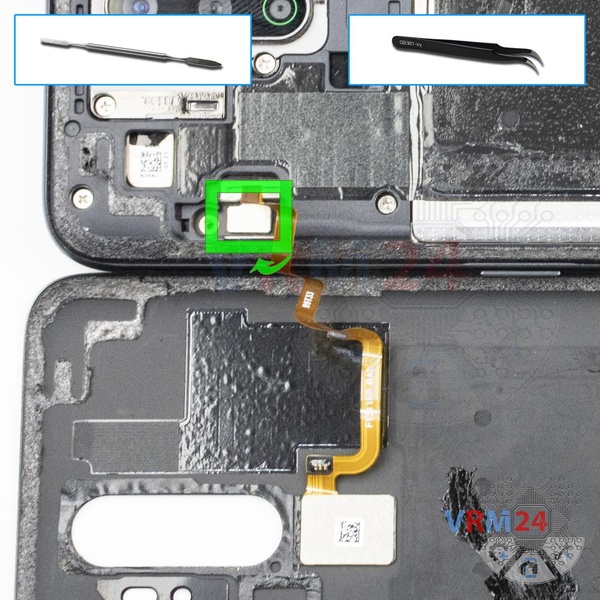

Soulevez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.

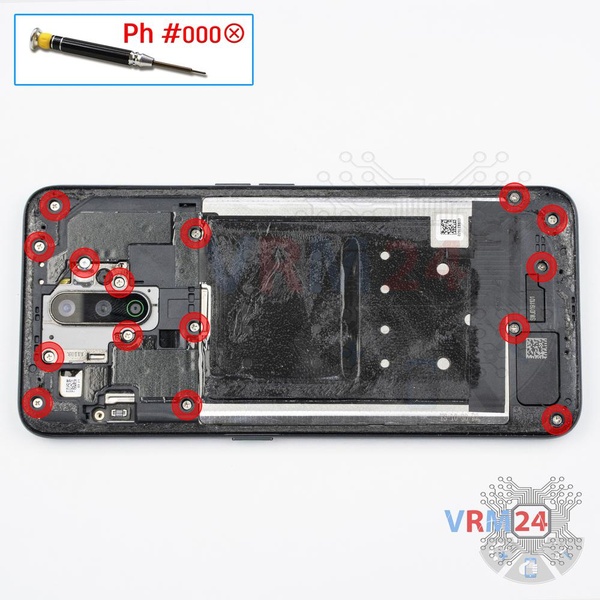

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 15 vis.

Retirez le cache intermédiaire avec les antennes qui protège la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte.

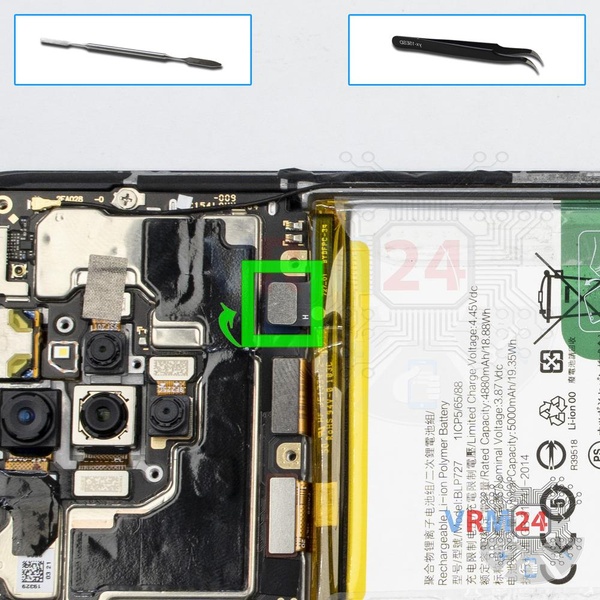

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Oppo A9 2020 (CPH1941) possède une batterie BLP727 d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

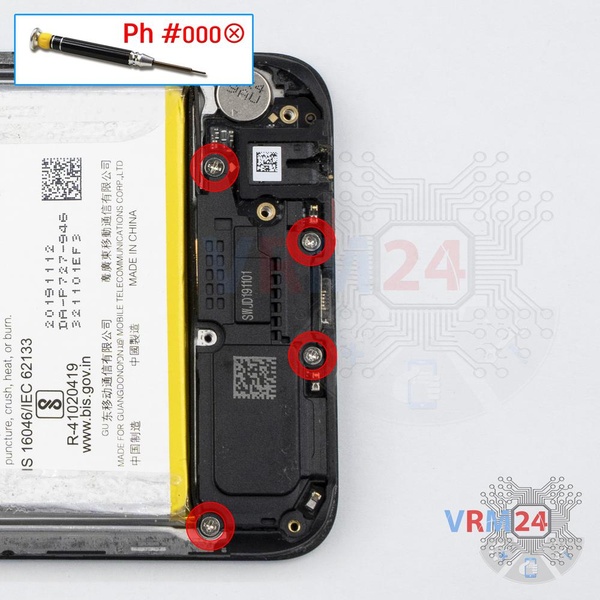

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis.

ℹ️ Veillez à noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (telles que les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

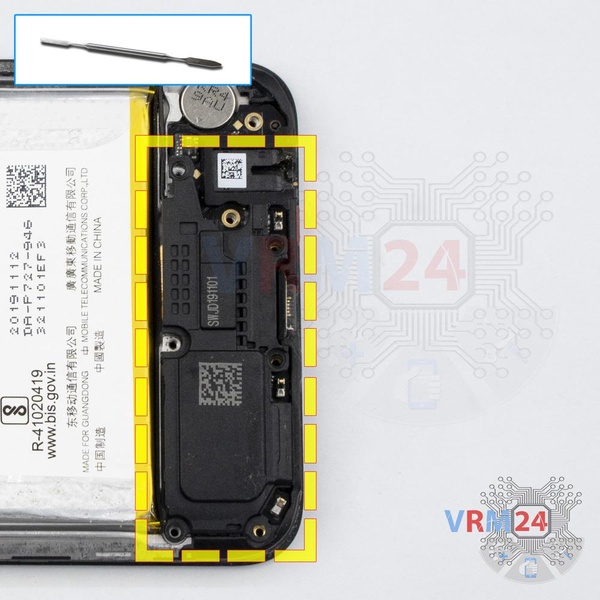

Retirez l'ensemble haut-parleur avec les antennes.

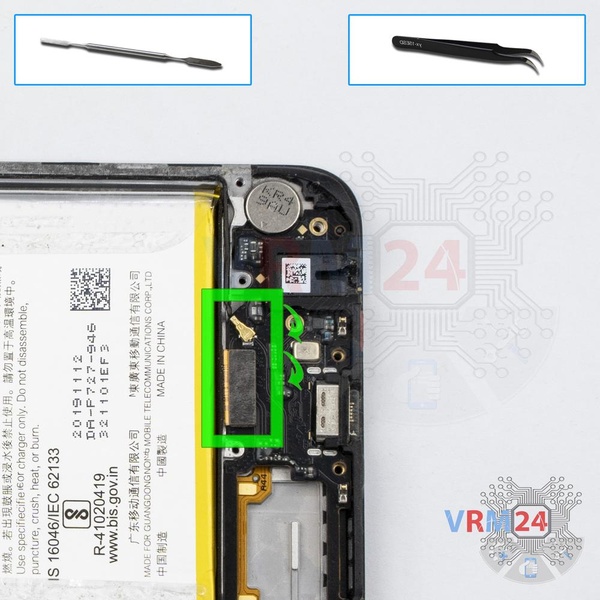

Déconnectez le connecteur du câble coaxial, câble vers la carte mère, sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

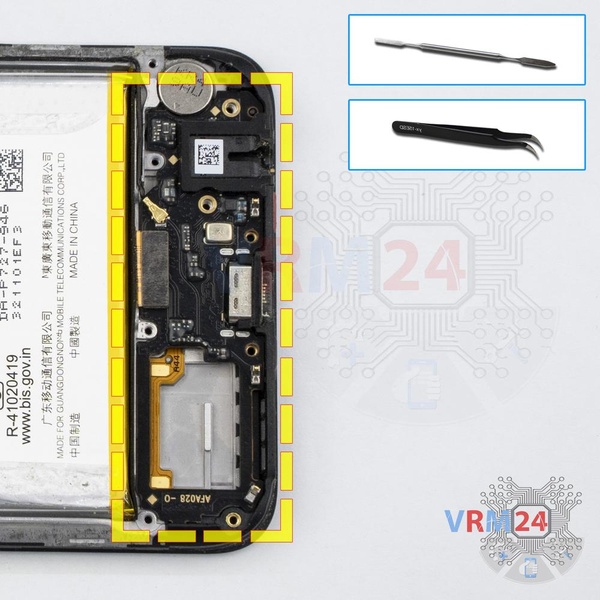

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, une prise jack pour écouteurs, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

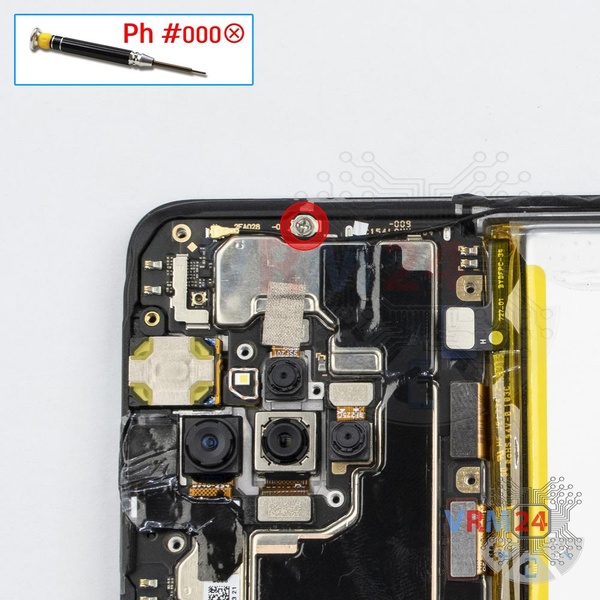

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis qui maintient la carte mère.

Décollez le film protecteur.

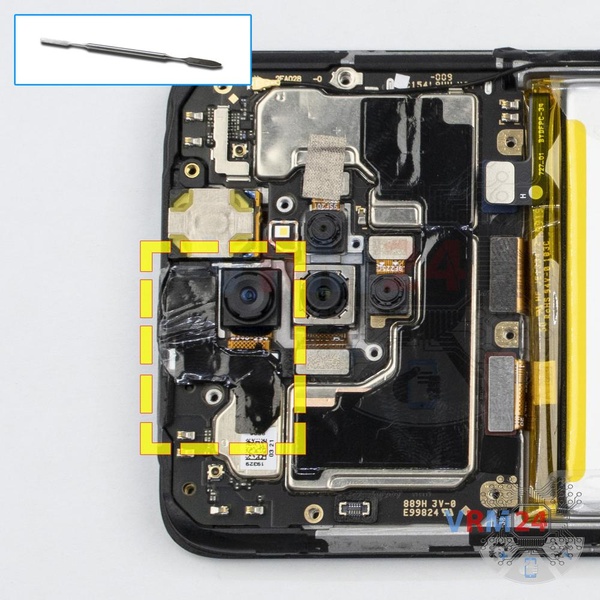

Déconnectez les connecteurs et retirez quatre caméras arrière et une caméra frontale (selfie).

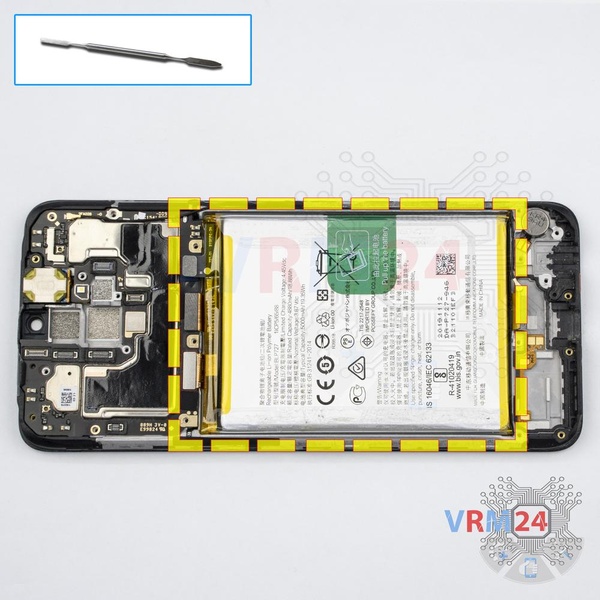

Retirez soigneusement la batterie.

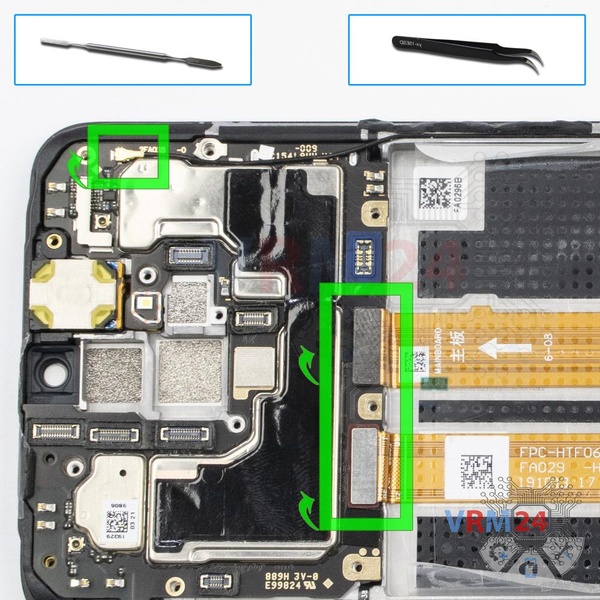

Soulevez les connecteurs du câble du module d'affichage, du câble inter-cartes et du câble coaxial.

⚠ Faites attention en retirant les câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

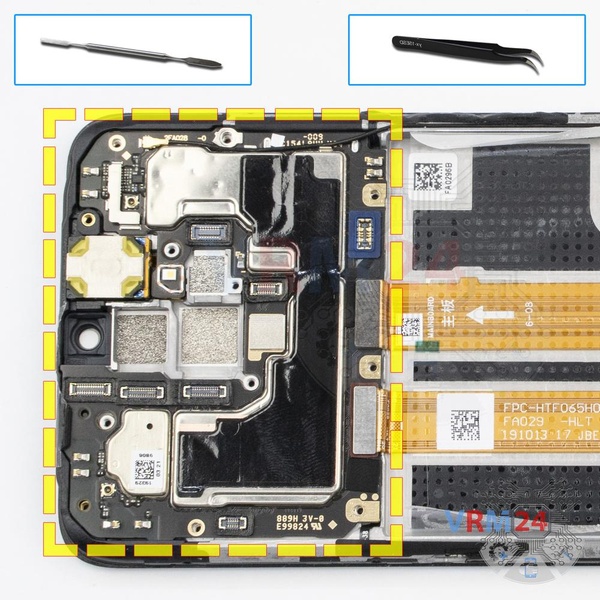

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

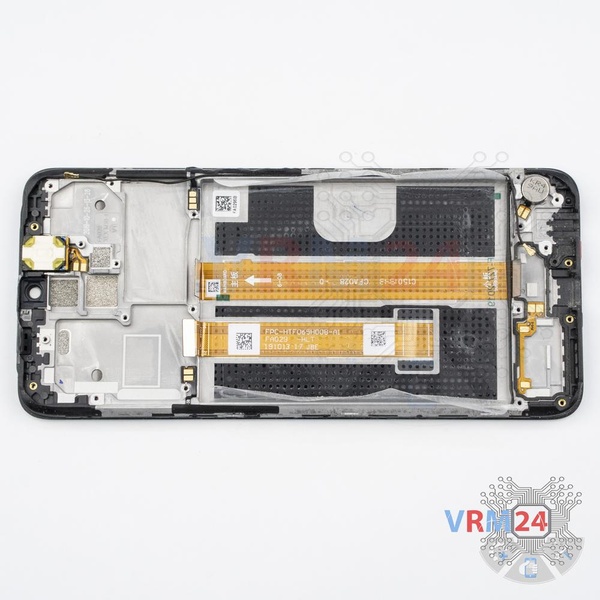

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, les câbles et le moteur de vibration.
