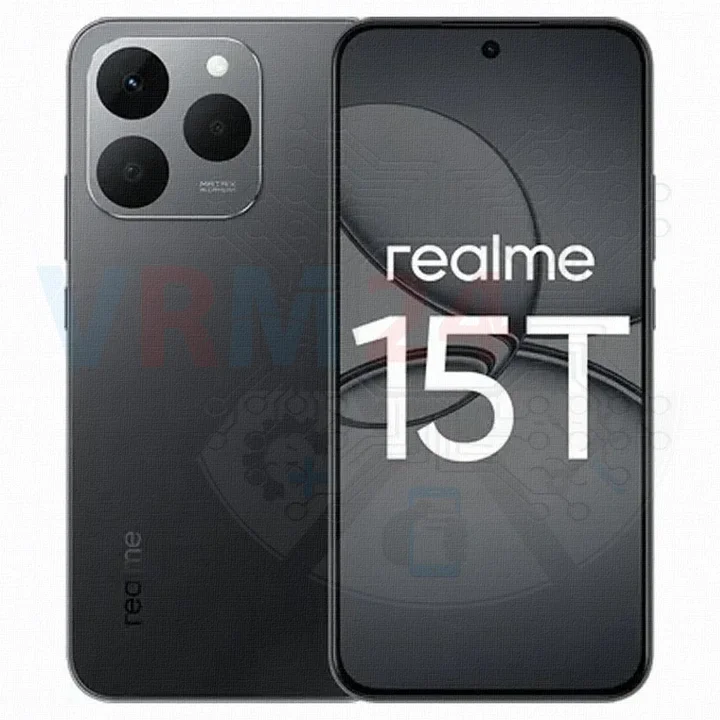

Démontage/Réparation de l'appareil mobile Realme 15T (Realme 15T RMX5111) avec la description de chaque étape et l'ensemble d'outils requis.

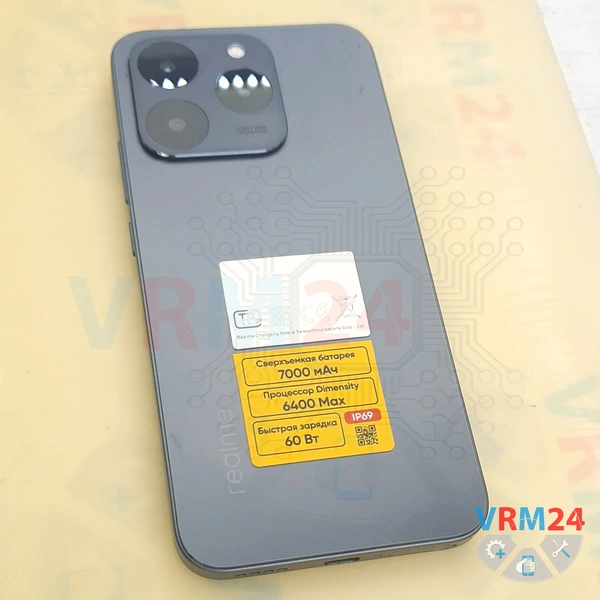

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

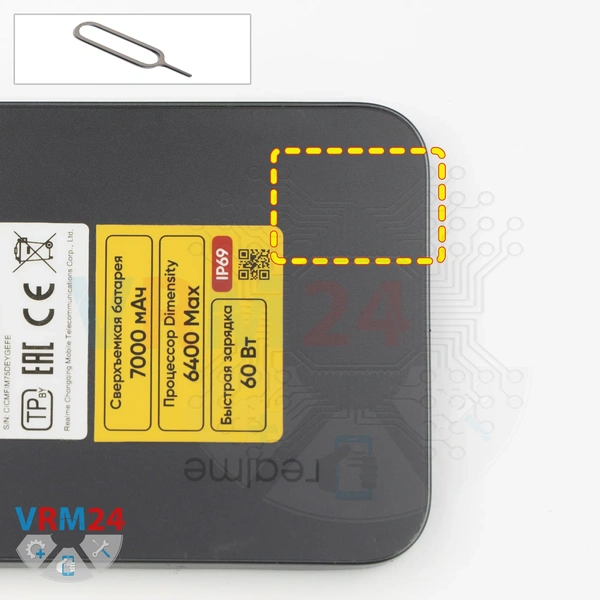

Comme d'habitude, la première chose à faire est de retirer le tiroir de carte SIM.

Pour ce faire, nous utilisons un outil d'éjection de SIM, l'insérons dans le trou d'éjection et poussons le tiroir de carte SIM vers l'extérieur.

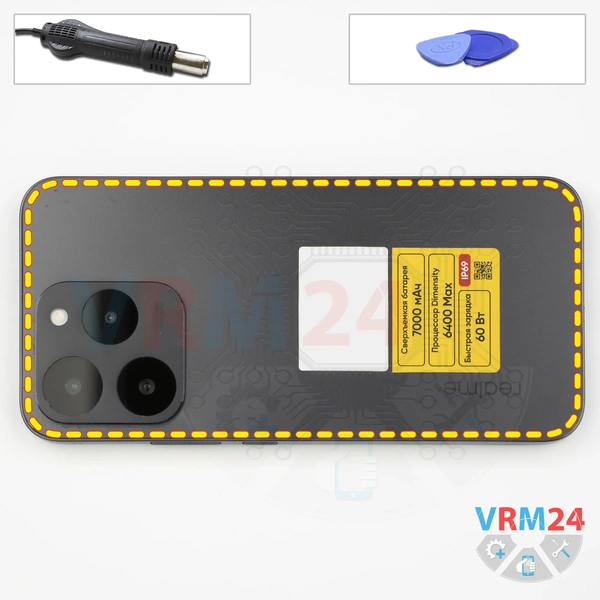

Ensuite, nous devons chauffer la coque arrière à une température d'environ 70°C, ou 160°F. Nous utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 5 à 10 minutes, nous pouvons commencer à séparer la coque arrière.

Pour ce faire, nous utilisons un film plastique fin, l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire, et le faisons glisser avec précaution autour du bord, en coupant l'adhésif.

Comme toujours, soyez particulièrement prudent autour du module de caméra pour ne pas toucher ou endommager accidentellement les lentilles.

Gardez à l'esprit que la coque arrière est également collée autour de la zone de la caméra.

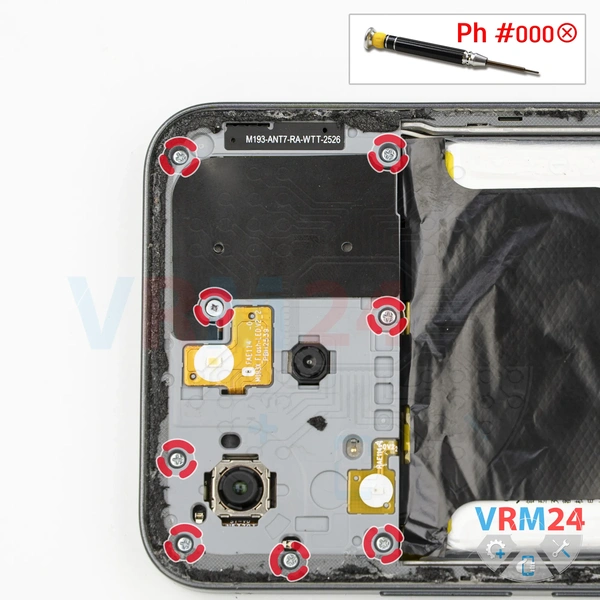

Ensuite, nous devons retirer les vis.

Nous utilisons un tournevis cruciforme 1.5 mm, également connu sous le nom de tournevis Phillips #000.

Il semble que toutes les vis soient identiques, mais il est toujours préférable de les disposer dans l'ordre sur un tapis magnétique ou une autre surface organisée, car les vis ne se vissent parfois pas correctement si elles sont remises dans les mauvais trous.

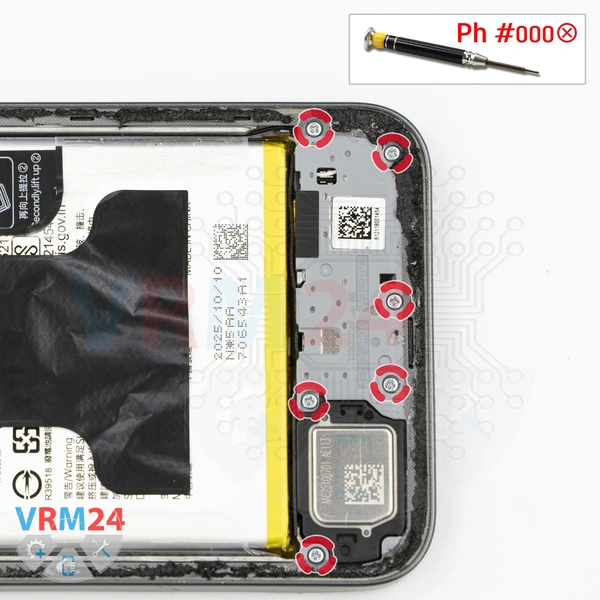

Les vis de la section inférieure semblent également identiques, mais il est toujours préférable de les garder séparées des autres.

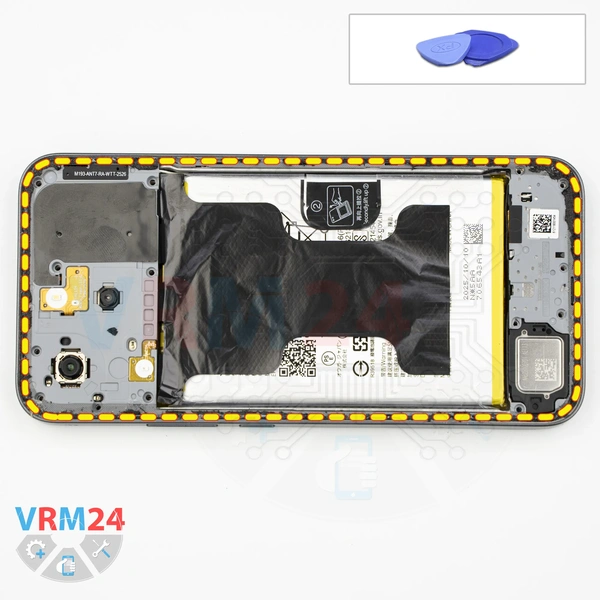

Vérifiez qu'aucune vis n'a été oubliée, puis nous pouvons passer au retrait du châssis intermédiaire.

Il est préférable de commencer avec un film plastique fin.

Insérez-le dans l'espace entre le cadre de l'écran et la coque du châssis intermédiaire, libérez quelques clips, puis passez à un outil d'ouverture en plastique plus épais.

Gardez à l'esprit que sur ce modèle, le châssis intermédiaire est également fixé avec de l'adhésif, il doit donc être retiré avec précaution. Vous remarquerez une résistance supplémentaire lors de la séparation.

Ne forcez pas. Dégagez la coque avec précaution en décollant l'adhésif. Faites attention à ce qui se trouve en dessous et assurez-vous qu'il n'y a pas de vis cachées. C'est vraiment important.

N'insérez pas le film ou l'outil trop profondément, car nous ne savons pas exactement quels composants se trouvent sous la coque du châssis intermédiaire.

Finalement, la coque se détache. Retournez-la et nous verrons les pads de contact, les pistes d'antenne et l'ensemble des boutons latéraux qui y sont attachés.

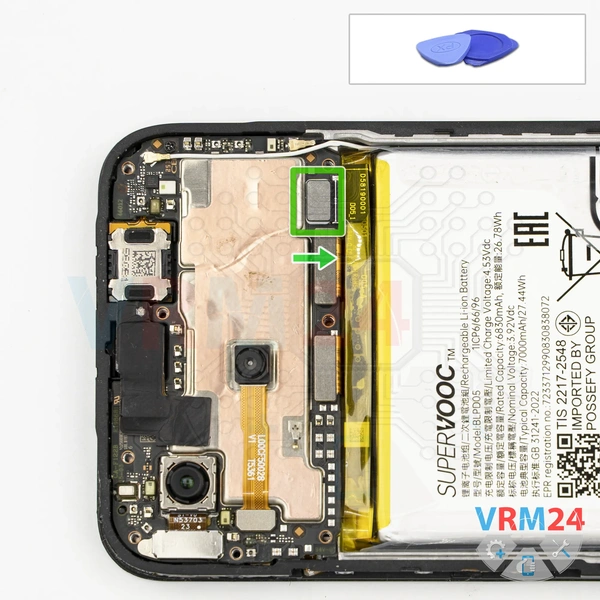

Ensuite, utilisez un outil non métallique pour déconnecter le connecteur de la batterie, puis passez à la section inférieure.

ℹ️ Le Realme 15T RMX5111 utilise une batterie BLPD05rechargeable d'une capacité de 7000 mAh.

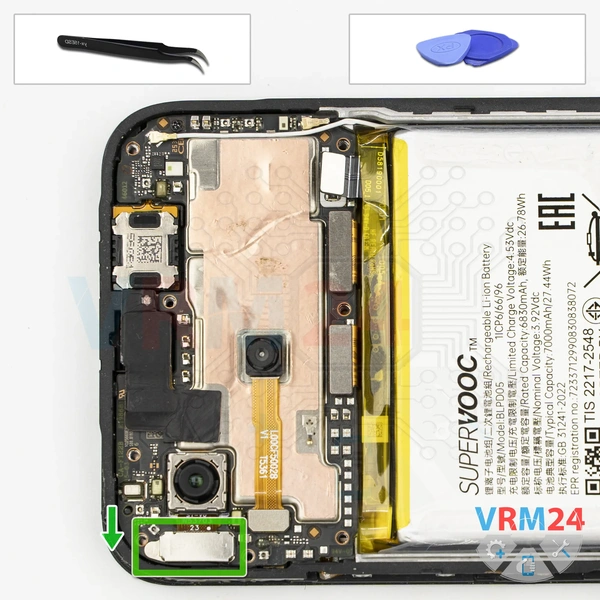

Le connecteur de la caméra principale est fixé par un support de retenue.

Retirez le support et mettez-le de côté.

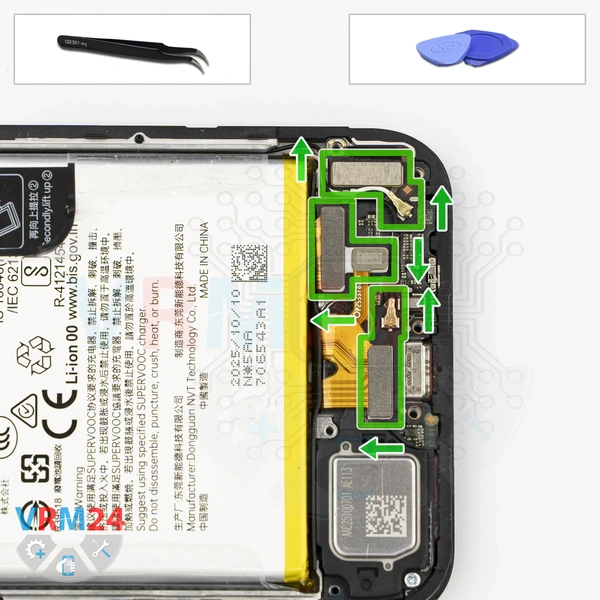

Dans la section inférieure, déconnectez la nappe d'interconnexion, déconnectez le connecteur du capteur d'empreintes digitales, déconnectez la deuxième nappe d'interconnexion et déconnectez la nappe d'affichage.

Déconnectez le câble coaxial et libérez-le de son cheminement pour qu'il ne gêne pas.

Nous devons également déconnecter le deuxième câble coaxial et le mettre de côté.

Vérifiez que tous les connecteurs ont été déconnectés et dégagés.

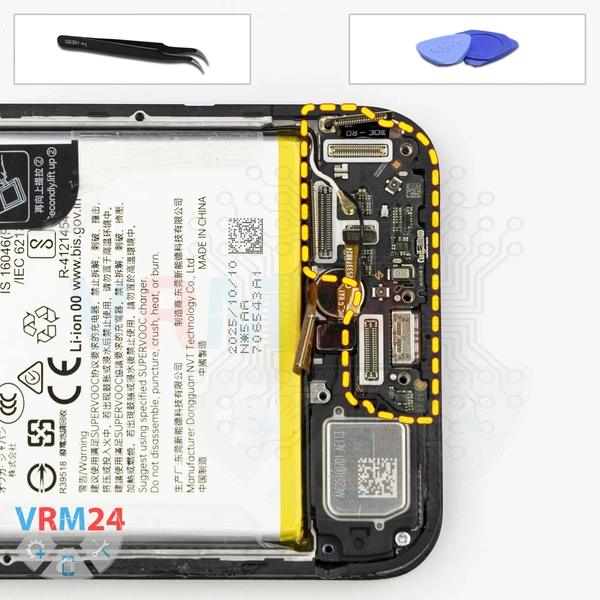

Après cela, nous pouvons essayer de retirer la carte fille.

La carte fille est maintenue en place par des clips. Soulevez-la avec précaution, écartez les nappes pour qu'elles ne gênent pas, et retirez la carte fille, qui est légèrement encastrée dans le cadre de l'écran.

La carte fille contient le port de charge, le microphone et le connecteur de carte SIM au verso.

Les seuls composants restants dans le cadre de l'écran sont le capteur d'empreintes digitales et le moteur de vibration.

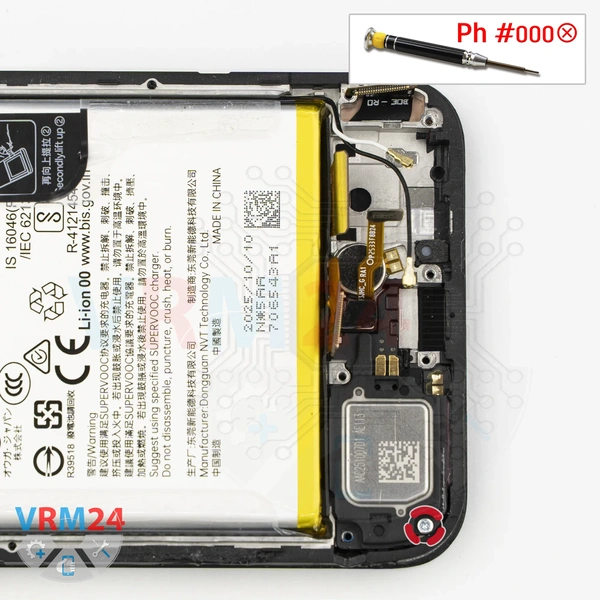

Il y a aussi une vis qui fixe le cache du haut-parleur. Retirez cette vis et mettez-la de côté.

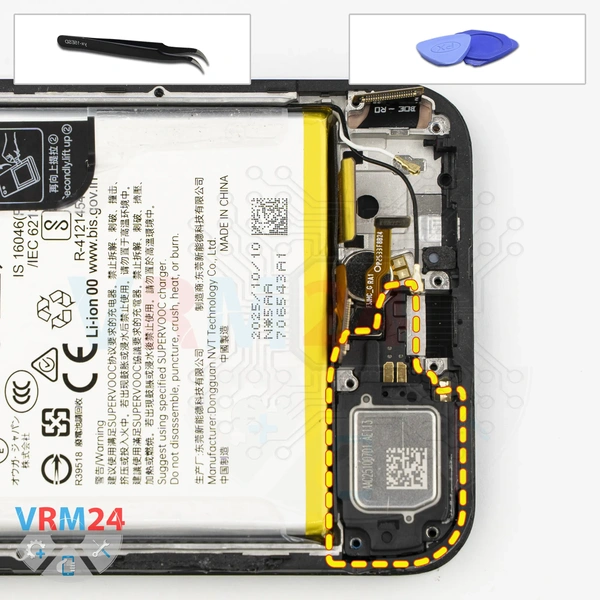

Ensuite, soulevez avec précaution le bord du cache du haut-parleur, retirez-le, enlevez-le et mettez-le de côté.

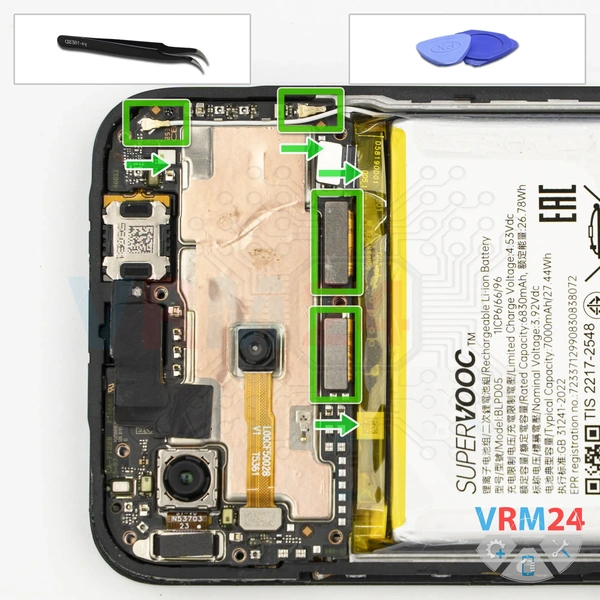

Sur la carte mère, déconnectez la nappe d'interconnexion, déconnectez la nappe d'affichage.

Ensuite, déconnectez les connecteurs des câbles coaxiaux et libérez les câbles des clips de retenue sur la carte mère.

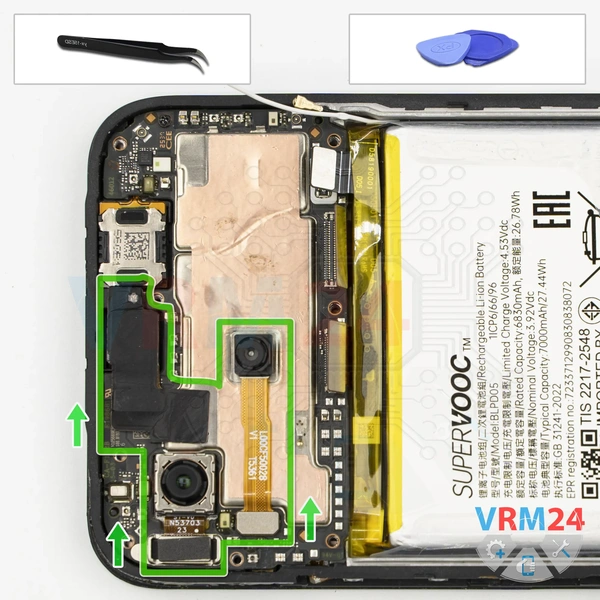

Et nous déconnectons la caméra arrière avec la longue nappe. Après cela, nous pouvons déconnecter la deuxième caméra arrière.

Maintenant, nous pouvons déconnecter la caméra frontale. Il est préférable de garder la feuille thermique intacte, car nous en aurons besoin à nouveau lors du remontage.

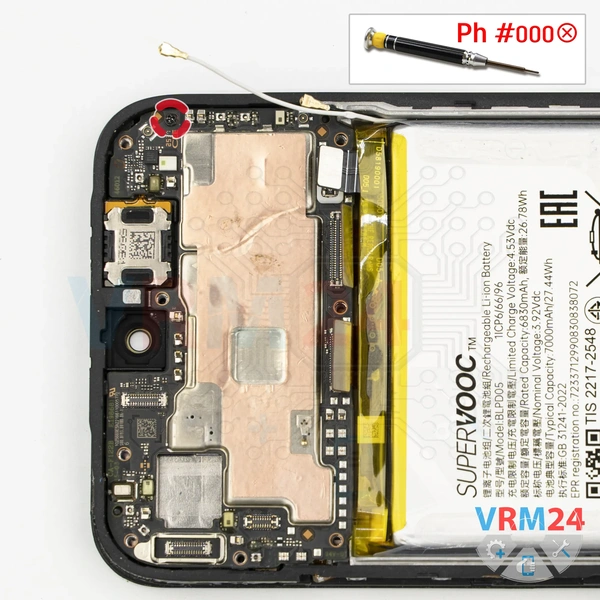

Nous devons également retirer la vis unique qui fixe la carte mère. Elle est clairement différente des vis précédentes.

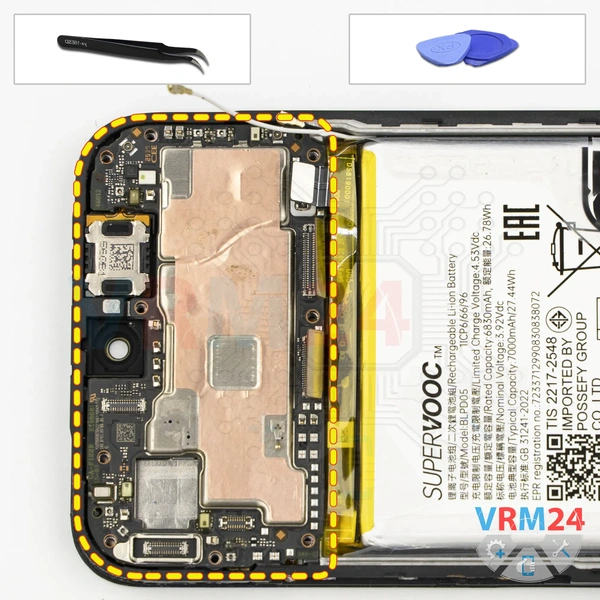

Maintenant, plus rien ne maintient la carte mère en place. Soulevez-la avec précaution et mettez-la de côté.

⚠️ Ne pliez pas la carte de circuits imprimés lors du retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles depuis l'intérieur.

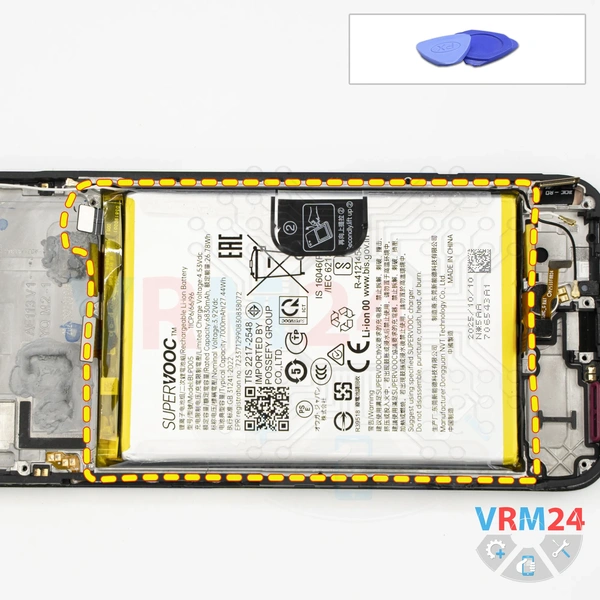

Enfin, nous pouvons retirer la batterie.

D'abord, dépliez le film protecteur transparent.

Ensuite, tirez doucement vers le haut sur la languette noire.

Continuez à tirer avec précaution sur la languette vers le haut pour libérer la batterie.

Sous la batterie se trouve un film adhésif protecteur transparent qui protège les nappes de connexion.
