Démontage/Réparation de l'appareil mobile Realme C61 (Realme C61 RMX3930) avec la description de chaque étape et l'ensemble d'outils requis.

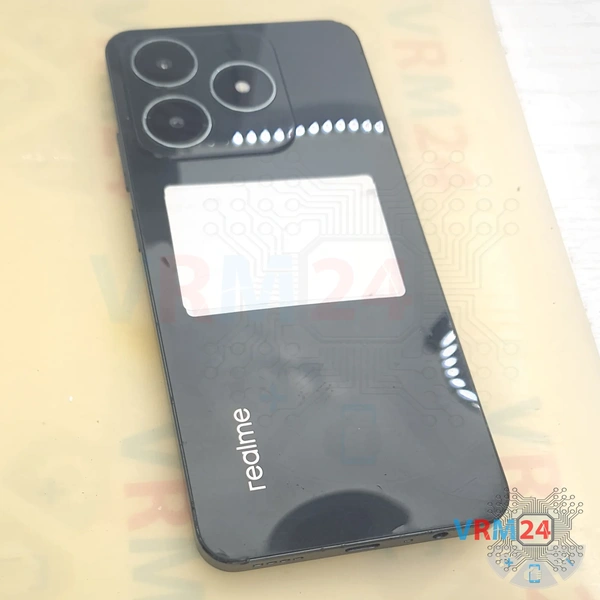

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

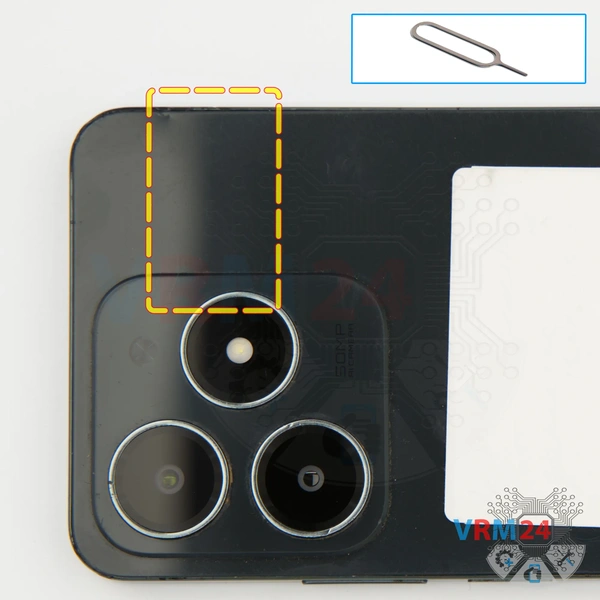

Tout d'abord, nous devons retirer le tiroir de carte SIM et de carte mémoire.

Pour ce faire, nous utilisons un outil d'éjection spécial. Poussez le tiroir vers l'extérieur et mettez-le de côté.

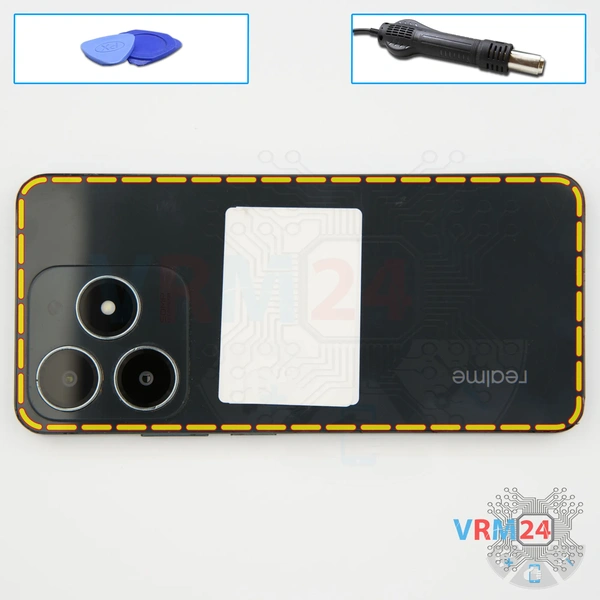

Ensuite, nous devons chauffer la coque arrière à environ 70 degrés Celsius ou 160 degrés Fahrenheit. Nous’utilisons un tapis chauffant, mais vous pouvez aussi utiliser un sèche-cheveux.

Après avoir chauffé pendant 5 à 10 minutes, nous pouvons commencer à détacher ou séparer la coque arrière.

Pour cela, nous utilisons un film plastique fin, l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire, et essayons soigneusement de séparer la coque arrière.

Nous passons soigneusement le film le long du bord pour couper l'adhésif en dessous.

Comme toujours, soyez particulièrement prudent autour de la zone de la caméra pour éviter d'endommager les lentilles, et près des boutons latéraux et du capteur d'empreintes digitales, car des nappes peuvent y être attachées.

Ensuite, nous devons protéger la lentille de la caméra. Couvrez-la soigneusement pour éviter que la poussière ne pénètre à l'intérieur.

Nous appliquons le film protecteur non pas sur la lentille elle-même, mais sur le rebord autour de la caméra.

Et nous passons au dévissage des vis dans la partie supérieure du châssis intermédiaire. Pour cela, nous utilisons un tournevis cruciforme 1.5 mm (PH #000).

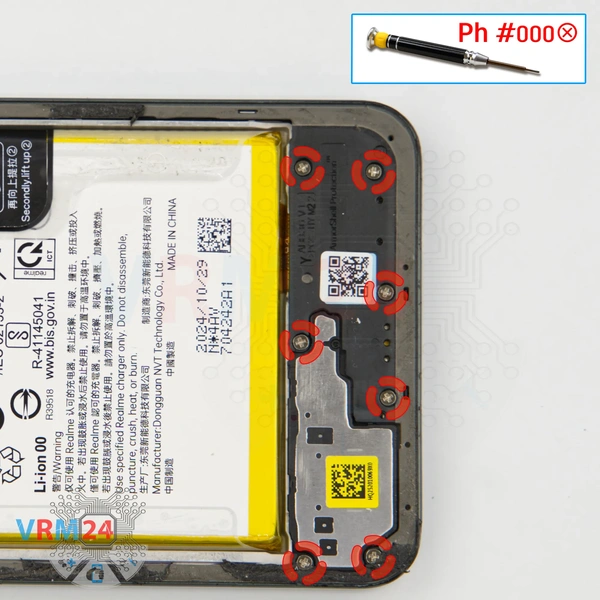

Et nous dévissons les vis dans la partie inférieure du châssis intermédiaire. Pour cela, nous utilisons également un tournevis cruciforme 1.5 mm (PH #000).

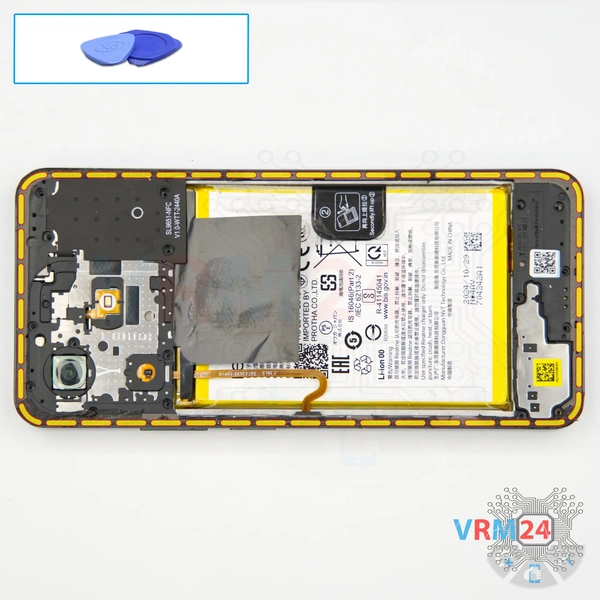

Ensuite, nous procédons au détachement du châssis intermédiaire.

D'abord, nous utilisons un film plastique fin, l'insérons dans l'espace entre le châssis intermédiaire et le cadre de l'écran près de la zone du tiroir SIM, et libérons quelques clips. Ensuite, nous passons à un outil légèrement plus épais.

Faites soigneusement le tour des bords en séparant le châssis intermédiaire.

Remarque : le châssis intermédiaire est maintenu très fermement le long des bords.

Soyez très prudent autour des bords de l'écran pour éviter tout dommage — il’est facile de fissurer ou d'ébrécher les coins, ce qui pourrait laisser de petits trous désagréables le long du bord de l'écran’.

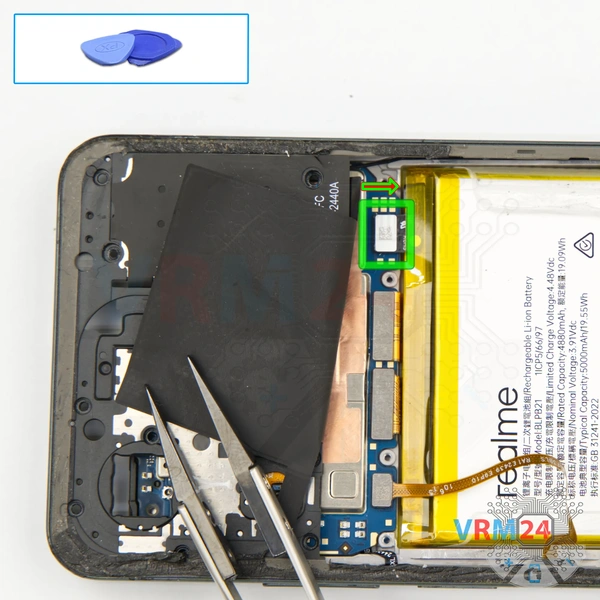

Ensuite, utilisez un outil non métallique pour déconnecter le connecteur de la batterie.

ℹ️ Le modèle Realme C61 RMX3930 dispose d'une batterie BLPB21 d'une capacité de 5000 mAh (également appelée batterie rechargeable).

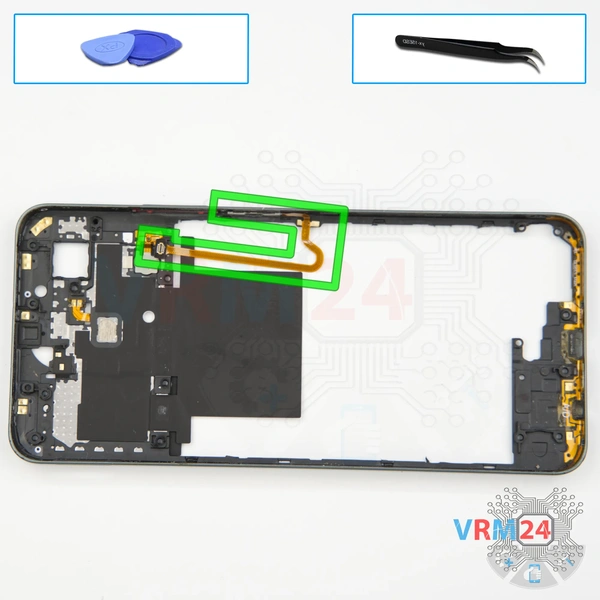

Déconnectez ensuite le connecteur du capteur d'empreintes digitales et mettez le châssis intermédiaire de côté.

Nous pouvons détacher le capteur d'empreintes digitales, il est légèrement collé.

Passons maintenant à la partie inférieure.

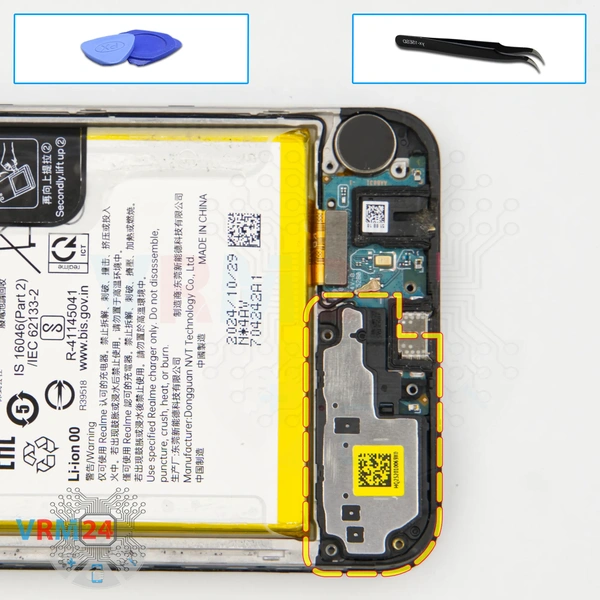

D'abord, nous retirons le cache qui masque le haut-parleur. Cherchez le bon point où nous pouvons faire levier et le soulever.

Le haut-parleur proprement dit est intégré au cadre de l'écran.

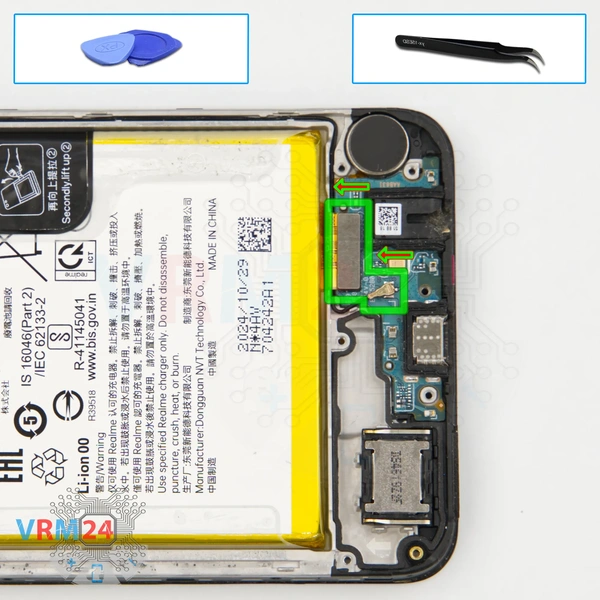

Ensuite, nous déconnectons la nappe flexible inter-cartes et le connecteur du câble coaxial.

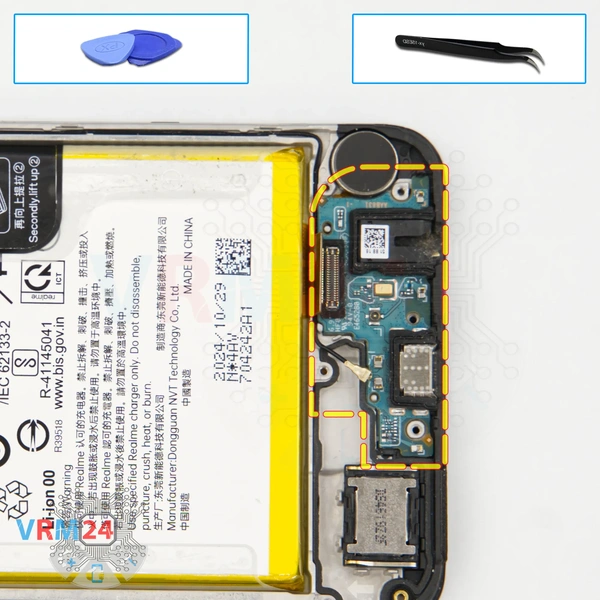

Maintenant, nous pouvons retirer la carte fille. Elle’est maintenue en place par deux clips — un en haut et un en bas. Soyez très délicat et ne forcez pas.’

Les cartes filles sont généralement assez fines et fragiles, et il est facile de les endommager.

Là encore, cherchez le bon endroit pour faire levier doucement et la soulever.

Une fois retirée, vous pouvez voir que la carte fille abrite le port de charge, le microphone, le port jack casque et d'autres composants au dos.

Ensuite, nous passons à la carte mère.

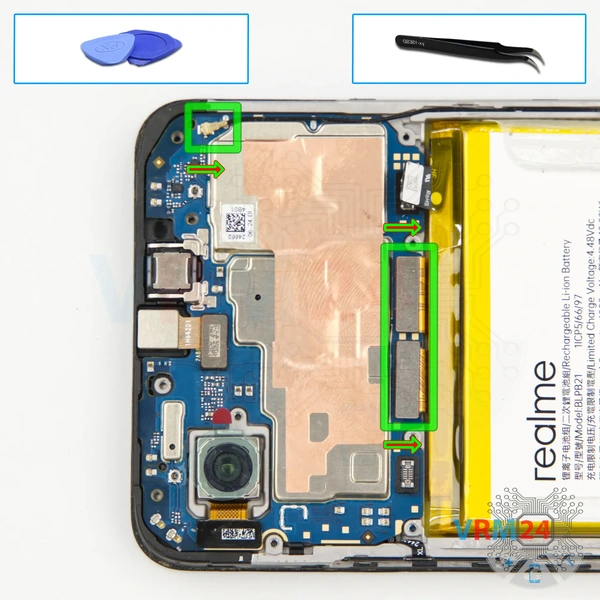

Déconnectez la nappe flexible inter-cartes, la nappe flexible de l'écran et le connecteur du câble coaxial.

Retirez ensuite le câble coaxial des clips qui le fixent à la carte mère.

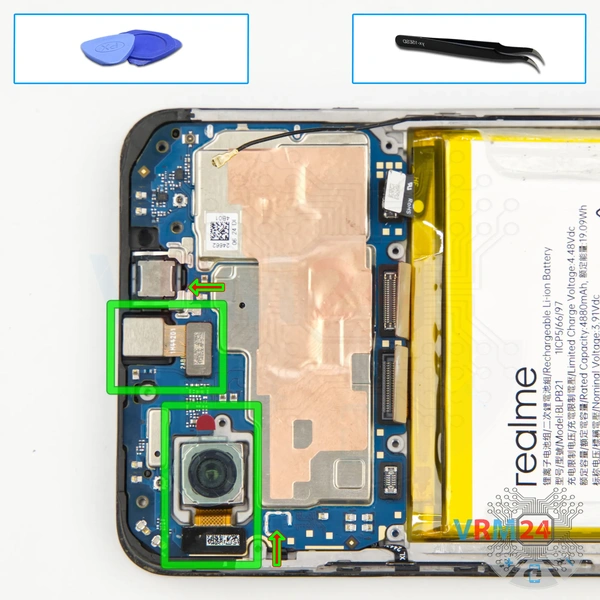

Nous pouvons maintenant déconnecter et retirer la caméra arrière et la mettre de côté.

Ensuite, nous déconnectons la caméra avant. Il’est judicieux de couvrir l'objectif pour éviter que la poussière ne s'y dépose. Mettez la caméra de côté.

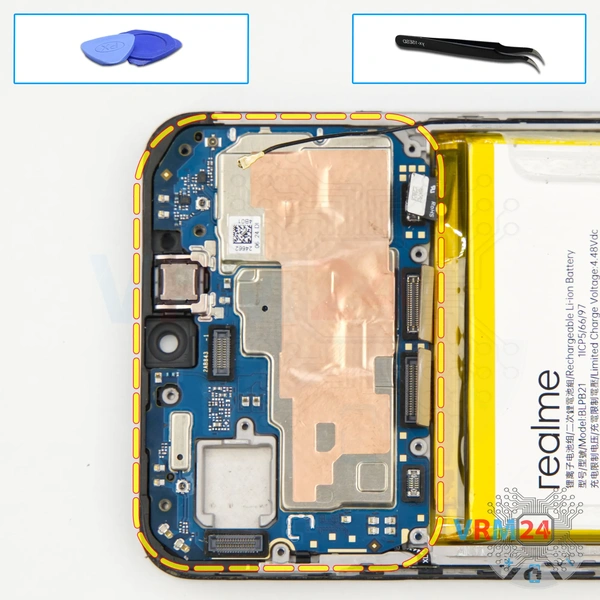

Maintenant, nous pouvons retirer la carte mère. Comme pour les autres téléphones Realme, il est important de trouver le bon endroit pour faire levier, car la carte est très probablement maintenue en place par des clips.

Une fois le bon endroit trouvé et un léger levier effectué, la carte mère devrait sortir facilement.

Et nous pouvons remarquer de la pâte thermique appliquée au dos de la carte.

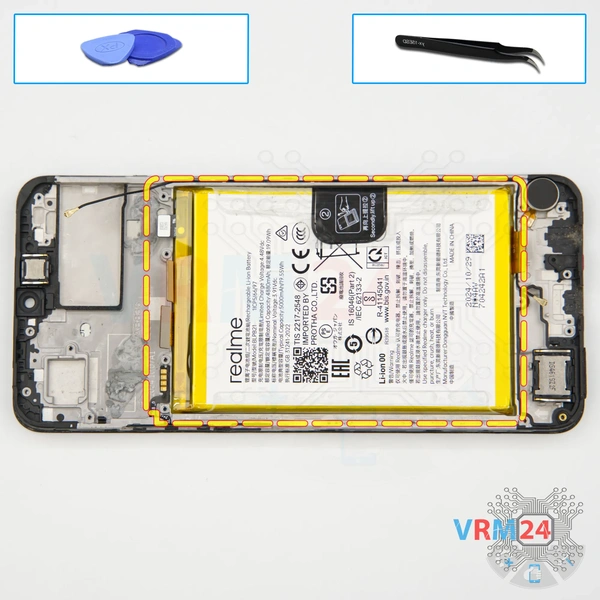

Enfin, nous passons au retrait de la batterie.

Il’y a un film transparent qui recouvre la batterie. Il’y a aussi une languette noire au centre que vous’devrez soulever avec précaution.

D'abord, décollez le film transparent pour qu'il’ne gêne pas ou ne maintienne pas la batterie en place. Cela permet un retrait facile.

Maintenant, soulevez soigneusement la languette noire et tirez-la doucement vers le haut pour retirer la batterie.

Sous la batterie, il’y a une couche adhésive transparente qui protège les nappes flexibles inter-cartes.

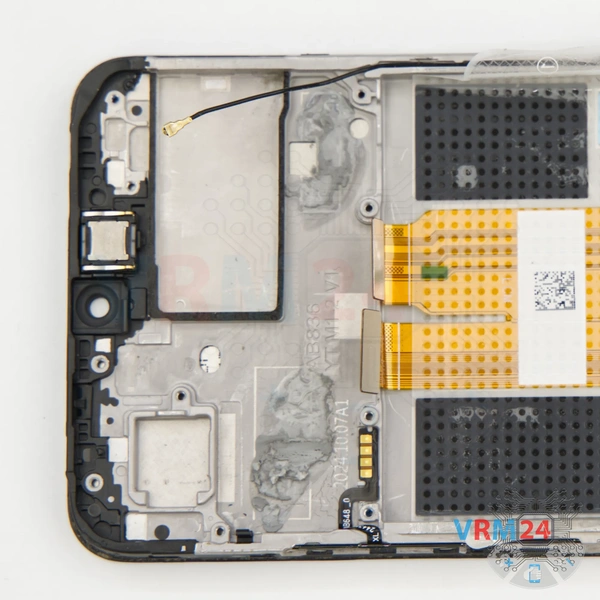

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le haut-parleur, et le moteur de vibration.
