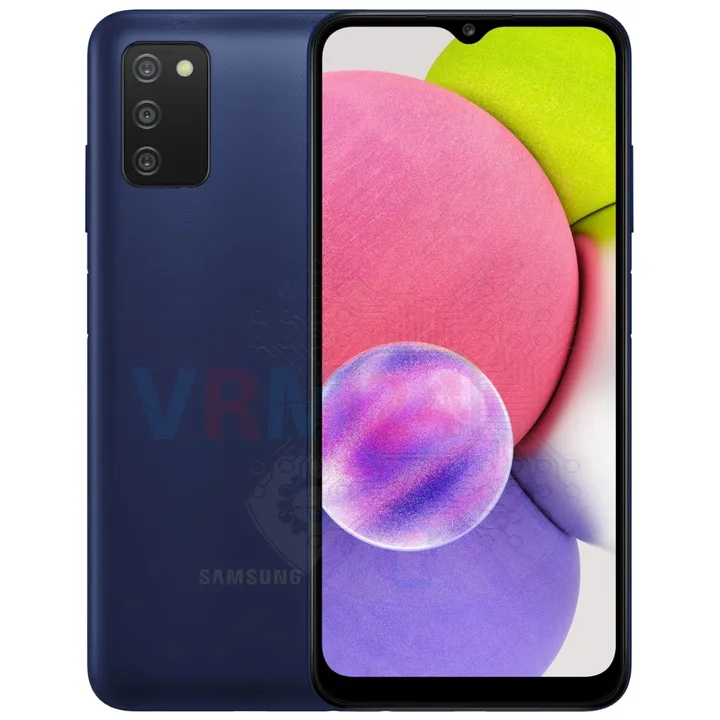

Démontage/Réparation de l'appareil mobile Samsung Galaxy A03s SM-037 avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur tout le pourtour, les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠️ Faites attention au câble du capteur d'empreintes digitales situé à l'intérieur.

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les huit vis.

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord, détachez les clips et retirez la coque.

ℹ️ Essayez de soulever la coque par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy A03s possède une batterie HQ-50S d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

Soulevez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.

Faites levier sur les connecteurs et retirez les deux caméras arrière et une caméra avant (selfie).

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez une vis fixant la carte mère.

Déconnectez les connecteurs du câble du module d'affichage, du câble inter-cartes et du câble coaxial.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Soulevez le connecteur et retirez la caméra arrière.

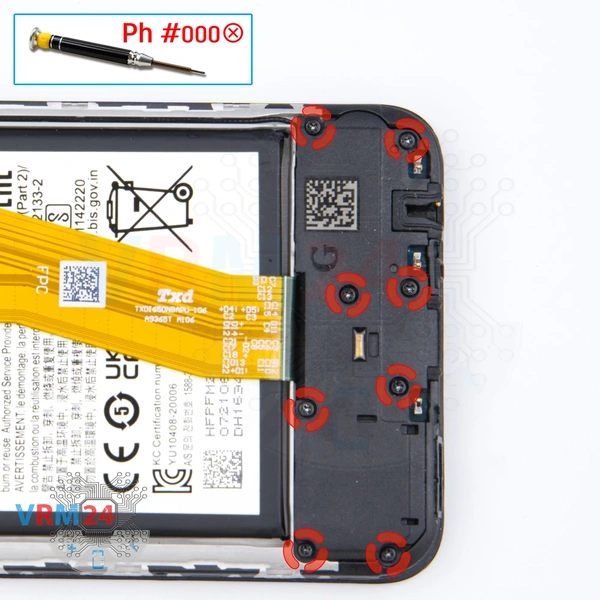

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les huit vis.

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les pistes d'antenne.

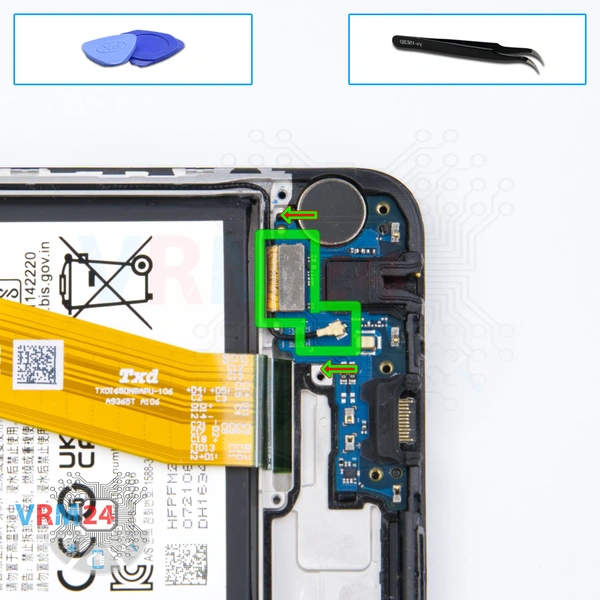

Débranchez le connecteur du câble coaxial, le connecteur du câble inter-cartes.

⚠️ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, la batterie, le câble coaxial et le moteur de vibration.

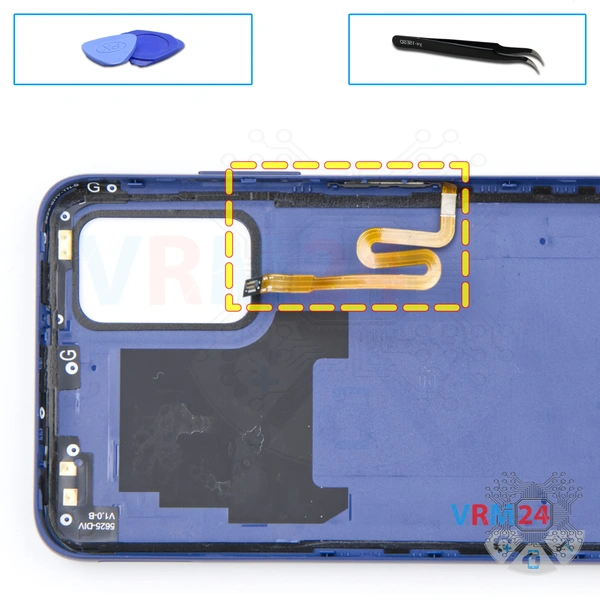

Détachez soigneusement le corps du capteur d'empreintes digitales.
