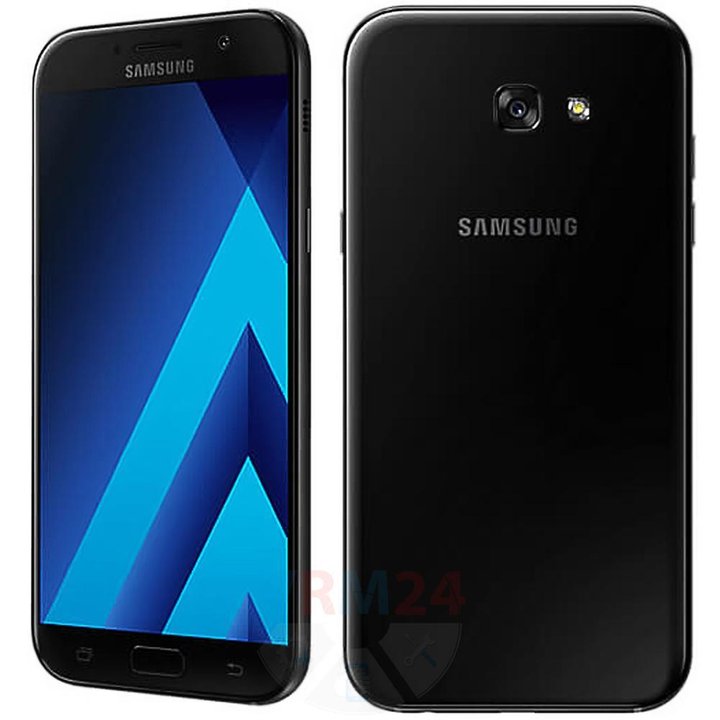

Démontage/Réparation de l'appareil mobile Samsung Galaxy A7 (2017) SM-A720 (Samsung A720F (Global Single-SIM); A720F/DS (Global Dual-SIM)) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide de l'outil clé, ouvrez les tiroirs de carte SIM et Micro SD  et retirez-les.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 15 vis dans le cadre du téléphone.

Retirez les couvercles. Le large est avec une étiquette NFC.

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

Faites levier et retirez le capot inférieur.

Déconnectez le connecteur sur le PCB et retirez la caméra frontale (selfie).

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère.

Débranchez les connecteurs sur la carte mère.

Retirez la carte mère.

Faites levier et retirez le moteur de vibration.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis et retirez la prise jack/casque.

Les pièces se trouvent dans le cadre du module d'affichage.
