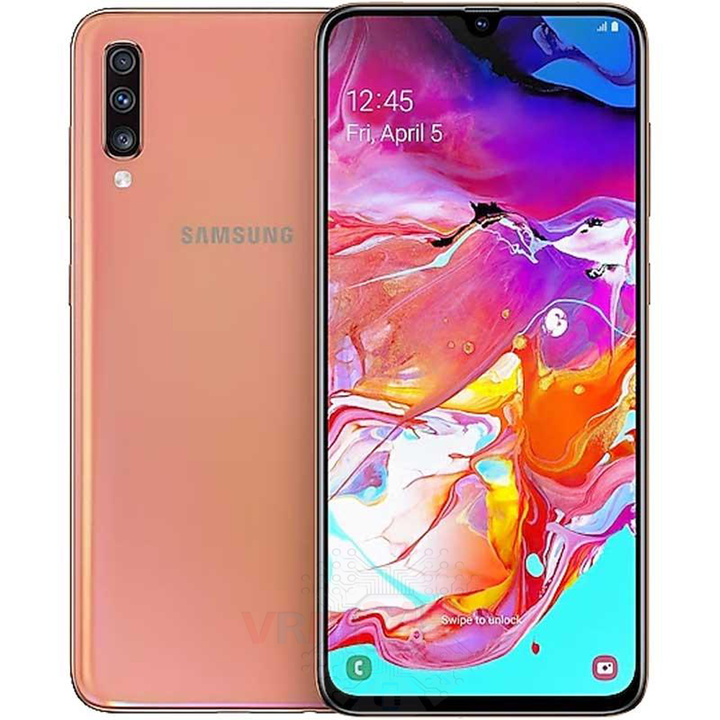

Démontage/Réparation de l'appareil mobile Samsung Galaxy A70 SM-A705 (Samsung SM-A705F/DS, SM-A705FN/DS (Global); SM-A705GM/DS, SM-A705MN/DS, SM-A7050 (China, Hong Kong)) avec la description de chaque étape et l'ensemble d'outils requis.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 14 vis.

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord, détachez les clips et retirez la coque intermédiaire avec le haut-parleur, les pads d'antenne et les pistes. La coque intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy A70 SM-A705 possède une batterie EB-BA705ABU d'une capacité de 4500 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

Avec précaution, de préférence par le bord, déconnectez les connecteurs et retirez le câble inter-cartes reliant la carte mère à la carte fille (également appelée carte fille).

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis.

Débranchez le connecteur et faites levier avec précaution pour retirer le capteur d'empreintes digitales.

Débranchez le connecteur du câble coaxial, le câble vers le module d'affichage sur la carte fille.

⚠️ Ne tirez pas sur le câble et ne le faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

Retirez la carte fille. Elle peut être collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

La carte fille peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, une prise jack pour écouteurs, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

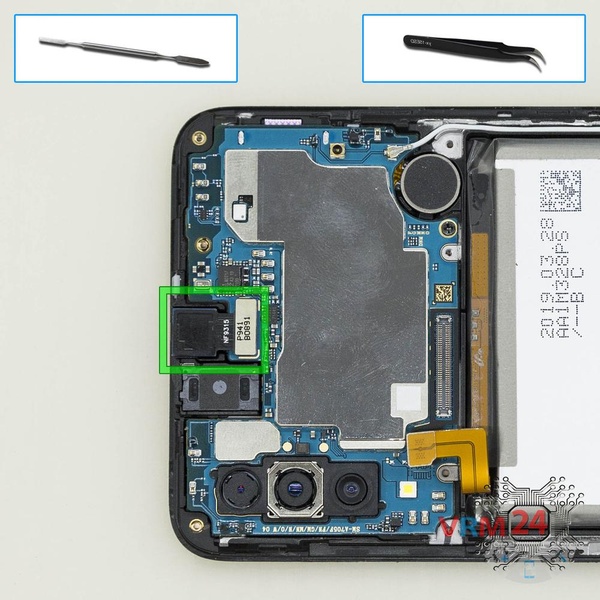

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

Déconnectez le connecteur du câble coaxial.

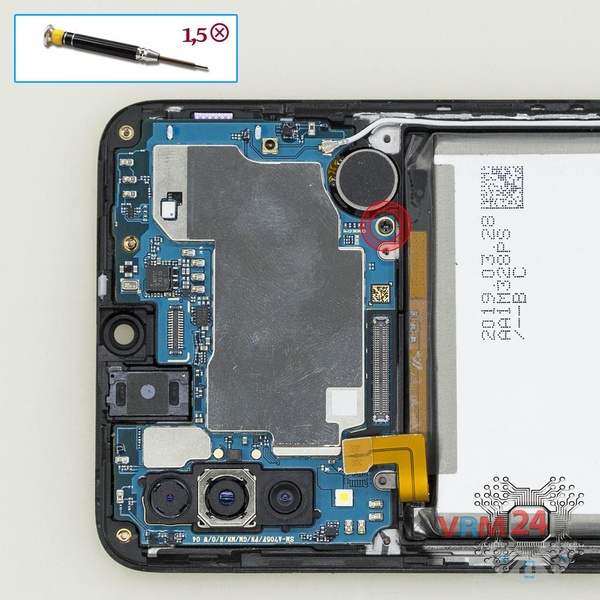

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis fixant la carte mère.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

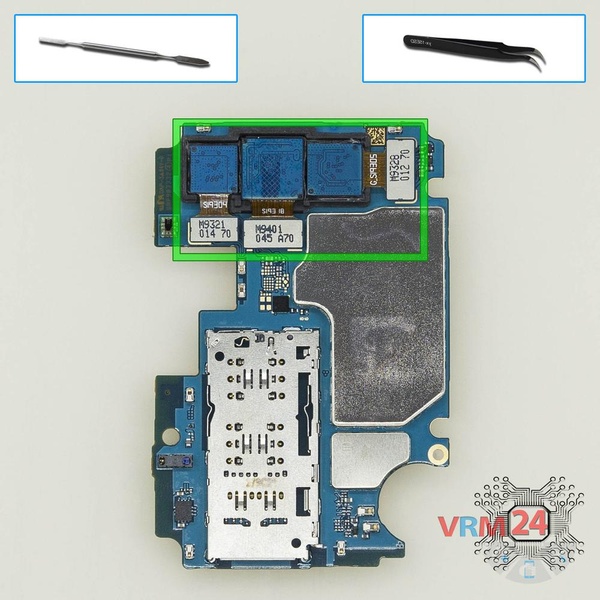

Débranchez les connecteurs sur la carte mère et retirez l'ensemble des trois caméras arrière.
