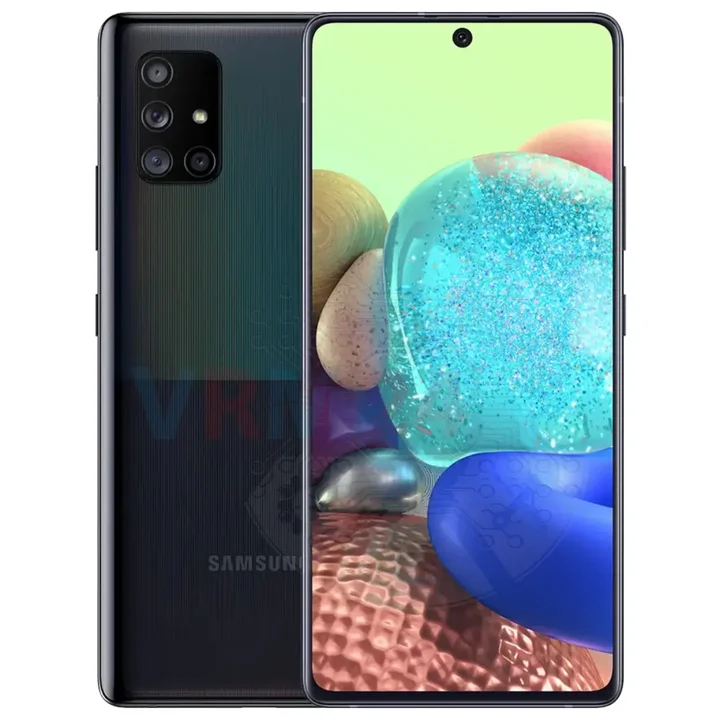

Démontage/Réparation de l'appareil mobile Samsung Galaxy A71 5G SM-A7160 (Samsung Galaxy A71 SM-A716B/DS, SM-A716U, SM-A7156/DSN) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Pour ouvrir, nous devons chauffer la surface de la coque arrière à une température d'environ 65-70 ° C ou 160° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux. Et après 5-7 minutes, nous pouvons passer au détachement de la coque arrière.

Pour détacher la coque arrière, nous utilisons un film plastique, c'est le film protecteur du nouvel écran. Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière et le faisons glisser sur toute la longueur. Nous devons toujours être prudents autour des boutons latéraux, car dans cette zone il peut y avoir un câble et il peut être endommagé.

Nous devons également être prudents dans la zone de la caméra afin de ne pas endommager les lentilles.

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les huit vis.

Les vis ne sont pas vraiment magnétiques, nous aurons donc besoin de pincettes pour retirer les vis coincées.

Faites levier sur les bords. Utilisez un outil d'ouverture pour glisser le long du bord et libérer les clips. Soulevez le cache qui comporte des lignes de transmission et des pads pour l'antenne et retournez-le.

ℹ️ Veillez à ne rien insérer entre les bords du cache, car vous pourriez toucher ou court-circuiter quelque chose sur la carte de circuit imprimé. Essayez de soulever le cache uniquement par les bords.

Débranchez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy A71 5G possède une batterie EB-BA907ABYL d'une capacité de 4500 mAh (aussi appelée batterie rechargeable).

À l'aide d'un tournevis Philips 1.5 mm (PH#000), dévissez sept vis sur la partie inférieure du téléphone.

Une fois les vis retirées, nous devons détacher le cache du haut-parleur. Nous accrochons doucement le bord et détachons le cache et retirons l'ensemble complet.

Débranchez les connecteurs et retirez le câble inter-cartes.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

Débranchez le connecteur du câble d'écran et le connecteur du câble du capteur d'empreintes digitales.

Dévissez une vis maintenant la carte fille en place. Le tournevis est le même Philips 1.5 mm (PH#000), mais la vis peut être différente.

Ensuite, nous accrochons la carte fille par le bord et la détachons. La carte fille est légèrement encastrée. Elle n'est pas collée, car elle était vissée avec une vis.

Le câble inter-cartes est soudé à la carte fille, nous devons donc les retirer ensemble. Nous débranchons donc d'abord le connecteur du câble inter-cartes sur la carte mère.

Dévissez une vis fixant la carte mère. Le tournevis est le même tournevis Phillips 1.5 mm.

Nous pouvons détacher la caméra frontale (selfie) et l'une des caméras arrière. Le corps de la caméra arrière est légèrement collé, nous devons donc être prudents.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Nous pouvons retourner la carte mère, débrancher les connecteurs et retirer l'ensemble avec trois caméras arrière. Poussez délicatement l'ensemble vers l'extérieur. Il est légèrement collé sur le pourtour.
