Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

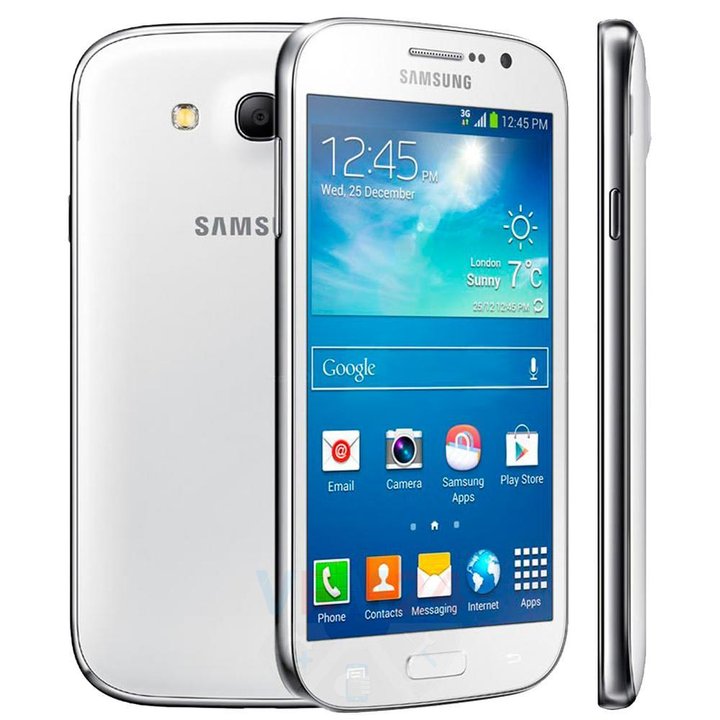

Démontage/Réparation de l'appareil mobile Samsung Galaxy Grand Neo GT-i9060 (Samsung Galaxy Grand Lite; Samsung Galaxy Grand Neo Plus I9060I) avec la description de chaque étape et l'ensemble d'outils requis.
8900
Vues
2
J'aime
—
Partager
4
Questions
Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

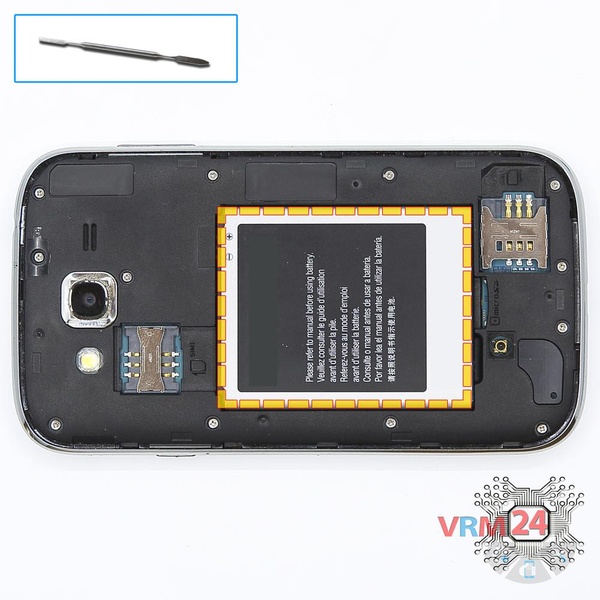

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.
Étape 3.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 12 vis dans le châssis du téléphone.
Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 5.
Ouvrez la coque arrière
Retirez le capot.
Étape 6.
Dévissez une vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis dans la carte mère.
Étape 7.
Retirez la caméra avant
Déconnectez le connecteur sur le PCB et retirez la caméra frontale (selfie).
Étape 8.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 9.
Retirez la carte mère
Retirez la carte mère.
Étape 10.
Retirez le moteur de vibration
Faites levier et retirez le moteur de vibration.
Étape 11.
Retirez la prise jack
Faites levier & retirez la prise jack/casque.
Étape 12.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
