Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

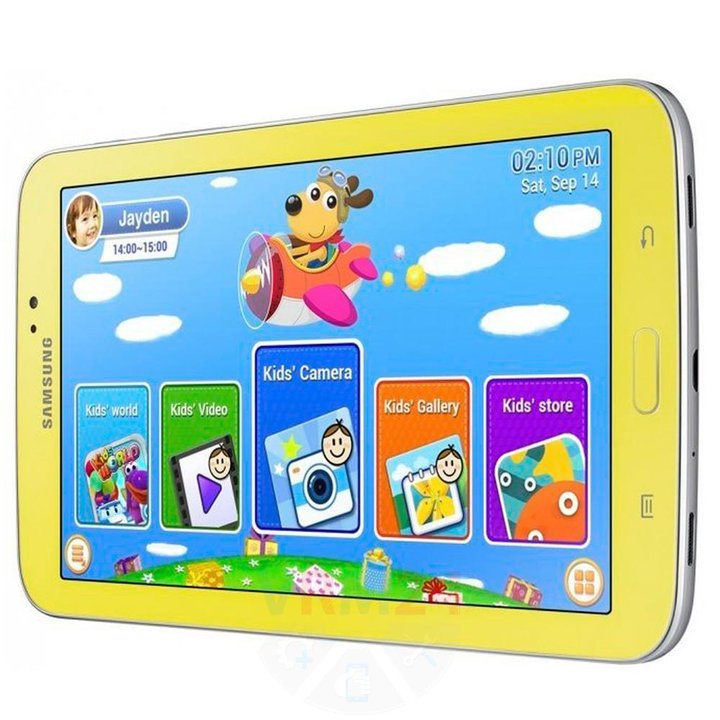

Démontage/Réparation de l'appareil mobile Samsung Galaxy Tab 3 7.0'' SM-T2105 (Samsung Galaxy Tab 3) avec la description de chaque étape et l'ensemble d'outils requis.
5587
Vues
1
J'aime
—
Partager
3
Questions
Étape 1.

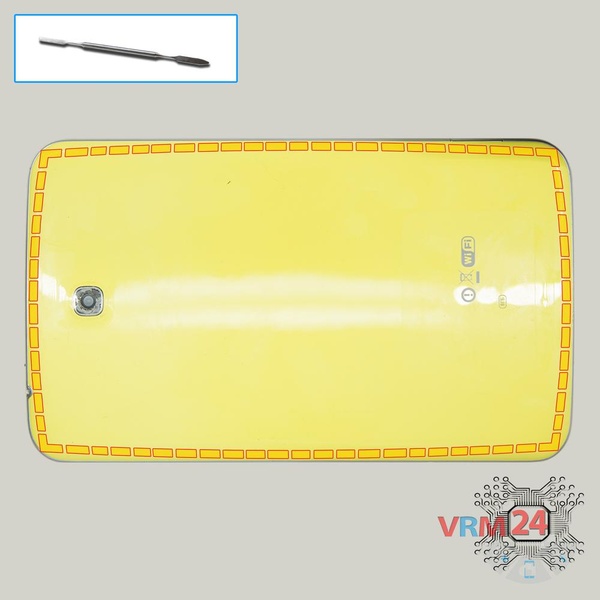

Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis fixant la batterie.
Étape 3.
Retirez la batterie
Débranchez le connecteur sur le PCB et retirez la batterie.
Étape 4.

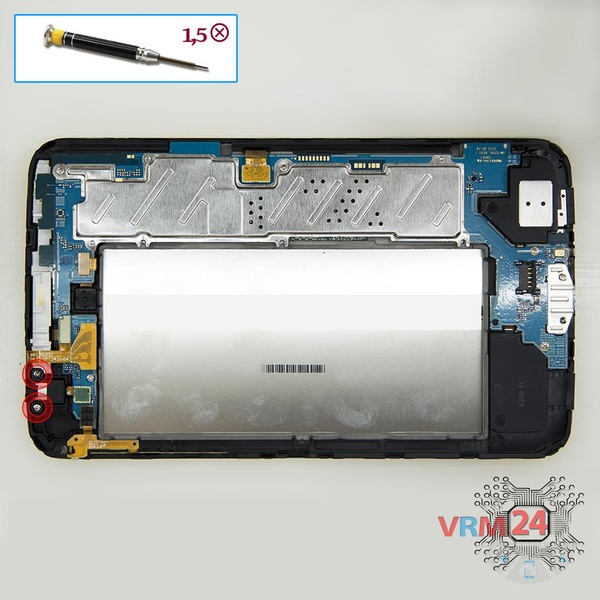

Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis fixant la prise jack/casque.
Étape 5.

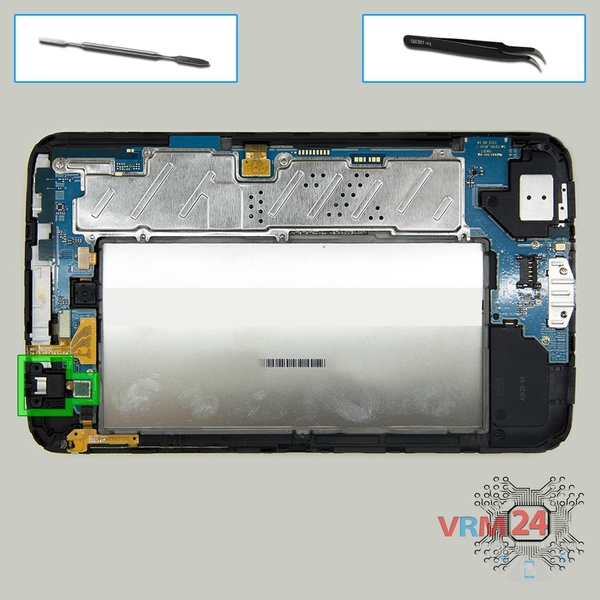

Retirez la prise jack
Déconnectez le connecteur sur la carte mère et retirez la prise jack casque.
Étape 6.

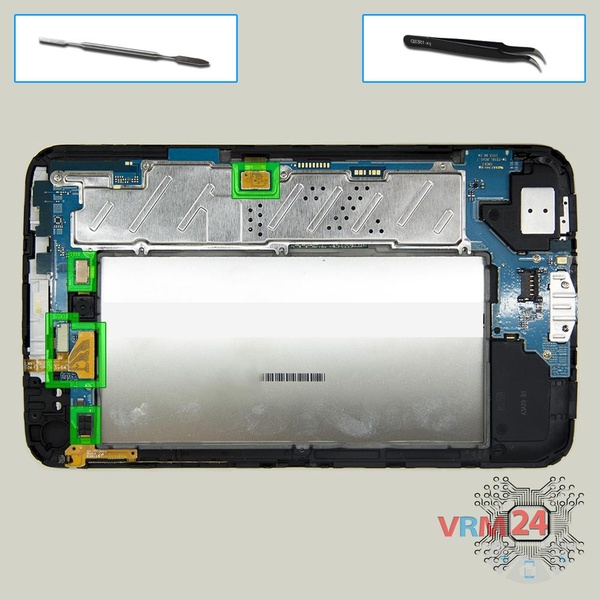

Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 7.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis dans la carte mère.
Étape 8.

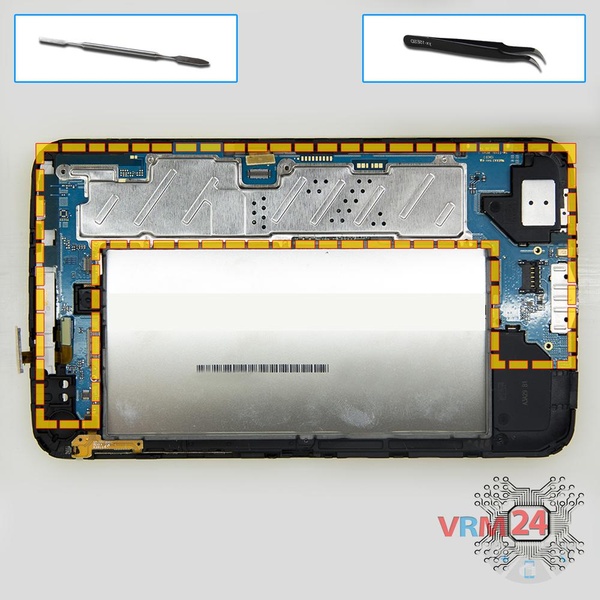

Retirez la carte mère
Retirez la carte mère.
Étape 9.

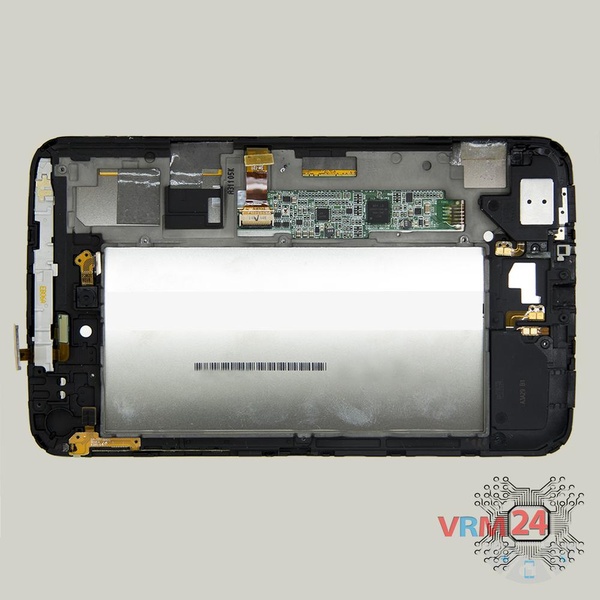

Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
