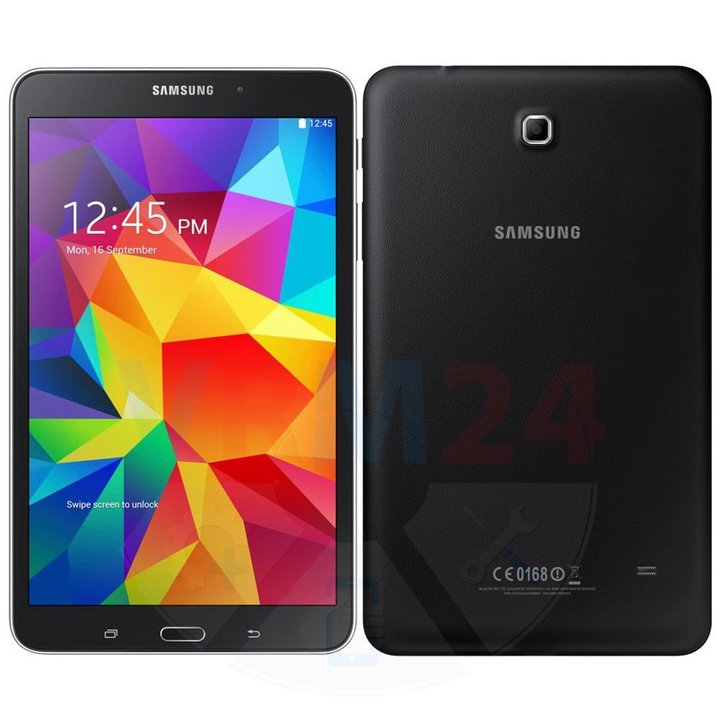

Démontage/Réparation de l'appareil mobile Samsung Galaxy Tab 4 8.0'' SM-T331 avec la description de chaque étape et l'ensemble d'outils requis.

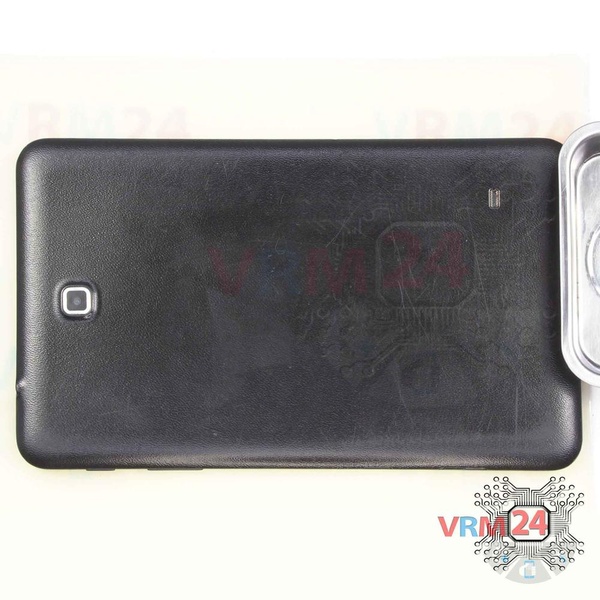

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

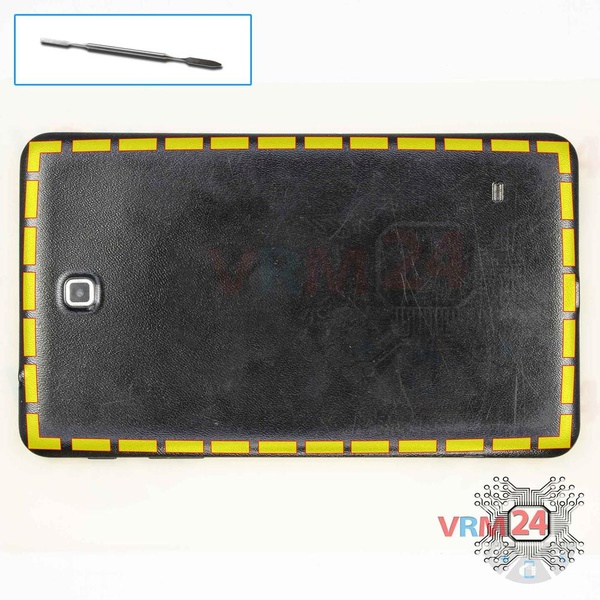

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

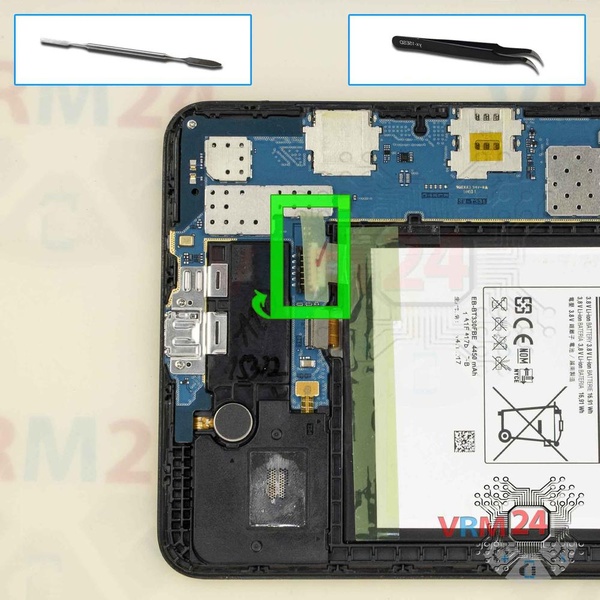

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Samsung Galaxy Tab 4 8.0’’ SM-T331 a une batterie EB-BT330FBE d'une capacité de 4450 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

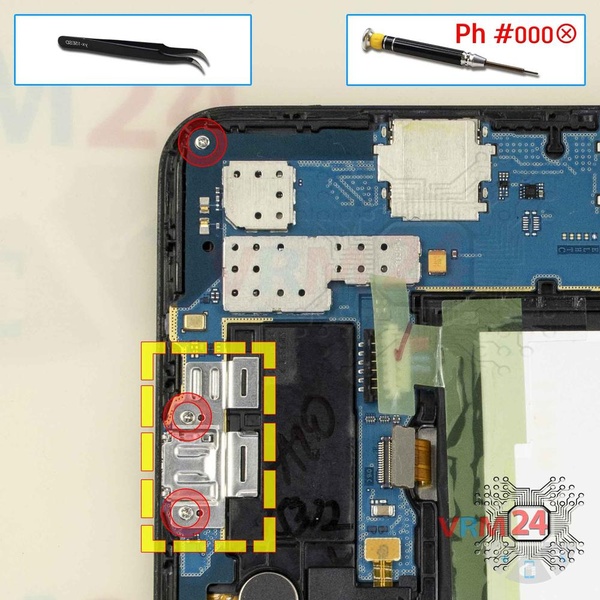

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les trois vis et retirez le support maintenant le port de chargement.

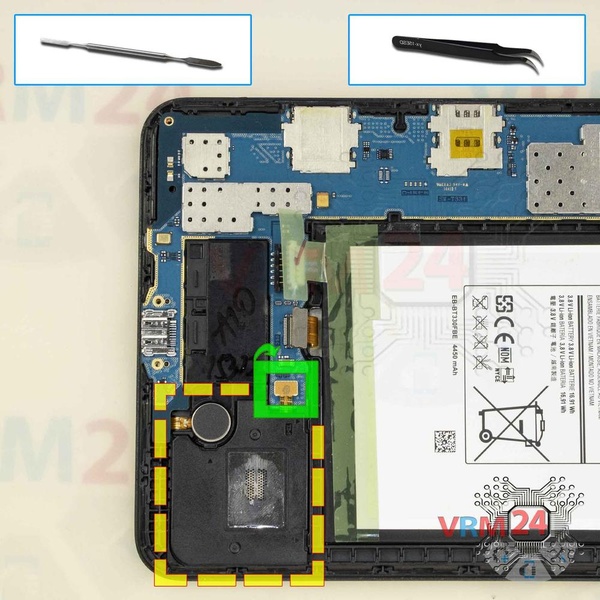

Déconnectez le connecteur et retirez le haut-parleur.

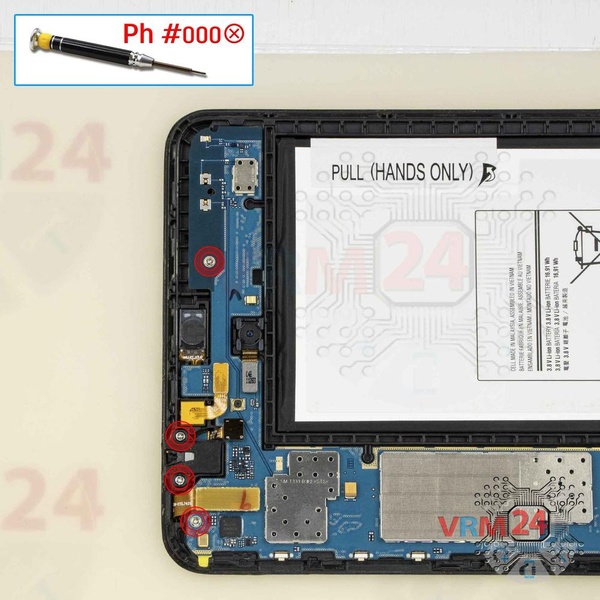

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez quatre vis.

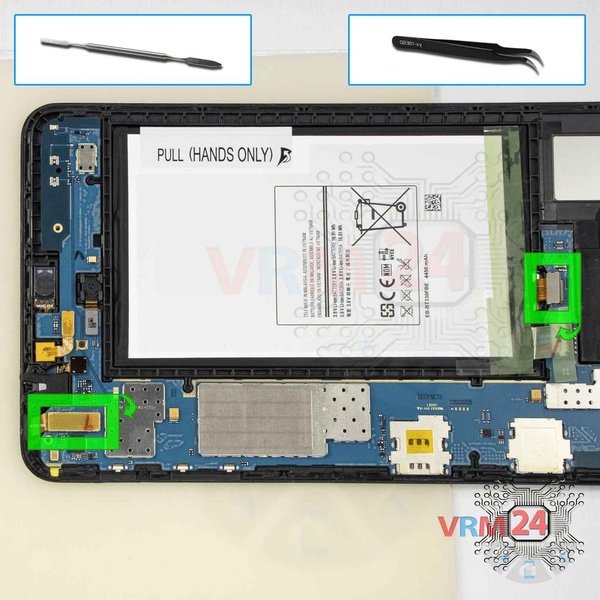

Déconnectez les connecteurs de l'écran tactile et de l'affichage.

⚠ Ne tirez pas sur le câble et ne le priez pas avec un outil pointu, les connecteurs sont assez faibles et se cassent facilement, ou le câble tombe de l'extrémité (cosse).

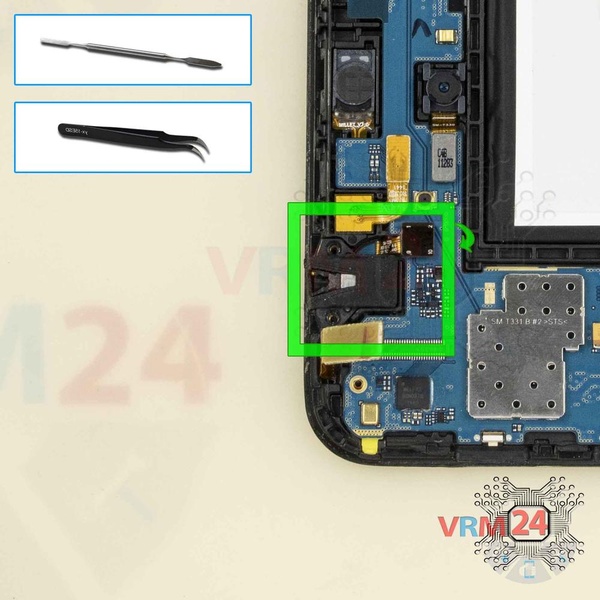

Déconnectez le connecteur et retirez la prise jack casque.

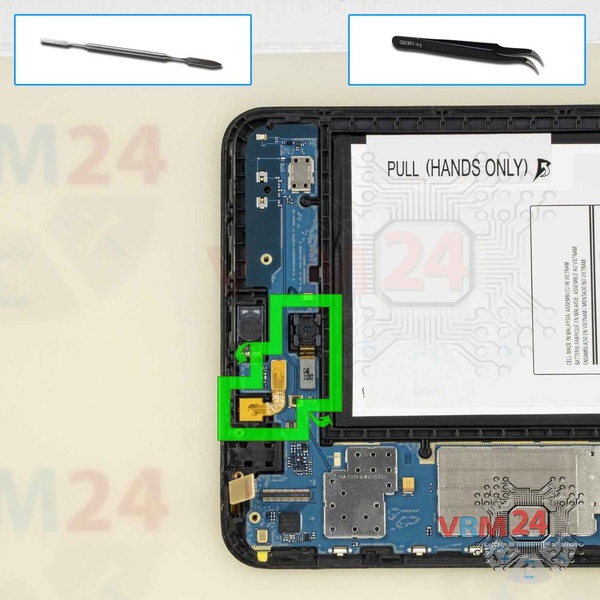

Déconnectez les connecteurs et retirez les caméras arrière et avant (selfie).

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.
