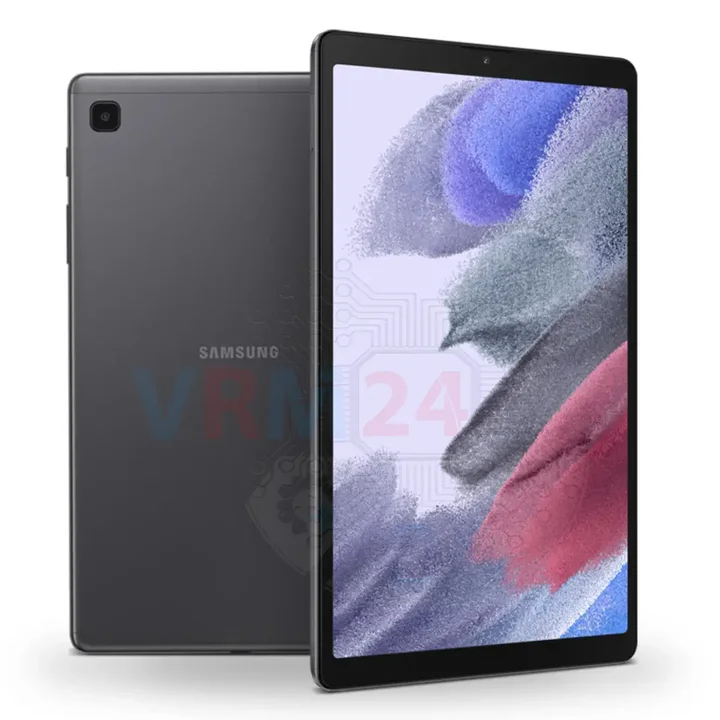

Démontage/Réparation de l'appareil mobile Samsung Galaxy Tab A7 Lite SM-T225 (Samsung SM-T220; SM-T225) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Au tout début, nous devons retirer le tiroir de carte ; pour cela, nous prenons un outil spécial, l'insérons dans le trou et poussons le tiroir de carte combiné.

Ensuite, nous passons au détachement de la coque arrière. Nous utilisons un outil métallique fin, l'insérons dans l'espace entre la coque arrière et le cadre de l'écran et détachons quelques clips.

Et après cela, nous pouvons utiliser un outil en plastique plus épais.

⚠️ Nous devons être prudents sur les coins, car sur les coins la coque est maintenue particulièrement serrée.

⚠️ Et bien sûr, nous devons toujours être prudents autour des boutons latéraux, car ils sont physiquement situés à ces endroits.

Si nous avons manqué certains clips, nous pouvons repasser dans ces endroits.

⚠️ Les pastilles de contact de l'antenne sont situées sur la coque.

Ensuite, nous passons au dévissage des six vis. Nous utilisons un tournevis cruciforme 1.5mm ou #000.

Nous dévissons les vis fixant le haut-parleur et le support du connecteur.

Il est préférable de placer les vis sur une surface spéciale dans un ordre facile à mémoriser, afin de ne rien confondre lors du remontage.

Nous pouvons également prendre une photo de l'emplacement de ces vis.

Ensuite, utilisez un outil non métallique pour accrocher le bord et détacher le module haut-parleur.

Débranchez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy Tab A7 Lite SM-T225 possède une batterie HQ-3565S d'une capacité de 5100 mAh (également appelée batterie rechargeable).

Et nous passons au dévissage des onze vis situées en bas. Pour cela, nous utilisons également un tournevis cruciforme 1.5 mm.

Les vis de la partie inférieure ne sont pas différentes les unes des autres, nous devons simplement ne pas les confondre avec les vis de la partie supérieure.

Et nous devons détacher le cache qui masque la carte fille.

Trouvez le bon endroit où nous pouvons faire levier, soulever et retirer le cache.

Le cache avec l'autre haut-parleur et le moteur de vibration.

Maintenant, nous pouvons débrancher les connecteurs de la carte fille. Nous débranchons le connecteur du câble coaxial et nous débranchons le connecteur du câble inter-cartes.

Et nous pouvons essayer de détacher la carte fille.

D'abord, nous décollons la bande spéciale de dissipation thermique.

Ensuite, nous trouvons également le bon endroit où nous pouvons accrocher, soulever et retirer la carte fille.

Sur la carte fille se trouvent le port de charge, le microphone, le port jack casque et d'autres éléments à l'intérieur.

Passons au débranchement du connecteur du câble d'écran, du connecteur du câble inter-cartes et du connecteur du câble coaxial.

Nous devons dévisser les cinq vis qui fixent la carte mère.

Le tournevis est le même cruciforme, mais les vis sont assez différentes des précédentes, ce sont des vis courtes argentées avec une grande tête.

Et nous passons au détachement des caméras sur la carte mère. Il est préférable de tenir les caméras par le corps, pour éviter qu'elles ne tombent.

La caméra frontale est traditionnellement recouverte d'une feuille de dissipation thermique que nous devons décoller.

Et nous pouvons détacher la carte mère.

Nous trouvons le bon endroit où nous pouvons accrocher, soulever et retirer la carte mère.

Enfin, nous passons au détachement de la batterie. Nous devons dérouler les deux languettes noires. Ces languettes sont les extrémités de la bande adhésive que nous devons tirer pour détacher la batterie. Si cela se produit habituellement, les languettes se déchirent - nous devons utiliser une approche différente pour détacher la batterie.

D'abord, nous devons utiliser un film plastique fin pour le faire glisser sous la batterie en essayant de couper la base adhésive.

À un moment donné, nous pouvons utiliser une carte en plastique (outil plus épais) sous la batterie. La carte est beaucoup plus pratique et beaucoup plus facile à utiliser.

Il est important, bien sûr, de ne pas faire glisser la carte trop profondément sous la batterie, sinon nous pouvons endommager les câbles situés au milieu.

ℹ️ Dans le cadre d'affichage est resté : le haut-parleur d'écoute.
