Démontage/Réparation de l'appareil mobile Samsung Gear Sport SM-R600 avec la description de chaque étape et l'ensemble d'outils requis.

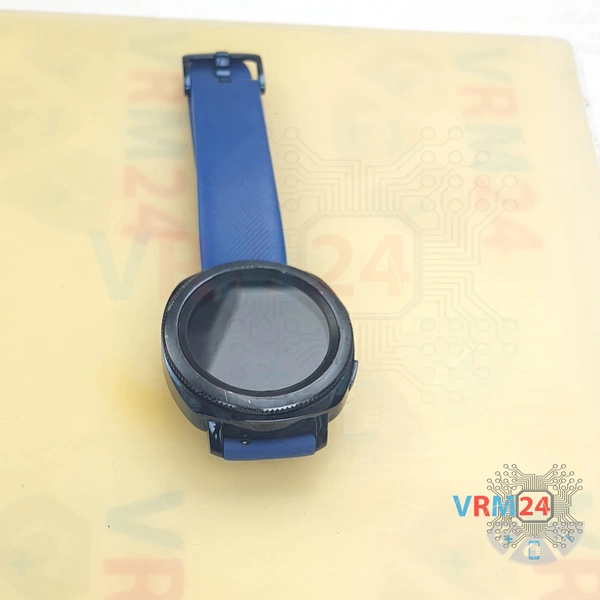

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

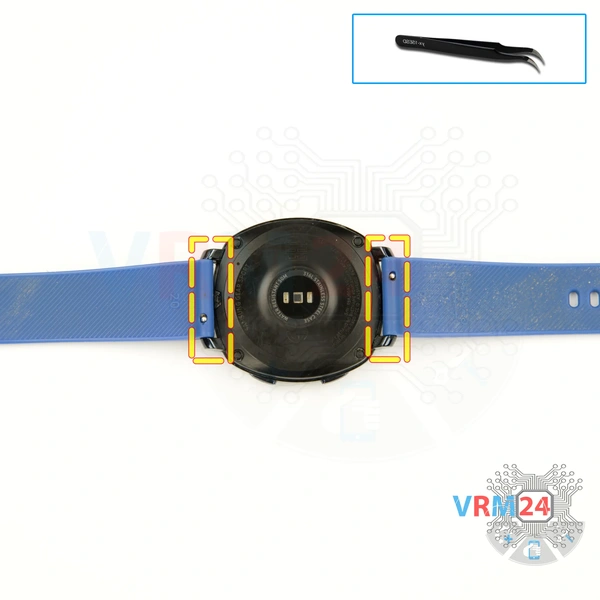

D'abord, nous devons retirer les bracelets. Nous utiliserons une pince à épiler, mais vous pouvez aussi les retirer avec vos doigts.

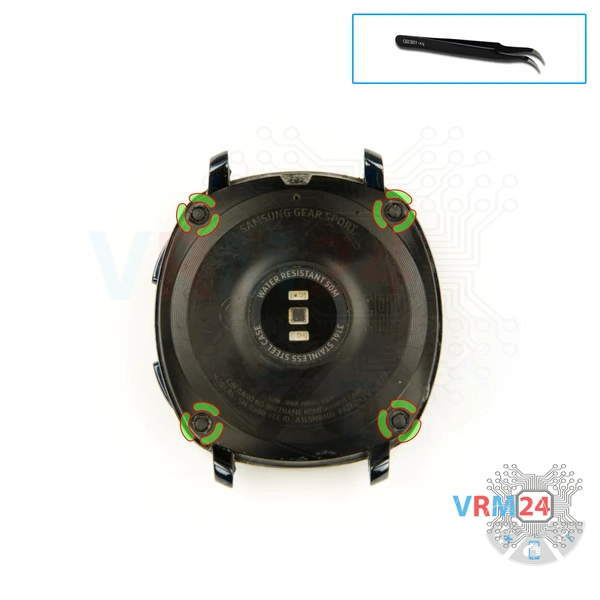

Nous devons retirer les bouchons en caoutchouc qui recouvrent les vis. Dans notre cas, ces bouchons sont collés avec du mastic.

Il est préférable de mettre les bouchons de côté pour ne pas les perdre.

⚠️ Et bien sûr, les recoller lors du remontage.

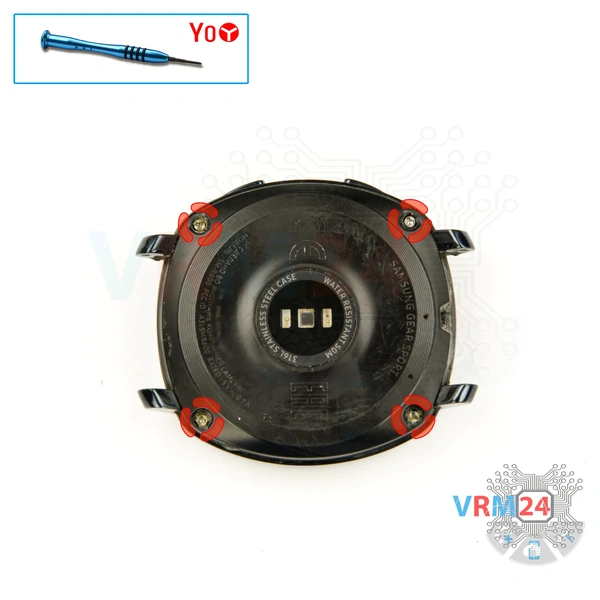

Ensuite, nous passons au dévissage des vis qui maintiennent la coque arrière. Pour cela, nous utiliserons un tournevis Tri-wing Y0.

⚠️ Il est très important de noter ! Lors de l'utilisation de tournevis iPhone, l'entraînement sur la tête de vis s'abîme souvent.

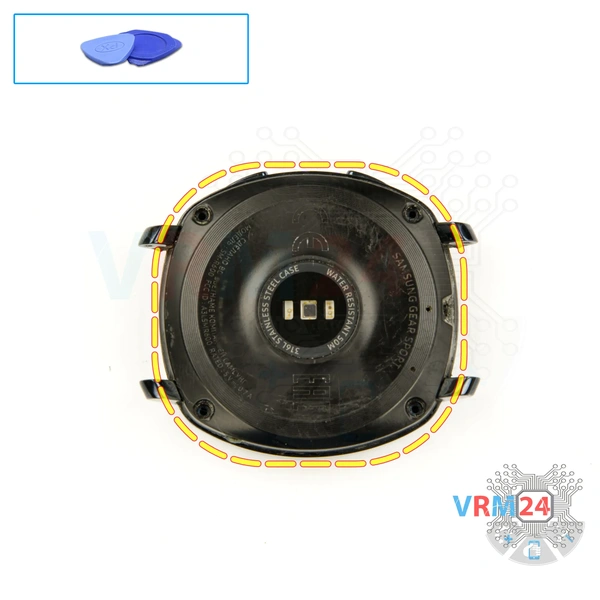

Nous devons retirer la coque arrière.

Pour cela, nous utiliserons un pic en plastique fin. Insérez-le délicatement dans l'espace entre le boîtier et la coque arrière et faites-le glisser doucement le long du bord, en ouvrant la coque arrière.

Soulevez délicatement la coque arrière, assurez-vous que rien ne gêne, qu'il n'y a pas de câbles entre la coque arrière et la carte mère, et mettez la coque arrière de côté.

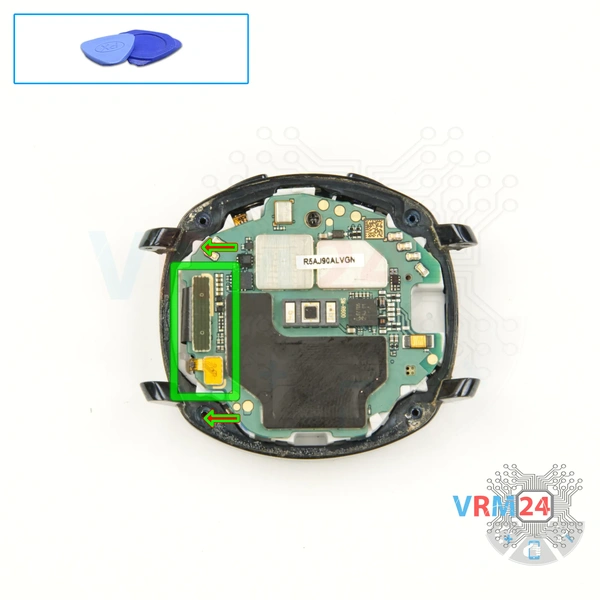

Ensuite, à l'aide d'un outil non métallique, nous débranchons le connecteur du câble d'affichage et débranchons le connecteur de la batterie.

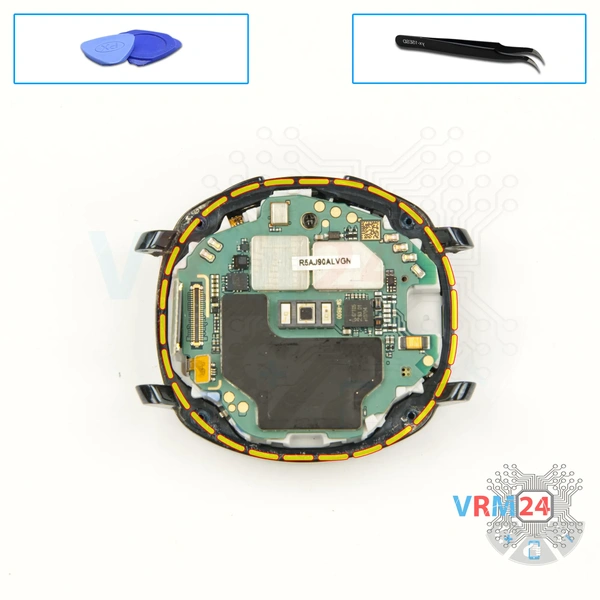

Et nous passons au détachement du support et de la carte mère. Pour ce faire, nous utilisons des brucelles, trouvons le bon endroit où nous pouvons faire levier avec précaution pour soulever et retirer le support, qui est encastré dans le boîtier.

Nous le soulevons avec précaution, et nous voyons que le support est retenu par le câble d'affichage qui est enfilé à travers le support jusqu'à la carte mère.

Nous devons soigneusement faire passer le câble avec le connecteur à travers le support pour détacher délicatement le support.

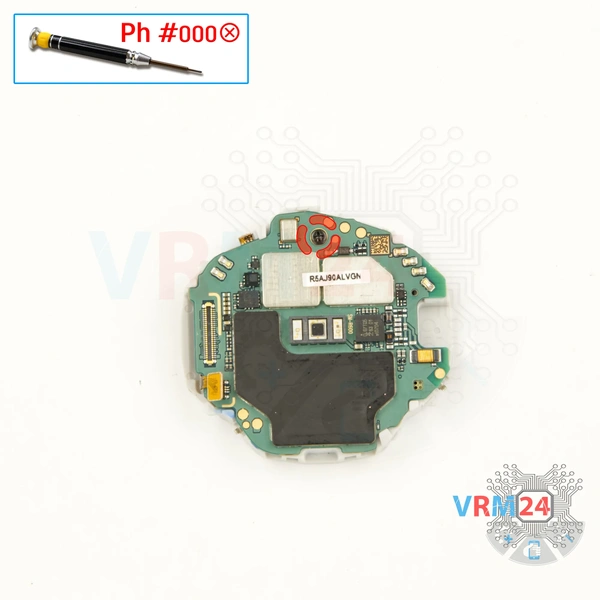

Nous pouvons également dévisser une vis qui fixe la carte mère au support. Pour cela, nous aurons besoin d'un tournevis cruciforme 1.5 mm #000.

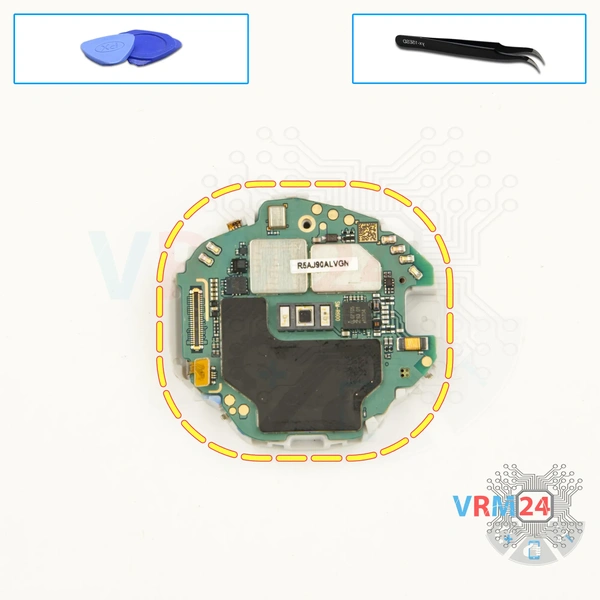

Et nous passons au retrait de la carte mère.

Pour retirer la carte mère, nous devons d'abord détacher les boutons latéraux, qui sont attachés au support. Pour ce faire, nous devons soigneusement soulever et retourner le support pour voir l'emplacement des boutons latéraux. À l'aide d'un outil fin, dans notre cas - des brucelles, nous devons soigneusement faire levier et détacher les deux boutons.

Après avoir débranché tous les boutons, nous pouvons détacher le support et mettre la carte mère de côté.

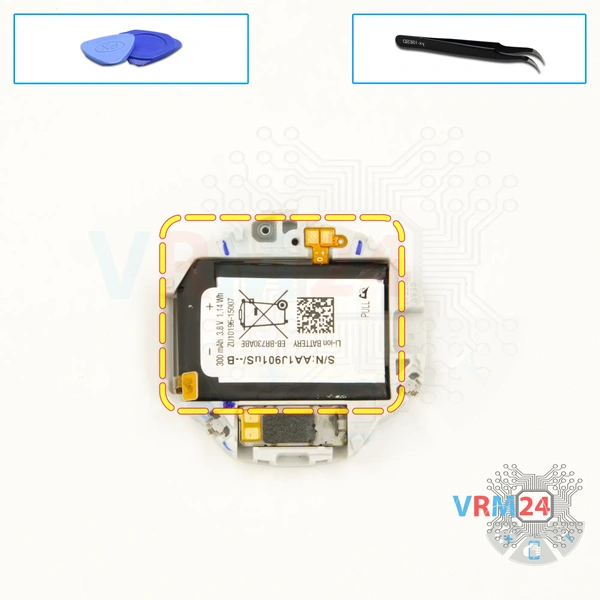

Nous passons au détachement de la batterie.

Pour détacher la batterie, nous devons d'abord détacher le pad de contact de la batterie sur le support. Ensuite, à l'aide d'un outil fin, soulevez délicatement la batterie et décollez-la du support.

La batterie n'est pas très fortement collée, elle se détache donc sans trop d'effort.
