Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

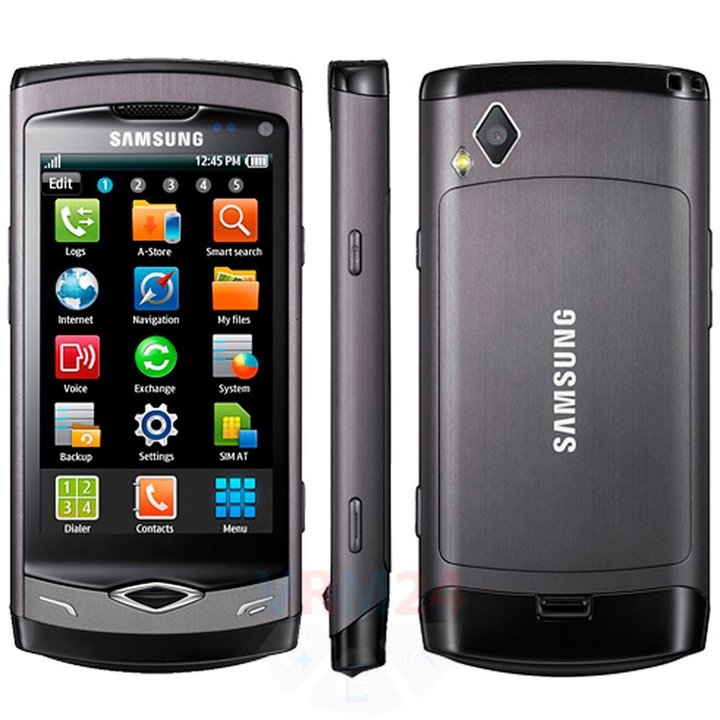

Démontage/Réparation de l'appareil mobile Samsung Wave GT-S8500 (Samsung Wave) avec la description de chaque étape et l'ensemble d'outils requis.
7271
Vues
0
J'aime
—
Partager
10
Questions

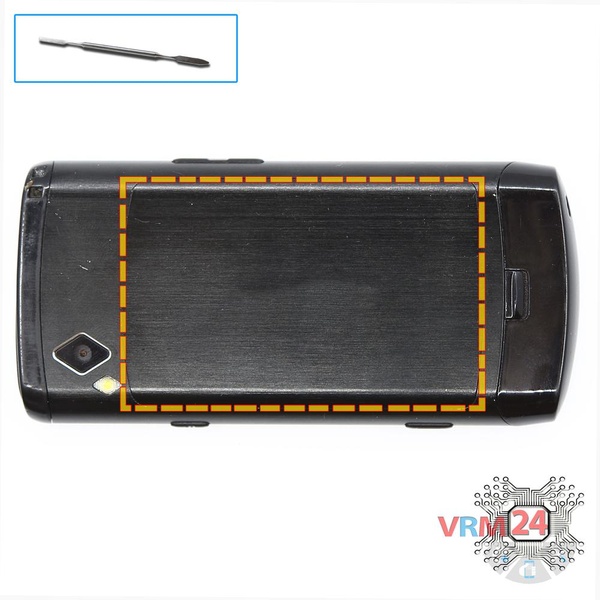

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

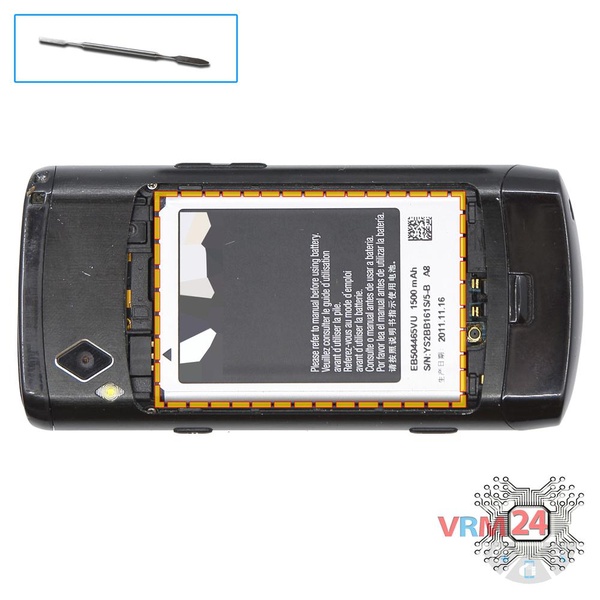

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

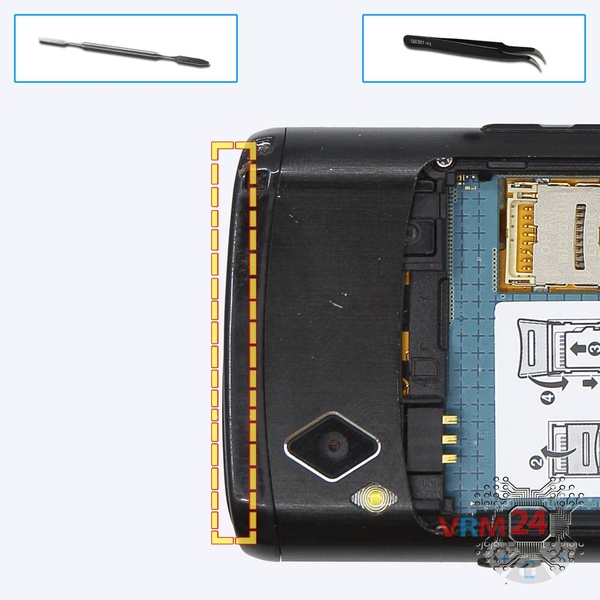

Étape 3.
Ouvrez la coque arrière
Retirez le cache supérieur.

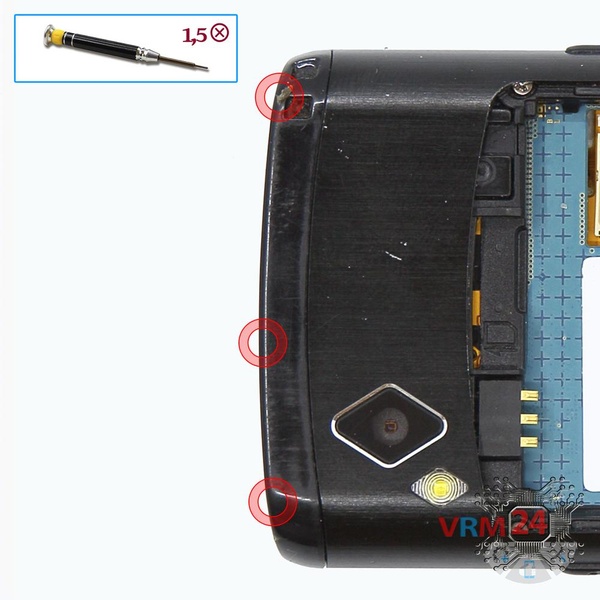

Étape 4.
Ouvrez la coque arrière
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 3 vis en haut et retirez le cache.

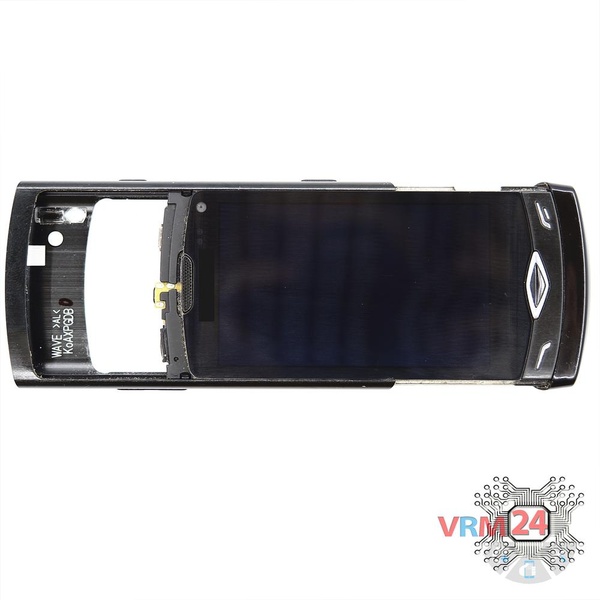

Étape 5.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

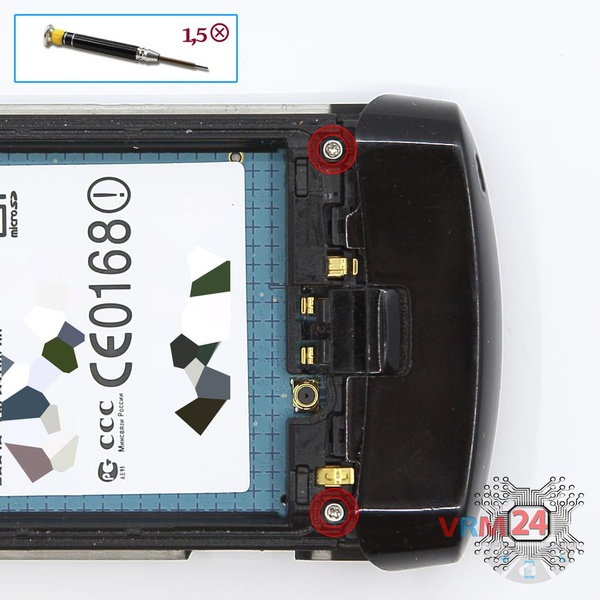

Étape 6.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis fixant le cache inférieur.

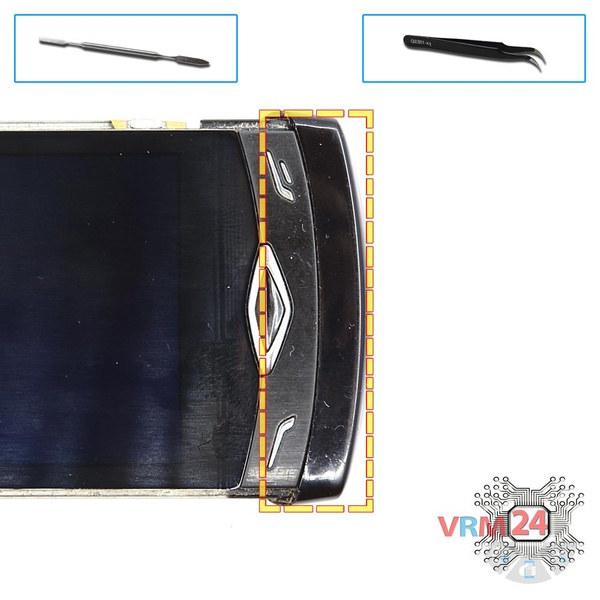

Étape 7.
Ouvrez la coque arrière
Retirez le cache inférieur.

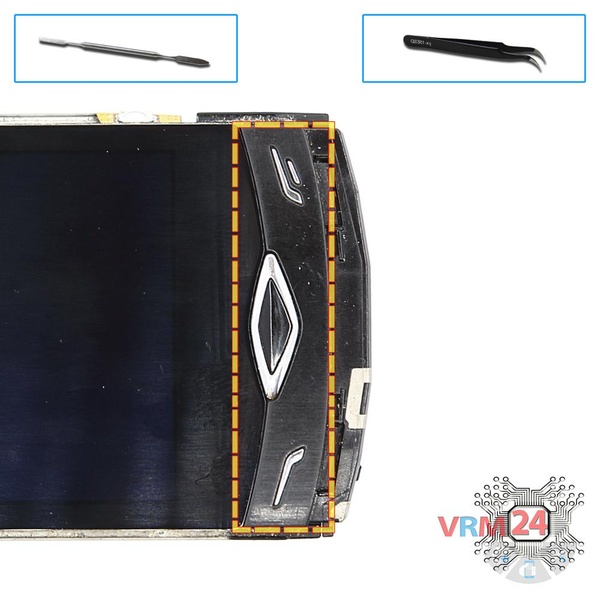

Étape 8.
Retirez les boutons de navigation
Retirez la barre des touches de navigation.

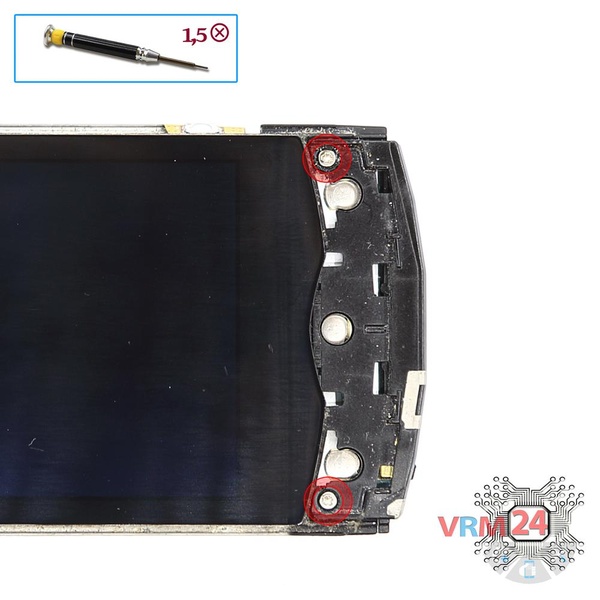

Étape 9.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis.

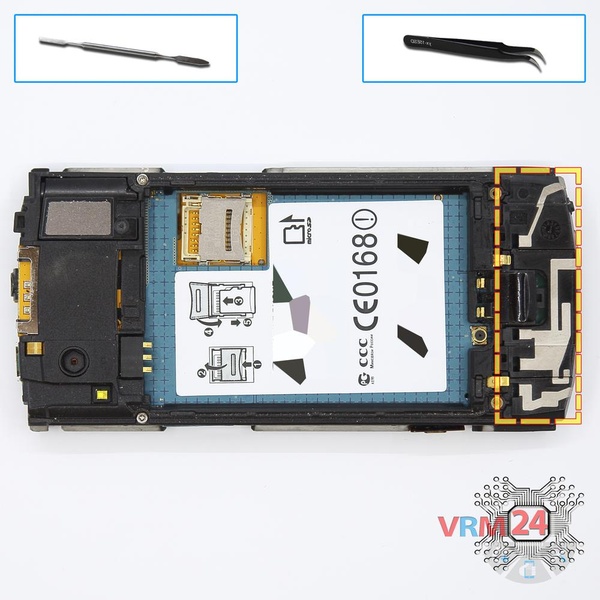

Étape 10.
Retirez l'antenne
Retirez le cache inférieur avec les antennes.

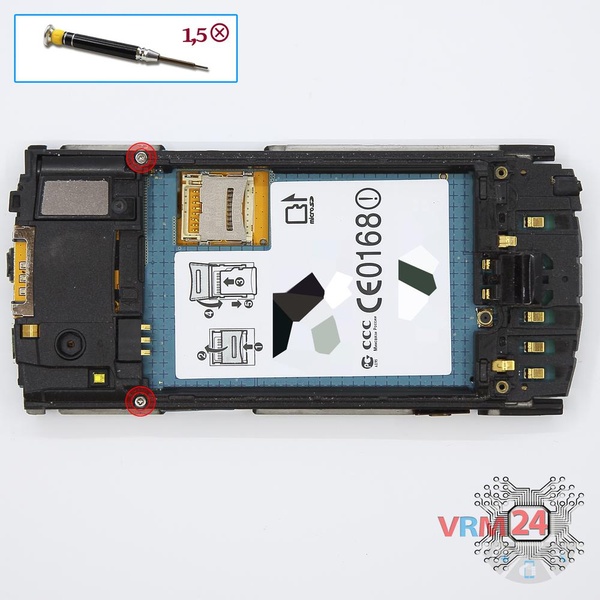

Étape 11.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis dans le châssis.

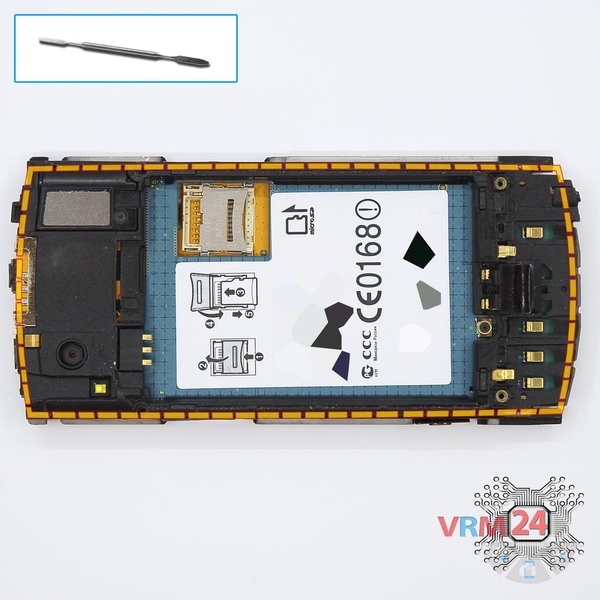

Étape 12.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

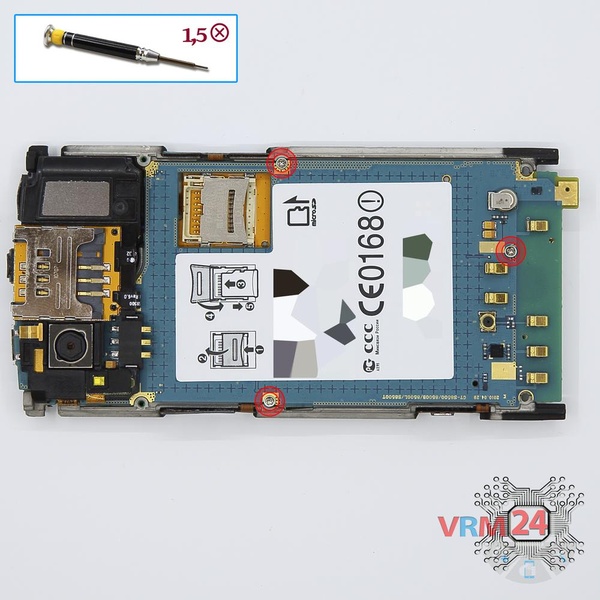

Étape 13.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère.

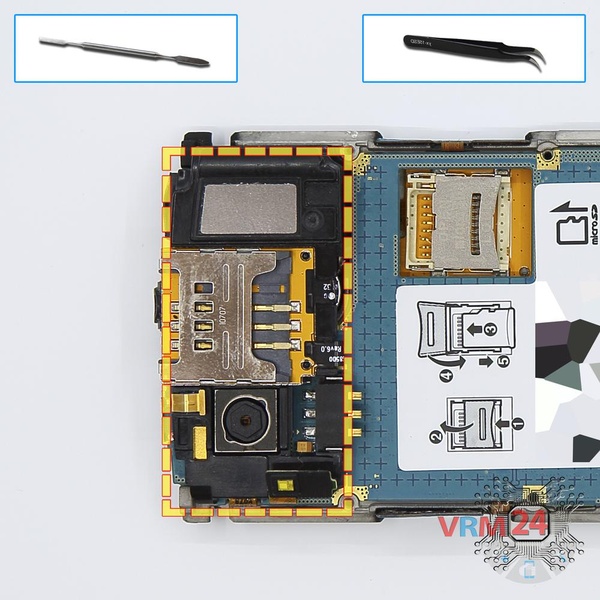

Étape 14.
Retirez le cadre
Retirez le châssis supérieur avec le support SIM.

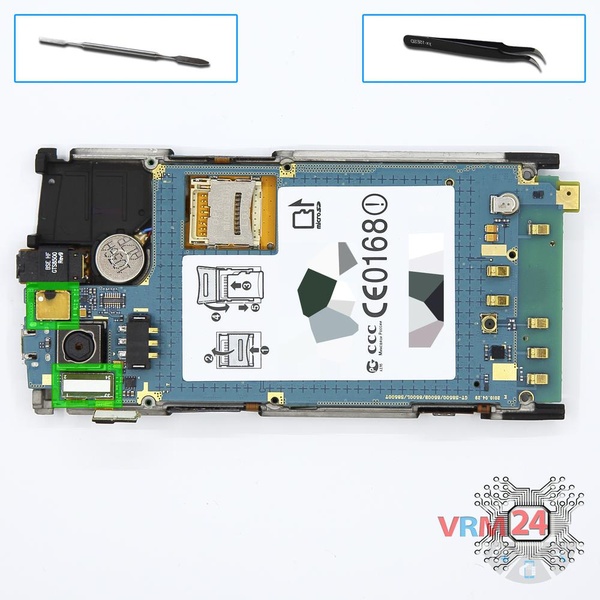

Étape 15.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

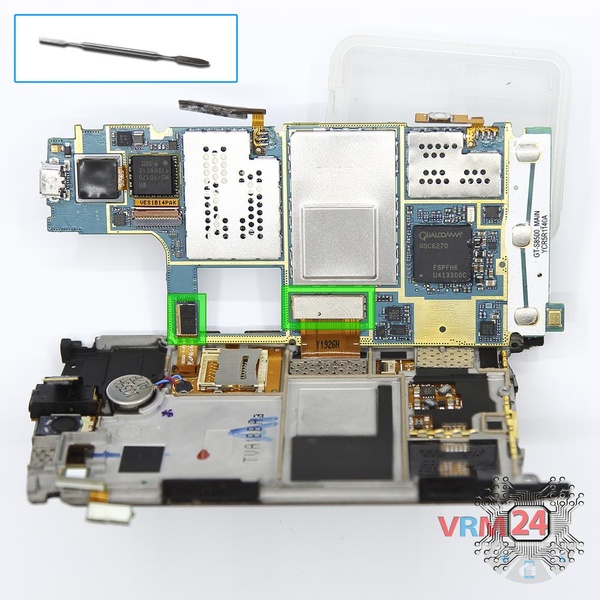

Étape 16.
Retournez le PCB
Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

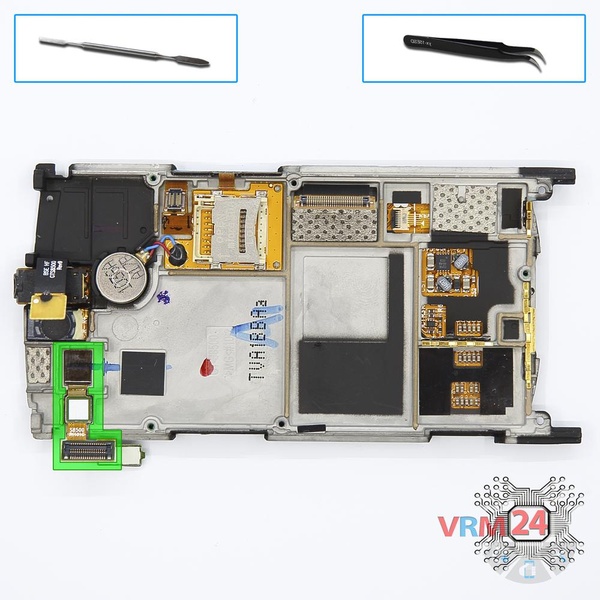

Étape 17.
Retirez la caméra avant
Faites levier et retirez la nappe avec la caméra et le capteur de proximité.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
