O mau funcionamento incomum no Samsung Galaxy A32 apresenta os dois sintomas. O smartphone está carregando lentamente ou aparece uma mensagem de erro de carregamento.

Já encontramos esse problema várias vezes e a causa desse mau funcionamento não é o conector de carregamento, nem a placa secundária, nem mesmo o conector do cabo interno da placa-mãe, mas a deterioração do carregamento contatos do detector devido à penetração de líquido na placa-mãe.

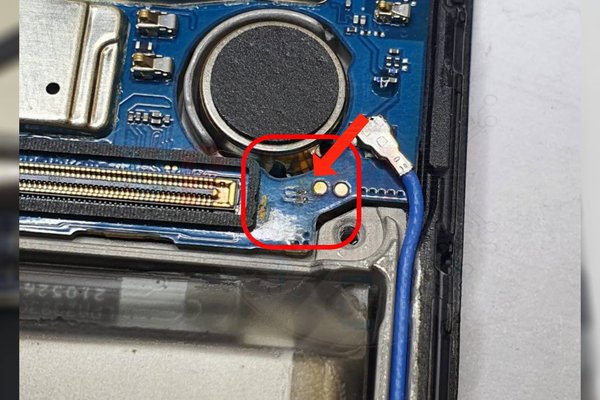

Vamos determinar e confirmar o motivo. À esquerda do conector do cabo interno na placa-mãe, há dois pontos onde os pinos do detector de carga (D+ e D-) vão.

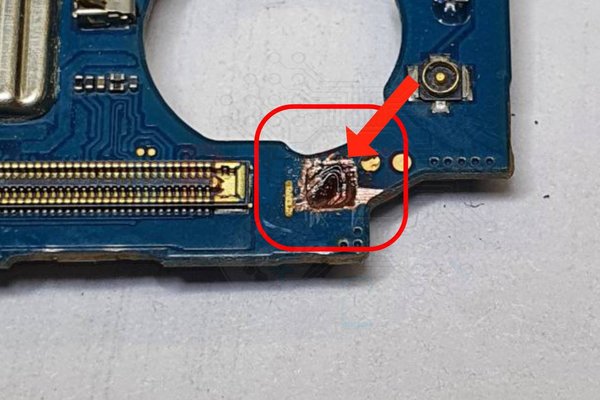

Retiramos a placa-mãe. Após uma inspeção visual, fica claro que há danos na placa-mãe. Portanto, os contatos também são danificados e penetram profundamente na camada interna da placa de circuito impresso.

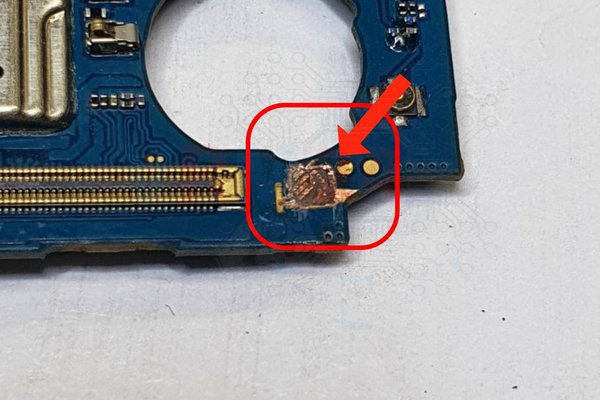

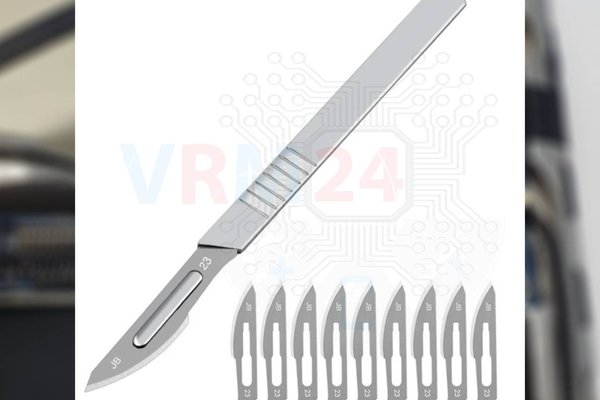

Vamos passar para os reparos. Pegamos um bisturi afiado e começamos a remover cuidadosamente a camada superior da placa de circuito para chegar aos contatos danificados.

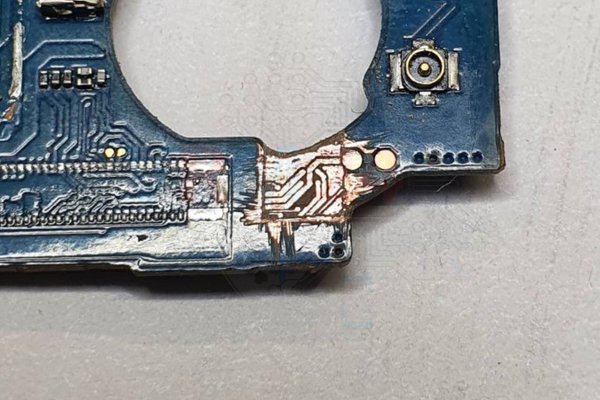

Esta imagem não é a nossa placa-mãe em funcionamento, mas na qual limpamos a camada onde os trilhos vão para que você possa entender melhor sua localização.

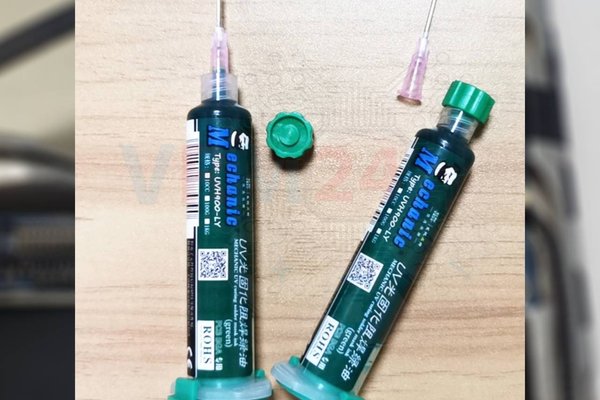

Em nossa placa-mãe, aplicamos uma pequena máscara de solda UltraViolet (também conhecida como tinta fotossensível UV) entre as trilhas que vamos restaurar, para não causar curto-circuito acidental nas vizinhas.

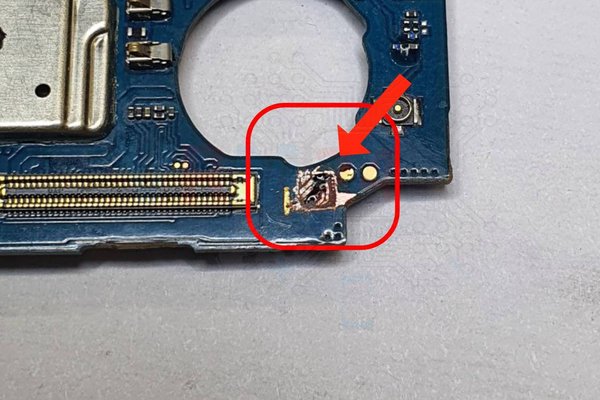

Fazemos pontes, jumpers entre os contatos com um fio de cobre fino, restaurando assim os contatos.

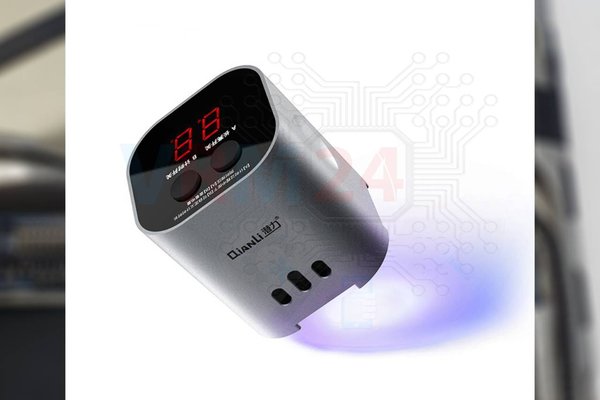

Aplicamos uma máscara de solda UV na parte da placa-mãe que foi consertada, depois passamos com uma lâmpada ultravioleta e ela endurece, fechando os contatos danificados e fortalecendo os novos jumpers.

Montamos o smartphone de volta e verificamos o carregamento.

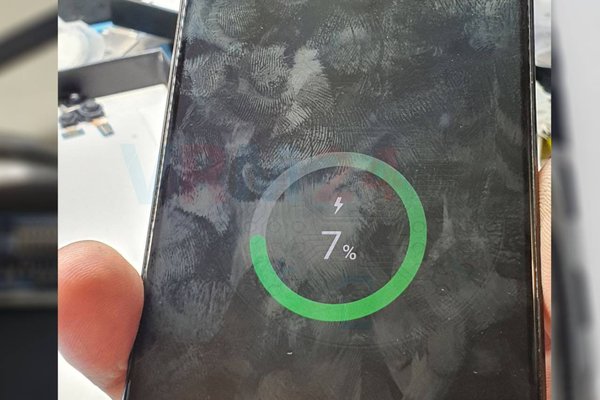

Ok, está carregando, então o reparo correu bem.
