Hoje o smartphone Samsung Galaxy S8 chegou até nós para reparação com uma avaria: o ecrã táctil não responde ao toque. Segundo o cliente, nada aconteceu, apenas em um momento, o sensor parou de funcionar! Visualmente, o módulo de exibição está absolutamente intacto, nem mesmo um arranhão.

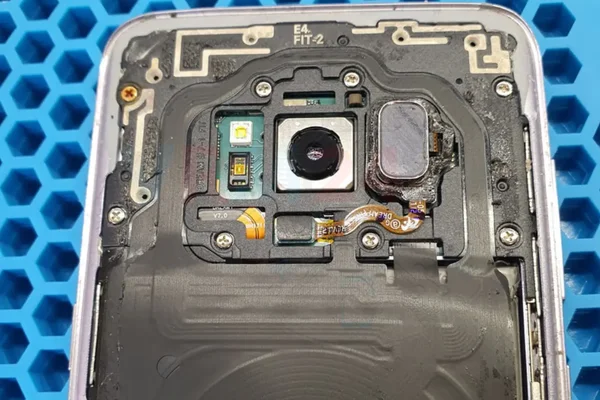

Vamos proceder ao diagnóstico. Remova a tampa traseira e veremos aquele parafuso (canto superior esquerdo) com vestígios de corrosão, o que significa que dentro do telefone fica molhado!

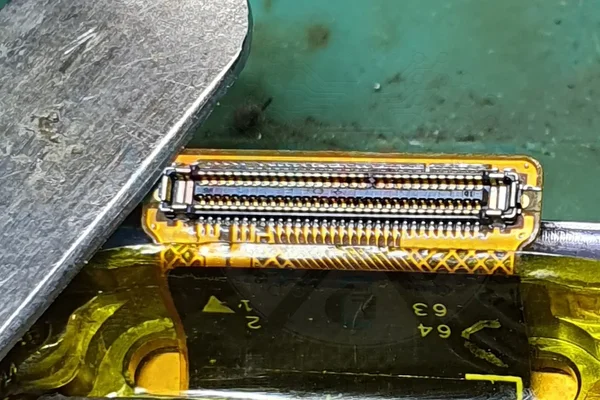

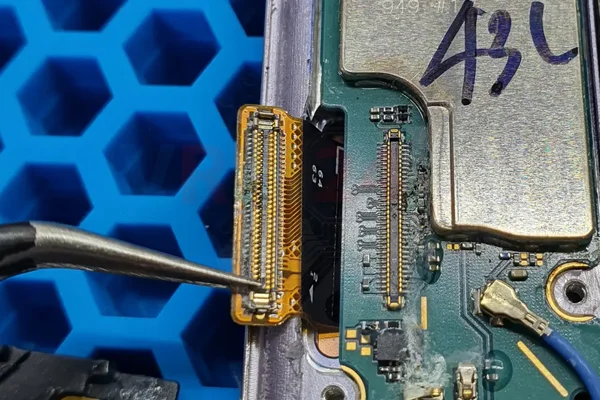

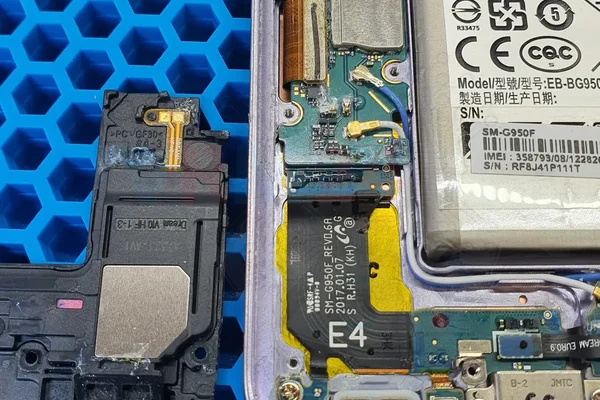

Continue desmontando o telefone e veja se o líquido atingiu diretamente o conector do módulo do visor, o conector do visor e o conector da placa principal estão danificados.

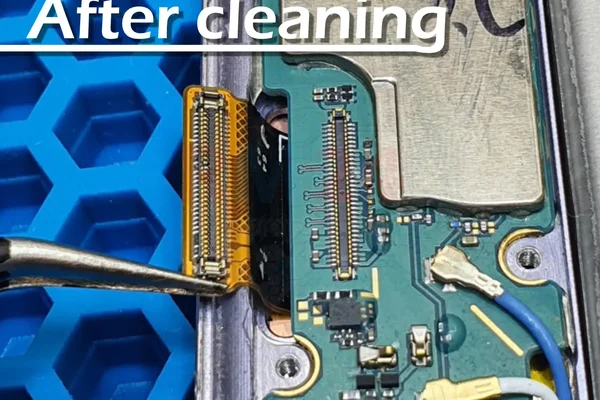

Limpamos os contatos com o desengraxante e tudo não parece tão ruim :) Alguns pinos na placa principal estão danificados e o conector do módulo de exibição deve ser substituído.

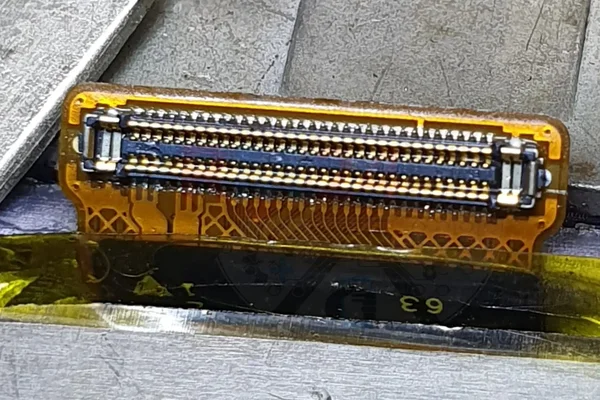

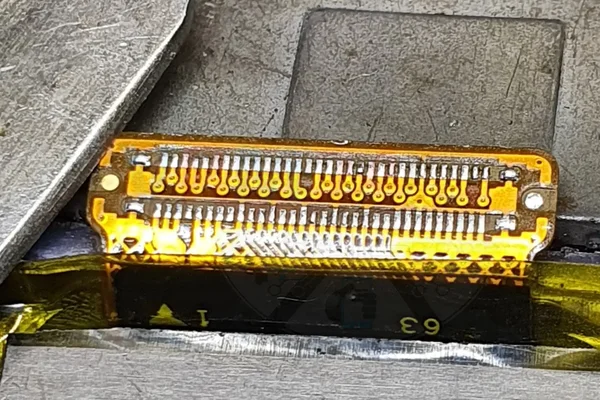

Substituímos o conector por um novo, restauramos os contatos na placa principal e verificamos. O sensor ainda não funciona.

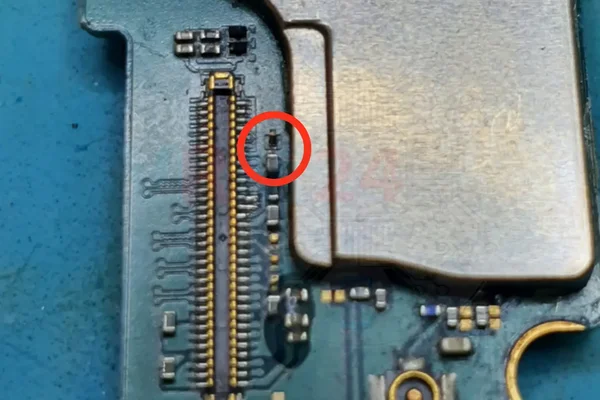

Examine a placa-mãe sob um microscópio e descubra que a almofada de contato também está danificada. Removemos a camada superior com um bisturi. A terceira camada nos mostra um contato danificado da fonte de alimentação da tela sensível ao toque.

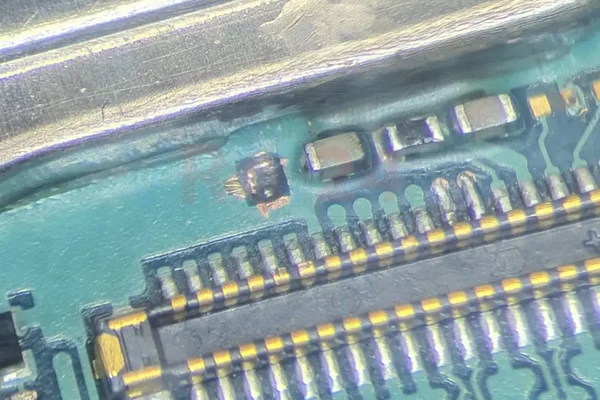

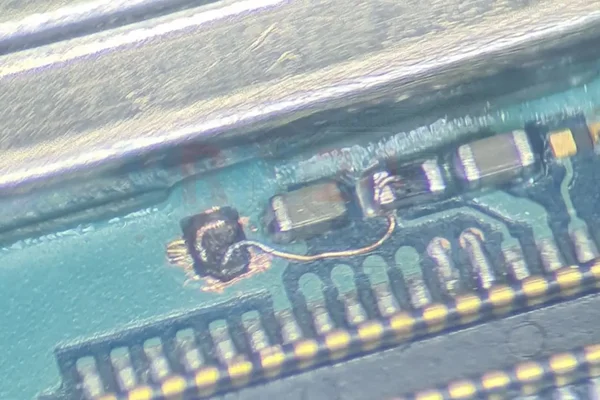

Restauramos o contato com um fio de cobre fino especial. E aplique uma máscara UV para proteger e isolar.

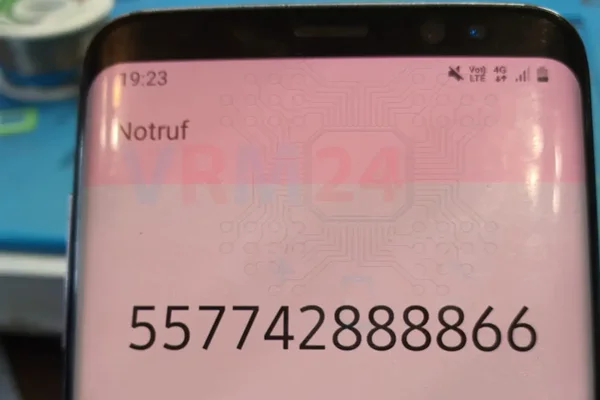

Remonte o smartphone, verifique a tela sensível ao toque - tudo está funcionando bem.
O reparo está feito!
Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.
