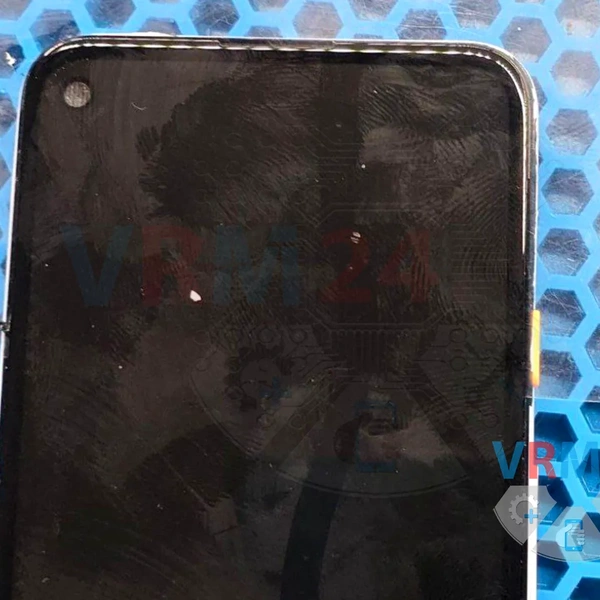

Google Pixel 4a

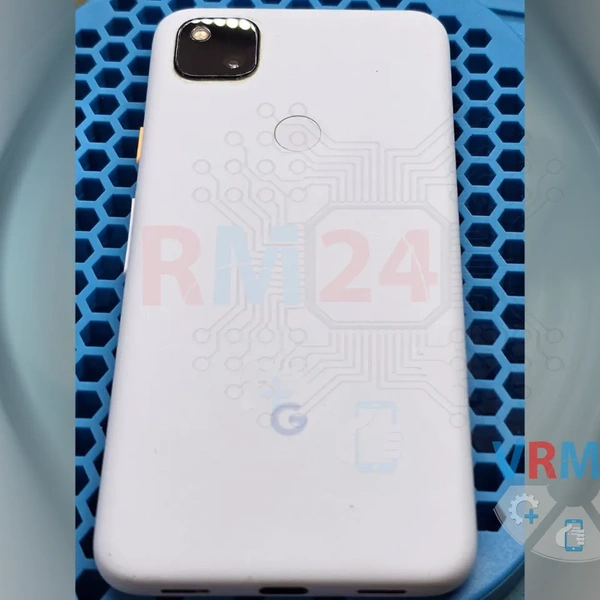

Recebemos um Google Pixel 4a para substituição da bateria.

A parte complicada deste reparo é que o processo de desmontagem começa pela remoção do módulo da tela, o que adiciona um pouco de complexidade. 😏

Aquecemos a tela em um separador a 50 °C.

Em seguida, começamos a soltar o adesivo cuidadosamente a partir de um canto, aplicando álcool isopropílico com uma seringa na borda da tela. Aos poucos, deslizamos uma película plástica por baixo da tela.

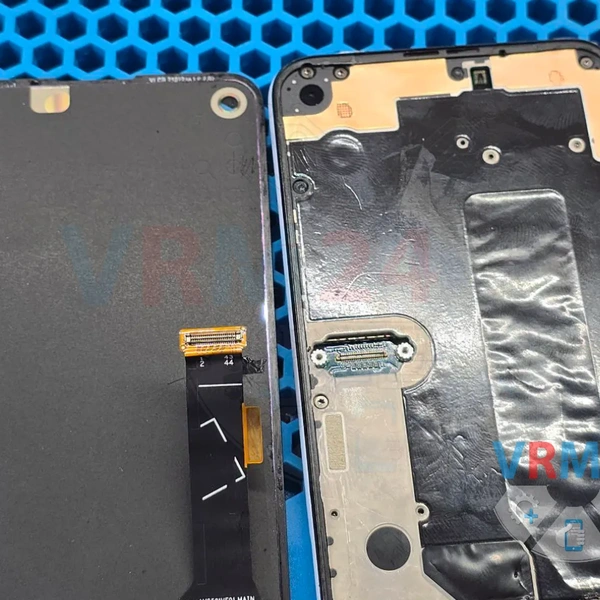

☝️ Antes de soltar a tela, é essencial procurar imagens do lado interno da tela na internet para entender onde passam os cabos flat.

É importante não danificá-los na desmontagem!

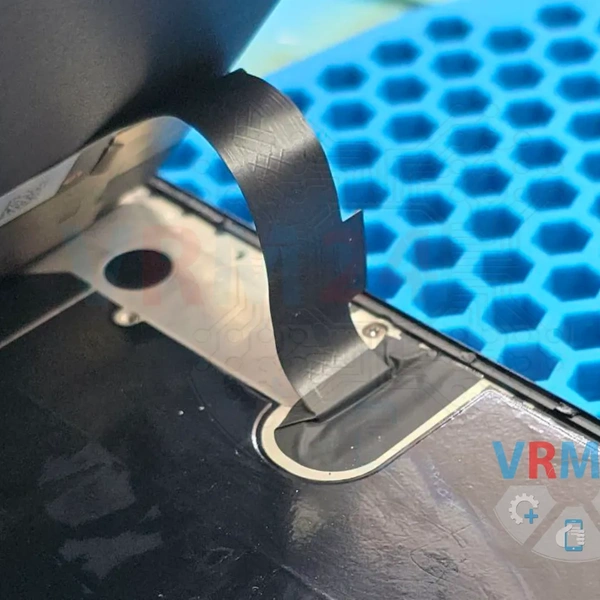

Após soltar a tela, levantamos cuidadosamente apenas o suficiente para encaixar uma chave de fenda e remover a placa metálica que prende o conector do cabo da tela.

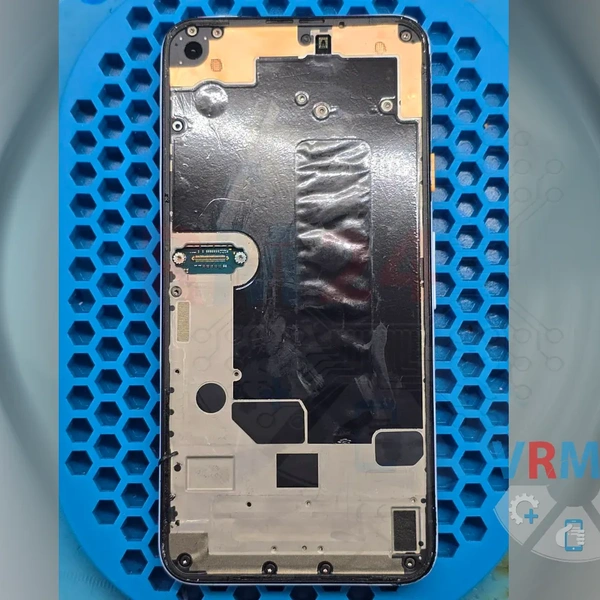

Removemos os parafusos localizados sob a tela.

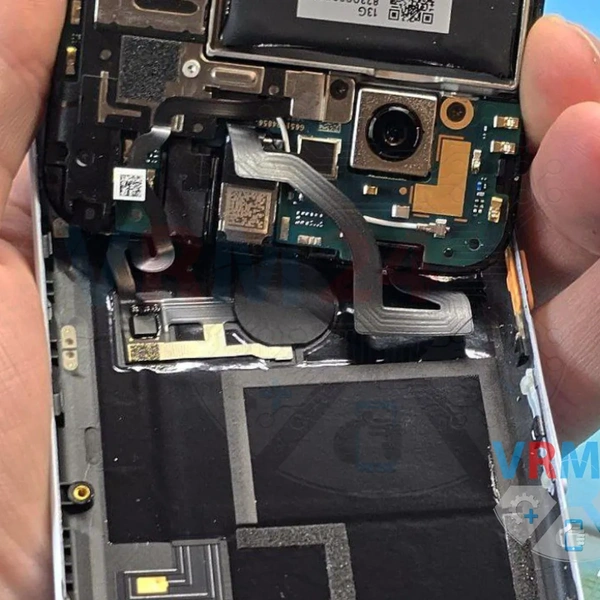

A construção é um pouco estranha — a tampa traseira possui dois cabos flat (para o leitor de digitais e sensores), conectados à placa principal sob uma plaquinha plástica parafusada.

Não dá para simplesmente desconectar os cabos e retirar a tampa.

É necessário girar a tampa traseira de forma a acessar os parafusos que seguram a placa principal e os cabos flat.

⚠️ Os parafusos da tampa são de três tipos diferentes, então é importante lembrar ou organizá-los corretamente para não confundir na montagem!

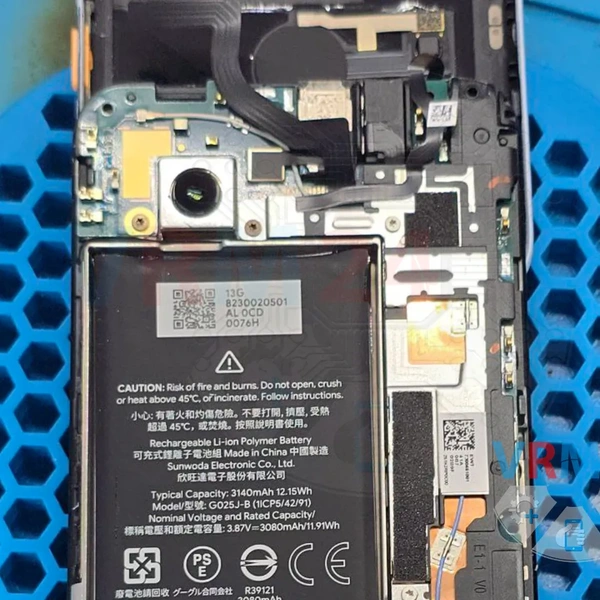

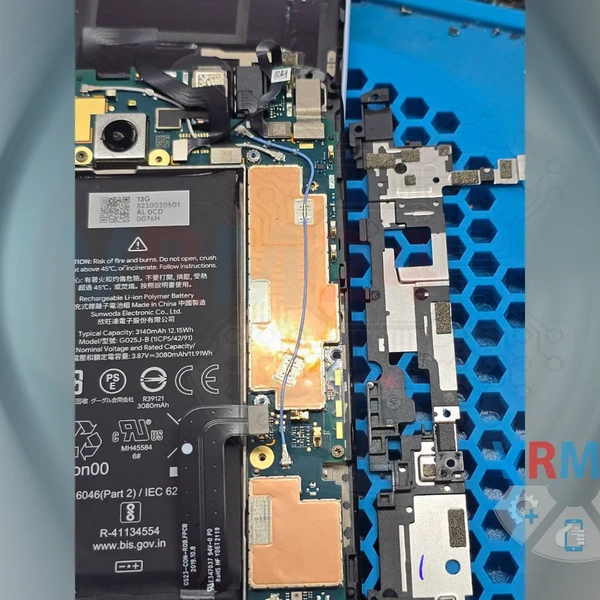

Removemos a moldura plástica e desconectamos o cabo da bateria e os cabos da tampa traseira.

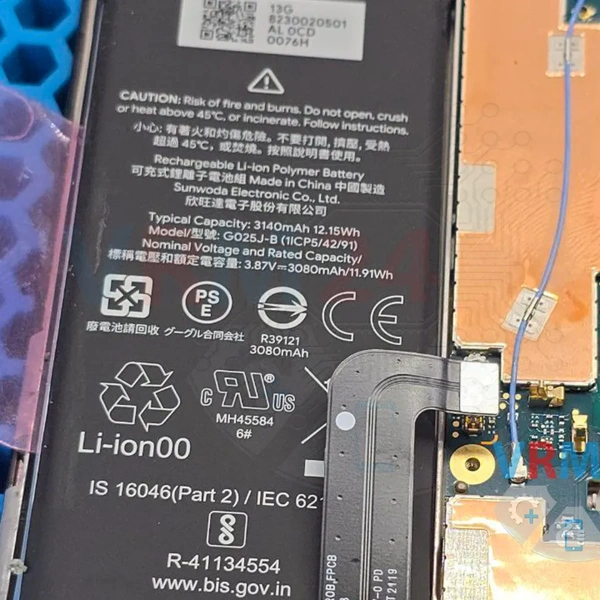

Também usamos a película plástica e álcool isopropílico para soltar a bateria.

Não há cabos sob a bateria, então pode removê-la com segurança!

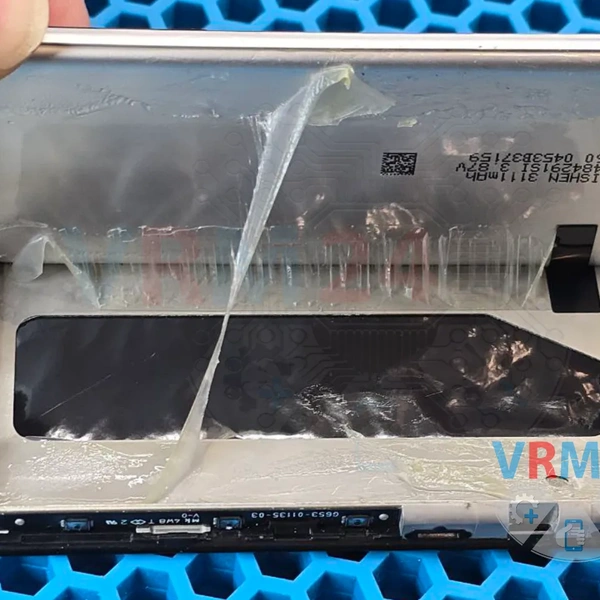

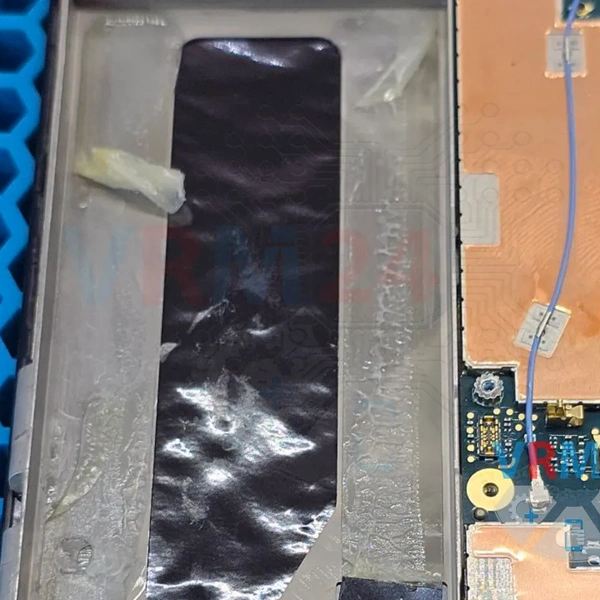

Só depois de remover a bateria é que notamos as fitas adesivas de fábrica com pontas pretas, que eram feitas para puxar e soltar a bateria facilmente.

Aí você entende o que os engenheiros da Google realmente pensaram como o jeito “correto” de removê-la. 😂

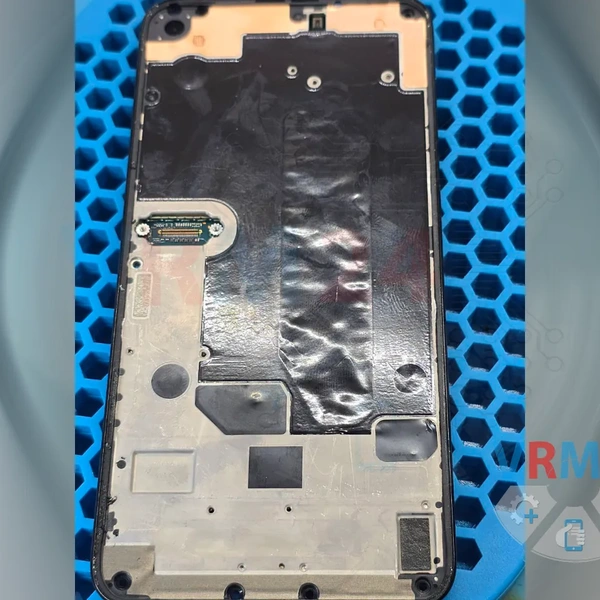

❗️Pelo lado da tela, sob adesivos pretos, há aberturas na armação metálica onde estão as pontas dessas fitas — elas deveriam ser puxadas para soltar a bateria completamente. 😏

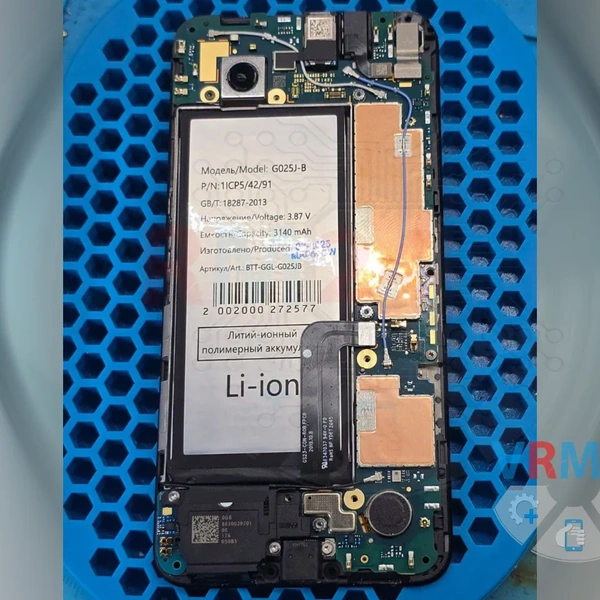

Instalamos a nova bateria no local preparado com fita dupla face.

Começamos a remontagem do aparelho.

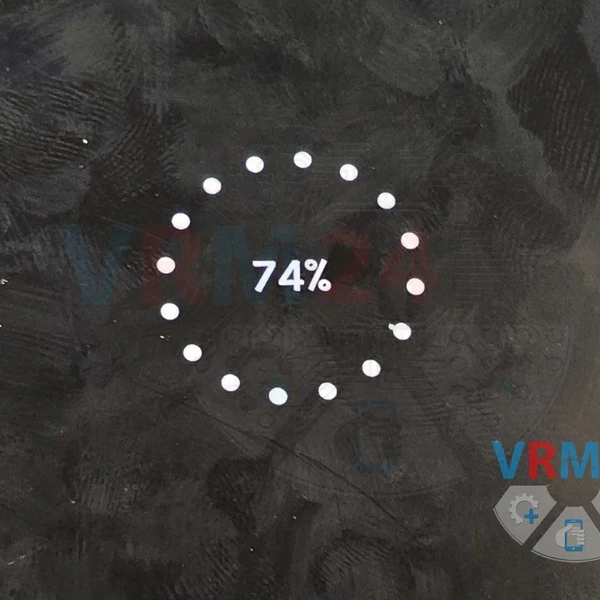

Reconectamos o módulo da tela e testamos o carregamento.

Se estiver carregando normalmente, seguimos com a montagem completa.

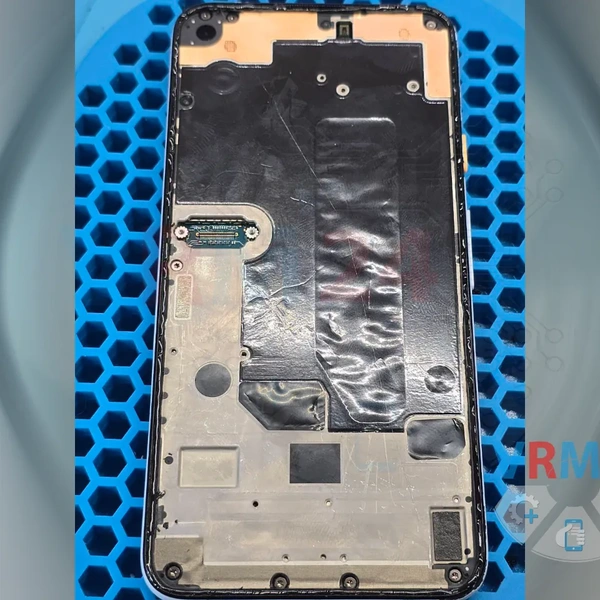

Limpamos a moldura do adesivo antigo, desengorduramos a superfície e aplicamos selante ao redor da borda.

Recolocamos o suporte da tela com os parafusos e colamos a tela de volta.

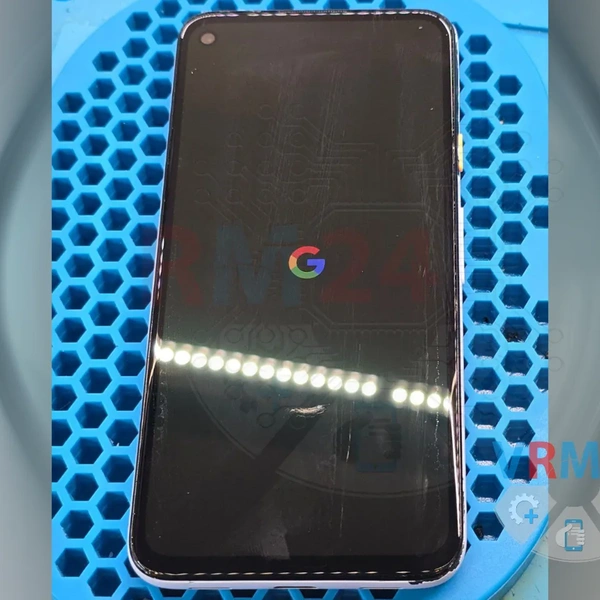

Fazemos uma checagem final após a montagem. 👌
