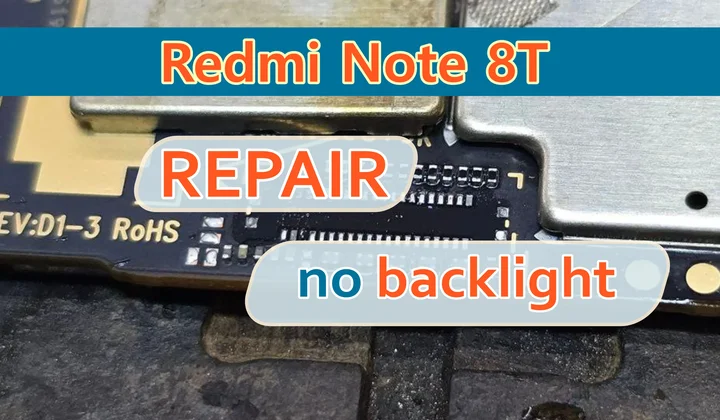

Reparo do Xiaomi Redmi Note 8T: Sem luz de fundo, sem tela após entrada de umidade

⚠️ Antes de desmontar, não esqueça de desligar o telefone.

Hoje levei meu Xiaomi Redmi Note 8t para conserto com um defeito: a tela não funciona.

Esse é um problema muito comum nesse modelo—até uma pequena quantidade de umidade na capa traseira pode causar danos. Algumas gotas de água podem infiltrar-se na fenda entre a capa traseira e a câmera principal.

Logo abaixo da câmera, está localizado o conector da tela, e o pino mais próximo do conector é responsável pela luz de fundo. Esse pino está sempre sob tensão, então ele queima imediatamente. 🔥

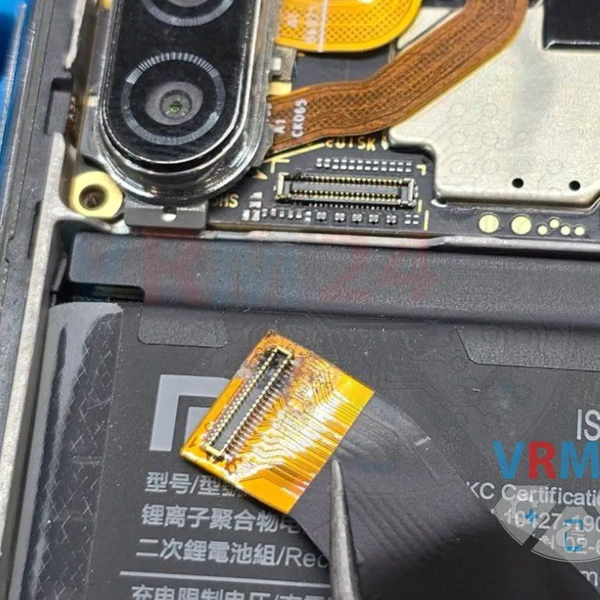

Aqui está uma visão do conector de ambos os lados. Fica claro que precisamos substituir o conector e reparar as trilhas danificadas.

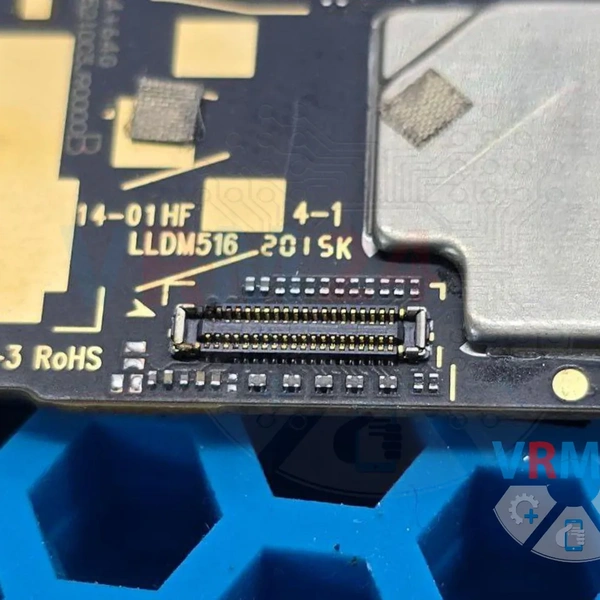

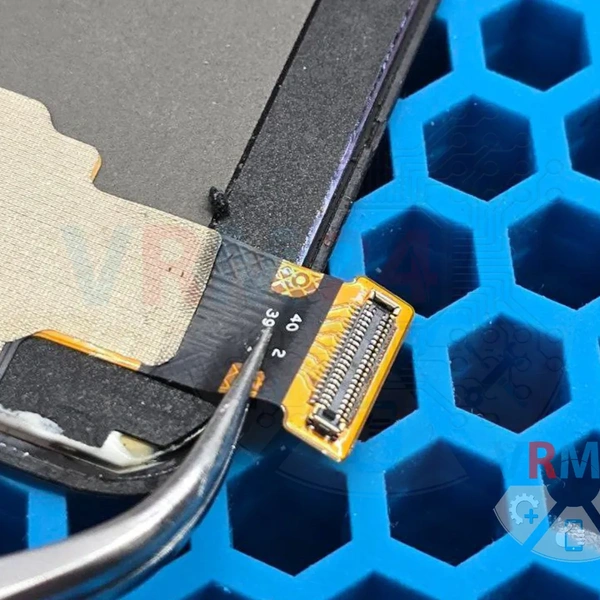

O mesmo conector pode ser retirado de uma tela quebrada de um Xiaomi Redmi Note 10/10S. 😊

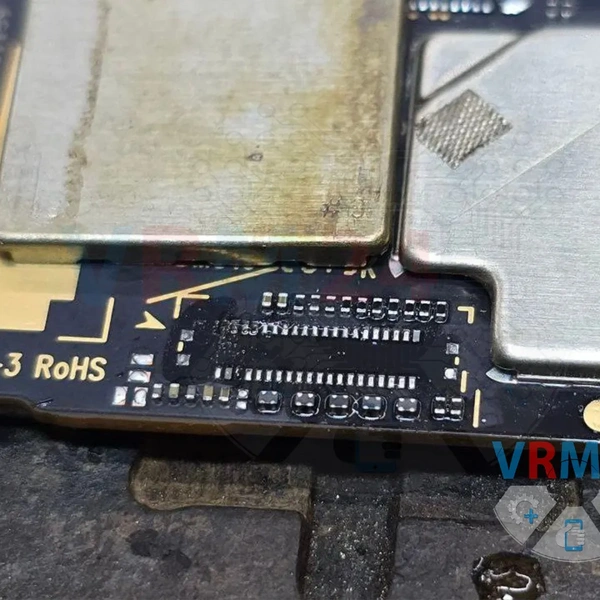

Removemos o conector danificado, limpamos as trilhas danificadas com um bisturi e estanhamos os contatos.

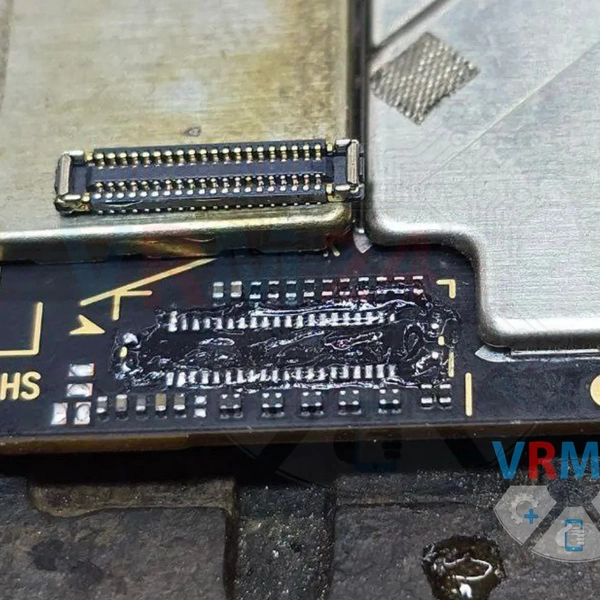

Aplicamos fluxo, preparamos o novo conector para instalação e o soldamos no lugar usando uma estação de solda.

Para maior confiabilidade, verificamos e ressoldamos os contatos sob um microscópio. 😊

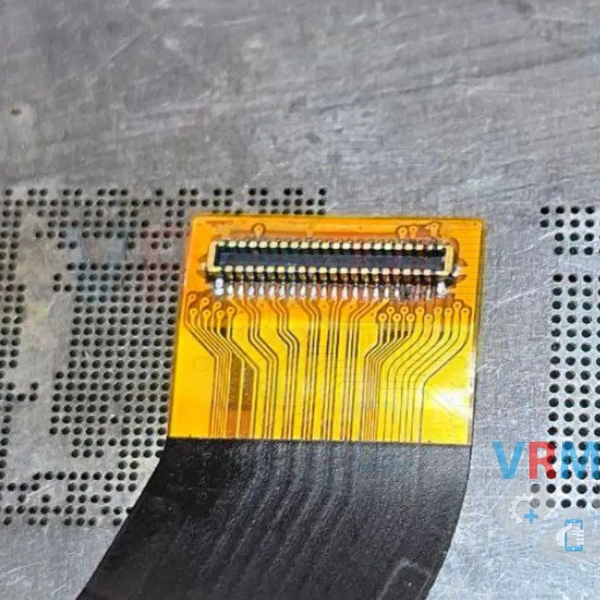

Também substituímos o conector no cabo flexível da tela e restauramos a conexão da luz de fundo.

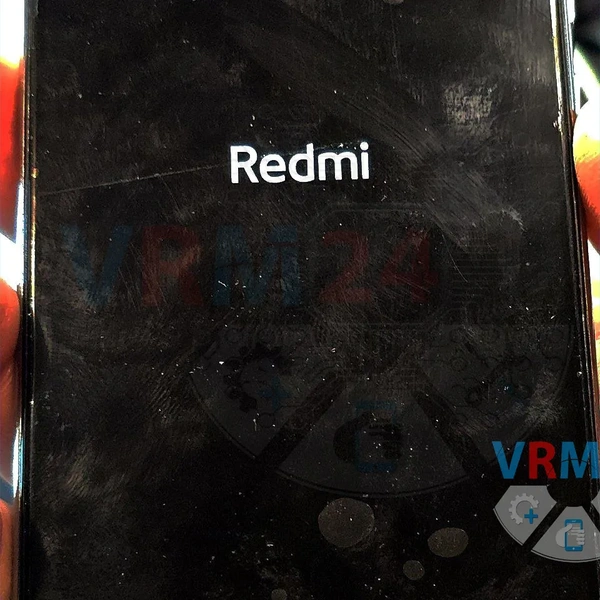

Agora tudo está funcionando!

Como entrou apenas uma pequena quantidade de umidade, nada além da luz de fundo foi danificado.

Não há nem mesmo sinais visíveis de umidade na tela quando vista sobre um fundo branco. 😊
