🛠 Dificuldade: 🟢⚪️⚪️
⏰️ Tempo de reparo: 40 minutos

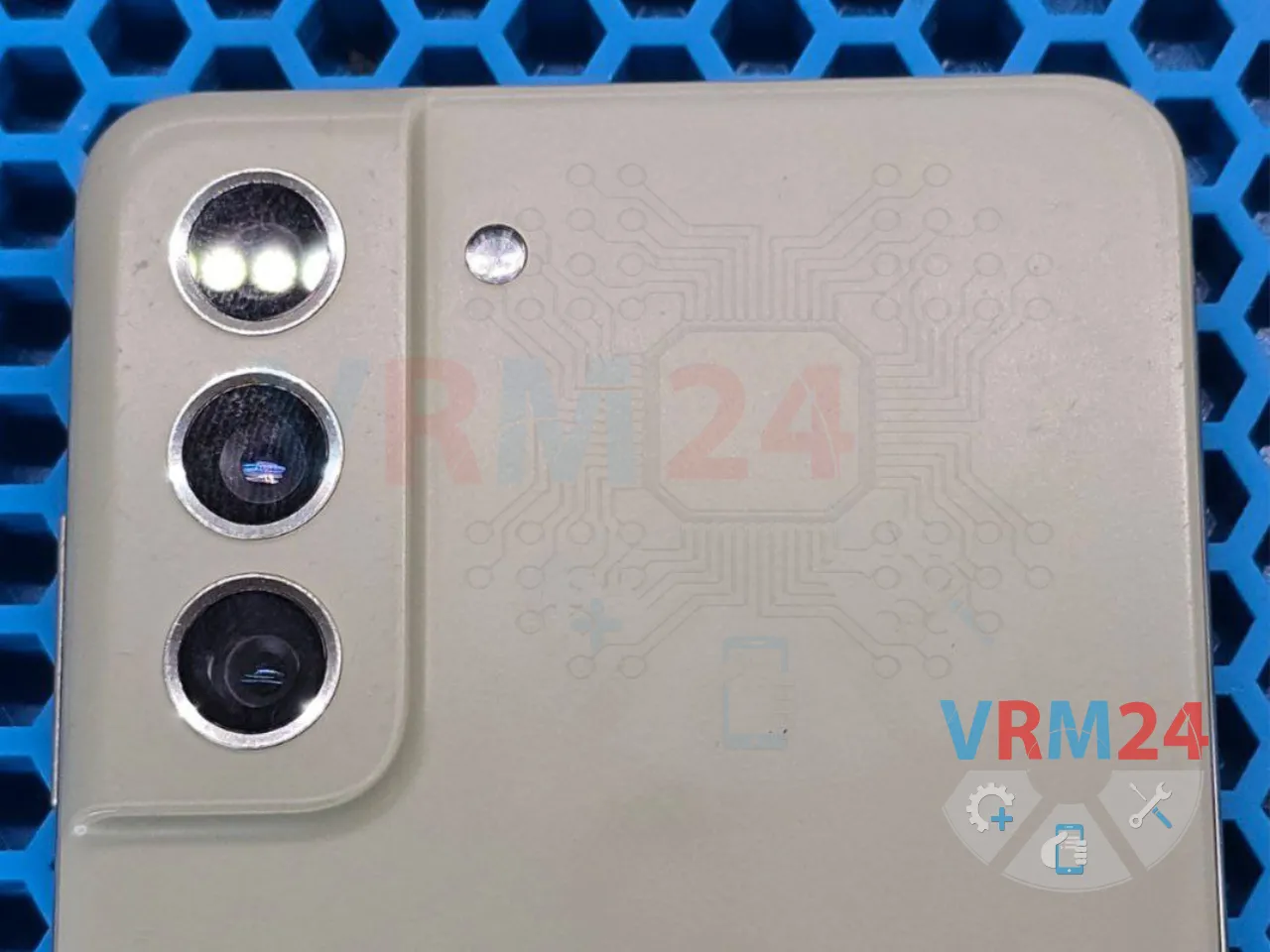

Recebemos um Samsung S21 FE com problema de sinal fraco. Em 4G, quase não conecta, e os clientes frequentemente não conseguem ligar para o aparelho.

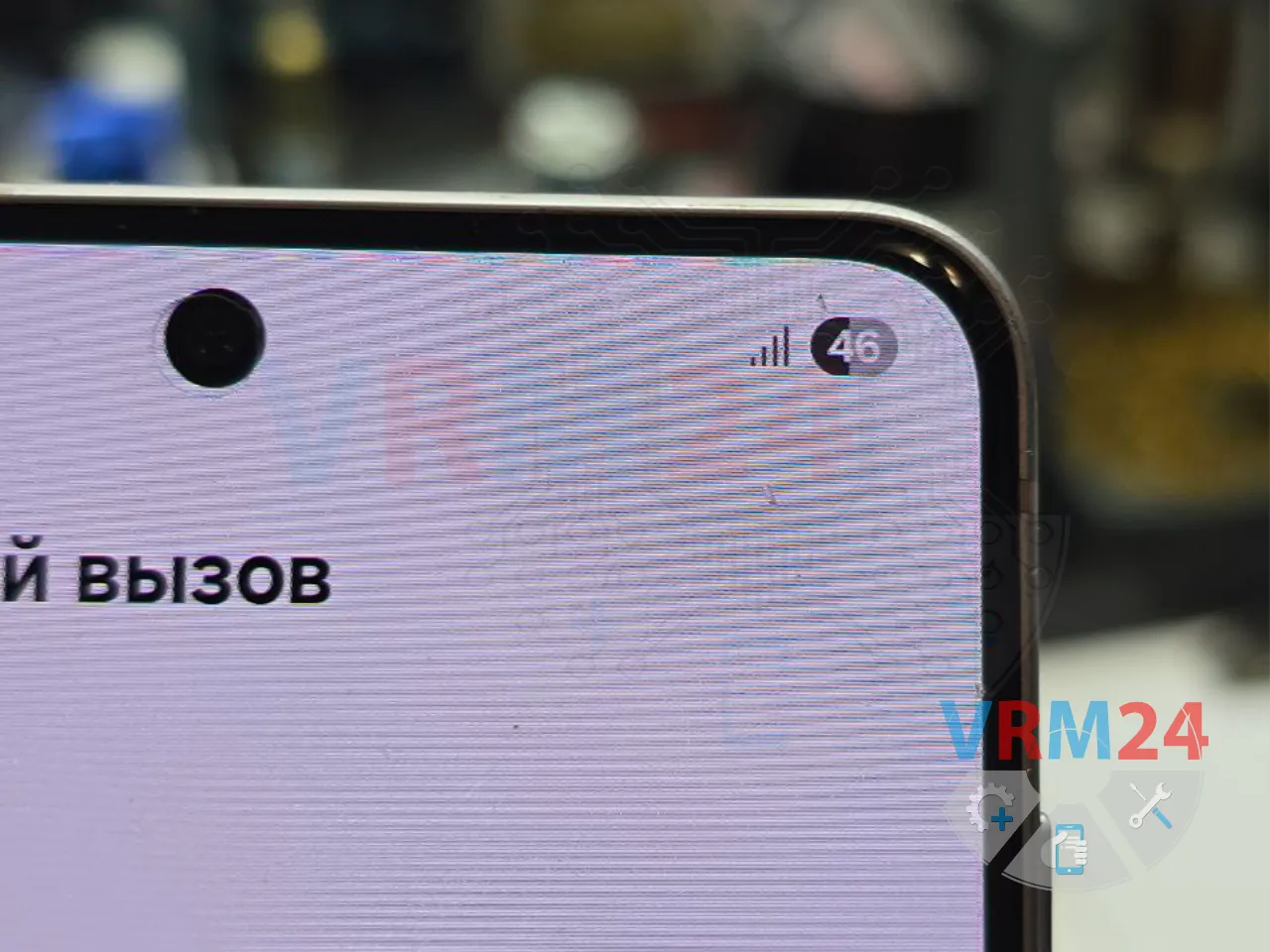

Assim o problema se apresenta: o nível de sinal oscila constantemente e o 4G quase nunca aparece.

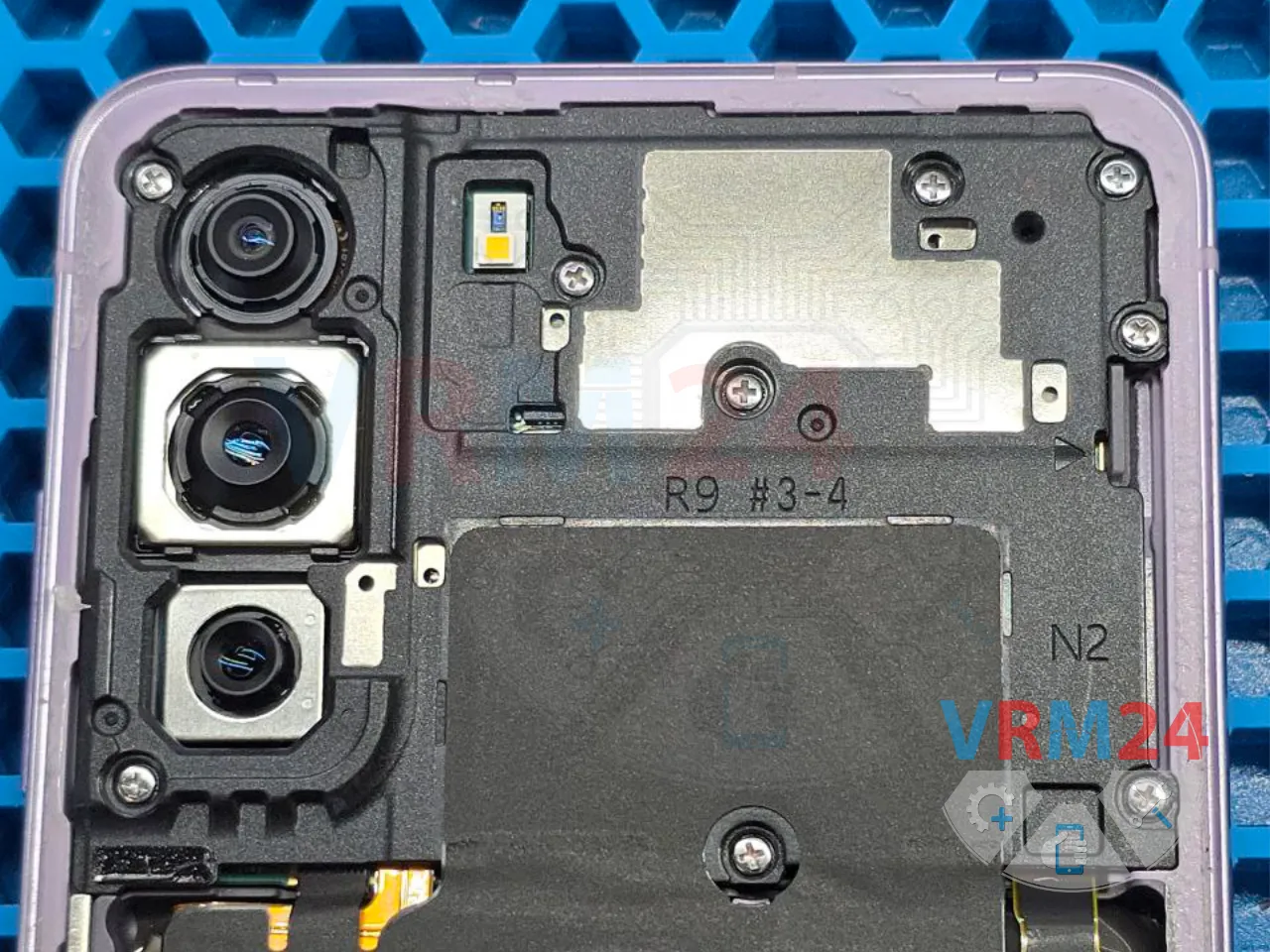

Removemos a tampa traseira e desmontamos o telefone.
Este modelo utiliza o amplificador de sinal QPM6815, que costuma falhar sozinho com frequência.
Por isso, inicialmente suspeitamos dele.
Mas também precisamos verificar outra causa comum de falhas em smartphones Samsung: conectores fracos.
A partir da série S21, a Samsung trocou os cabos coaxiais por cabos flat (flat flex) para transmitir sinais às antenas, o que trouxe um novo problema — conectores quebrados que também afetam o sinal 🙃

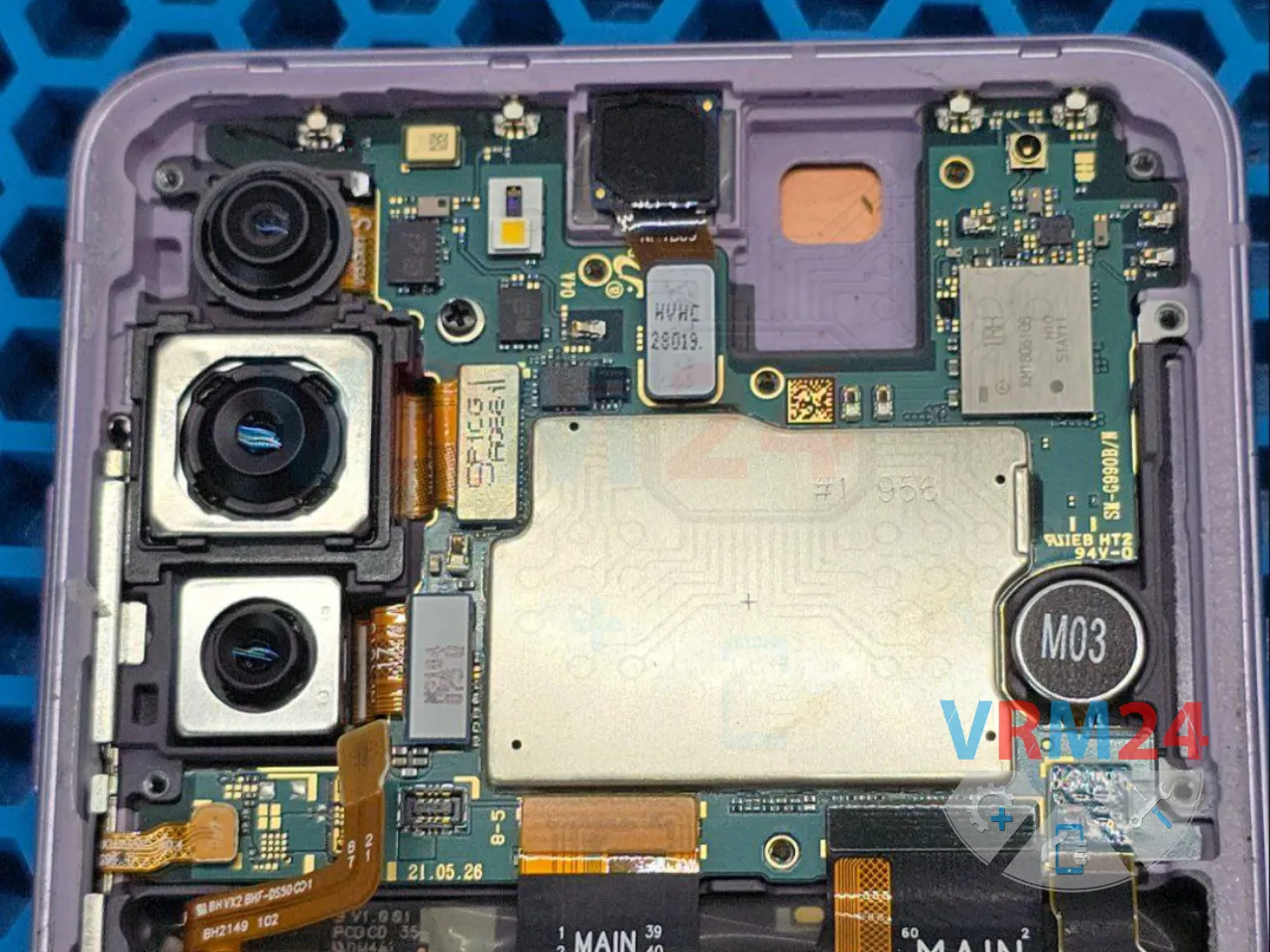

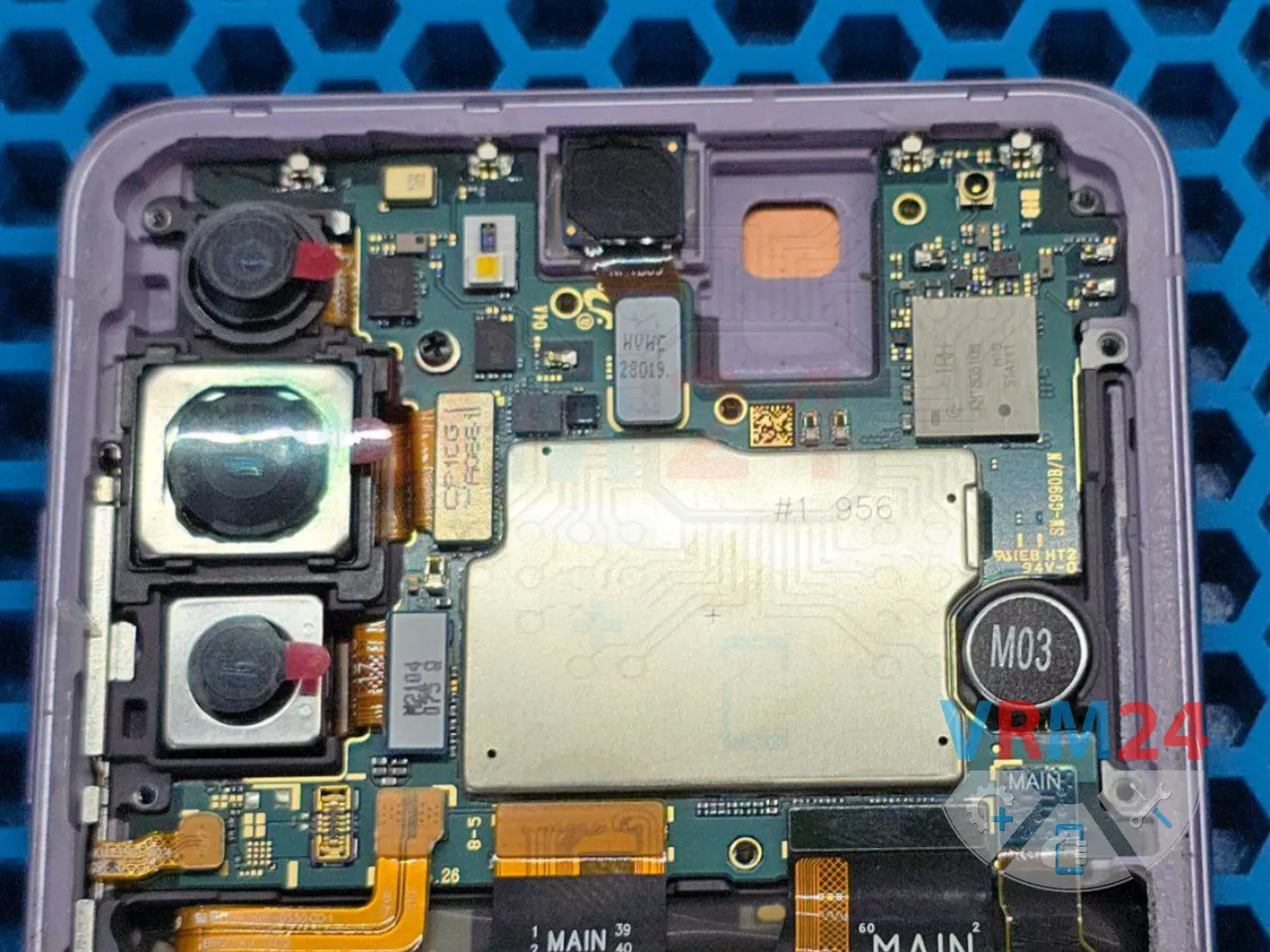

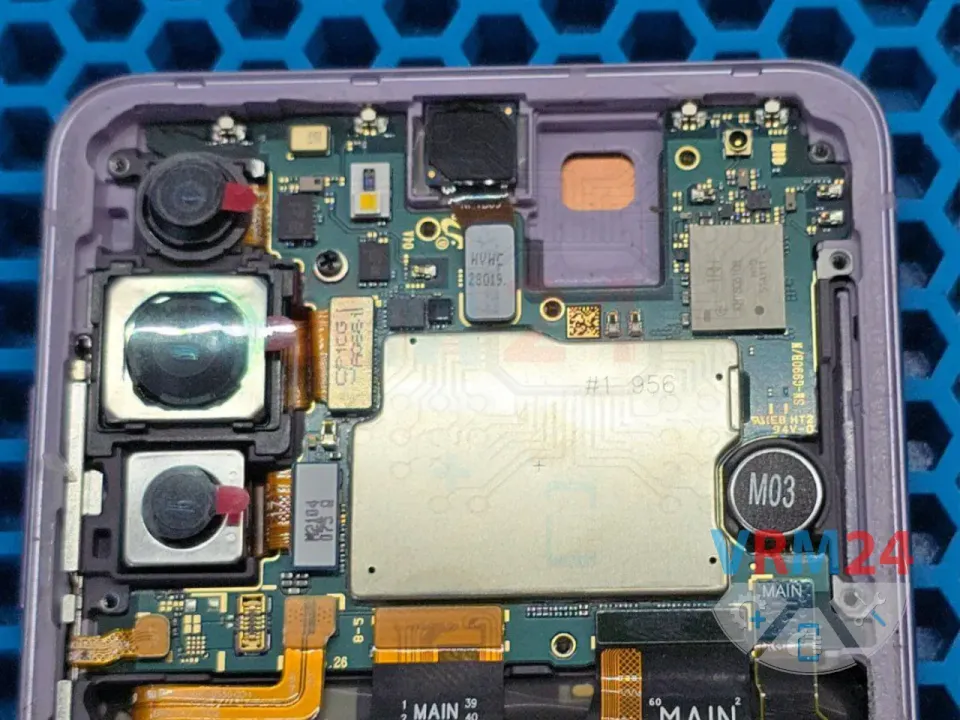

Na parte superior da placa-mãe está tudo certo.

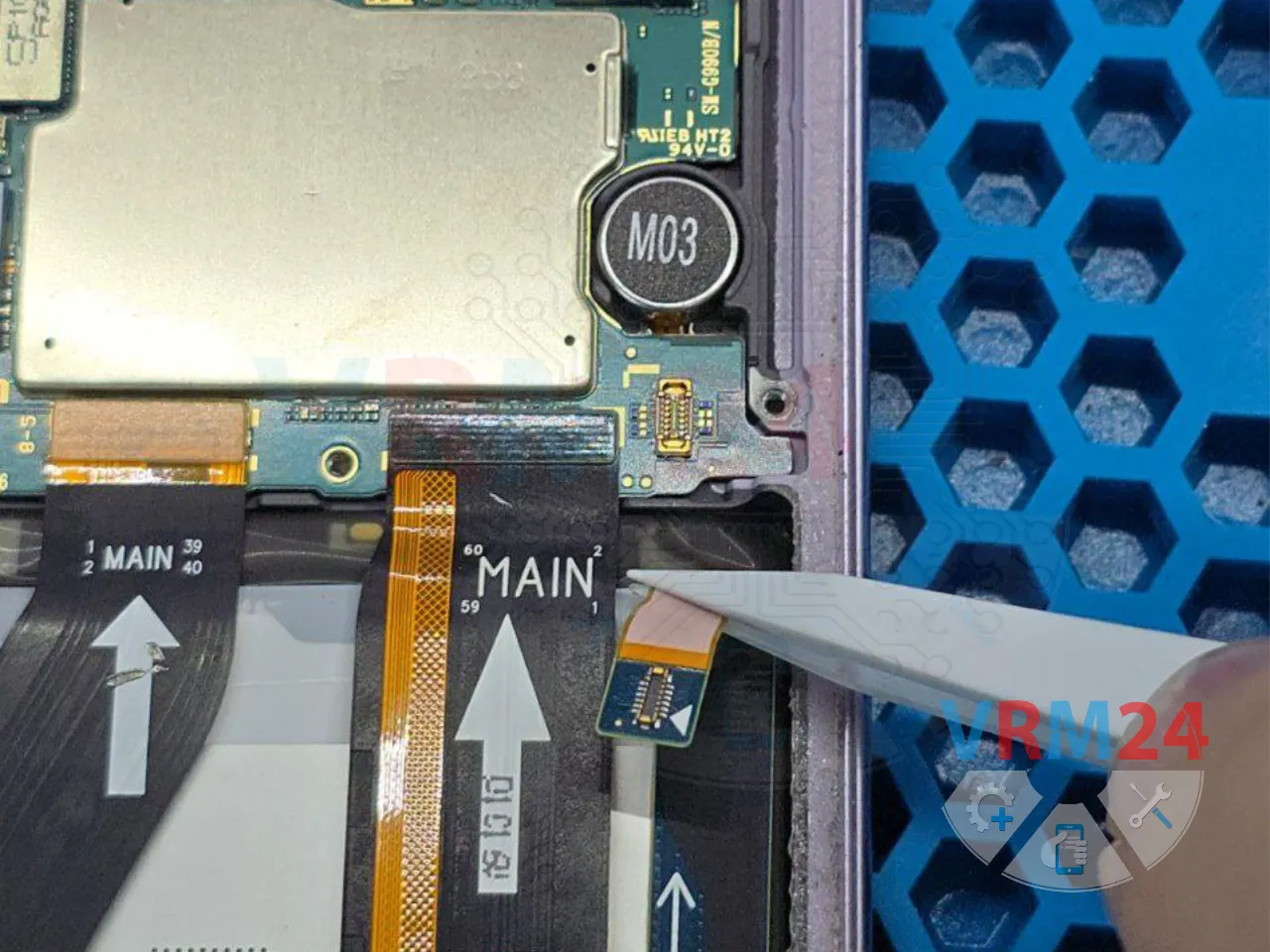

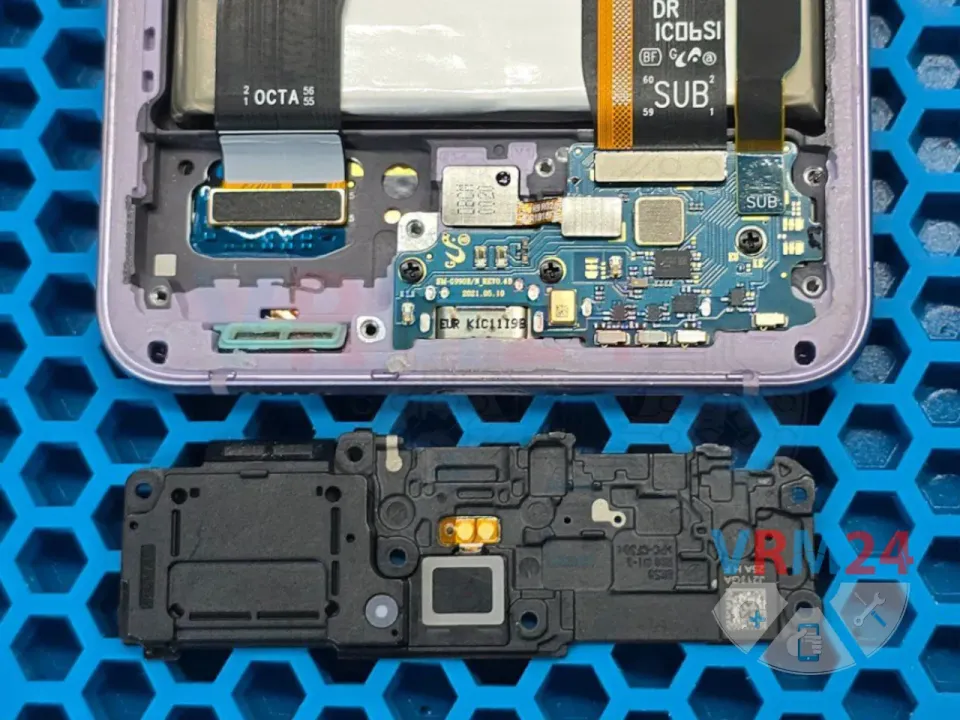

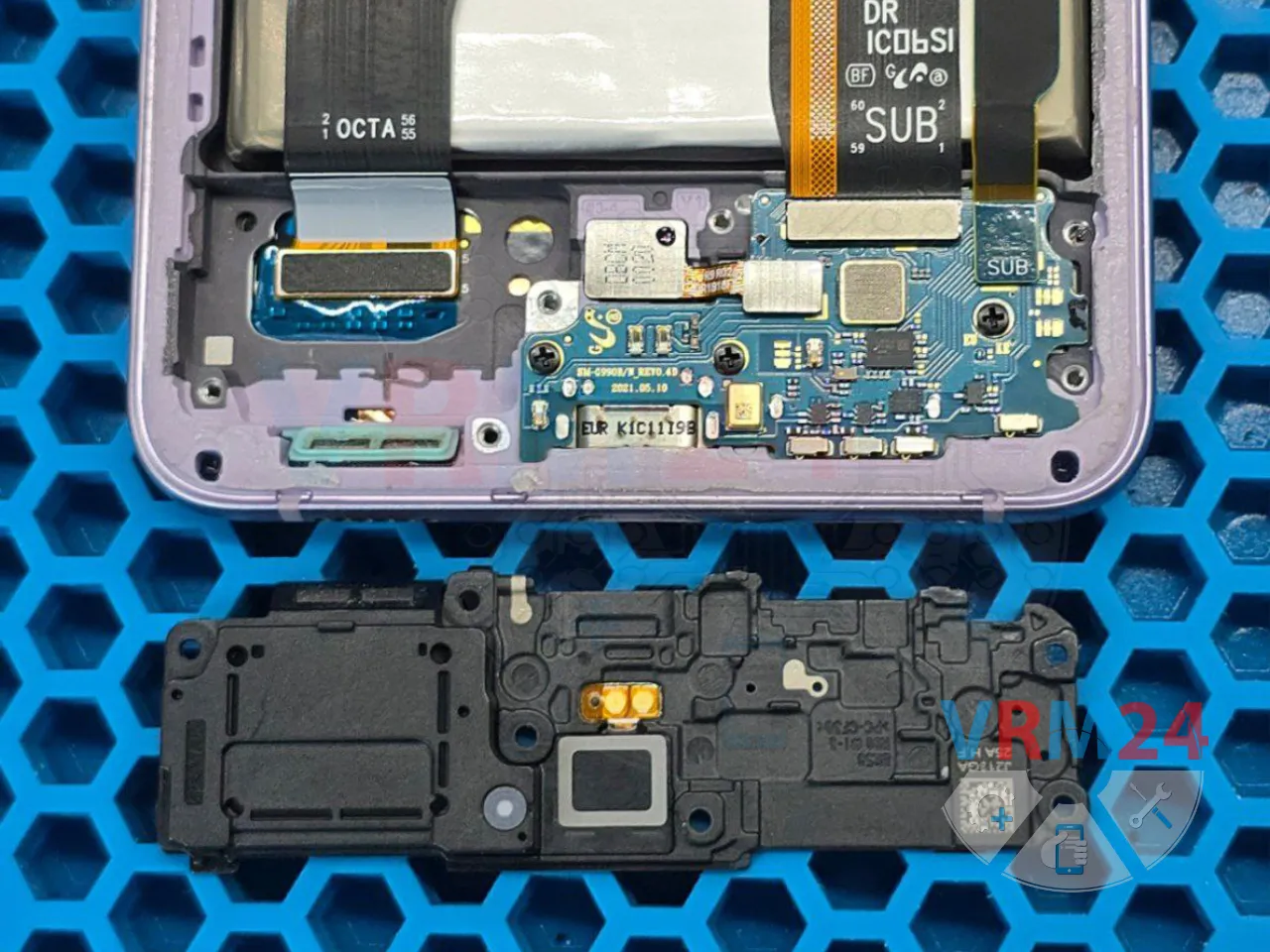

Em seguida, desmontamos a parte inferior para inspecionar os conectores da subplaca.

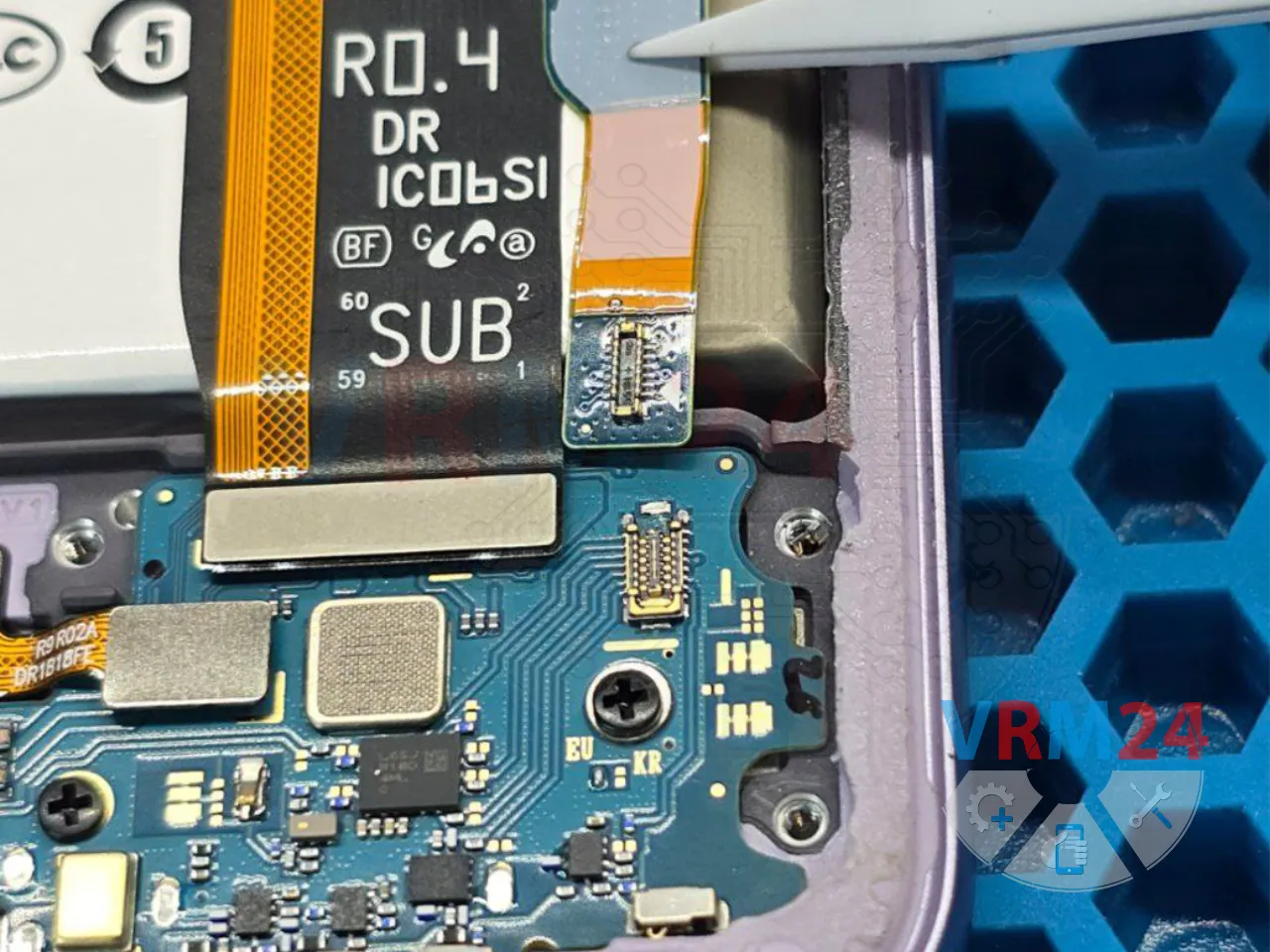

Aqui é visível que o conector do cabo flat entre placas está quebrado, assim como o da subplaca.

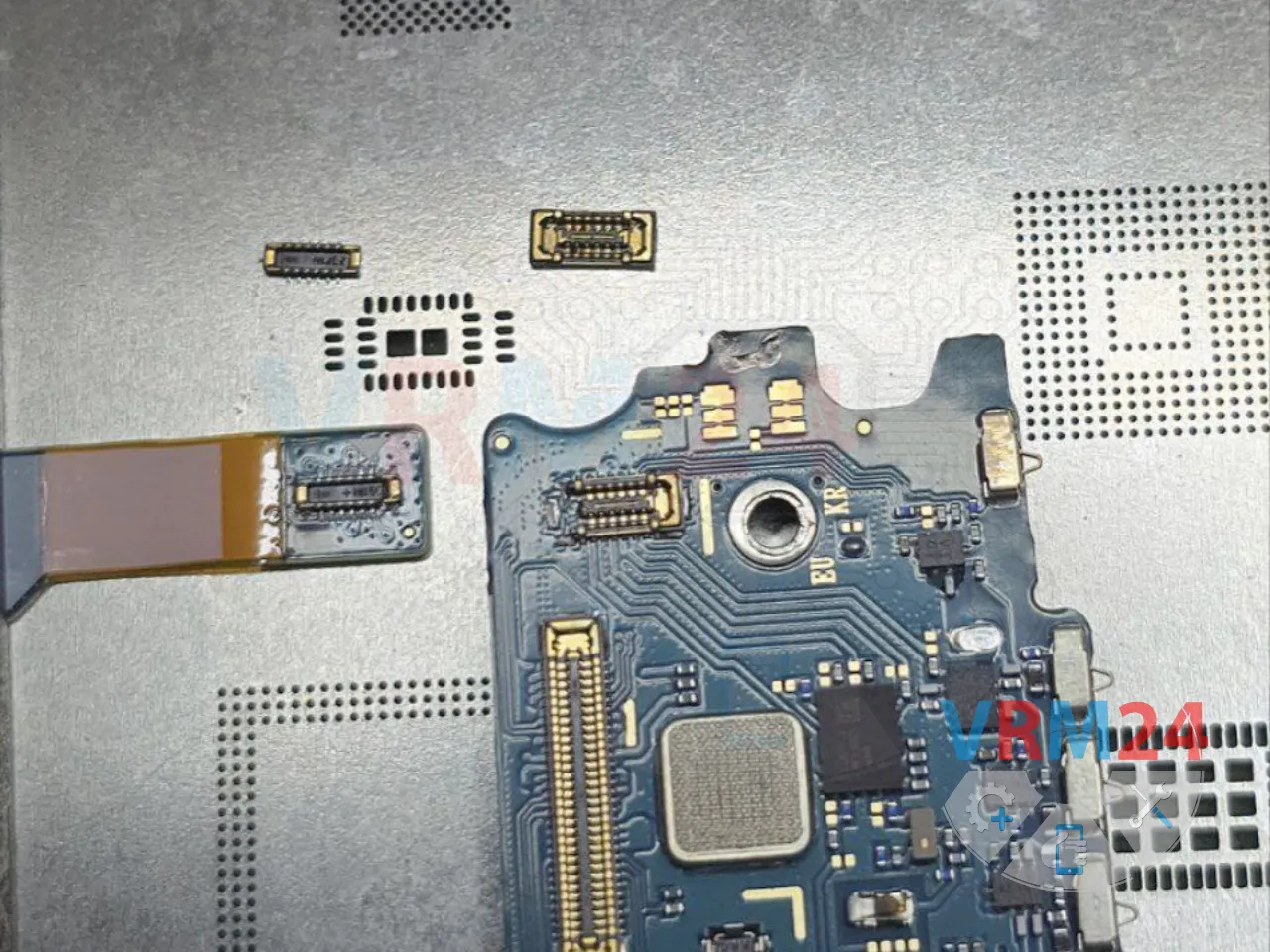

O reparo se torna bem mais simples. Preparamos os cabos flat e os conectores novos para substituição.

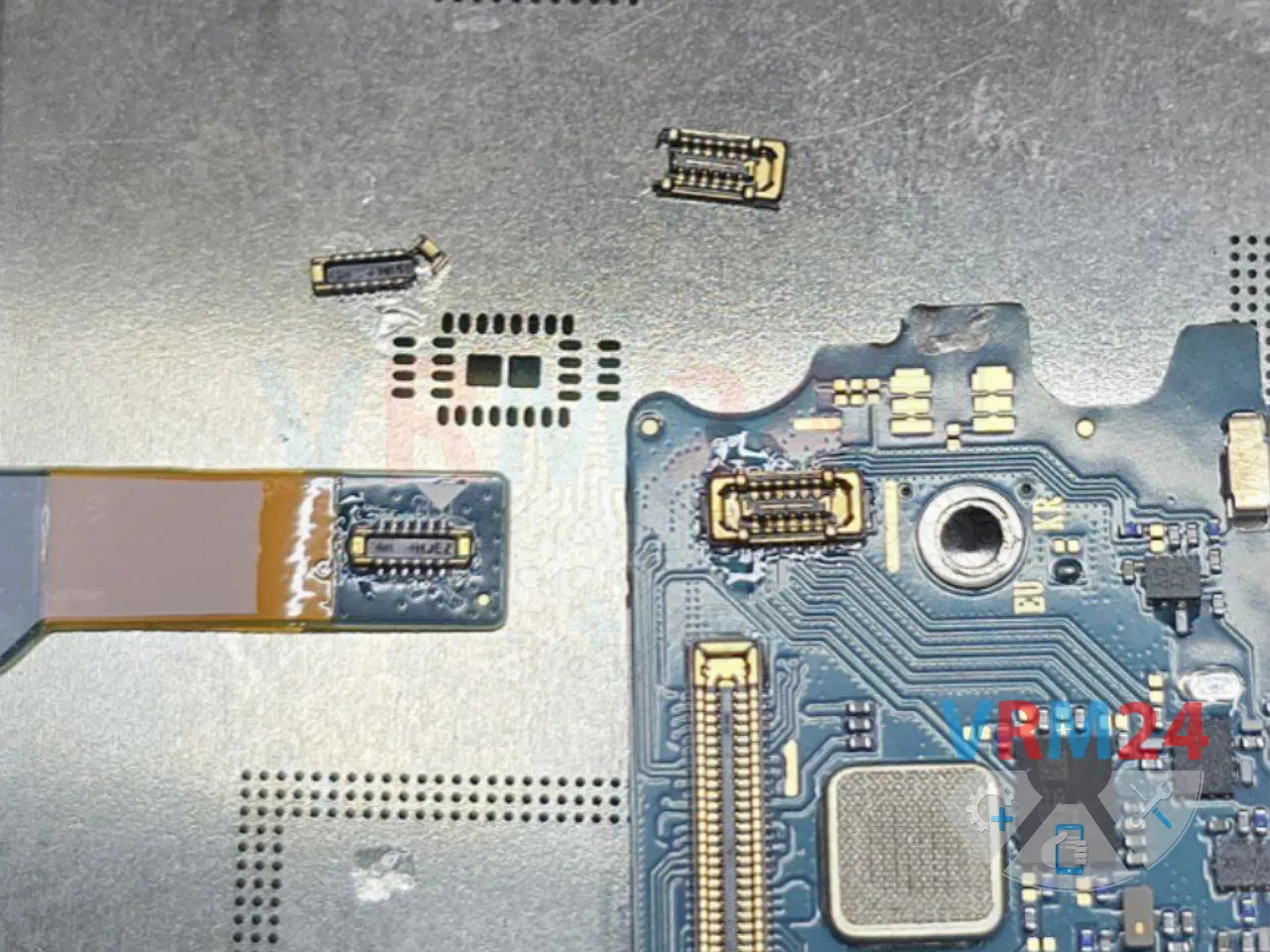

Com a estação de solda, substituímos os conectores danificados.
Removemos o resíduo de fluxo dos conectores.

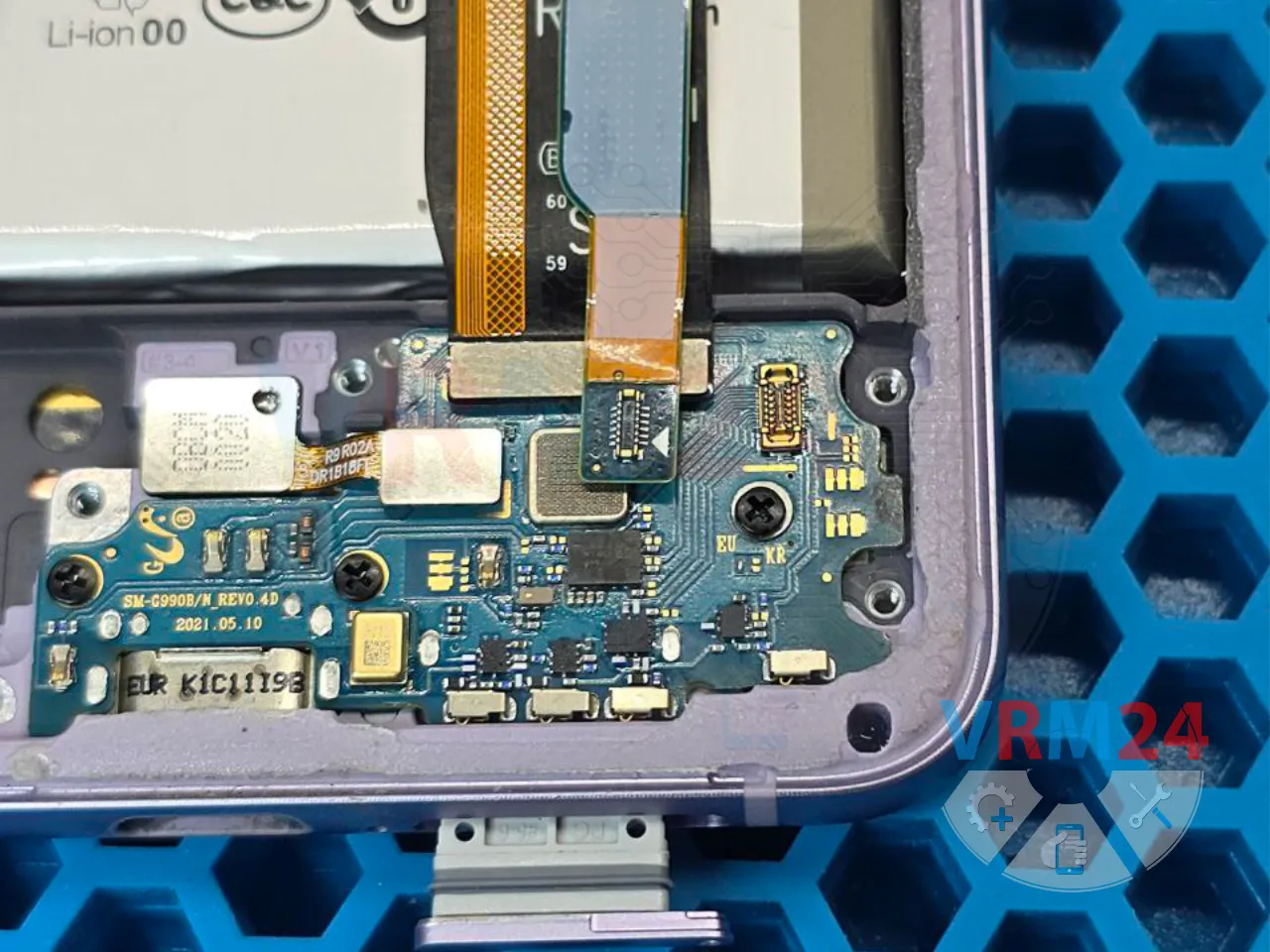

Conectamos a subplaca e o cabo entre placas no chassi para teste.

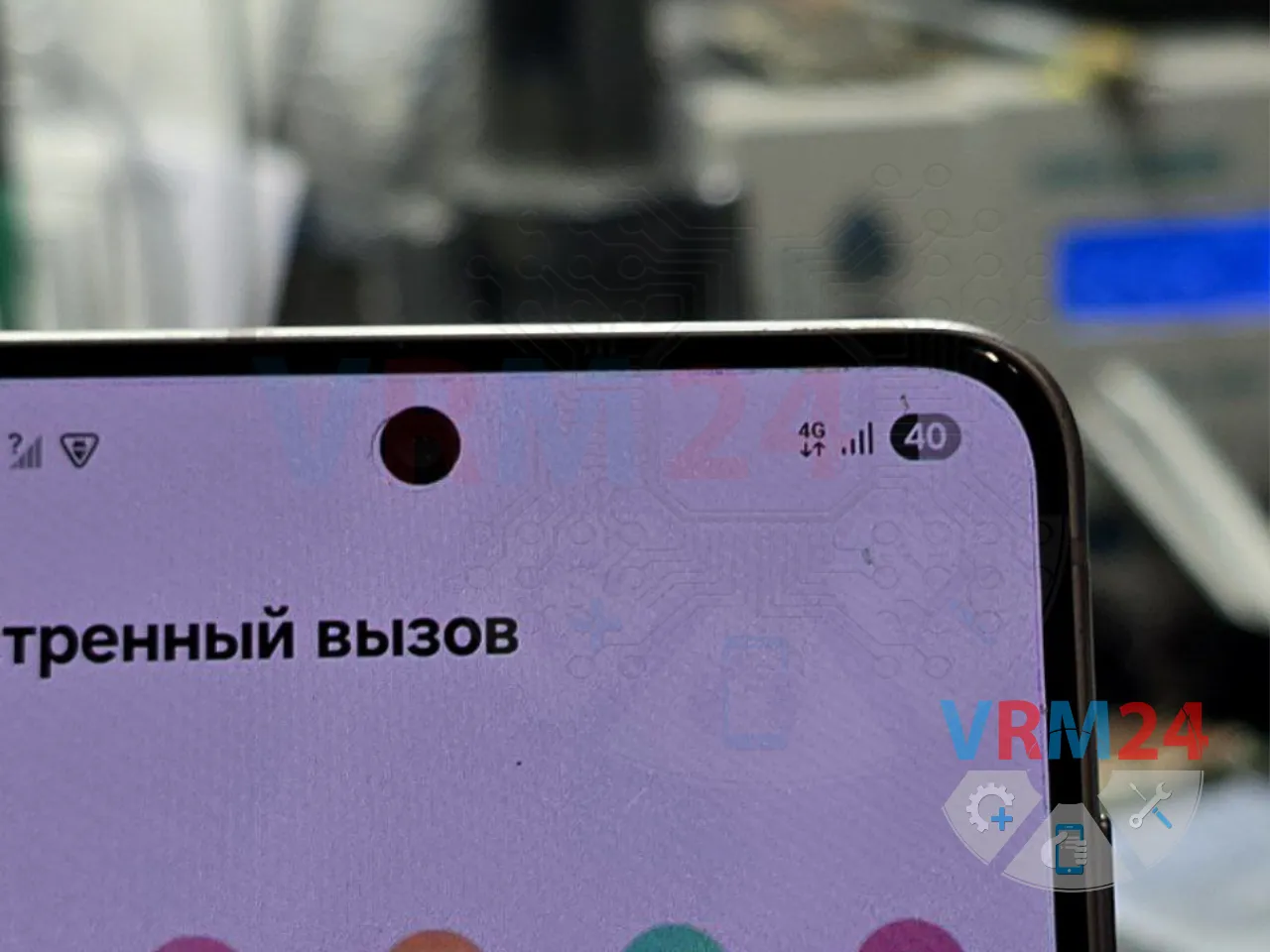

Ligamos o telefone com um chip SIM inserido e verificamos o sinal em todas as bandas.
O aparelho funciona normalmente em todos os modos, com sinal cheio e chamadas sem nenhum problema 👌
Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.
