🛠 Dificuldade: 🟢🟡⚪️
⏰️ Tempo de reparo: 45 minutos
Recebemos um Samsung Note 10 Plus com problema na linha de carregamento.
Ao conectar o carregador, a fonte de alimentação desliga devido a um curto-circuito.

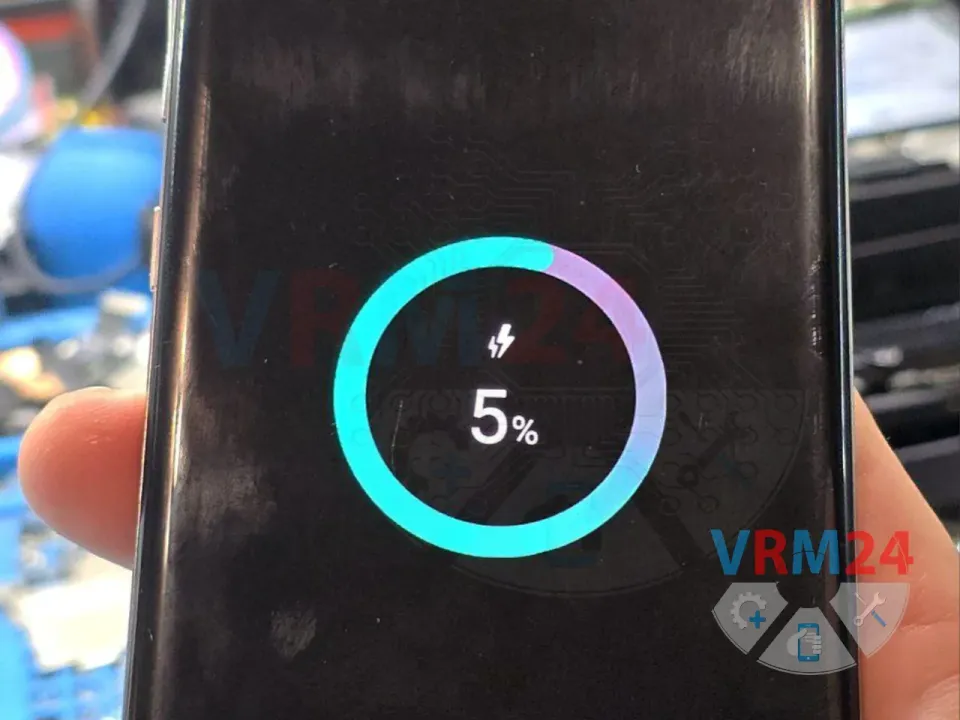

Apesar disso, o smartphone funciona normalmente e carrega via carregamento sem fio.

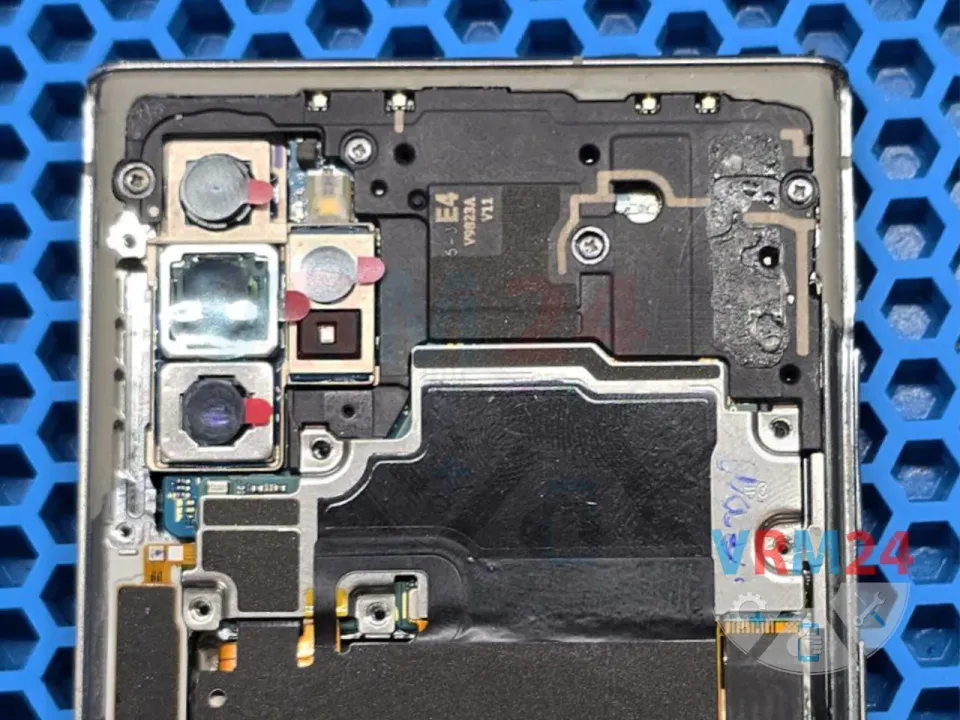

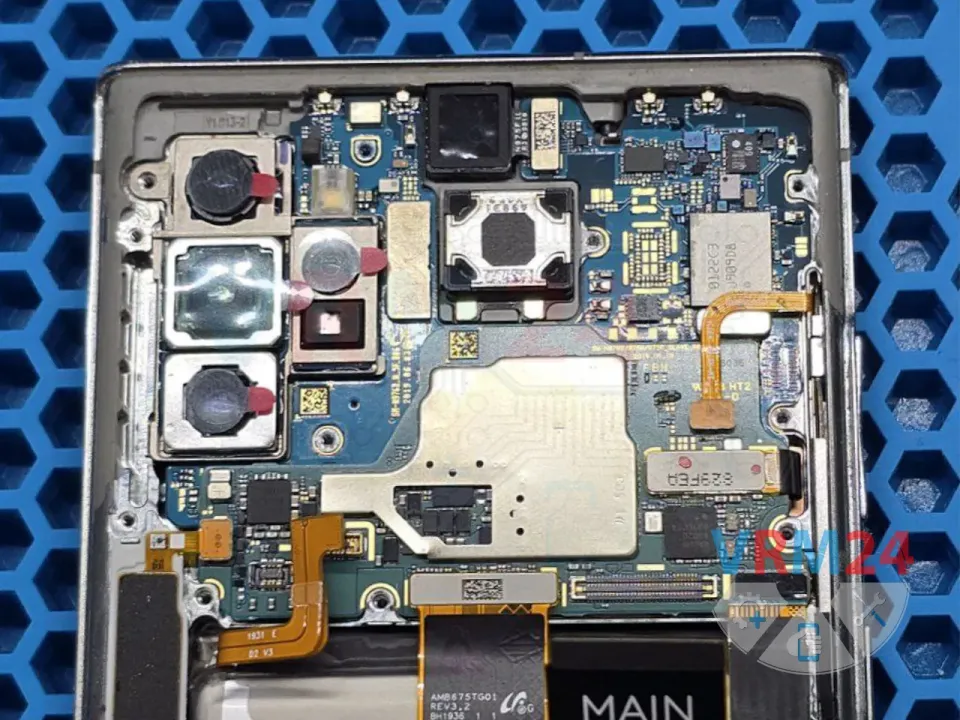

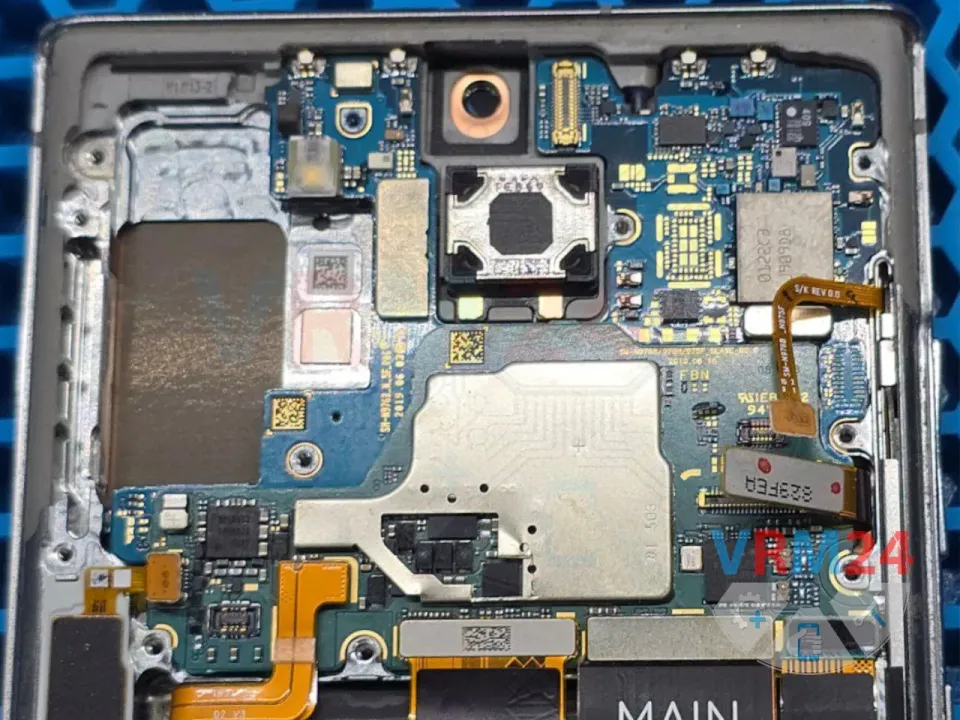

Descolamos a tampa traseira e desmontamos o aparelho para fazer o diagnóstico.

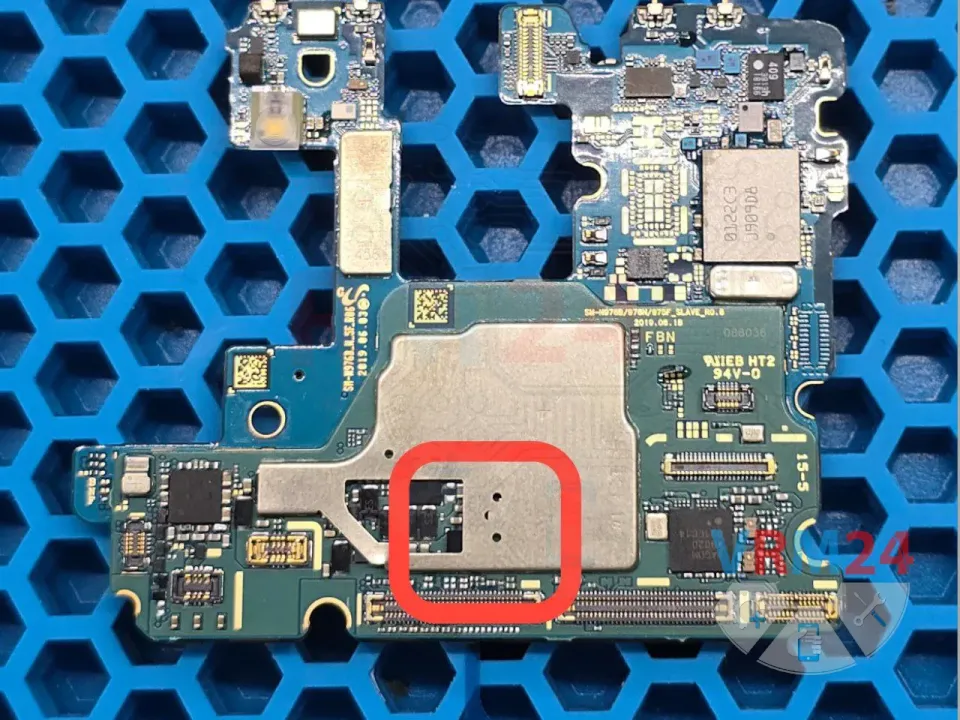

Com uma fonte de bancada, identificamos a área da placa-mãe que aquece — sinal claro do curto-circuito.

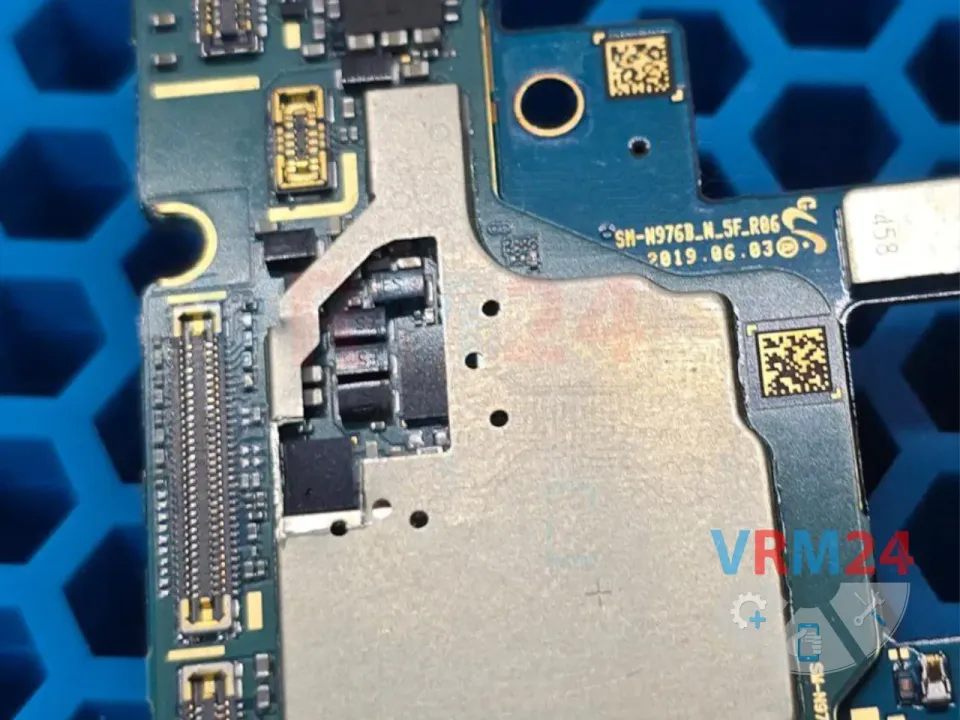

Cortamos cuidadosamente um pedaço do escudo metálico para facilitar o acesso ao chip com defeito.
Fica evidente que, pelo menos, o chip OVP (FPF3788UCX) está queimado.
Vamos começar substituindo esse componente 😊
Como o próprio nome indica, o OVP (Over Voltage Protection) é responsável pela proteção contra sobretensão.
Neste caso, o chip cumpriu sua função ao proteger o telefone contra um pico de tensão, mas acabou se danificando no processo 😂

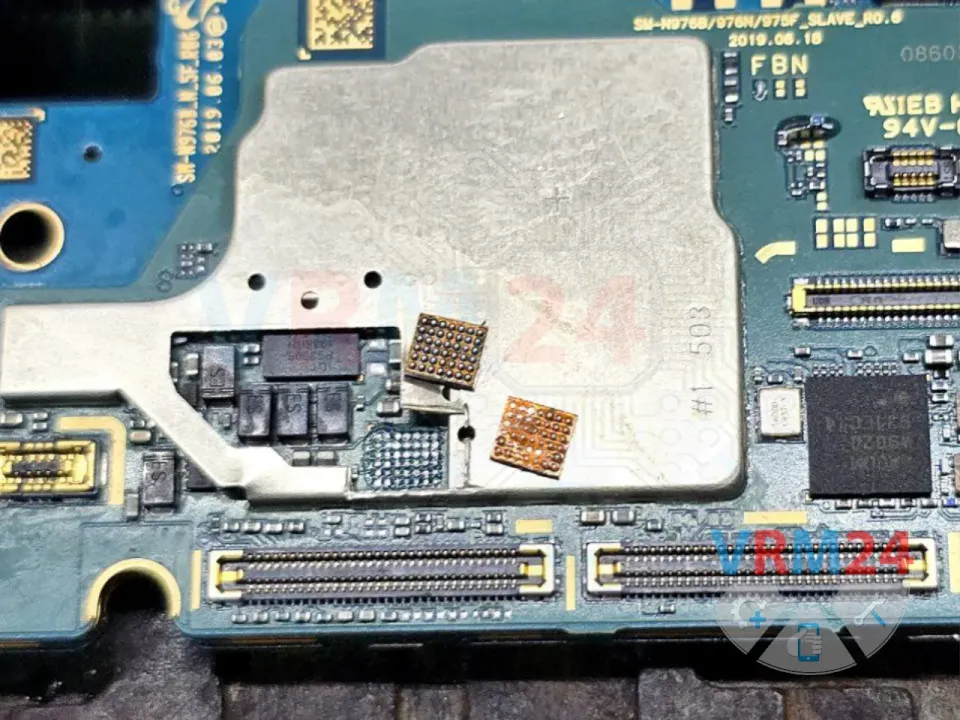

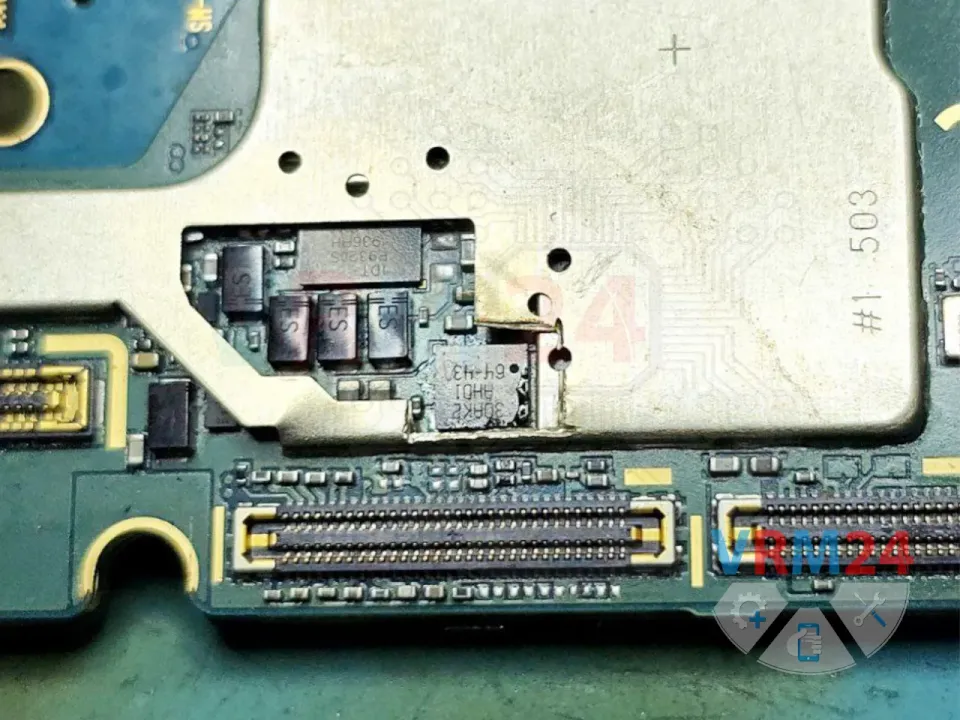

Removemos o chip danificado e soldamos um novo no lugar.
Conectamos a placa à fonte de bancada para testar — o curto-circuito na linha de carregamento desapareceu.

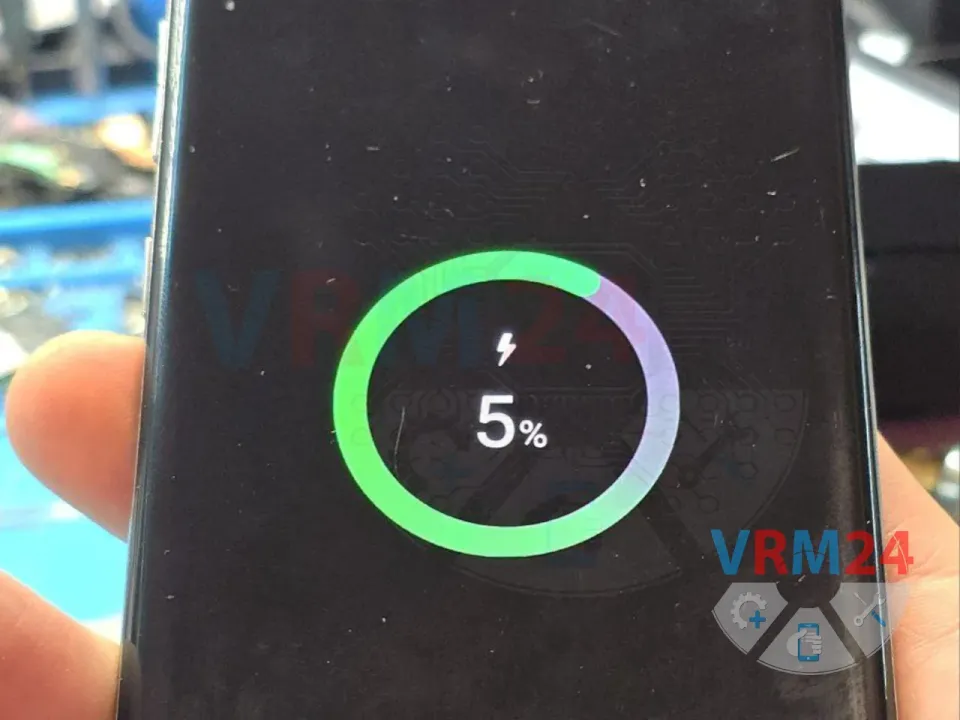

Recolocamos a placa no chassi do aparelho e testamos o carregamento diretamente.
O carregamento funciona normalmente em todos os modos e não há superaquecimento.
Após verificar todas as demais funções, podemos montar o telefone completamente 👍
