🛠 Reparo do dia! Samsung S21FE (G990F) – Carregando muito lentamente (consumindo apenas 0,4A) e aviso na tela ⚠️

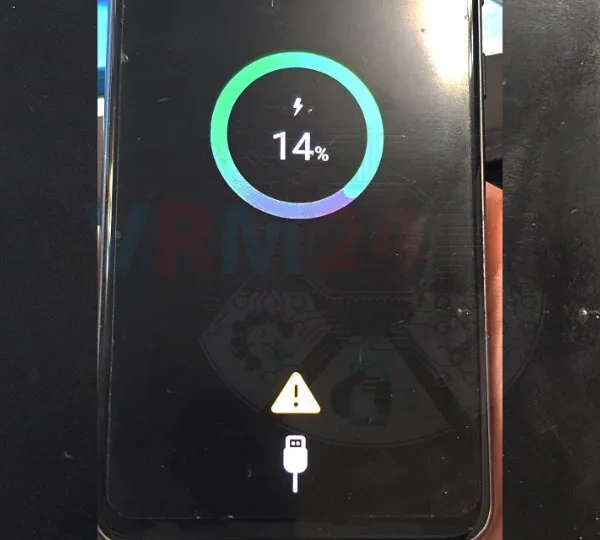

Esta situação ocorre quando o dispositivo de carregamento está conectado:

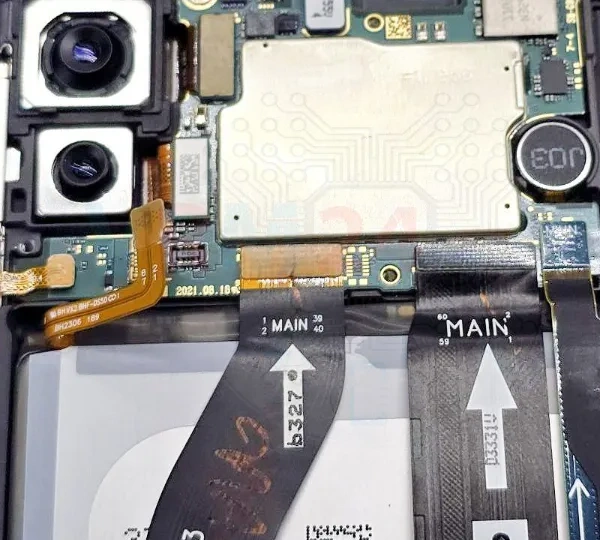

Primeiro, verificamos os conectores do cabo flexível na placa inferior e o cabo flexível de interconexão.

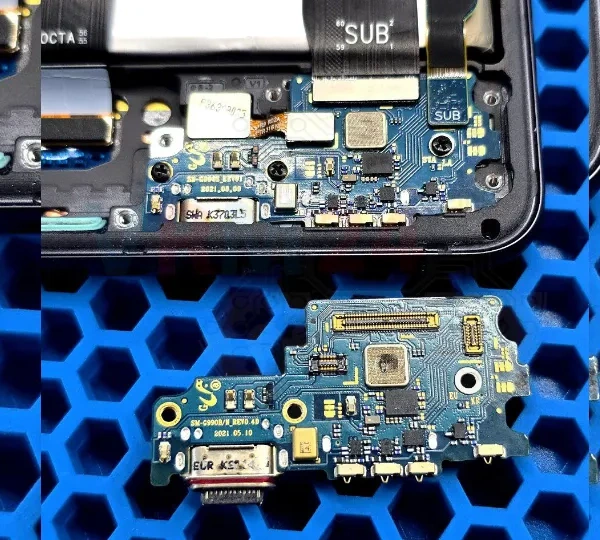

Conectamos a placa inferior para teste. O problema continua o mesmo.

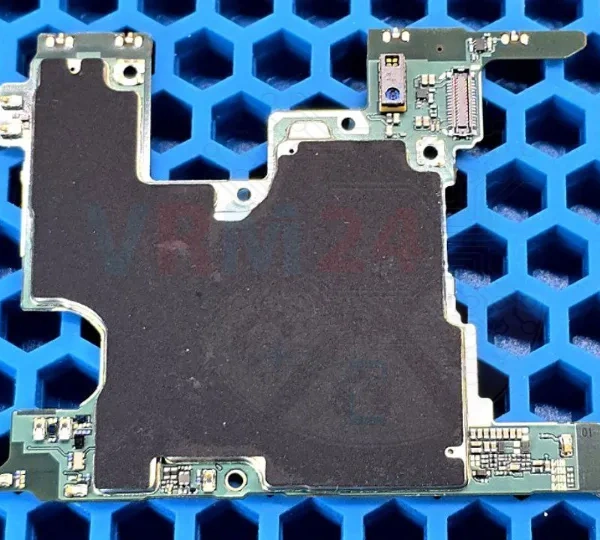

Removemos a placa principal e rastreamos onde os contatos de detecção de carga vão. Testamos os contatos D+ e D- na porta do sistema com um testador e encontramos quase zero resistência em um deles.
Pegamos uma placa doadora com telas já removidas e usamos o testador no modo de continuidade para determinar onde esses contatos vão. 😊

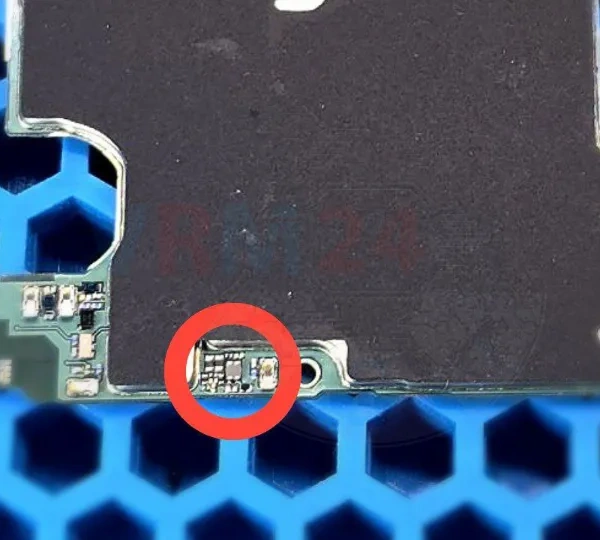

Acontece que os contatos D+ e D- passam por um indutor duplo e diodos.

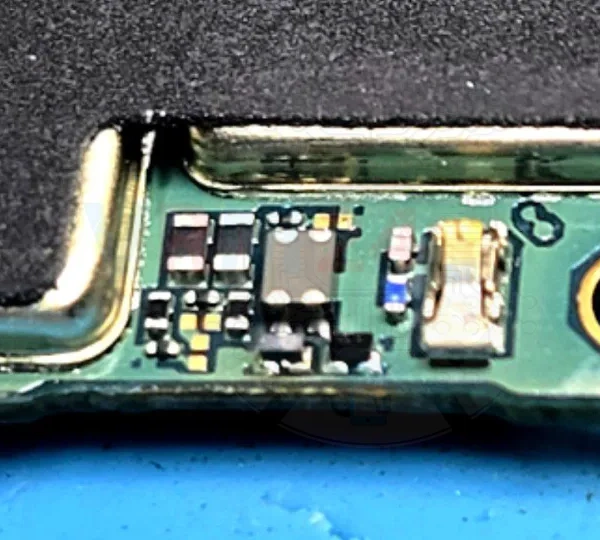

Observamos que um dos diodos está queimado, causando um curto-circuito nesta linha!

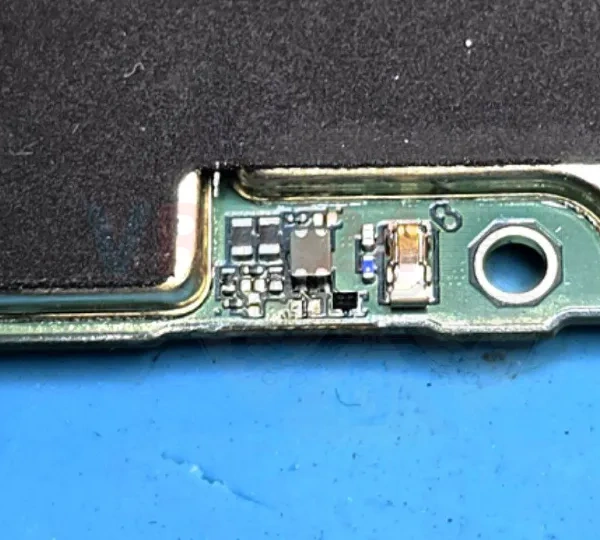

Dessoldamos o diodo danificado e verificamos a linha com um multímetro. A resistência agora é a mesma da linha vizinha.

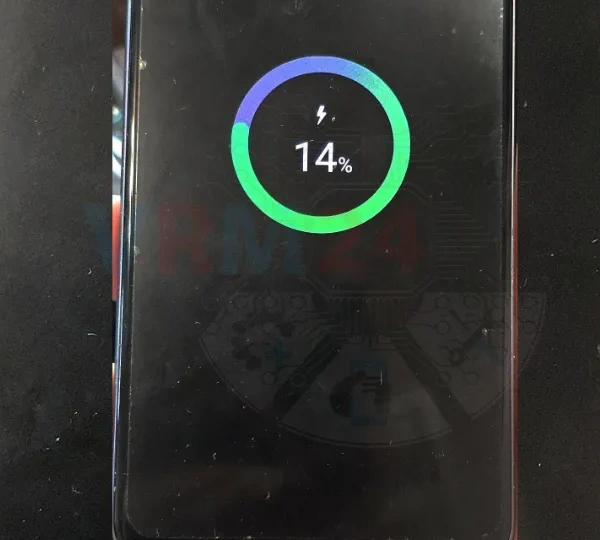

Reinstalamos a placa de volta no invólucro e testamos o carregamento novamente. Agora ele carrega corretamente nos modos de carregamento rápido e super-rápido.
Em seguida, procedemos com a remontagem completa e colagem do dispositivo. 😊
Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.
