Substituição da câmera de retratos e da lente da câmera do iPhone 14 Pro Max

Hoje recebemos um iPhone 14 Pro Max com a lente da câmera de retratos quebrada.

O dono quebrou a lente há algum tempo, mas não a substituiu imediatamente. Com o tempo, poeira e pequenos detritos entraram, causando arranhões na lente da câmera.

Por isso, apenas substituir a lente da carcaça não é suficiente — é necessário trocar todo o módulo da câmera.

1️⃣ Passo 1:

Para evitar que o cliente pagasse a mais pelo reparo, decidimos tentar substituir apenas a câmera de retratos.

Felizmente, tínhamos um conjunto de câmeras não funcionais em que a câmera de retratos estava intacta. 😊

2️⃣ Conjunto doador:

Estamos usando uma câmera com uma parte inferior que funcionava anteriormente. 😂

3️⃣ Remoção da câmera danificada:

Removemos com cuidado a câmera danificada do quadro de metal.

Ela está muito bem colada, então precisamos tomar cuidado para não danificar as outras duas câmeras funcionais. 😊

4️⃣ Trabalho com o conjunto doador:

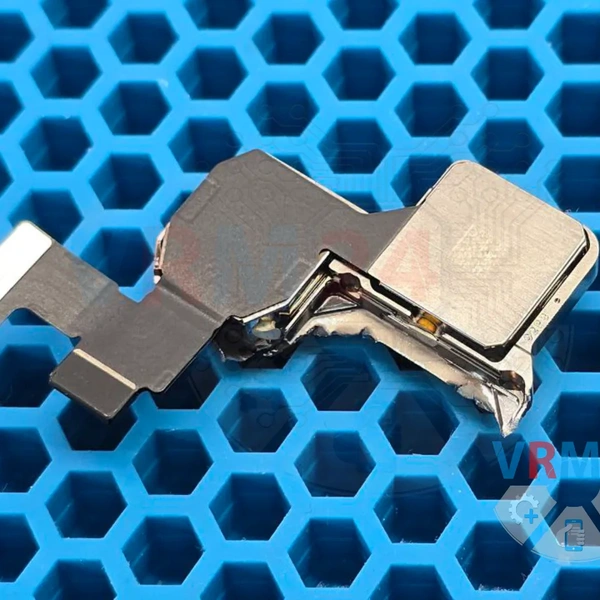

Fazemos cortes cuidadosos no quadro doador para remover a câmera sem danificá-la.

5️⃣ Preparação para a montagem:

Tudo está pronto para criar uma câmera totalmente funcional a partir de duas! 🙂

6️⃣ Montagem e teste:

Colamos a câmera funcional no conjunto, remontamos o telefone e o testamos.

7️⃣ Resultado:

A câmera funciona perfeitamente em todos os modos! Tudo deu certo. 👍

☝️ No entanto, o telefone exibiu um aviso sobre a substituição da câmera, mas isso era esperado.

P.S. Por curiosidade, abrimos a câmera não funcional para examinar sua estrutura.

O tamanho do sensor acabou sendo bastante impressionante — as medições com uma régua mostraram 10×13 mm. Isso é maior do que a maioria das câmeras compactas!

É uma pena que o maior sensor esteja na câmera de retratos, que não é usada com tanta frequência, enquanto a câmera principal tem um sensor significativamente menor. 😒
