Dificuldade de desmontagem:
Fácil

Ferramentas recomendadas

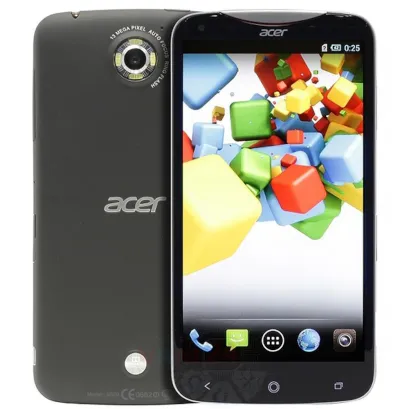

Desmontagem/Reparar do dispositivo móvel Acer Liquid S2 S520 com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 1/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 1/2

Passo 1. Abrir a tampa

Retire a tampa na parte frontal superior. Este entalhe esconde dois parafusos que prendem a caixa.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 2/1

Passo 2. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 mm PH000), desaparafuse dois parafusos que prendem a tampa traseira.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 3/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 3/2

Passo 3. Retire a bandeja

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do cartão SIM para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 4/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 4/2

Passo 4. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.

A tampa traseira pode ser colada na bateria. Assim, podemos aquecer um pouco a tampa com uma pistola de calor para facilitar o processo.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 5/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 5/2

Passo 5. Desligar o conector da bateria

ℹ️️ O modelo Acer Liquid S2 S520 possui uma bateria BAT-M10 (1ICP5/58/94) com capacidade de 3000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 6/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 6/2

Passo 6. Remova a moldura das câmeras

Abra as bordas. Desconecte os clipes anexados movendo a ferramenta de abertura ao longo da borda.

Remova com cuidado o quadro do meio.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 7/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 7/2

Passo 7. Remova a lanterna LED

Levante o conector e remova a lanterna.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 8/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 8/2

Passo 8. Retirar a câmara traseira

Desconecte o conector e remova a câmera traseira. Tome cuidado! A câmera pode ser colada na moldura do módulo de exibição.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 9/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 9/2

Passo 9. Desconectar os conectores

Levante os conectores para tela, tela sensível ao toque, sensores, alto-falante, câmera frontal.

⚠️️ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 10/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 10/2

Passo 10. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte cinco parafusos que prendem a placa de circuito.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 11/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 11/2

Passo 11. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 12/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 12/2

Passo 12. Retirar a câmara frontal

Erguer as bordas e remover a câmera frontal (selfie). A câmera pode estar um pouco colada, então tenha cuidado.


Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 13/1 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 13/2 Como desmontar Acer Liquid S2 S520 por si mesmo, Passo 13/3

Passo 13. Na moldura de ecrã permaneceu

ℹ️️ No quadro da tela permaneceu: o alto-falante do fone de ouvido, bateria, motor de vibração, dois alto-falantes.

Instruções detalhadas de desmontagem do Acer Liquid S2 S520 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Acer Liquid S2 S520 lançado para mercados em diferentes países.
