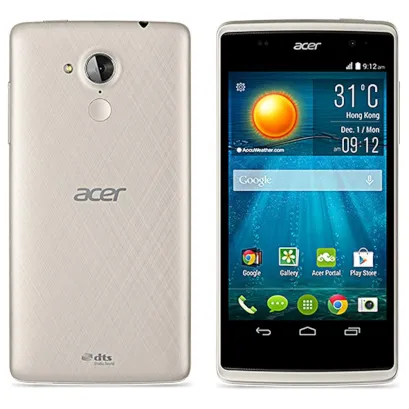

Desmontagem/Reparar do dispositivo móvel Acer Liquid Z500 com a descrição de cada passo e o conjunto de ferramentas necessárias.

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 6 parafusos.

Desconecte o conector e remova a bateria. Tenha cuidado, a bateria pode estar colada por dentro.

Além disso, use uma ferramenta não metálica ou plástica porque a placa-mãe está ligada.

ℹ️️️ O modelo Acer Liquid Z500 possui uma bateria BAT-A10 (1|CP4/58/71) com capacidade de 2000 mAh (também conhecida como bateria recarregável).

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 3 parafusos que prendem a placa-mãe.

Desconecte o conector e remova a câmera principal (traseira).

Levante os conectores do cabo da tela e do cabo dos sensores.

Além disso, precisa liberar os botões laterais de energia e volume +/-. Além disso, temos que liberar o alto-falante, cuidado, o alto-falante está com fio.

⚠ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

Vire cuidadosamente a placa de circuito impresso. Tenha cuidado, algumas peças podem estar coladas e um cabo ainda conectado à placa de circuito. Desconecte o conector da tela e remova a placa de circuito impresso.

ℹ️ No quadro da tela permaneceu: o alto-falante do fone de ouvido...
