Desmontagem/Reparar do dispositivo móvel Acer Liquid Z530 com a descrição de cada passo e o conjunto de ferramentas necessårias.

5833

VisualizaçÔes

—

Compartilhar

93

Perguntas

Vadim Popoff

Autor, Gestor de conteĂșdos

Especialista em criação de conteĂșdos, distribuição e gestĂŁo de conteĂșdos.

Passo 1.

Abrir a tampa traseira

Usando uma espĂĄtula ou um palito de plĂĄstico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

NĂŁo insira a ferramenta profundamente nem a dobre. Caso contrĂĄrio, a caixa pode ser adulterada ou danificada.

⚠ Tenha cuidado ao abrir a tampa do lado dos botĂ”es de volume e liga/desliga. Um cabo fino e botĂ”es frĂĄgeis sĂŁo fĂĄceis de danificar.


Passo 2.

Retirar a bateria

HĂĄ uma reentrĂąncia no final da bateria na tampa do meio. Encaixe a bateria neste ponto, levante-a e remova a bateria.

â„č O modelo Acer Liquid Z530 possui uma bateria BAT-E10 (1|CP4/58/71) com capacidade de 2420 mAh (tambĂ©m conhecida como bateria recarregĂĄvel).


Passo 3.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 7 parafusos.


Passo 4.

Abrir a tampa do meio

Abra as bordas. Desconecte os clipes anexados movendo a ferramenta de abertura ao longo da borda. Remova a tampa do meio com as almofadas de contato da antena e um alto-falante.


Passo 5.

Remova a subplaca

Desconecte o conector do cabo coaxial, cabo para a placa-mãe.

⚠ Não puxe o cabo nem force-o com uma ferramenta afiada. Os conectores são bem fracos e quebram facilmente, ou o cabo cai da ponta (lug).

Depois, remova a subplaca. Ele é colado na moldura com fita metalizada, então para facilitar o processo, a sub-placa pode ser aquecida um pouco.

â„č A subplaca contém uma porta de carregamento (Micro-USB), microfone, motor de vibração, contatos de mola para o alto-falante e uma unidade de antena.

⚠ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Passo 6.

Retirar as cĂąmaras

Desconecte os conectores da placa-mĂŁe e remova as cĂąmeras traseira e frontal (selfie).


Passo 7.

Desconectar os conectores

Levante os conectores do cabo da tela, do cabo da tela sensível ao toque e do cabo coaxial.

⚠ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Passo 8.

Vire a placa

Vire a placa-mãe. Desconecte o conector do cabo entre placas.

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa-mãe.

⚠ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

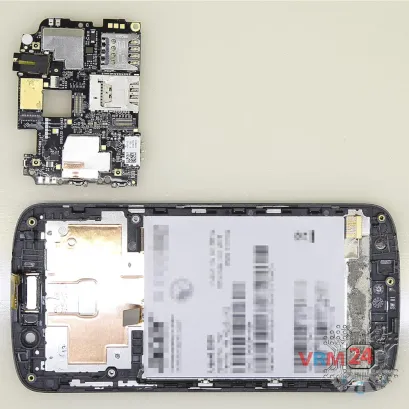

Passo 9.

Na moldura de ecrĂŁ permaneceu

â„č No quadro da tela permaneceu: o alto-falante do fone de ouvido, cabo coaxial.


Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação

A desmontagem/reparação tem fåcil complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Acer Liquid Z530 lançado para mercados em diferentes países.
InstruçÔes detalhadas de desmontagem do Acer Liquid Z530 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, pergunte-nos e tentaremos responder com o mĂĄximo de detalhes possĂ­vel. Se este artigo foi Ăștil, por favor avalie.
