Desmontagem/Reparar do dispositivo móvel Alcatel 3V 5099D (Alcatel TIM XL (2018)) com a descrição de cada passo e o conjunto de ferramentas necessárias.
Visualizações
Curtidas
Compartilhar
Perguntas

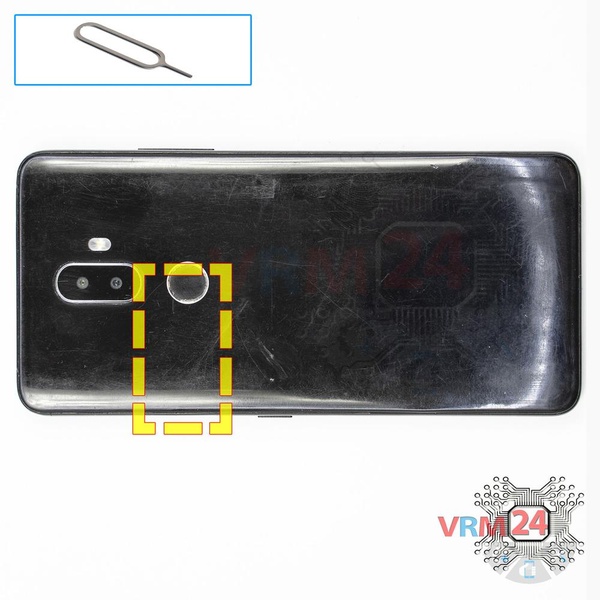

Passo 1.
Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifĂcio atĂ© que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartĂŁo de memĂłria (Micro SD) para fora.
⚠️ Atenção! A ferramenta deve ser inserida em um orifĂcio na borda da caixa do telefone. NĂŁo pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

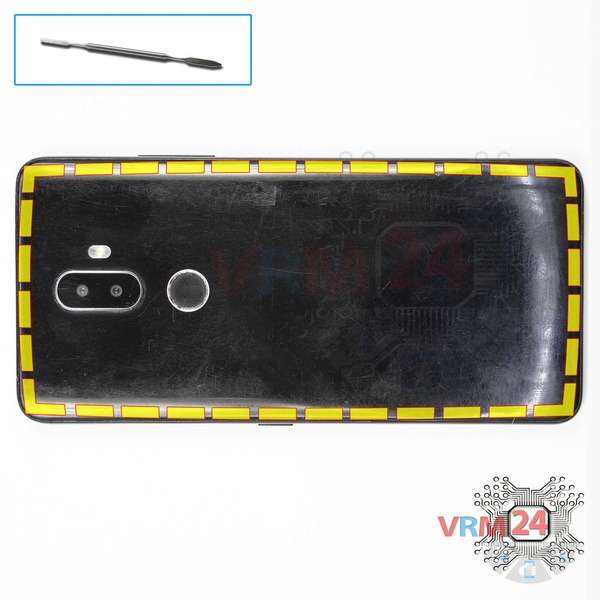

Passo 2.
Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.
Não insira a ferramenta profundamente ou dobre-a. Caso contrário, o invólucro pode ser adulterado ou danificado.
⚠️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.
⚠️Além disso, o corpo do sensor de impressão digital pode estar colado na tampa traseira, por isso tome cuidado!

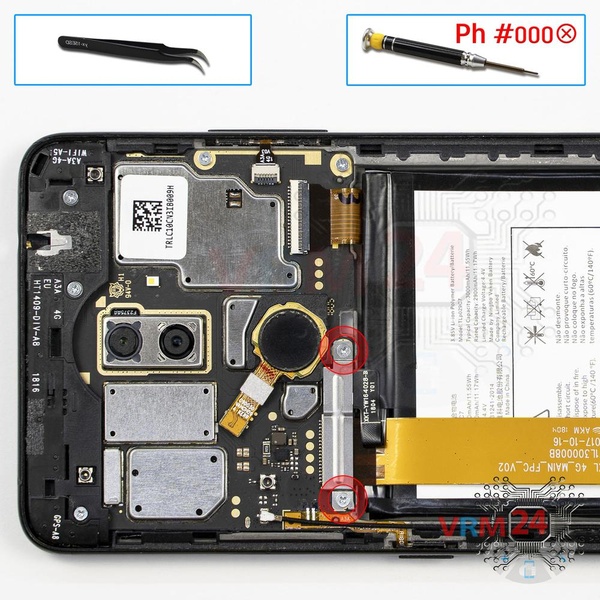

Passo 3.
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos e remova o suporte que prende os conectores.

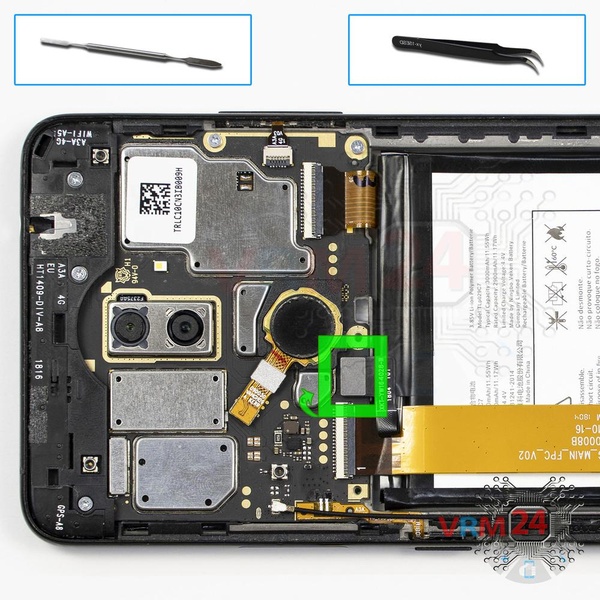

Passo 4.
Desligue o conector da bateria o mais rápido possĂvel. É melhor usar uma ferramenta nĂŁo metálica ou de plástico para evitar danos.
ℹ️ O modelo Alcatel 3V 5099D / Alcatel TIM XL possui uma bateria TLp029C7 com capacidade de 3000 mAh (também conhecida como bateria recarregável).
⚠️ É altamente recomendável desconectar o conector para evitar possĂveis curtos-circuitos durante a desmontagem.

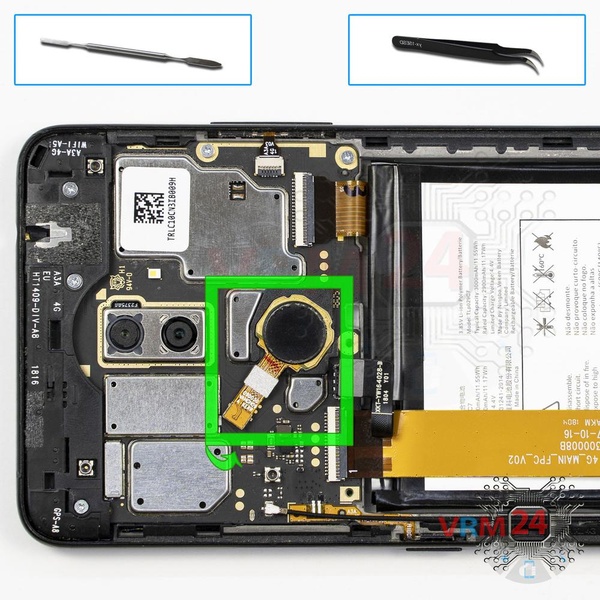

Passo 5.
Erga o conector e remova o sensor de impressĂŁo digital.

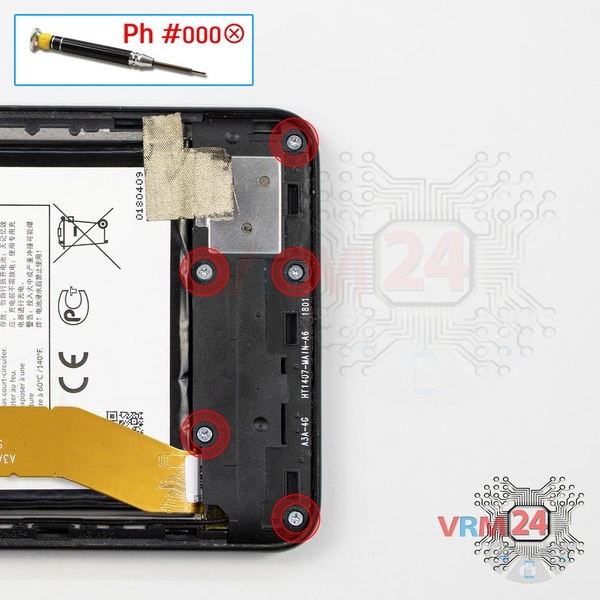

Passo 6.
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os cinco parafusos.

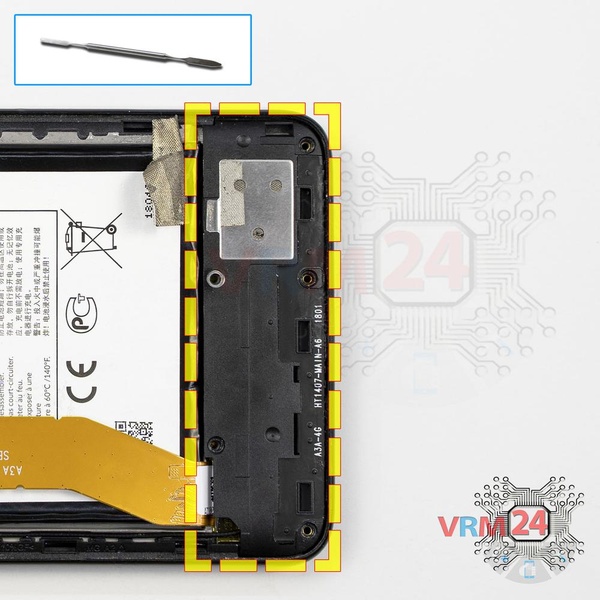

Passo 7.
Erga a borda e remova a tampa com a almofada de contato do alto-falante.

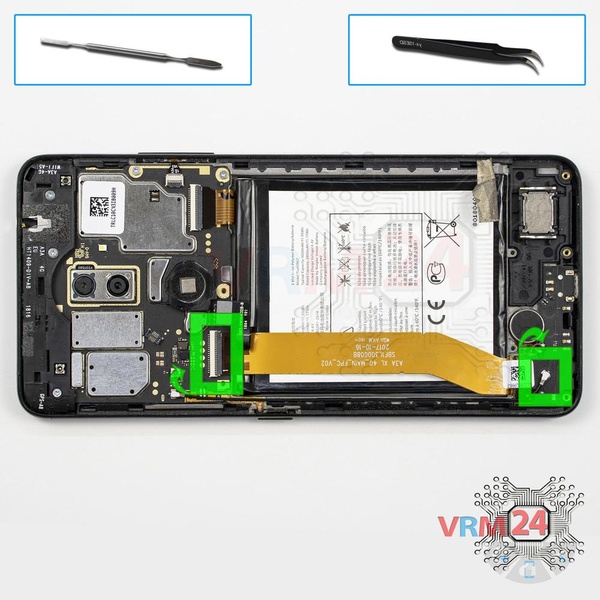

Passo 8.
Erga o conector do cabo coaxial na subplaca e o conector do cabo entre placas na placa-mĂŁe.

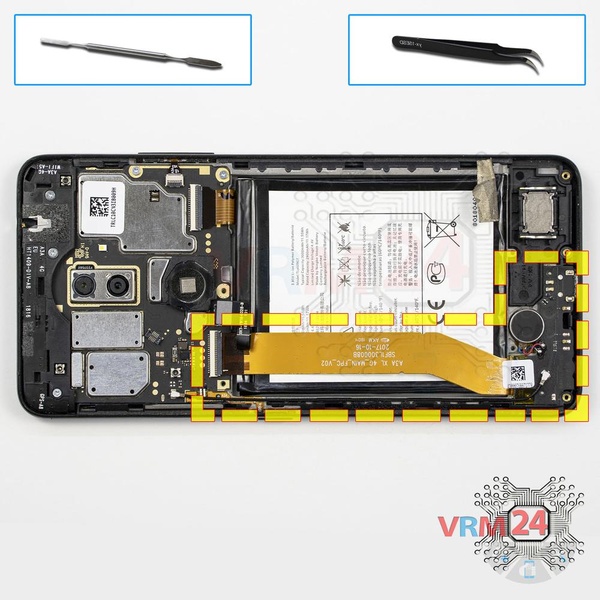

Passo 9.
Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.
ℹ️ A placa secundária contém uma porta de carregamento (Micro USB), microfone, motor de vibração, cabo interno, contatos de mola para o alto-falante e uma unidade de antena.
⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

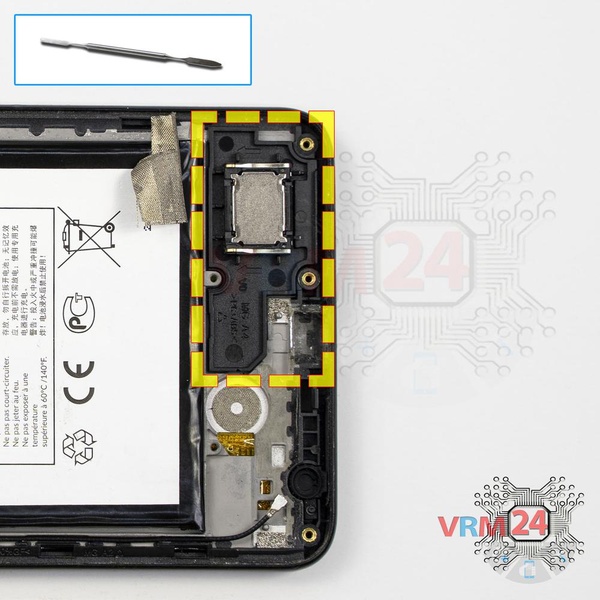

Passo 10.
Force na extremidade e remova a tampa com o alto-falante dentro.

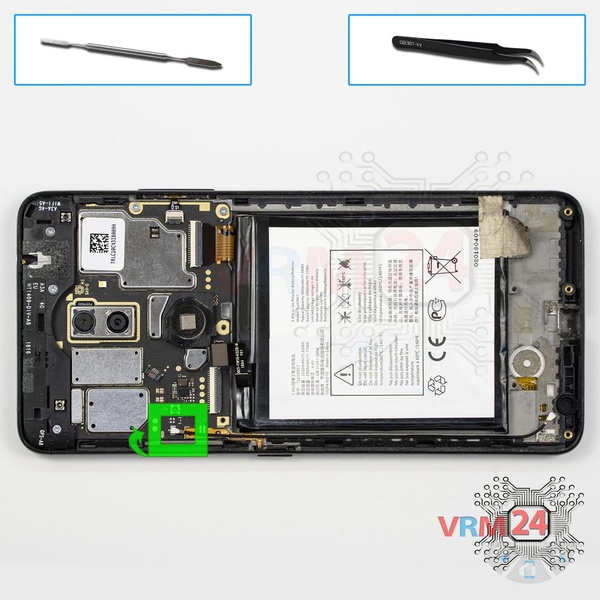

Passo 11.
Erga o conector e remova o cabo coaxial.

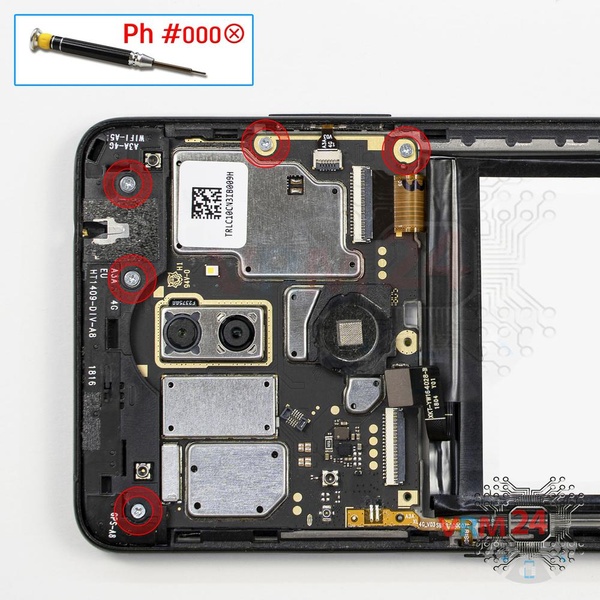

Passo 12.
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os cinco parafusos.

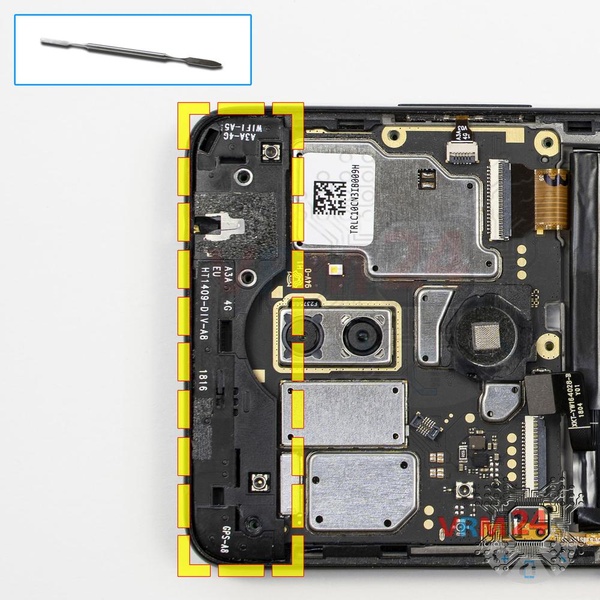

Passo 13.
Erga a borda e remova a tampa superior com as antenas.

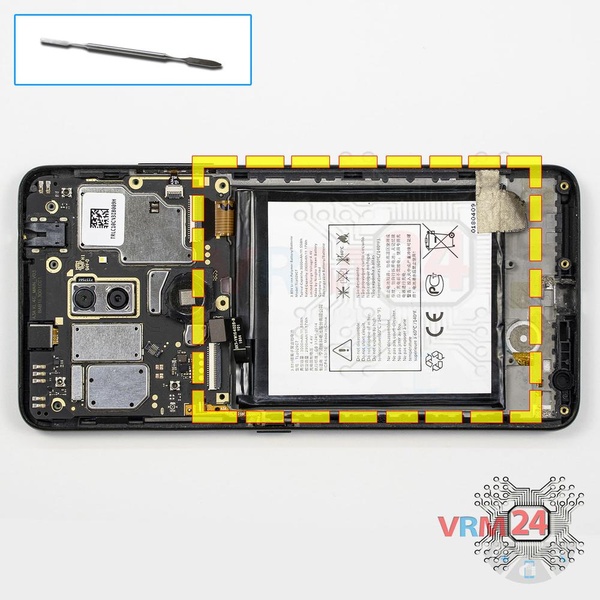

Passo 14.
Com extremo cuidado, remova a bateria, pois ela Ă© colada por dentro pelo fabricante.
Para facilitar o processo podemos amolecer o adesivo com álcool isopropĂlico ou aquecer um pouco a bateria com uma pistola de calor.
⚠️ Além disso, lembre-se de que o cabo do módulo de exibição está localizado sob a bateria.

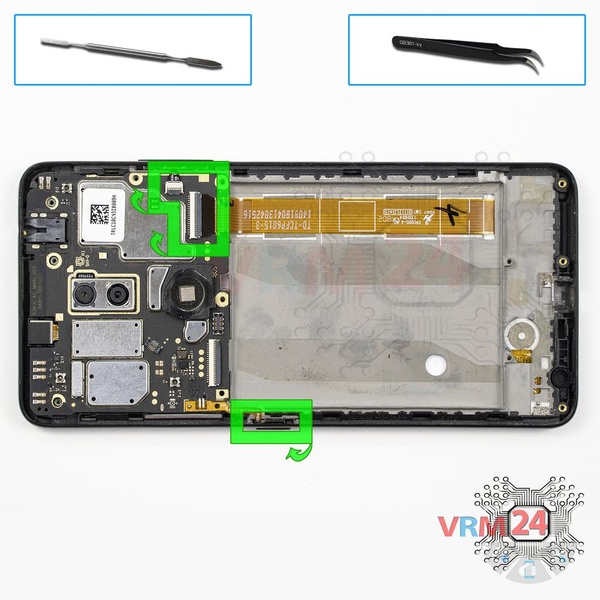

Passo 15.
Erga o conector do cabo dos botões laterais, cabo do módulo de exibição.
Também levantamos o cabo do botão liga/desliga.
⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

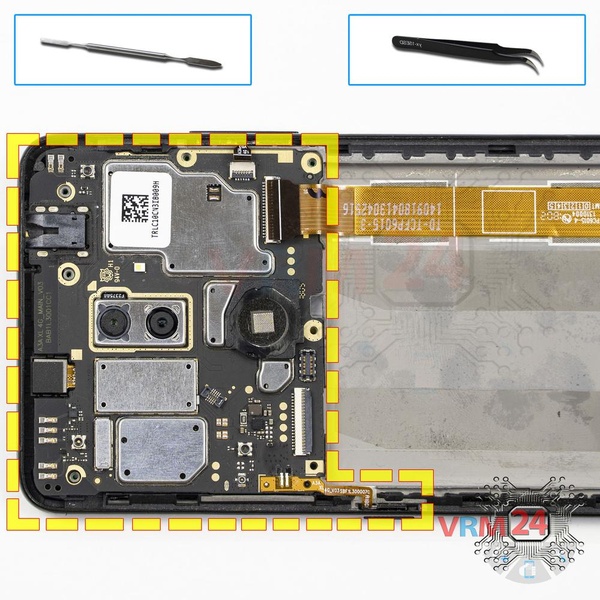

Passo 16.
Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.
A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.
⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

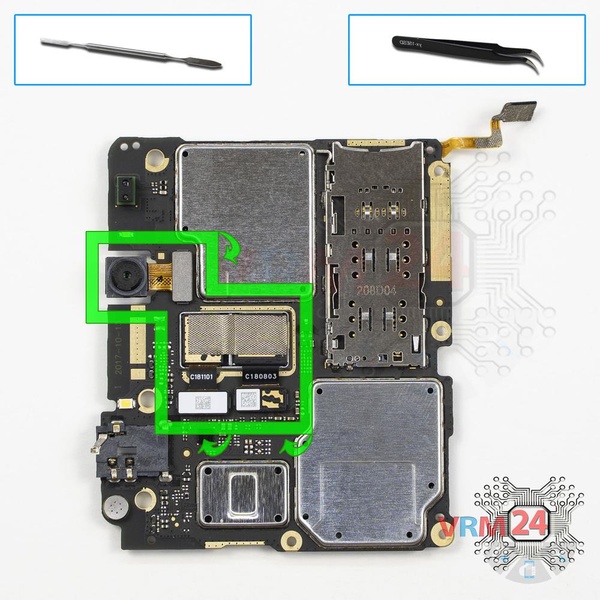

Passo 17.
Desligue os conectores da placa-mãe e remova a câmera frontal (selfie) e o conjunto das duas câmeras traseiras.
Se tiver uma pergunta, pergunte-nos e tentaremos responder com o máximo de detalhes possĂvel. Se este artigo foi Ăştil, por favor avalie.
