Dificuldade de desmontagem:
Fácil

Ferramentas recomendadas

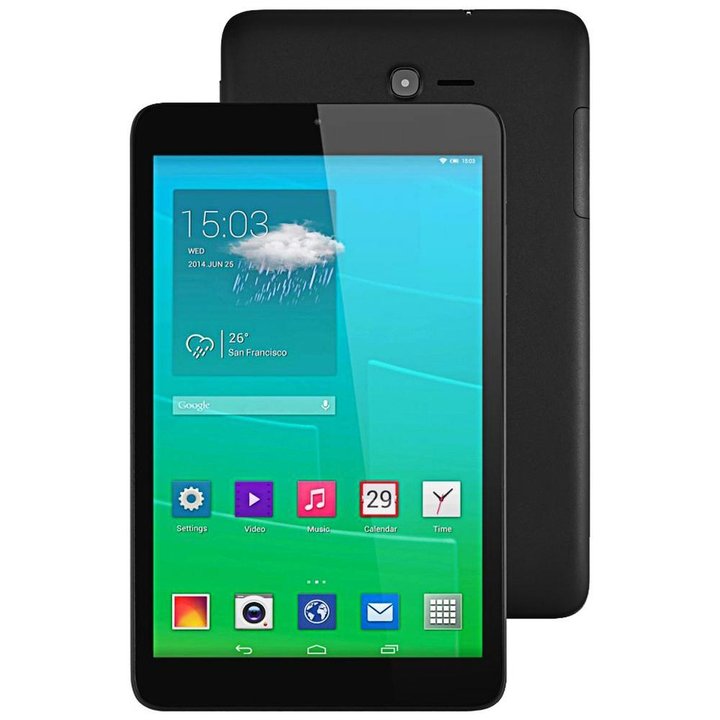

Desmontagem/Reparar do dispositivo móvel Alcatel OT PIXI 8 9005X (Alcatel OneTouch Pixi 8) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 1/1 Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 1/2

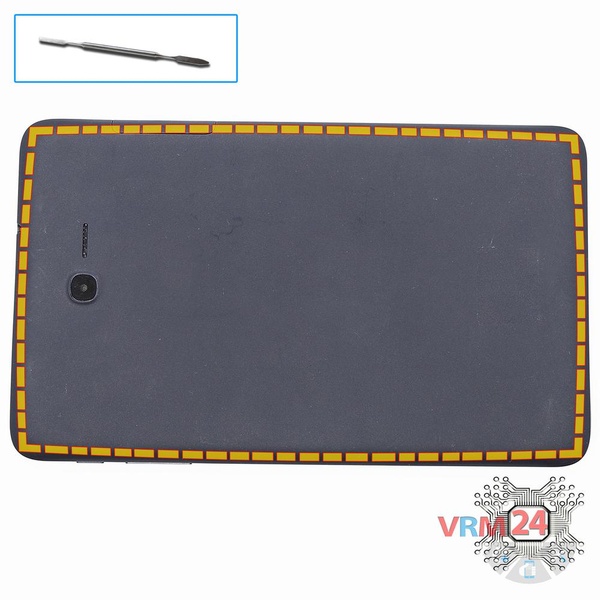

Passo 1. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.


Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 2/1 Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 2/2 Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 2/3

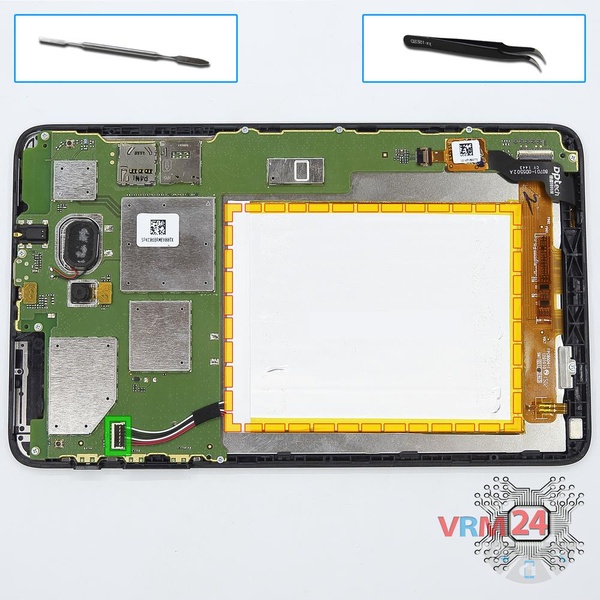

Passo 2. Retirar a bateria

Desconecte o conector na placa-mãe e remova a bateria.

ℹ️️ O modelo Alcatel OT PIXI 8 9005X possui uma bateria TLp032CC com capacidade de 3240 mAh (também conhecida como bateria recarregável).


Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 3/1 Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 3/2

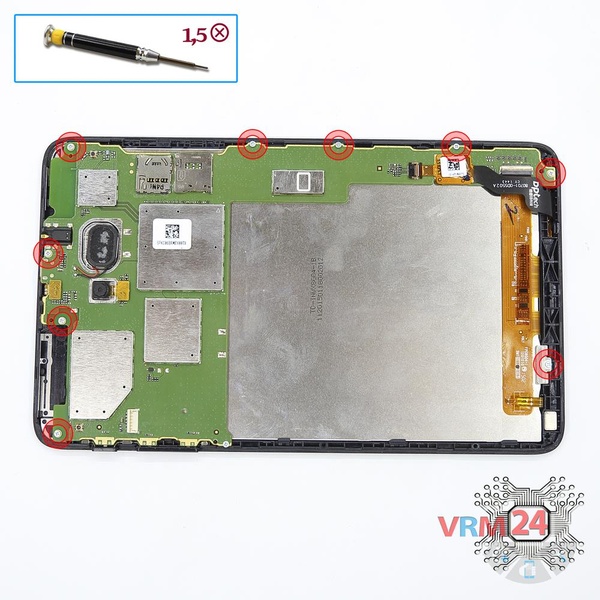

Passo 3. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 9 parafusos que prendem a placa-mãe.


Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 4/1 Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 4/2 Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 4/3

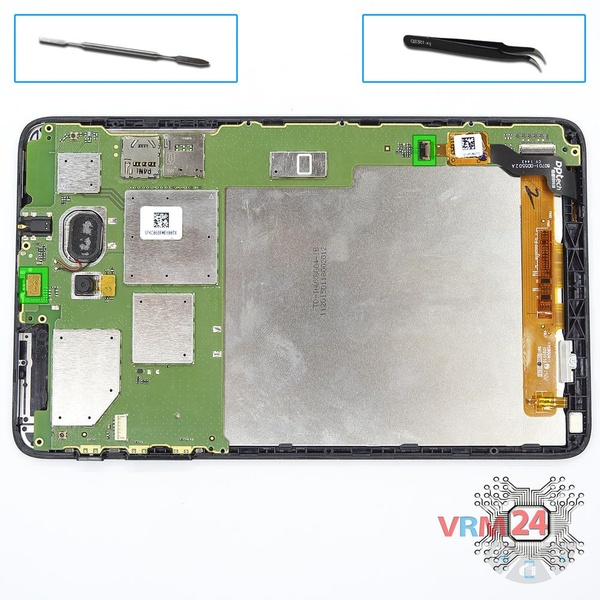

Passo 4. Desconectar os conectores

Levante os conectores do cabo do módulo de exibição, câmera frontal (selfie).


Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 5/1 Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 5/2

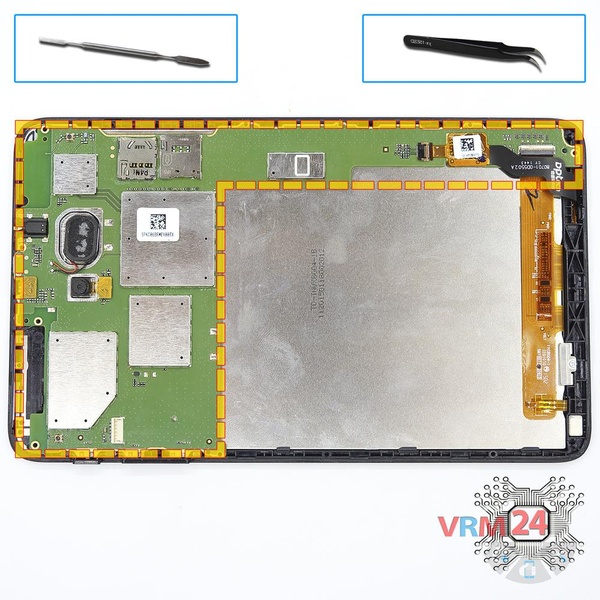

Passo 5. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 6/1 Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 6/2 Como desmontar Alcatel OT PIXI 8 9005X por si mesmo, Passo 6/3

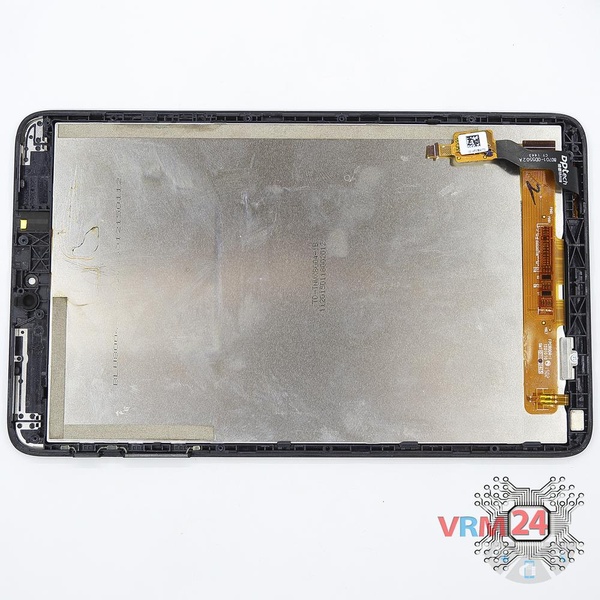

Passo 6. Na moldura de ecrã permaneceu

ℹ️️ No quadro de exibição permaneceu:

Instruções detalhadas de desmontagem do Alcatel OT PIXI 8 9005X no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Alcatel OT PIXI 8 9005X lançado para mercados em diferentes países.
