Dificuldade de desmontagem:
Difícil

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Apple iPad 9.7'' (6th generation) (iPad 9.7'' 2018 (6th generation) A1893 A1954) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 1/1

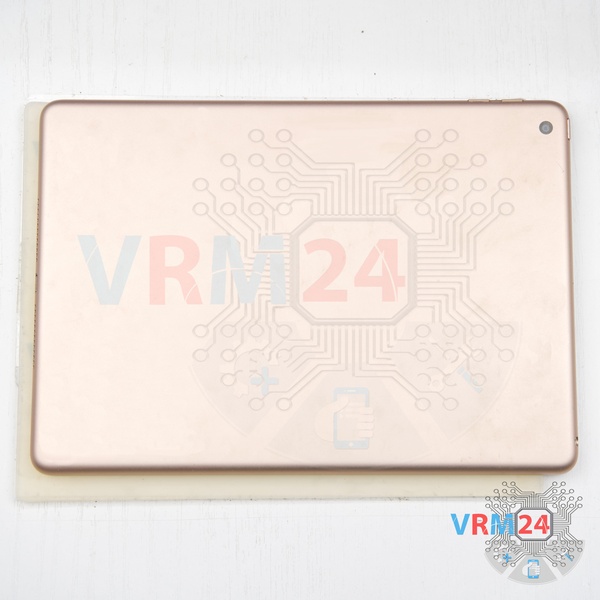

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 2/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 2/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 2/3 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 2/4 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 2/5 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 2/6 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 2/7

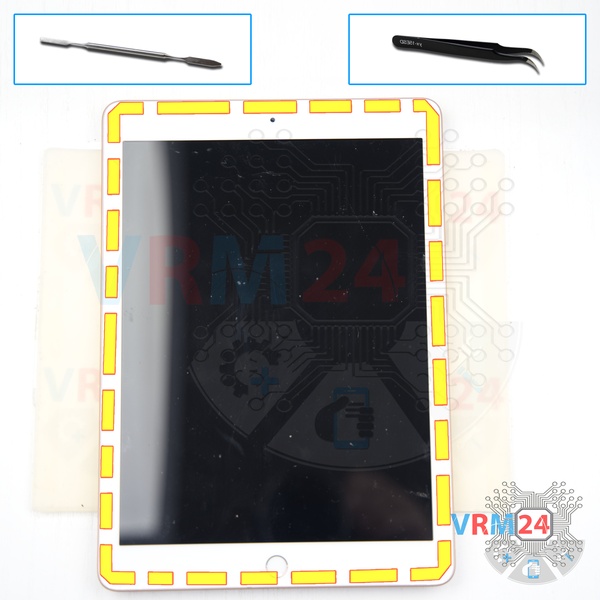

Passo 2. Abra a tela sensível ao toque

⚠️ Preste atenção! A desmontagem tem no máximo 3ª dificuldade porque o processo começa com a desmontagem da tela sensível ao toque. Se você não tem experiência ou não tem certeza de suas habilidades, recomendamos que você entre em contato com um centro de atendimento especializado.

⚠️ Tenha o máximo de cuidado no local onde o botão Home está localizado.

Recomendamos usar um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Vai simplificar o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tela sensível ao toque deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50°; C/125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 3/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 3/2

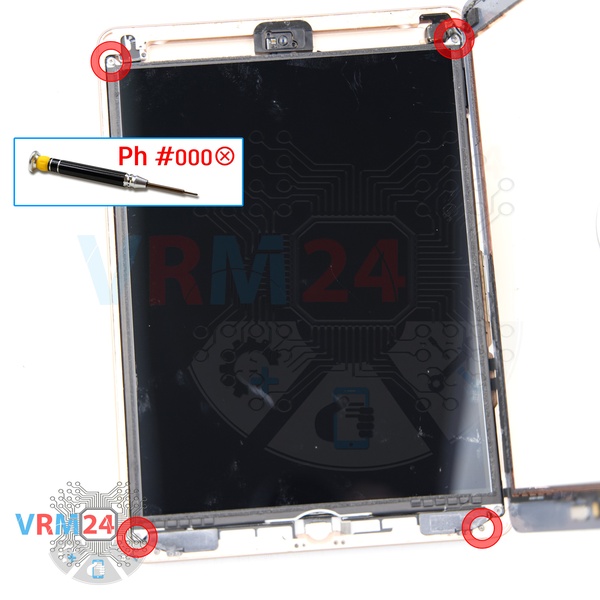

Passo 3. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte quatro parafusos que prendem a tela.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 4/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 4/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 4/3 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 4/4

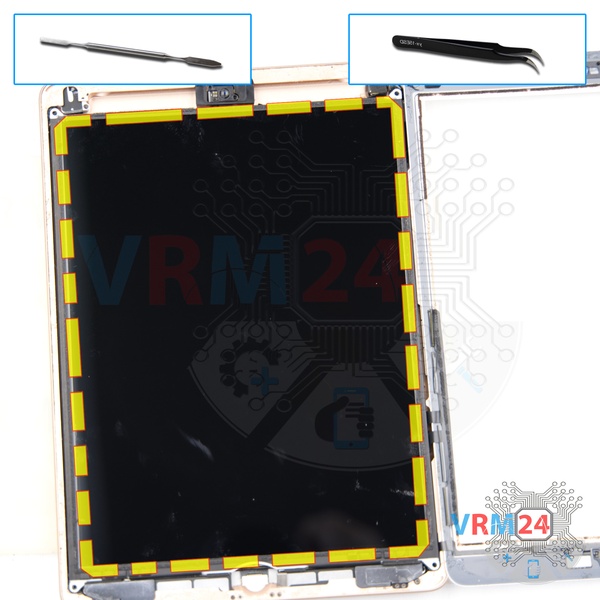

Passo 4. Abra a tela

Erguer com cuidado e virar a tela.

⚠️ Há apenas uma direção para virar a tela. Por favor, não danifique o cabo plano verifique sua localização com antecedência.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 5/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 5/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 5/3

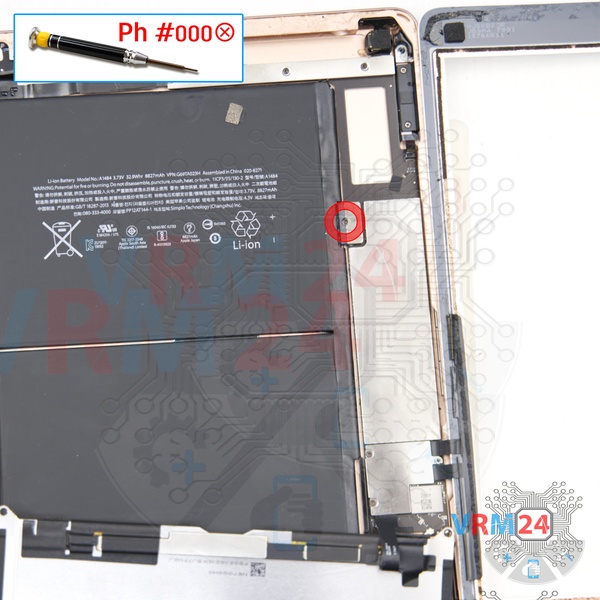

Passo 5. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte um parafuso.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 6/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 6/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 6/3 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 6/4

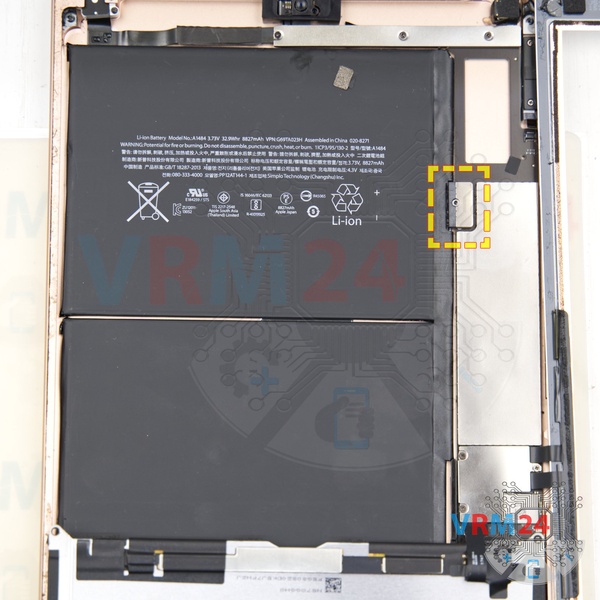

Passo 6. Desligar o conector da bateria

⚠️ Há um truque que precisamos desconectar o conector da bateria para prosseguir com a desmontagem, mas não temos o conector. Em vez disso, temos contatos de mola como no estilo antigo da Nokia, e ainda não podemos remover a bateria. Para resolver essa situação, precisamos usar uma folha não inflamável e não metálica (usamos uma de plástico) e empurrar entre as almofadas da bateria e os contatos da mola na placa-mãe. Isso nos dará uma solução simples e podemos prosseguir com a desmontagem.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 7/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 7/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 7/3 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 7/4

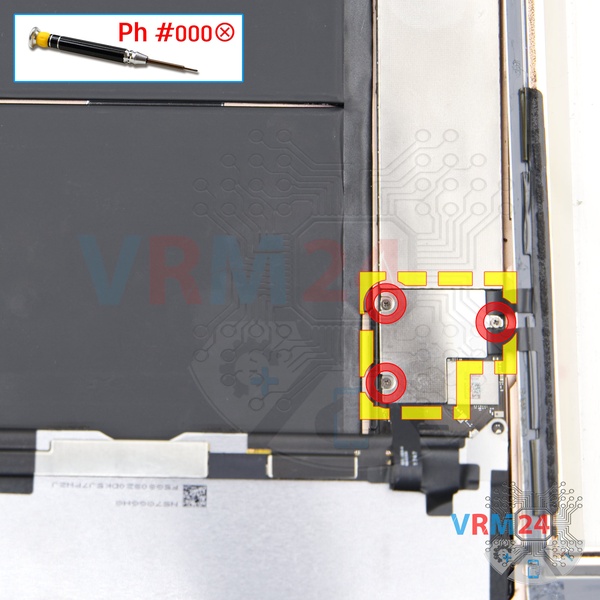

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte três parafusos e remova o suporte que prende os conectores.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 8/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 8/2

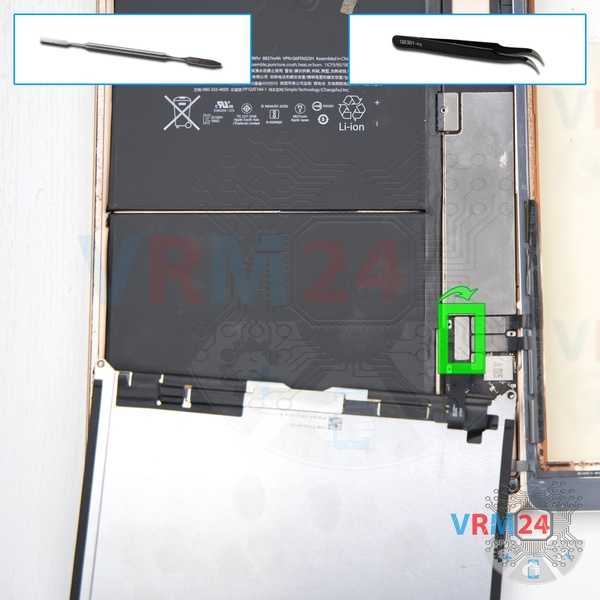

Passo 8. Desligar o conector

Desconecte o conector e remova a tela.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 9/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 9/2

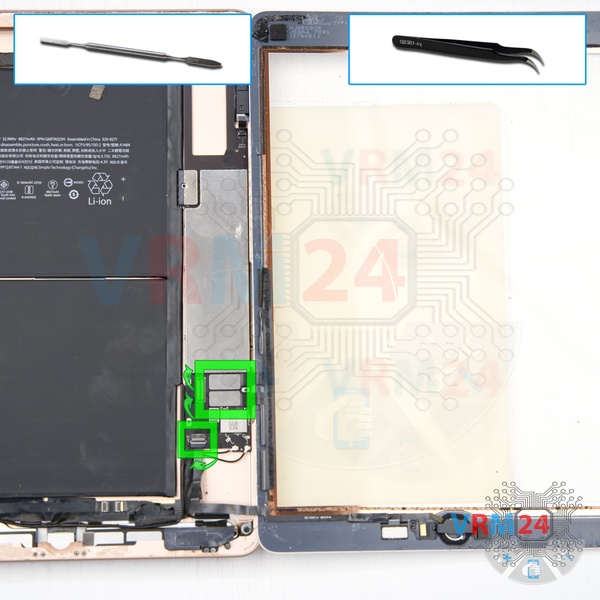

Passo 9. Desconectar os conectores

Desconecte os conectores do sensor da tela sensível ao toque, conector do botão Home.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 10/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 10/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 10/3

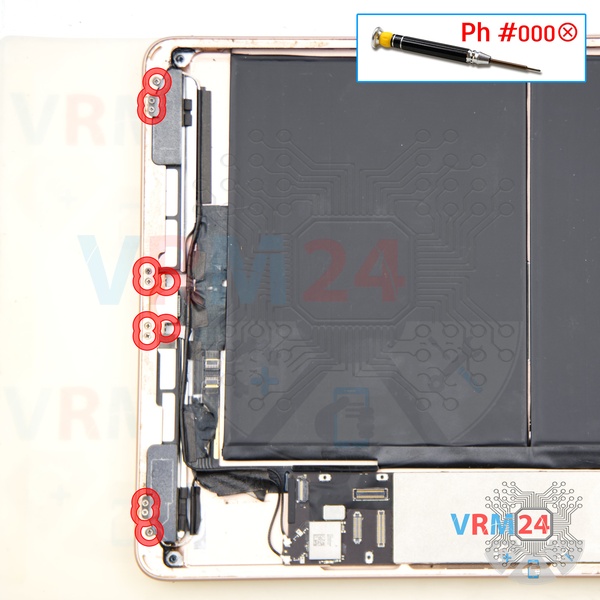

Passo 10. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 milímetros PH000) é preciso desapertar os parafusos 12, incluindo dois parafusos de fixação da porta relâmpago.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 11/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 11/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 11/3 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 11/4

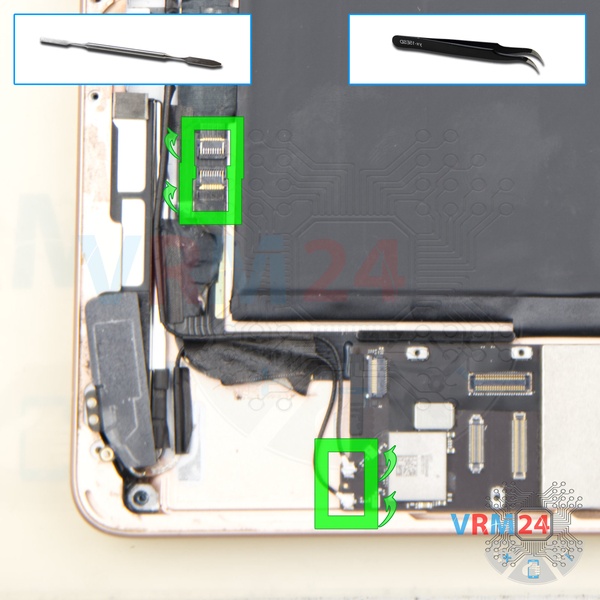

Passo 11. Retirar o altifalante

Levante os conectores e remova o alto-falante.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 12/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 12/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 12/3 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 12/4

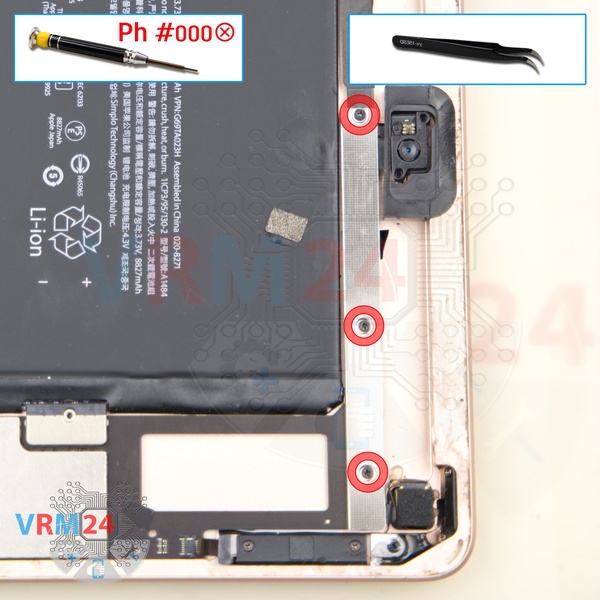

Passo 12. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte três parafusos e remova os conectores do suporte.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 13/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 13/2

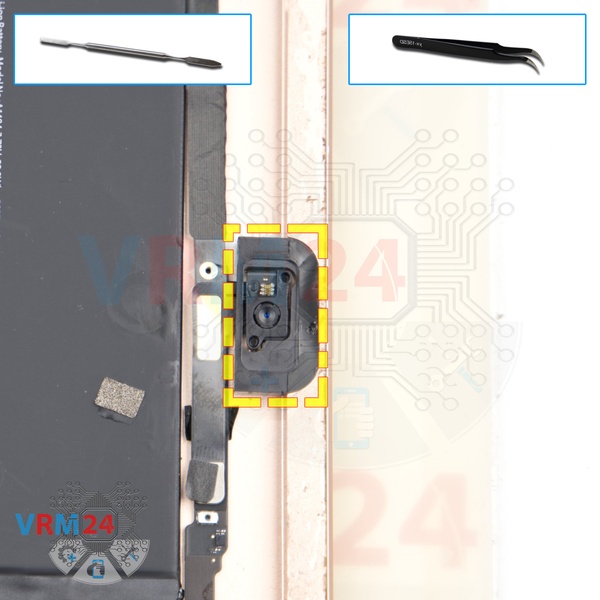

Passo 13. Retirar o suporte

Retire com cuidado a moldura que segura a câmera frontal.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 14/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 14/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 14/3 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 14/4

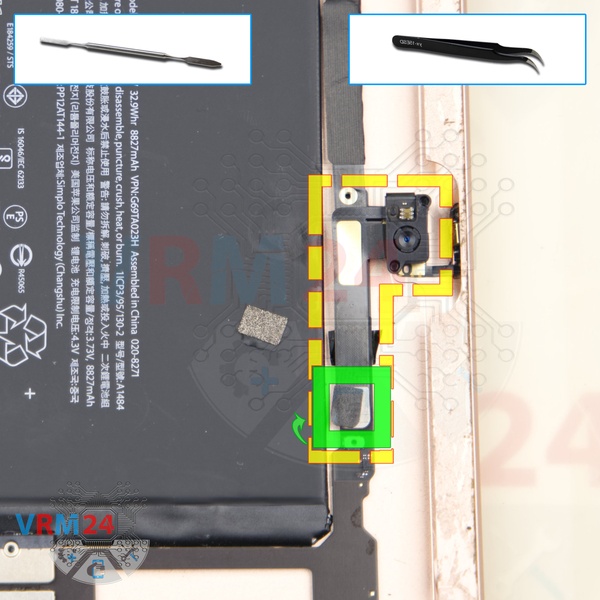

Passo 14. Retirar a câmara frontal

Levante o conector e remova a câmera frontal (selfie).


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 15/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 15/2

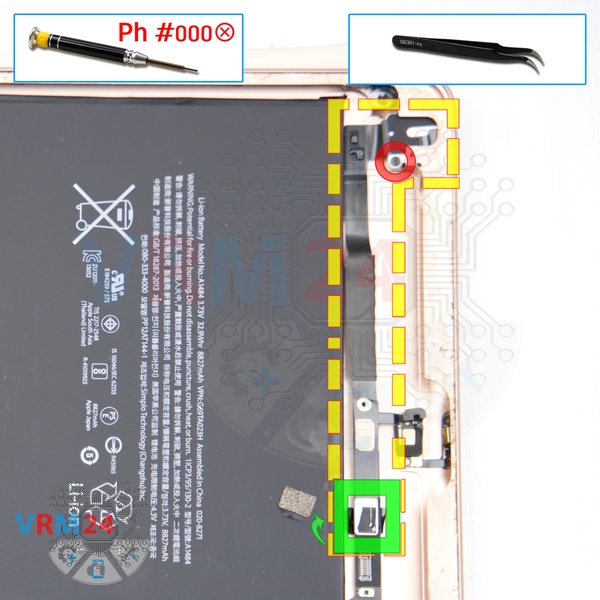

Passo 15. Retirar a tomada dos auscultadores

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte um parafuso. Levante o conector e remova o cabo plano com um soquete de fone de ouvido.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 16/1

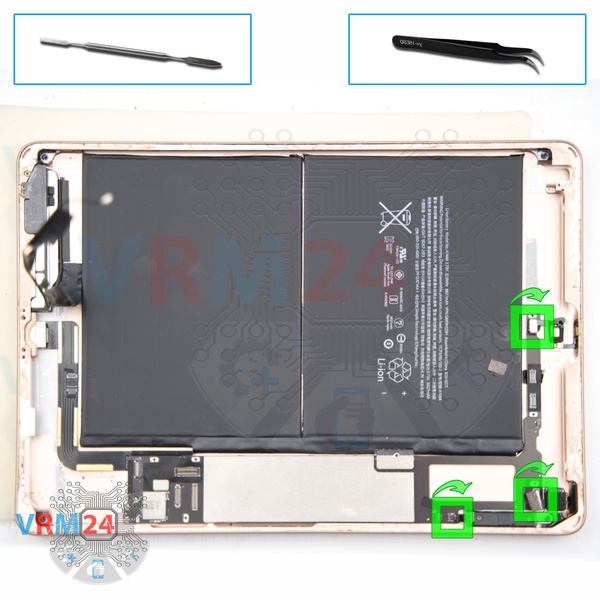

Passo 16. Desconectar os conectores

Levante os conectores do cabo dos botões laterais, cabo da câmera traseira, microfone.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 17/1 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 17/2 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 17/3 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 17/4 Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 17/5

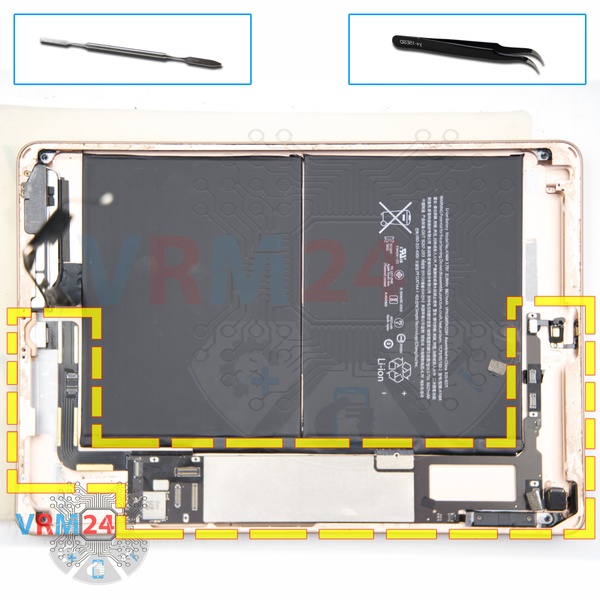

Passo 17. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Apple iPad 9.7'' (6th generation) por si mesmo, Passo 18/1

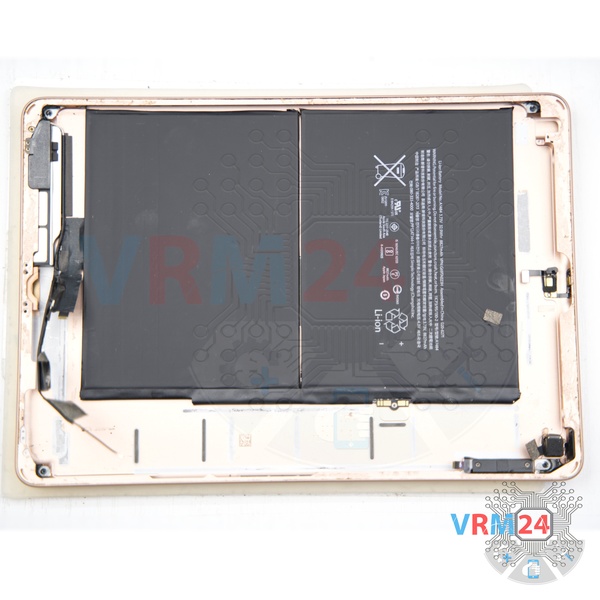

Passo 18. Na carcaça ficou

ℹ️️ Na caixa permaneceu: a bateria, câmera traseira, microfone.

Instruções detalhadas de desmontagem do Apple iPad 9.7'' (6th generation) no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem duro complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Apple iPad 9.7'' (6th generation) — Apple iPad 9.7'' 2018 (6th generation) A1893 A1954 lançado para mercados em diferentes países.
